300円 ジム 量産できません

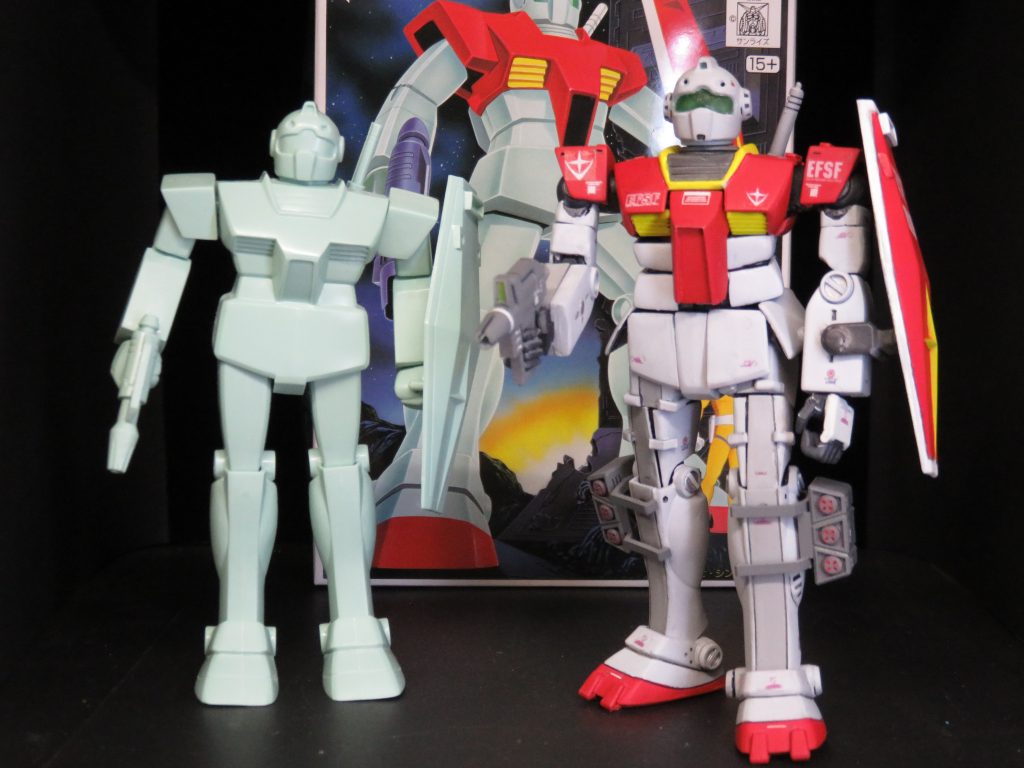

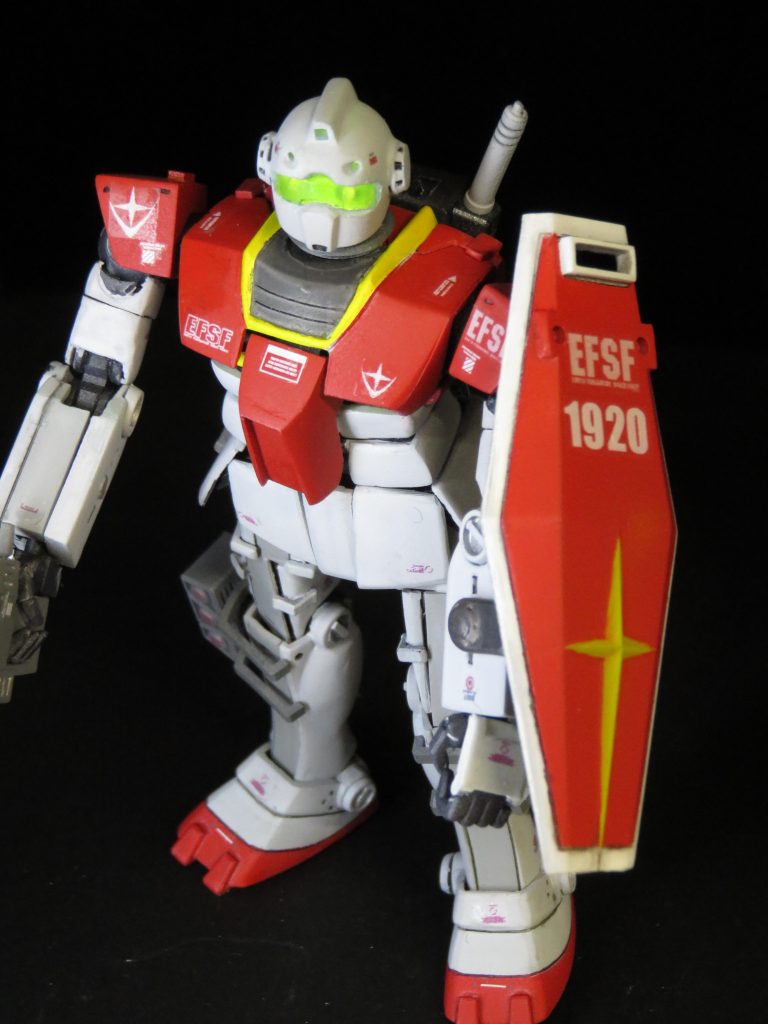

300円 ジム 素組との比較です

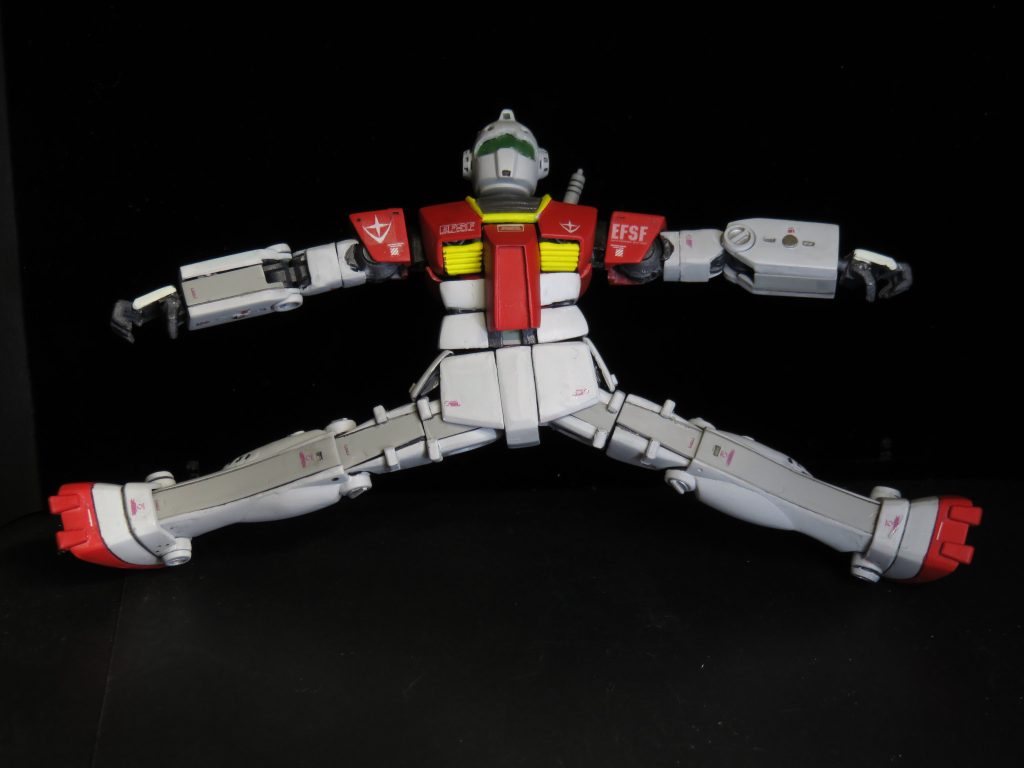

可動部は素組は16箇所ですが、約50カ所 稼働するようにしてあります。

可動域もかなり広く動くようにしましたし、膝肘はもちろん二重関節です。

唯一元のキットから残ってる可動部は股関節の部分です。ここは元の外装の股関節のパーツを使うため そのままです。

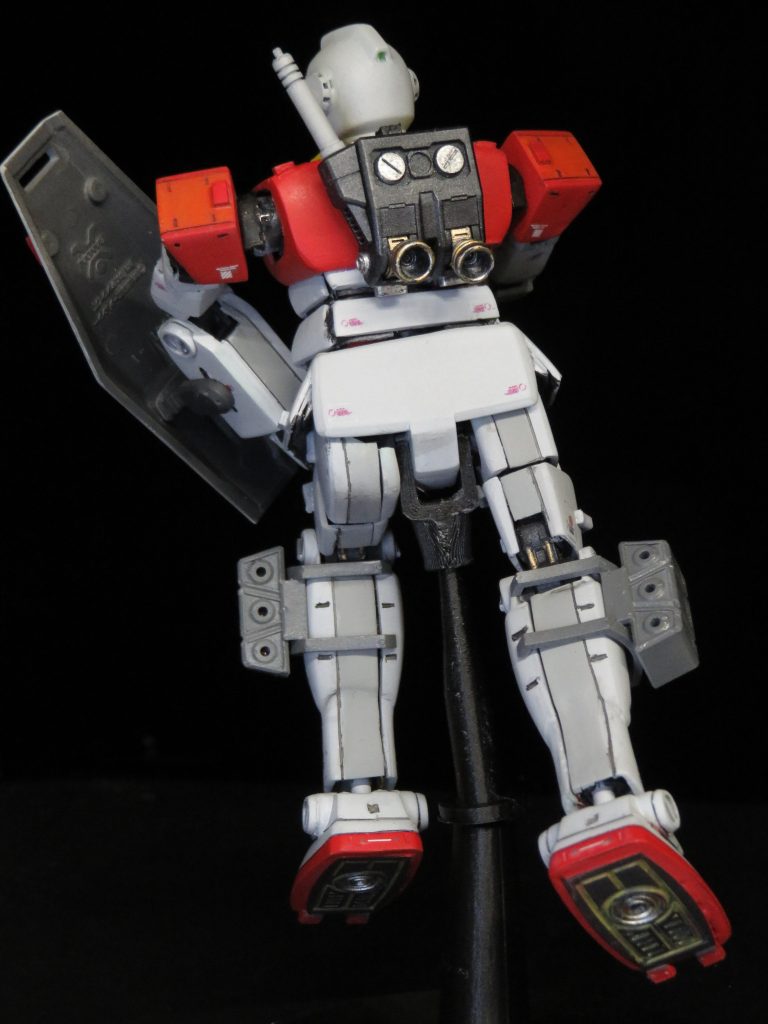

ランドセルはキットの方は扁平で かっこ悪いのでフルスクラッチしました。

バーニアの稼働します。

足裏 も一応 作りました。

メインカメラとバイザー、バックカメラをLEDを内蔵して電飾しました。

バイザー内はガンダム系のように2つの目を意識してモールドを入れています。

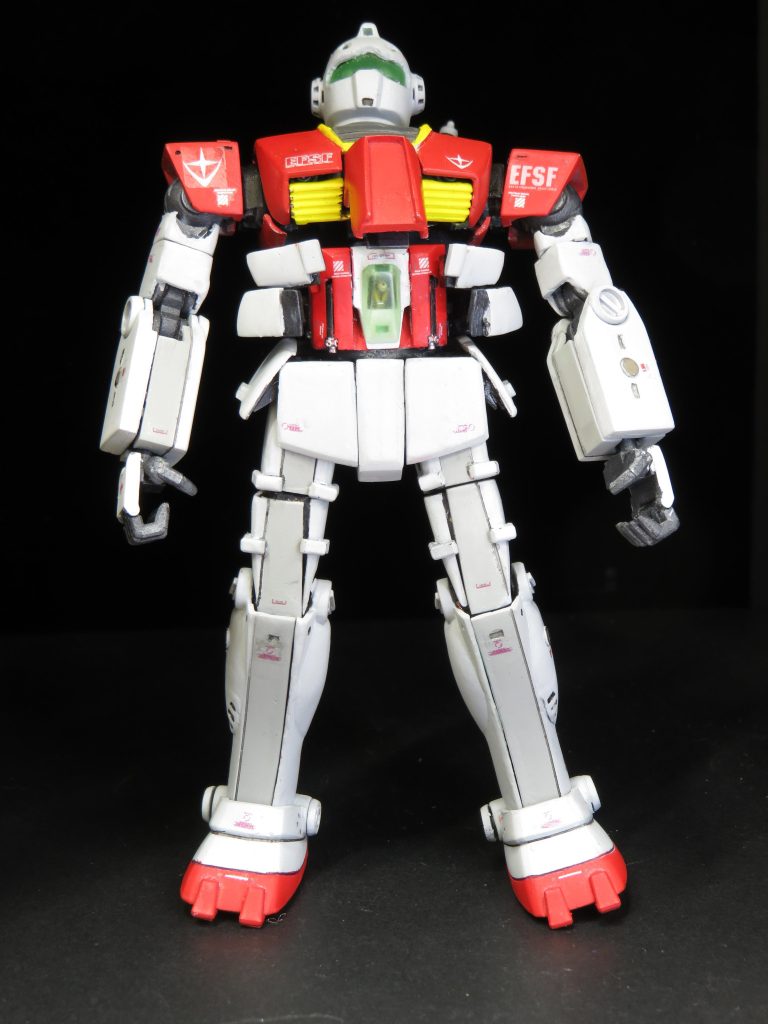

オリジナルのディテール として、お腹が 肋骨のように開いて 内部にコアポットが入っているようにしました。

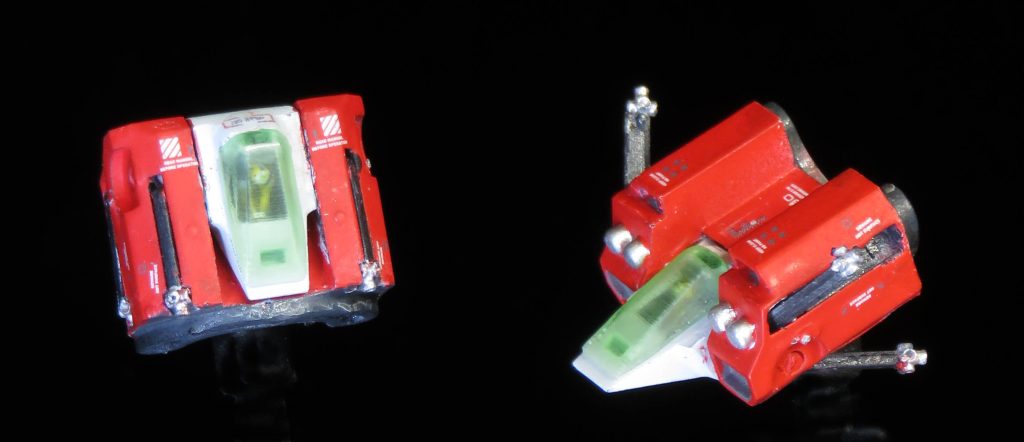

コアポットです。

脱出時にコックピットが回転し、4箇所のスラスターが 展開するようになっています。

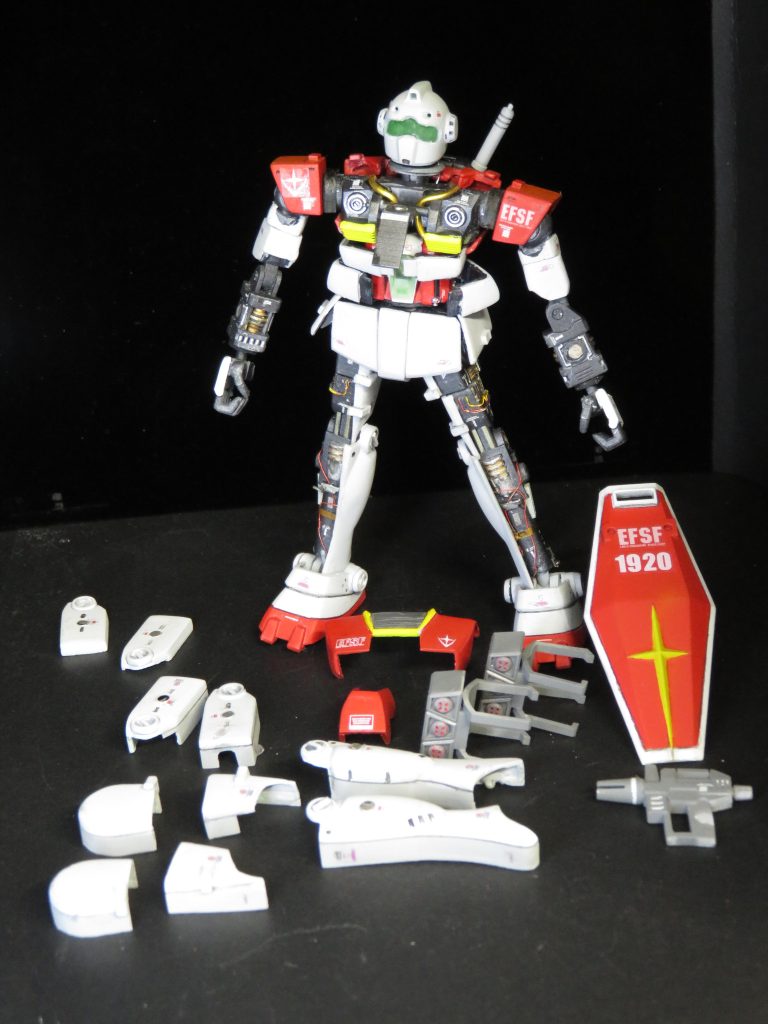

内部メカが見えるように装甲を外した状態です。

装甲は基本マグネットで固定されるようになっています。

武装としてのビームスプレーガンは、キットのものは貧弱なので、これもフルスクラッチ、あと 脚部に取り付ける 3連ミサイルポットもフルスクラッチしました。

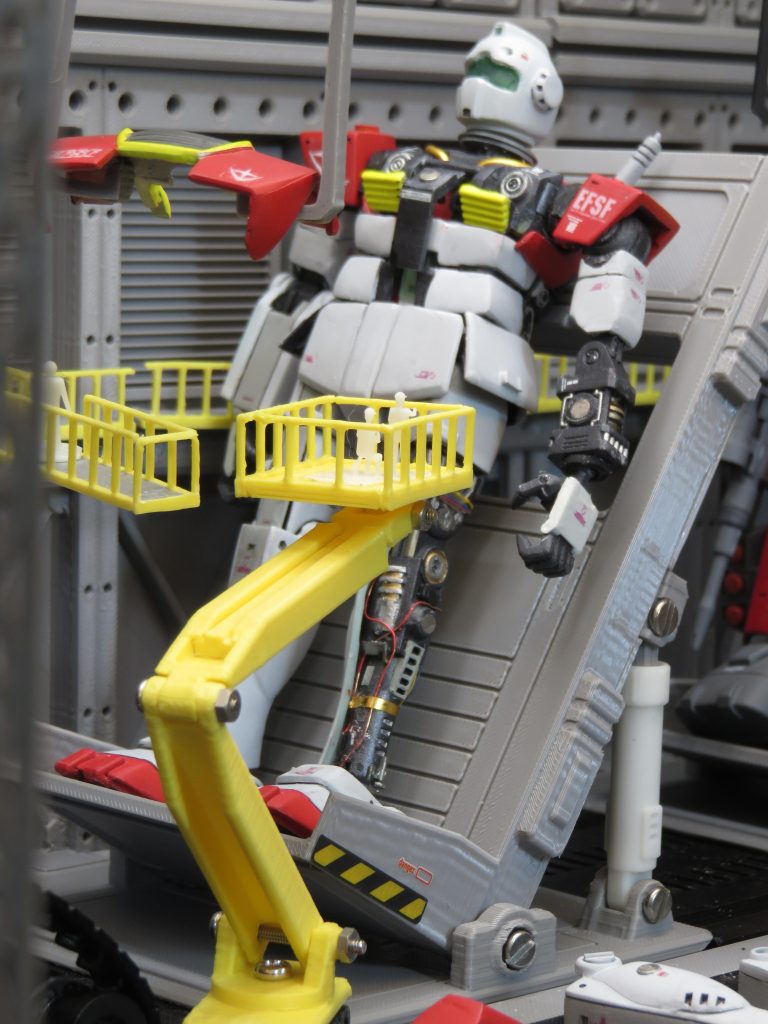

格納庫 でメンテナンスを行っているところです。

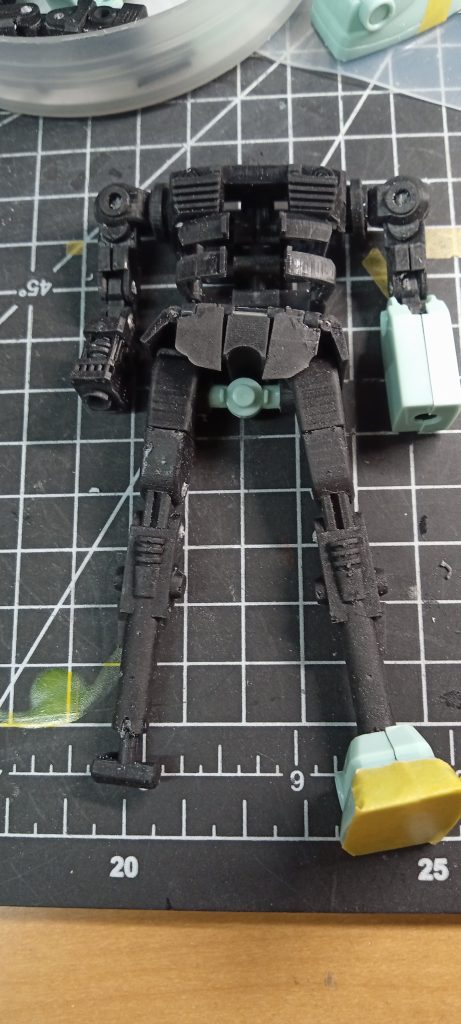

内部フレームを作っているところです。

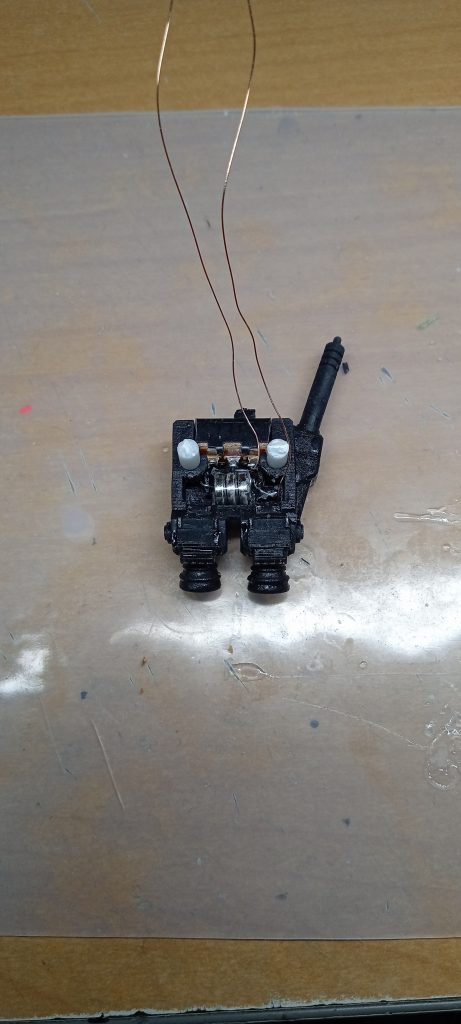

ランドセルに電池とスイッチを内蔵しました。

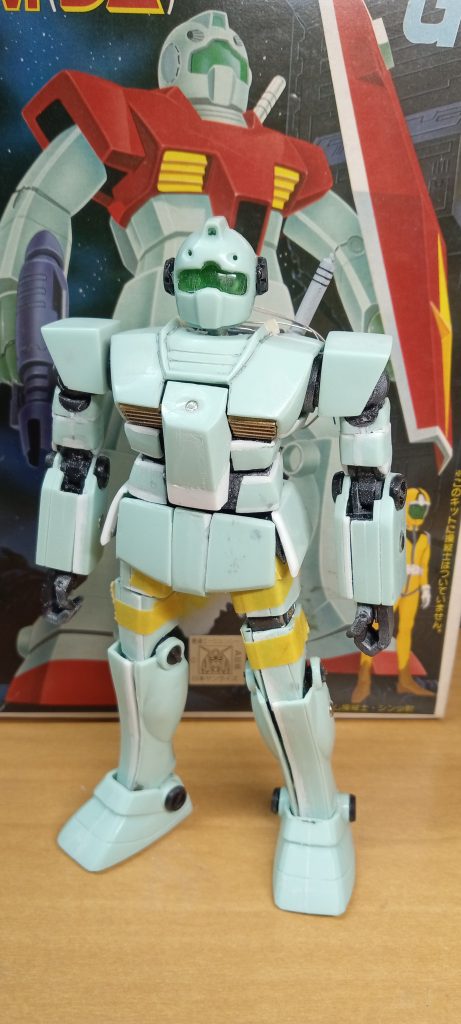

外装を取り付けてみたところです。

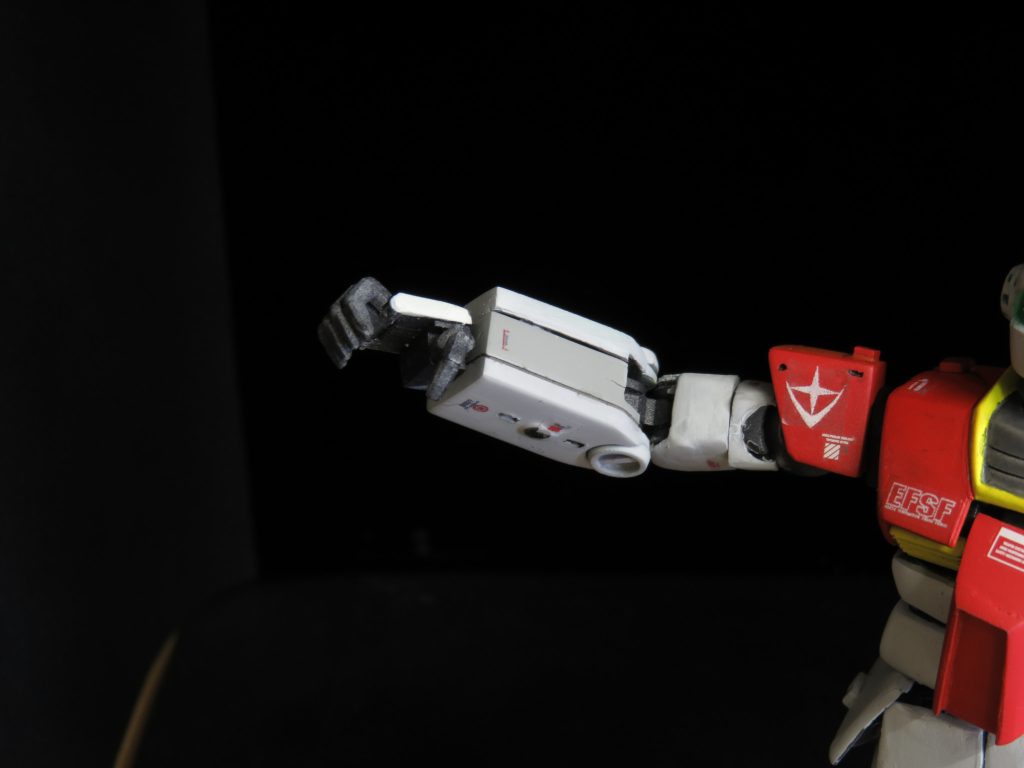

手も親指と4本指のところへ 可動部を設けて 握りやすくしています。

ひつじさんのご要望に応えて、僭越ながら関節部の解説をします。

私もまだ試行錯誤中なので今回も複数の形の関節を使っています。

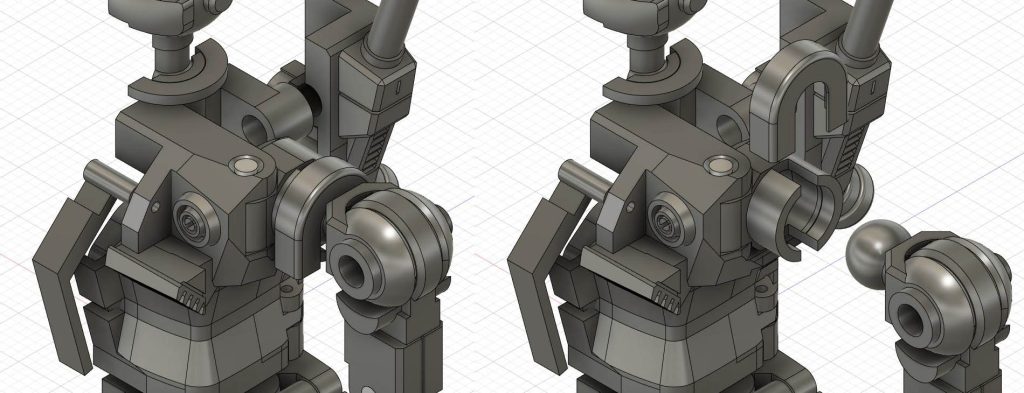

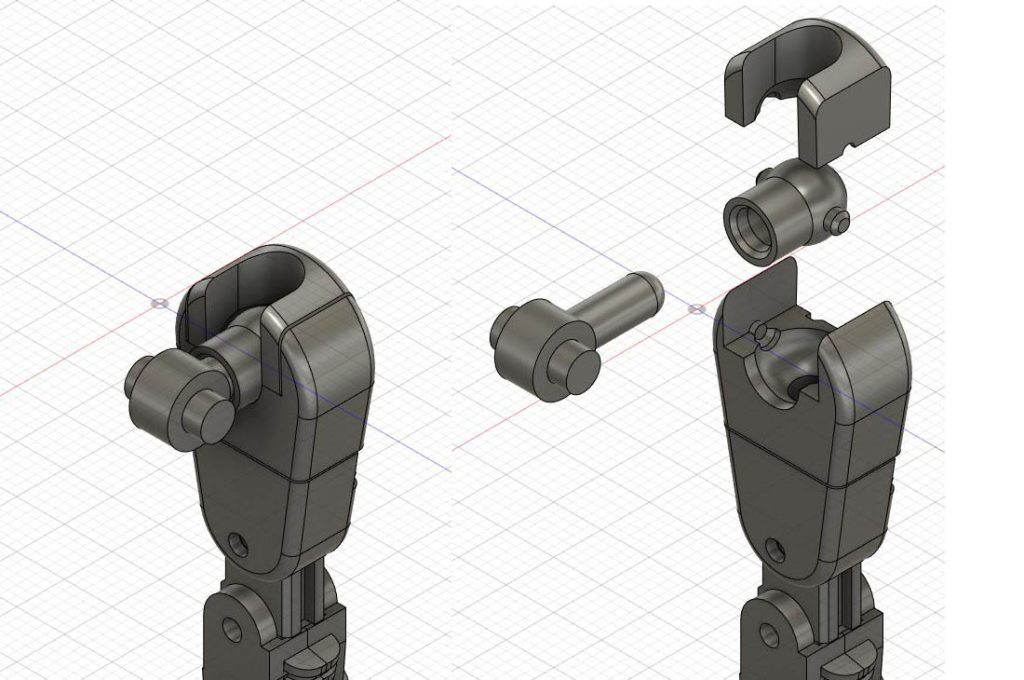

まずは肩関節などに使っているボールジョイント

単に3Dプリンターでボールジョイントを作るとクリアランスの関係でうまく作れないので、メス型の方に切れ込みを入れて組み立てるときの自由度を持たせて、そこに抜け防止のカバーを付けてこれを瞬間接着剤で固定しています。

あとこの絵だと肩の引き出しように2mmのアルミ線で軸にしています。

股関節は、関節部の周りの部分(メス)を2分割し、オス部を入れた後、メス部を組み立てて瞬間接着剤で固定しています。

肘や膝の2重関節部は、2mmのアルミ線を軸としていれています。
