電飾化をもうちょい分かりやすく…

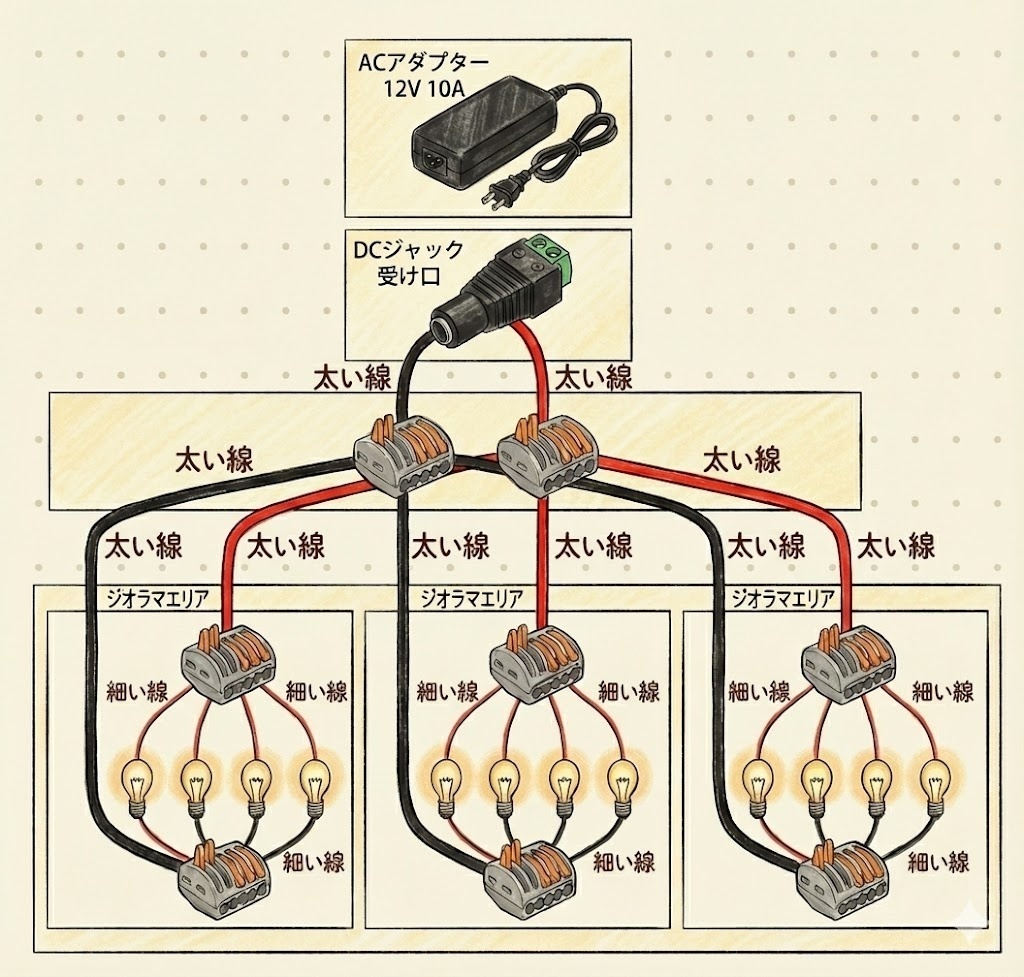

これは、「ジオラマや電飾化に興味あるしー」という御仁が思ったより沢山いてはるんやと思い、もうちょい分かりやすい回線イメージを用意しました！（新幹線の中暇やねん）

【重要ポイント】※私が気をつけた事

①12V（ボルト）アダプタ使うなら、LEDもDCコネクタも12V用を使う。とにかくボルト数は揃える！私はよう分からんかったから、Amazonで全部12V用選んで買ったです！

②アダプタのアンペアについては、３A（アンペア）とか10Aとかあるけど、決める基準はLEDの数なんかなと思ってます。確か理科でそう学んだと思う…知らんけど。LEDは12V/20mA/個やから、3A÷20mA=150個！計算上150個光らせられるんやけど、これの通り150個を並列つなぎで繋げたら、多分アダプタものごっつぅ熱ーくなると思う。最悪「発火」とかイヤやし、家焼いたり、苦労して集めたコレクションがゴムやプラの塊になるのイヤやから、マイルールで理論上可能な半分しかLEDは使わないと言う感じ。

③次にコネクタどうしを繋げるケーブルやけど、これはかなり大事やったです。上図の配線を水道管に例えて考えると、DCジャックから最初のコネクタに流れる水量はめっちゃ多いから配管は太い方が良い。要するにケーブルはぶっといのがいいと。私は1.00sqの太さにしました。次にコネクタ同士を繋ぐ配管も水量が多いはず。ここは、0.75sqのぶっとさにしました。これで熱くはならん。ぶっといケーブルは、Amazonはもちろんホムセンの電材売場でも1メートル単位の量り売りで売ってますよ！

④LED選びは、抵抗器付き！これは元々LEDって3V程度で光るもんなんやけど、そんな子に対していきなり12Vの電気アンマしかけたら、ボーン！です。死んでしまいます。そこで抵抗器付きLEDの登場です。これやったら、12Vの怒涛の量を必要な3V分だけ取って、あとは鞍上良く光らせてくれます。これ付きのLEDを私は買いました！

⑤絶対に並列つなぎ！理由は、「直列つなぎは一個壊れたら全部消える！」と「直列つなぎやと電圧足らん」から。確かに、直列はLEDを数珠繋ぎにしていくだけでええから楽ちんお手軽なんやけど、もともとの設計とツール選びが並列つなぎ前提やから、LEDの数によっては光らん事はないけど、暗かったり、不安定やったりと、多分期待するような発光しないと思いますー！

気をつけたのはこんなところかな…

くれぐれも確認やけど、これらは飽くまで私がしたことの紹介ね。やるからには自己責任やから、そこんところ頼みますよ！

電気的な話はこんなもんにして、小技です。

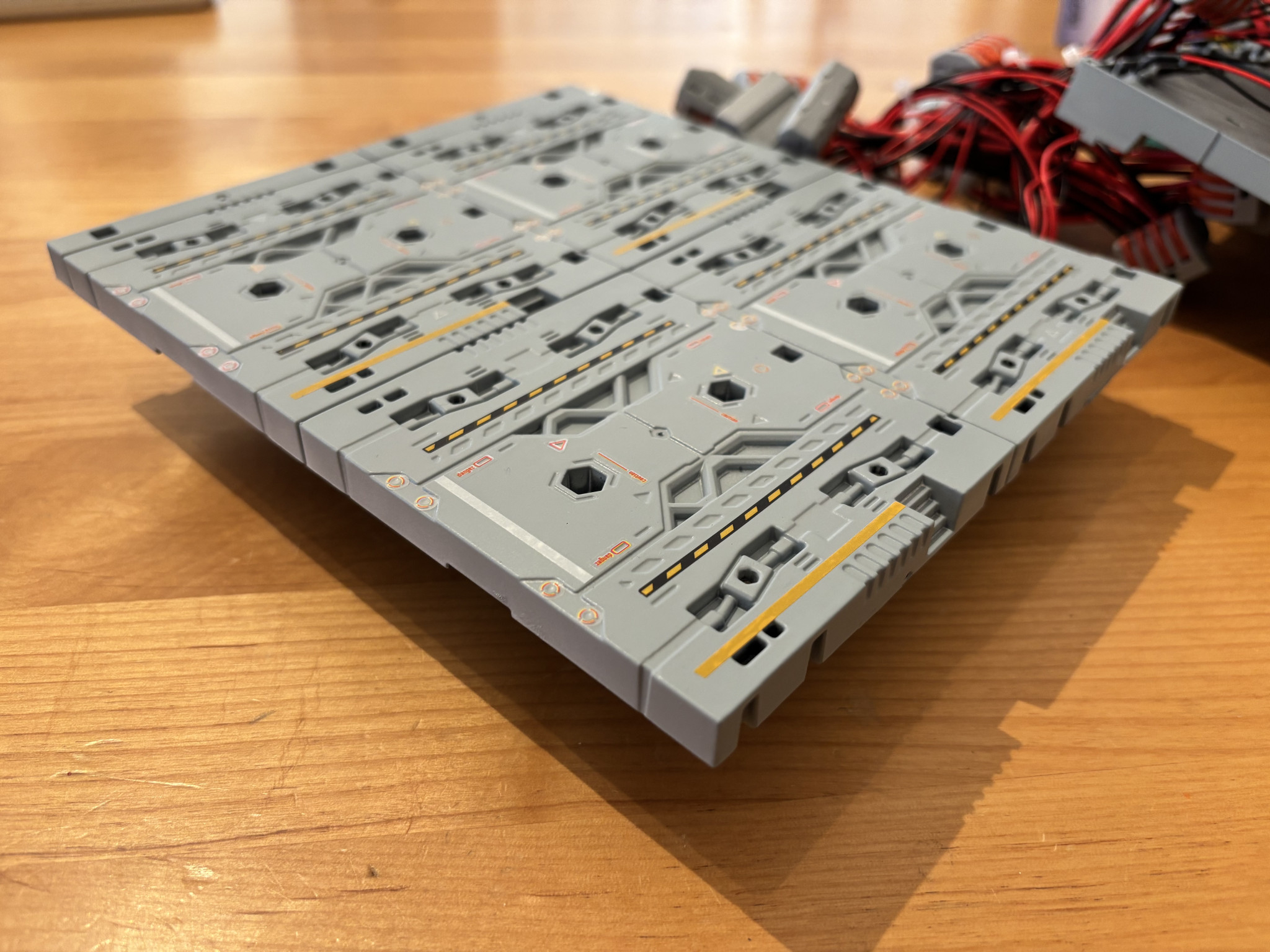

ジオラマはこんなふうに浮かせた方がいいです！下からのアングルで写真撮りたい時に、ジオラマが浮いてる方がスマホカメラならアングルつけやすいです！

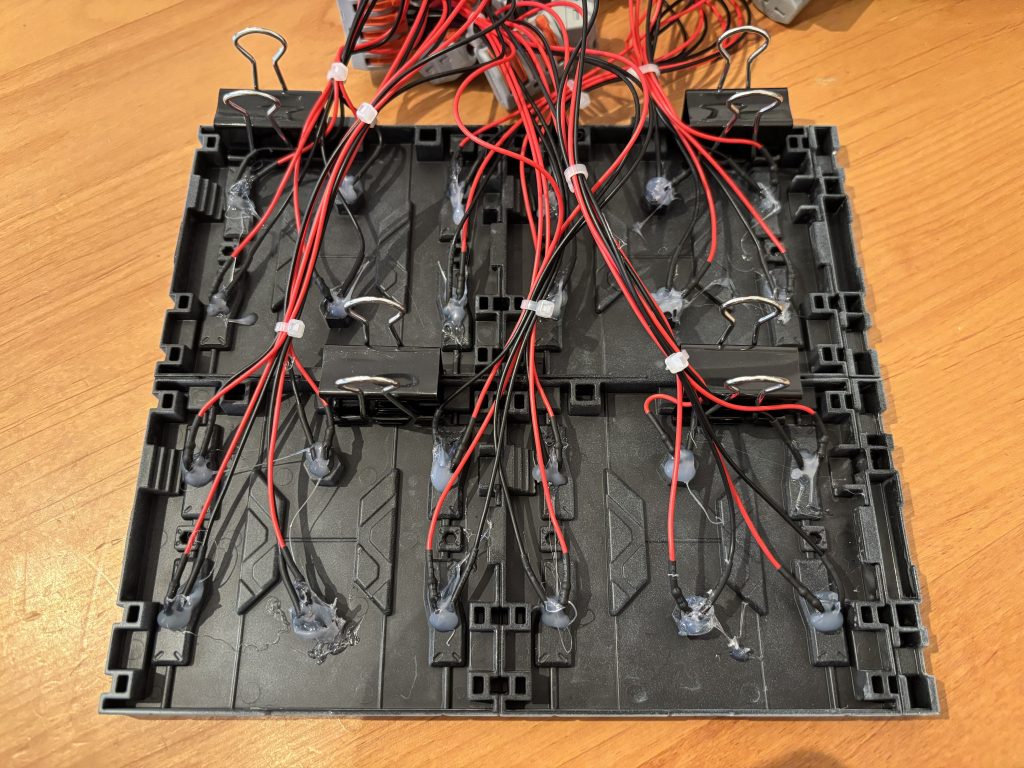

ほんなら、どないにして浮かせてるかと言うと…

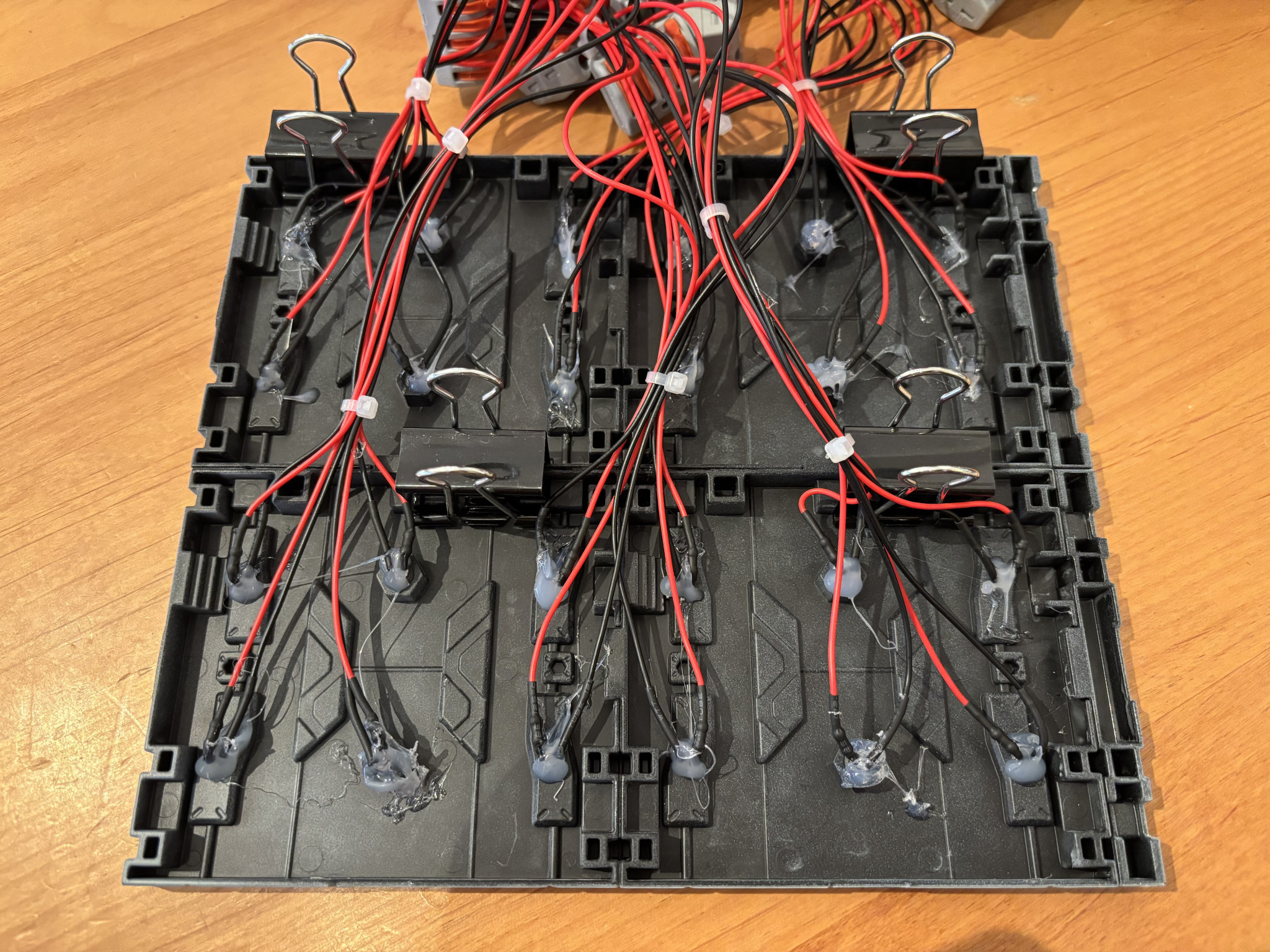

こうなってます！文房具のクリップです！これが飛行石となって、ラピュタのごとくジオラマが浮きます！

ちなみに、LEDのジオラマへの固定方法やけど、私はグルーガンを使いました！ダイソーで売ってますよ！よう分からんけど、グルーをガンして固定ってかんじです。使ってみりゃぁ分かります！私は分かった！

横道それましたが、配線処理的にも浮かせた方が合理性高いです。

低いアングルいけると、こんな写真撮れちゃいますよ！

ってわけで、あまりにも暇なんで長々と書きました。少しでもジオラマ・電飾化の魅力が伝われば嬉しいです！

最後に、ホンマ沢山見てもらってありがとー！！

みんな良いお年をー！！
