番外編 鉄血1/100の腰軸の改善

今回は投稿番外編
1/100鉄血のオルフェンズの腰の軸パーツの改善について投稿します

番外編  鉄血1/100の腰軸の改善 アピールショット1

1/100鉄血シリーズで使用される腰の軸パーツ
改造と動かすことによって個人的にある欠点を発見しました
それは脚部を動かしすぎることでパーツがもげてしまうことです
そこでこれを改善する為に機体投稿をしながら色々考えて軸パーツをベースにした改造パーツを製作しました
今回はその製作方法を説明します

番外編  鉄血1/100の腰軸の改善 アピールショット2

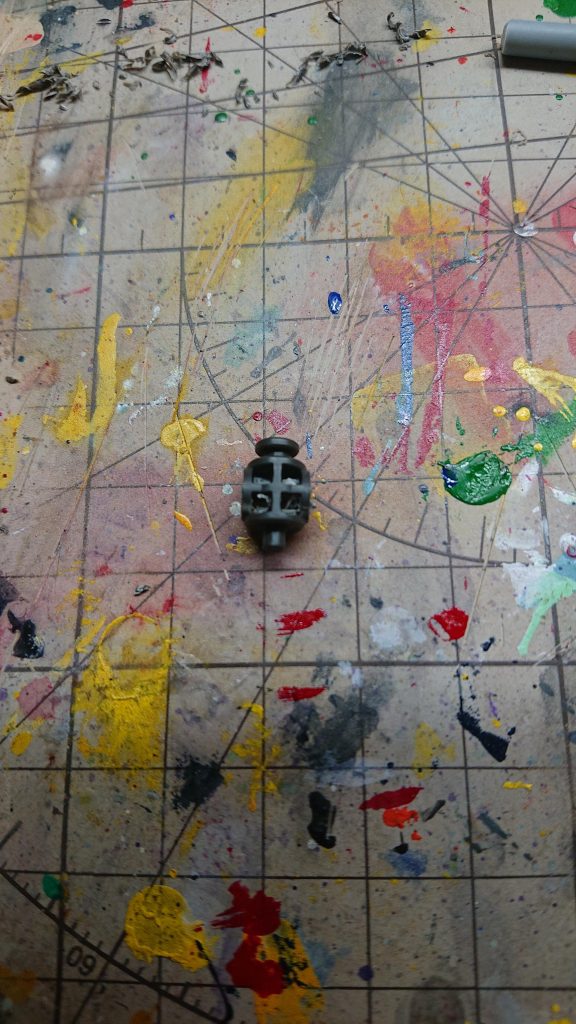

ます軸パーツの両端を切り落とし3mmドリルで穴を空けます
空ける場合最初に1mmか1.5mmで穴を空ければやりやすいです

番外編  鉄血1/100の腰軸の改善 アピールショット3

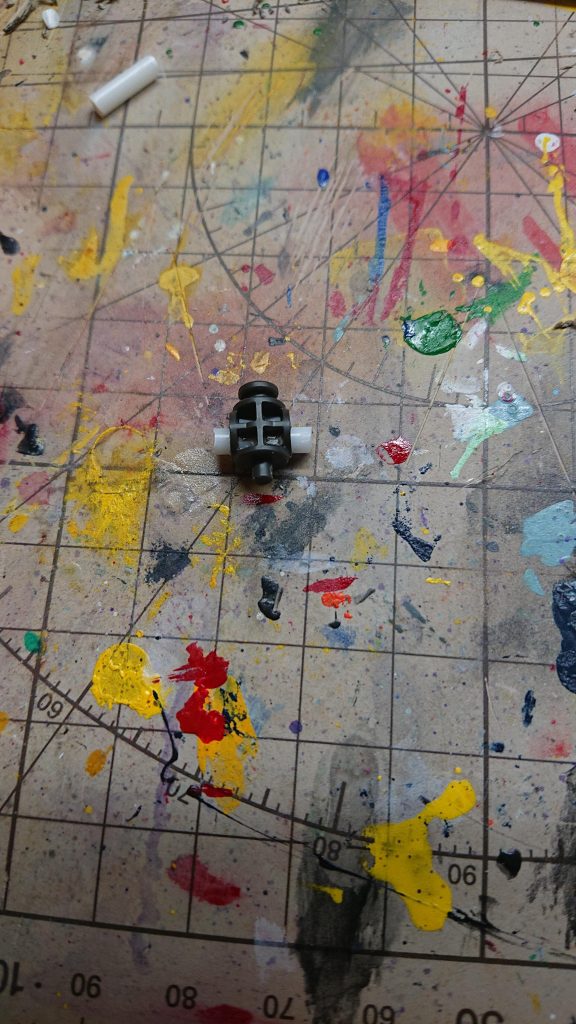

次に3mmのプラパイプを切って長さを整えます

番外編  鉄血1/100の腰軸の改善 アピールショット4

横から見るとこうなってます
本当は真ん中に空けたかった
次にパイプに2mmのプラ棒を通します

番外編  鉄血1/100の腰軸の改善 アピールショット5

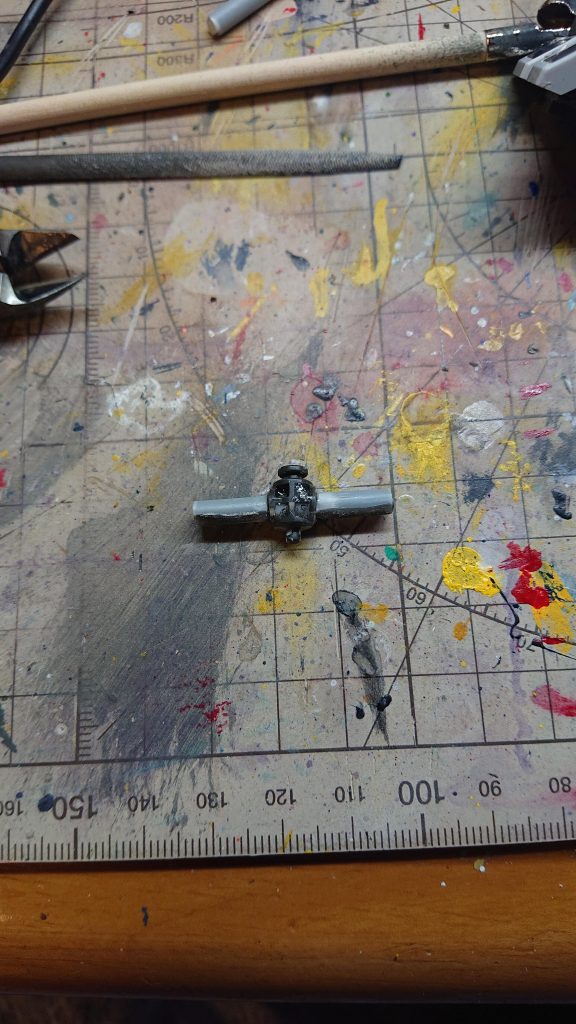

そして4mmのプラ棒の真ん中に2mmのドリルで穴を少し空けて先程通したプラ棒に取り付けます
その後瞬間接着剤で接着します
しかしこの状態だとパーツを軸に通しても緩みがでてしまうのでキツくする為に軸にパテ型の接着剤を適量付けます
最後に瞬着硬化スプレーを吹き掛け
軸のパテをヤスリで削って軸のサイズを調整すれば完成です

番外編  鉄血1/100の腰軸の改善 アピールショット6

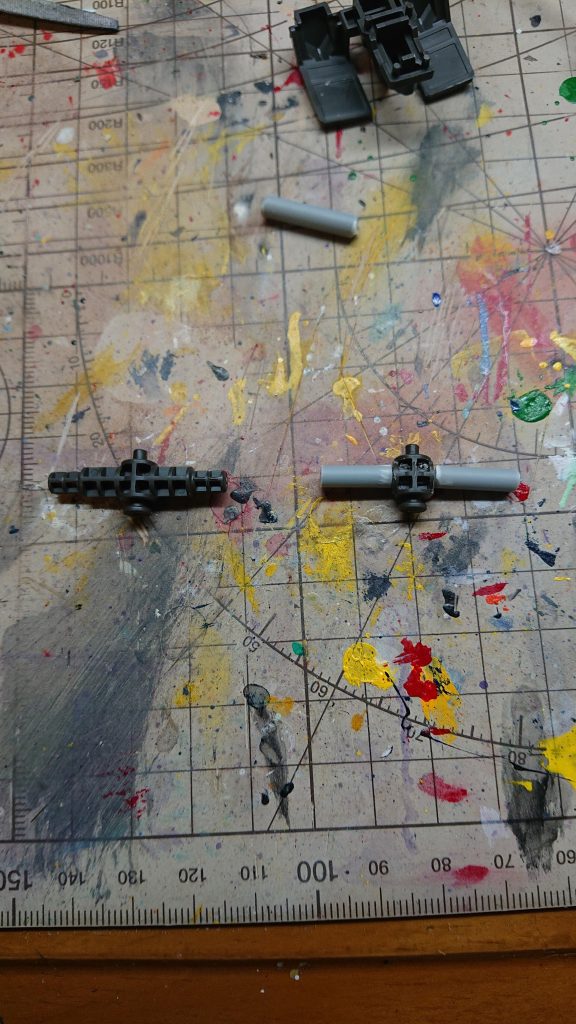

改造前と改造後の比較
一応完成しましたがまだまだ検討する必要があります

番外編  鉄血1/100の腰軸の改善 アピールショット7

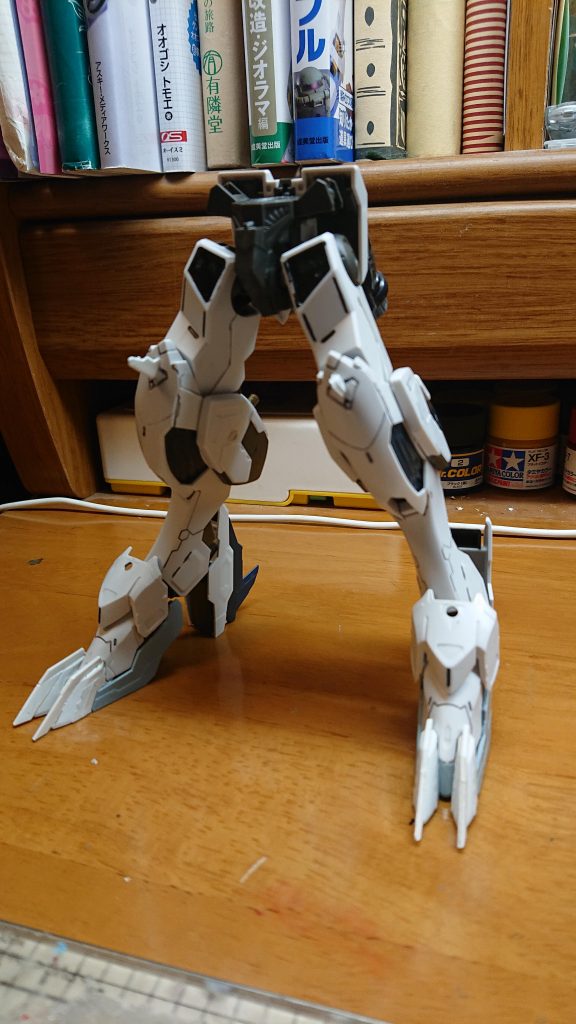

バルバトスヴォルフの軸がもげたので
改造軸を使用
思ったよりしっくりしています

番外編  鉄血1/100の腰軸の改善 アピールショット8

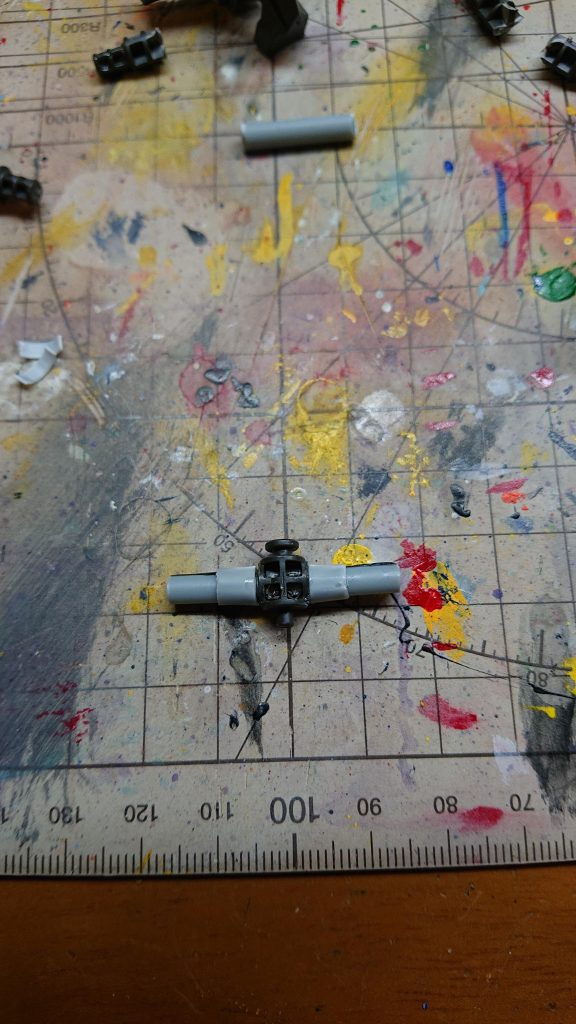

そしてこれを少し改善して肉薄5mmパイプを通しました

番外編  鉄血1/100の腰軸の改善 アピールショット9

改善した改造軸の使用例
ちなみにバルバトスカルラももげました
でも違和感は感じませんでした

番外編  鉄血1/100の腰軸の改善 アピールショット10

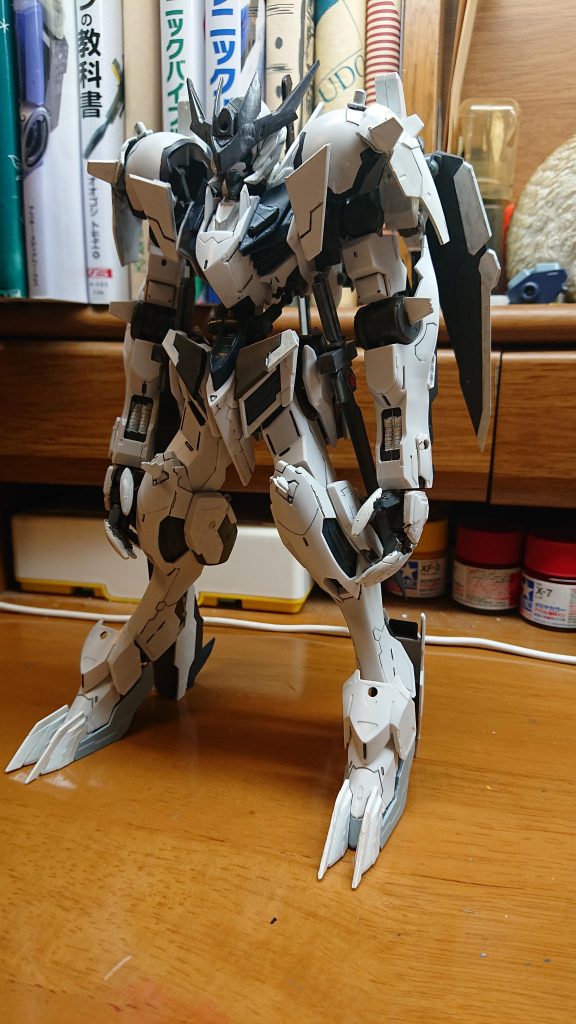

これをヴォルフに使用改造前の軸パーツと違い折れる心配はなくなりました
でももうちょっと創意工夫をしていきたいと思います


上手くいけばこれからの改造の役に立つかも?

番外編  鉄血1/100の腰軸の改善 アピールショット11

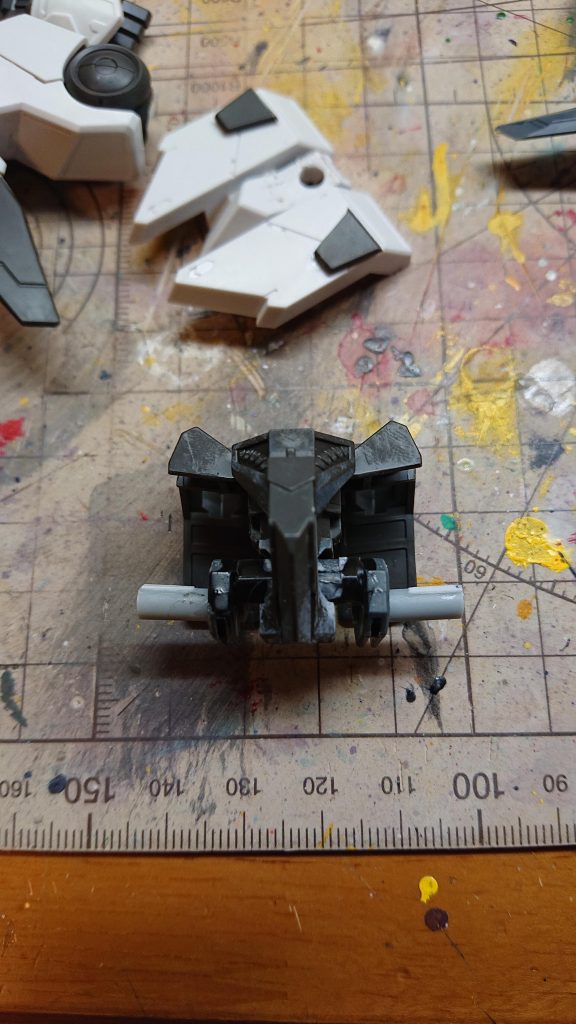

ちなみにこれはバルバトスクルデリス用に製作した軸パーツ
これにはグレイズの腰の軸パーツとコトブキヤのジャンクパーツ、4mmプラ棒を使用して製作
しかしこれには材料が限られてるので改善の余地有りになりました

番外編  鉄血1/100の腰軸の改善 アピールショット12

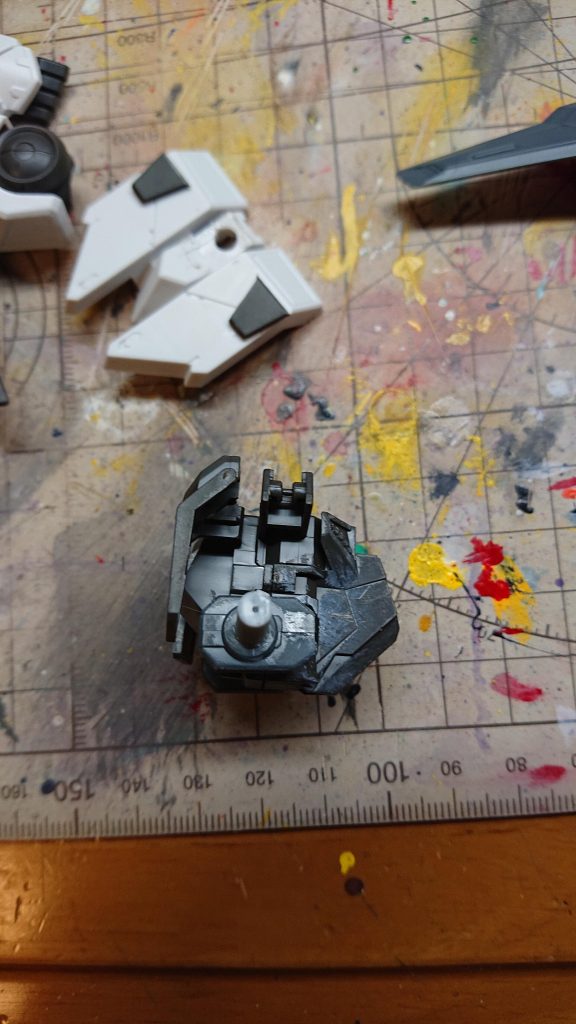

横からみた図
またプラ棒には軸の緩み防止の為に薄いプラ板を切って使用緩みがなくなりました

番外編  鉄血1/100の腰軸の改善 アピールショット13

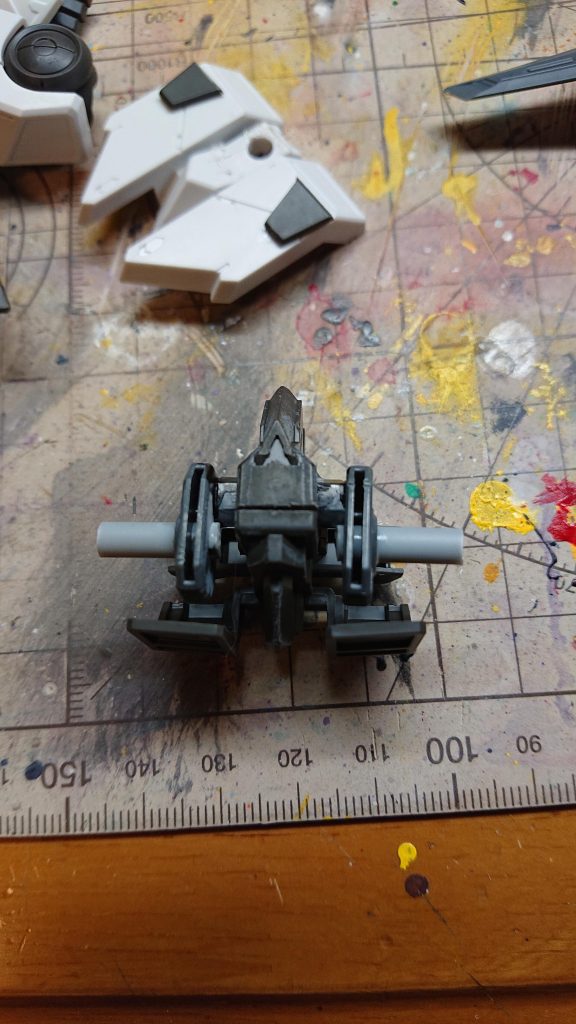

裏返して見た図

  • サイトの埋め込み
参考になったら幸いです
