艦これの大鳳の艤装をモデルに、ビルドダイバーズのゼルトザームアームズのような装備の一つという設定で作りました。

名前の通り“アームズ”と言う事で、この投稿のメインは装備の方です。
「艦娘→女性→(手元にある)女性っぽい外見のキット→モビルドールメイ」と、連想ゲームの要領で装備モデルとしてモビルドールメイを使用しているだけです。
(メイ単体は別途投稿してあるのでそちらをどうぞ)

フリー素材(笑)HGギラズール(親衛隊使用) シールド用デザイン

前回投稿したこちらのギラズールのシールドを使った飛行甲板デザインとほぼ並行して、肩に飛行甲板の艤装をつけた艦娘ではなく、背部からバインダータイプの大鳳のような艦娘版での作成も検討していた際にキマリスヴィダールのバインダーを見て思いつき、実際に作る際の難易度の検証がてら2日ほどで作りました。

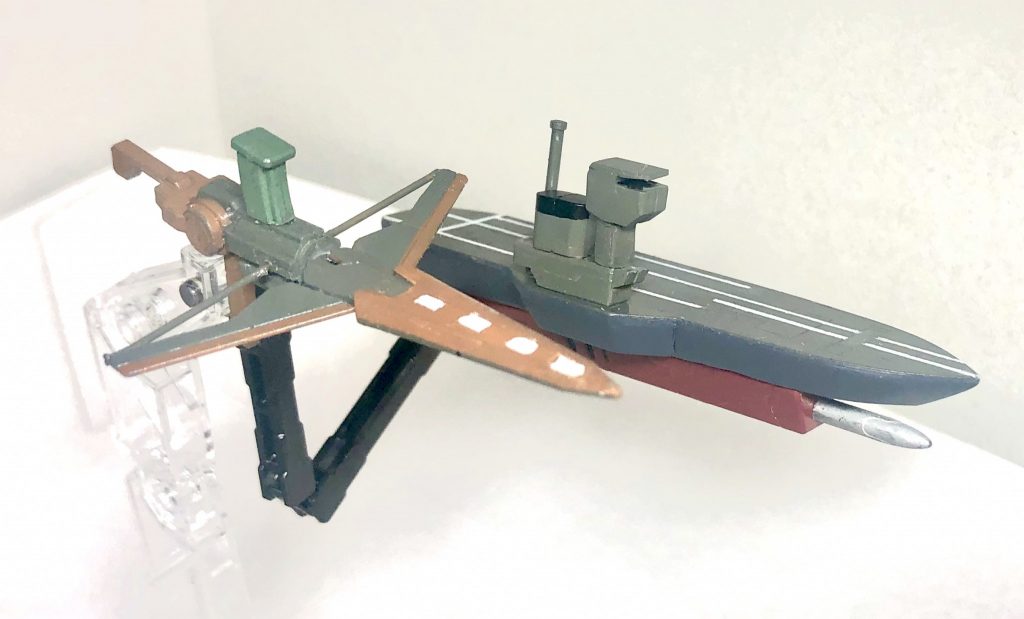

「艤装アームズ ver.空母」の本体だけの画像です。大鳳の左の甲板状艤装と右手に持っているボウガン状艤装をモデルに作成しました。一応画像のように装備単体でディスプレイ出来るようにしてあります。使用したのは、HGキマリスヴィダールの背部バインダー一基と、ダブルオーダイバーのダイバーエースユニット付属のライフル 一丁です。(あとジャンクパーツを少々)
「艤装アームズ ver.空母」の本体だけの画像です。
大鳳の左の甲板状艤装と右手に持っているボウガン状艤装をモデルに作成しました。
一応画像のように装備単体でディスプレイ出来るようにしてあります。

使用したのは、HGキマリスヴィダールの背部バインダー一基と、ダブルオーダイバーのダイバーエースユニット付属のライフル 一丁です。(あとジャンクパーツを少々)

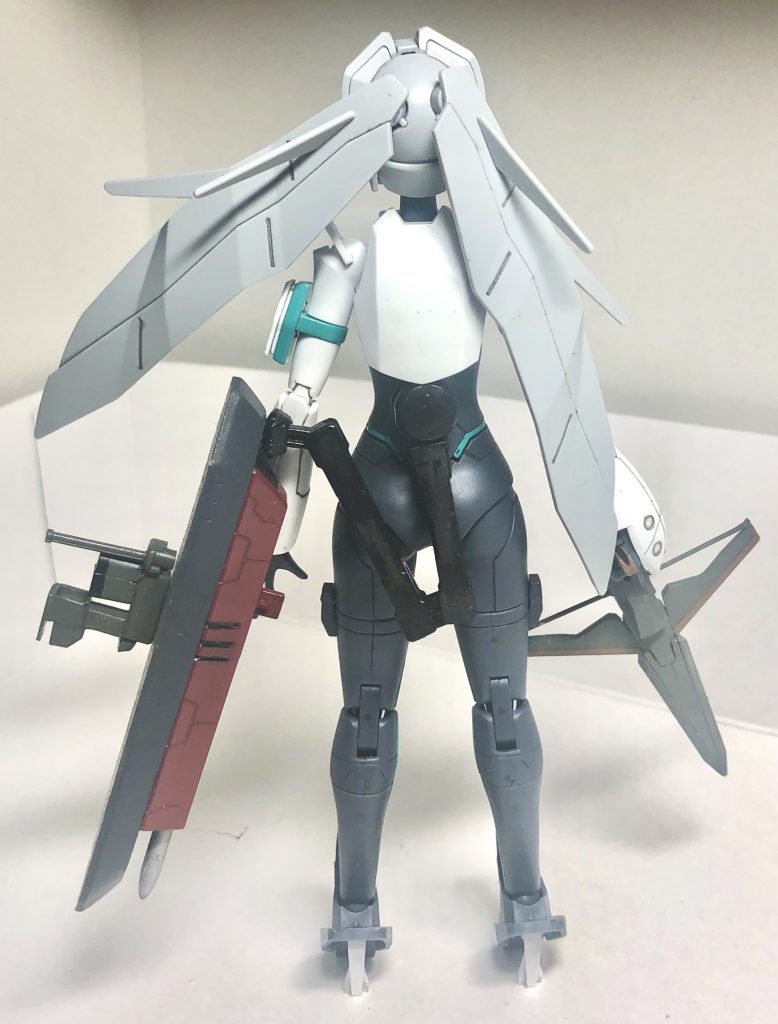

とりあえず装備単体状態でのフロントとリアです。バインダーの接続アームはメイのスタンド用の接続穴を利用しています。
とりあえず装備単体状態でのフロントとリアです。
バインダーの接続アームはメイのスタンド用の接続穴を利用しています。

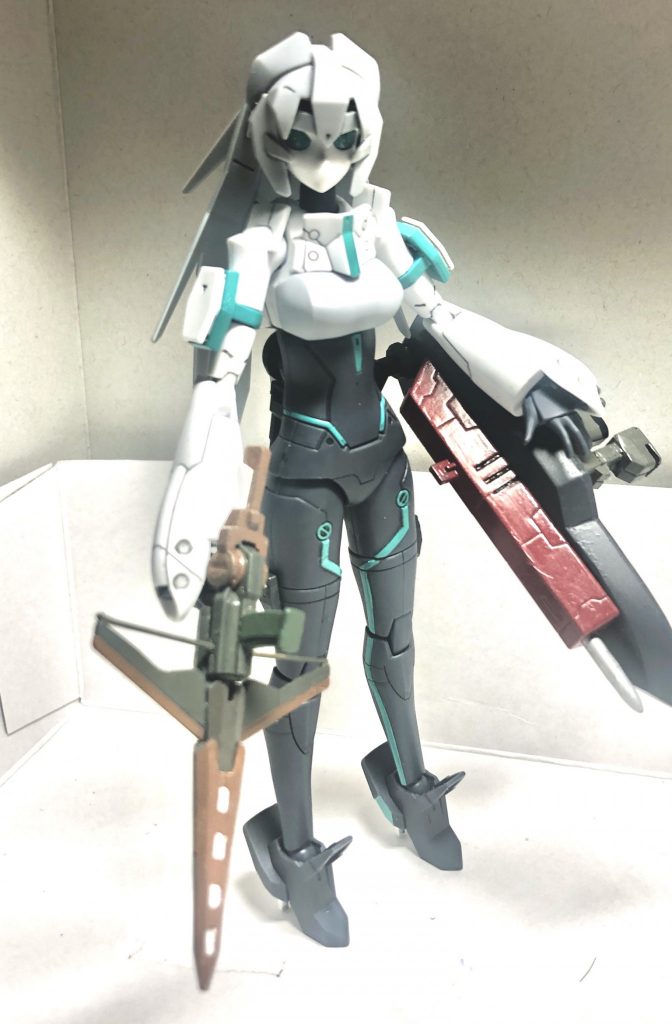

*「艦載機、全機発艦!」*っぽい感じのポーズ(艦これやった事無いんで知らんけど)メイ本体の投稿でも書いてますが、如何せんメイ自体の可動域が死んでるもんで、それっぽいポーズをとらせるのも一苦労
*「艦載機、全機発艦!」*
っぽい感じのポーズ
(艦これやった事無いんで知らんけど)

メイ本体の投稿でも書いてますが、如何せんメイ自体の可動域が死んでるもんで、それっぽいポーズをとらせるのも一苦労

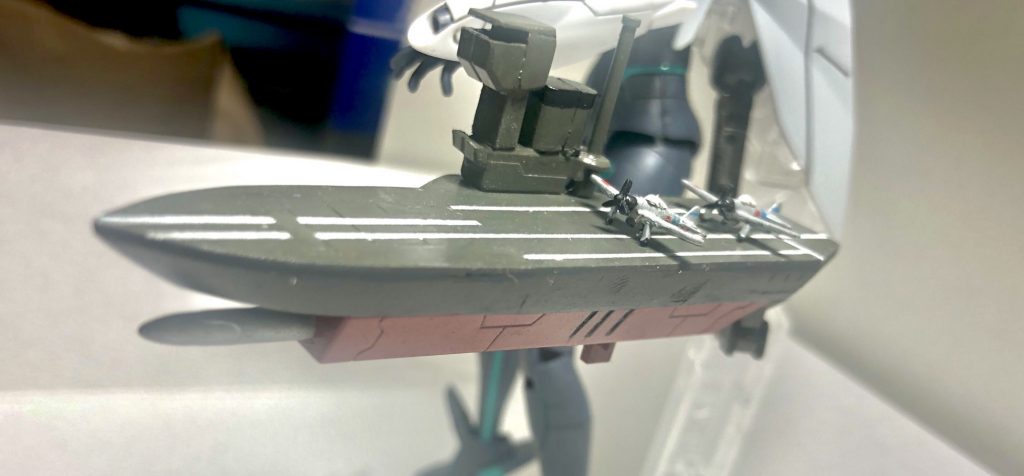

飛行甲板と武装部の甲板っぽい部分には、1/700スケールキットの空母艦載機がいい感じに乗ります。(画像で使ったのはフジミの1/700蒼龍の零戦です....多分)それと一応戦闘用って事でダインスレイヴ を艦底部に残しています。
飛行甲板と武装部の甲板っぽい部分には、1/700スケールキットの空母艦載機がいい感じに乗ります。
(画像で使ったのはフジミの1/700蒼龍の零戦です....多分)

それと一応戦闘用って事でダインスレイヴ を艦底部に残しています。
思ったよりポーズをとらせても自立出来たので使用しませんでしたが、バインダーの接続軸をスタンド用の穴と共用している事と、冒頭の艤装のみでのディスプレイ目的で、スタンド側に3mm穴を開けそちらにバインダーの軸を固定できるようにしてあります。(まあ、ポーズに関してはスタンド使ったポーズが全部ボツになったってのもありますが...)
思ったよりポーズをとらせても自立出来たので使用しませんでしたが、バインダーの接続軸をスタンド用の穴と共用している事と、冒頭の艤装のみでのディスプレイ目的で、スタンド側に3mm穴を開けそちらにバインダーの軸を固定できるようにしてあります。
(まあ、ポーズに関してはスタンド使ったポーズが全部ボツになったってのもありますが...)

ここからはいっつも塗装後とかに思い出して撮り忘れてるのを、珍しく撮影してあった制作工程ですw

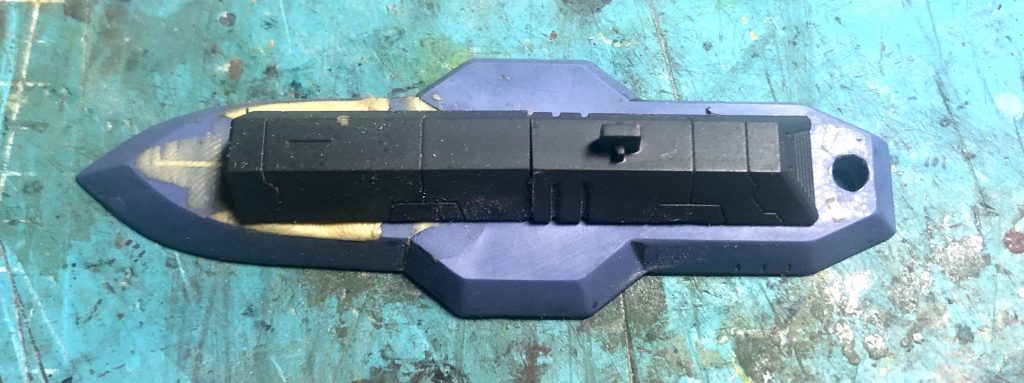

バインダー表面の凸モールドなどをヤスリで均し、凹モールドなどをパテで埋め、ダインスレイヴ の銃身を表側に間を8mmほど詰めて接着しました。(画像はパテの形成と塗装前の仮組みです)この段階でバインダーの伸縮ギミックはオミットしました。
バインダー表面の凸モールドなどをヤスリで均し、凹モールドなどをパテで埋め、ダインスレイヴ の銃身を表側に間を8mmほど詰めて接着しました。
(画像はパテの形成と塗装前の仮組みです)

この段階でバインダーの伸縮ギミックはオミットしました。
次に本来ダインスレイヴ の銃身があったバインダー裏を5mmプラ板で覆います。と、ここで大きなミスをしてしまい、予定では大鳳の飛行甲板のモールドを再現するため、プラ板を長方形状に切るつもりが、バインダーの形に合わせて加工してしまい、よりにもよってプラ板の在庫がこれ以上無かったので、急遽予定を変更し英国海軍の空母ハーミーズが甲板形状が近かった事から、こちらのモールドを再現する事になりました。(装備したポーズの画像で艦載機が日本軍機なのはこれが理由です、それに持って無いのよ海外艦のキット....)
次に本来ダインスレイヴ の銃身があったバインダー裏を5mmプラ板で覆います。

と、ここで大きなミスをしてしまい、予定では大鳳の飛行甲板のモールドを再現するため、プラ板を長方形状に切るつもりが、バインダーの形に合わせて加工してしまい、よりにもよってプラ板の在庫がこれ以上無かったので、急遽予定を変更し英国海軍の空母ハーミーズが甲板形状が近かった事から、こちらのモールドを再現する事になりました。

(装備したポーズの画像で艦載機が日本軍機なのはこれが理由です、それに持って無いのよ海外艦のキット....)

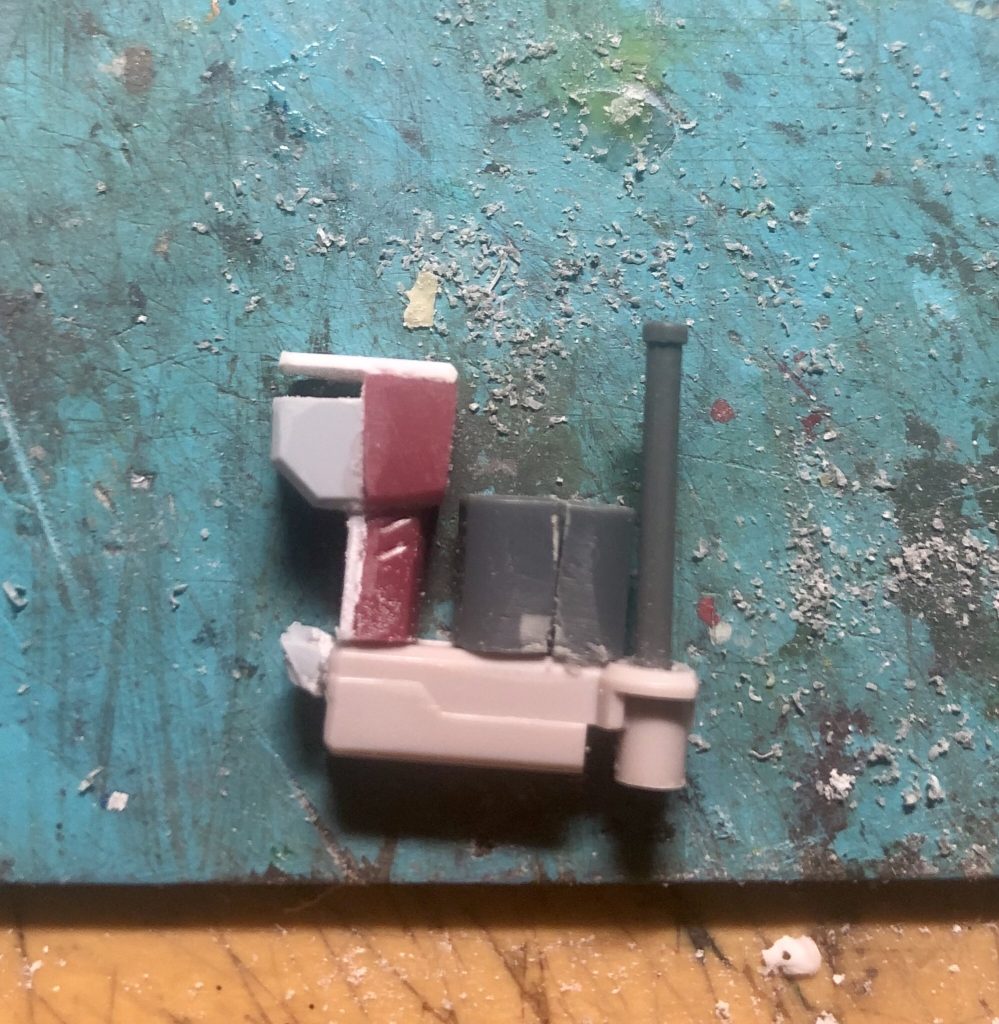

予定変更に伴い、大鳳タイプの艦橋をジャンクパーツから作る予定でしたが、新たにハーミーズの艦橋をモデルに作り直しました。(画像はパテでの形成と塗装前の段階のものです)
予定変更に伴い、大鳳タイプの艦橋をジャンクパーツから作る予定でしたが、新たにハーミーズの艦橋をモデルに作り直しました。
(画像はパテでの形成と塗装前の段階のものです)

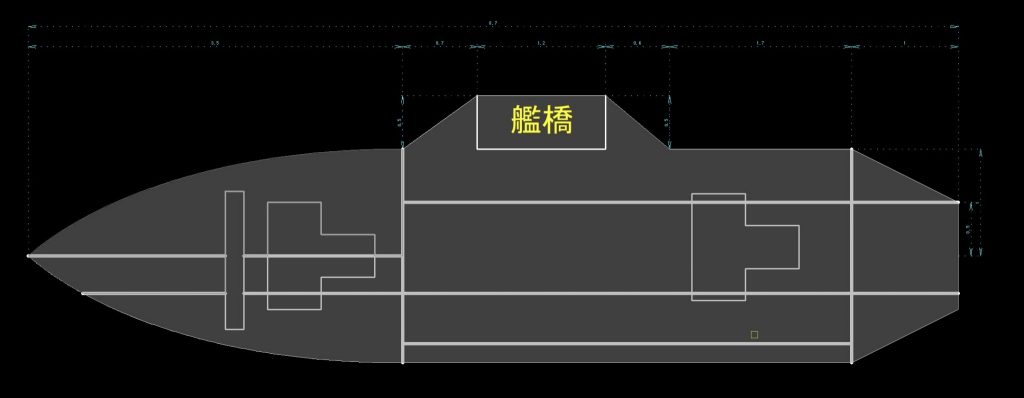

こちらが予定変更後に作り直した英国空母ハーミーズのデザインです。モデルの空母の変更に伴い、バインダーの左側の飛び出した部分をカットし右の部分に艦橋を載せる案に変更となりました。(元は右に艦橋、左には日本海軍の1/700高射砲を数基つける予定でした)ギラズールのシールドよろしく一応はフリー素材(笑)としてお使い頂けますw
こちらが予定変更後に作り直した英国空母ハーミーズのデザインです。

モデルの空母の変更に伴い、バインダーの左側の飛び出した部分をカットし右の部分に艦橋を載せる案に変更となりました。
(元は右に艦橋、左には日本海軍の1/700高射砲を数基つける予定でした)

ギラズールのシールドよろしく一応はフリー素材(笑)としてお使い頂けますw
予定変更による加工が一通り終了した段階で、塗装用の目印にプラ板にラインチゼルと定規でモールドを彫り、墨入れをした状態です。(艦橋側のラインを勢い余って引き過ぎたけど塗装したら見えないんで気にしない気にしない)CADの画像を実寸大で作成してあるため、そのままのサイズで印刷し、プラ板の上に載せて上からデザインナイフでモールドに沿って切るだけで簡単にデザインと同じモールドが彫れます。投稿済みのデザインはデータを載せる方法(多分てか、絶対ムリ)が分からんかったので、データでは無く画像なんでそのまま印刷しても実寸大にはなりません...スマン一応寸法としては、画像のデザインが8.7mm×2.5mmで、艦橋部分の突出した部分を除けば8.7mm×2mm、オリジナルのキマリスヴィダールのバインダーは8.7mm×3mmです。(てかこの情報誰得よ?)
予定変更による加工が一通り終了した段階で、塗装用の目印にプラ板にラインチゼルと定規でモールドを彫り、墨入れをした状態です。
(艦橋側のラインを勢い余って引き過ぎたけど塗装したら見えないんで気にしない気にしない)

CADの画像を実寸大で作成してあるため、そのままのサイズで印刷し、プラ板の上に載せて上からデザインナイフでモールドに沿って切るだけで簡単にデザインと同じモールドが彫れます。

投稿済みのデザインはデータを載せる方法(多分てか、絶対ムリ)が分からんかったので、データでは無く画像なんでそのまま印刷しても実寸大にはなりません...スマン

一応寸法としては、画像のデザインが8.7mm×2.5mmで、艦橋部分の突出した部分を除けば8.7mm×2mm、オリジナルのキマリスヴィダールのバインダーは8.7mm×3mmです。(てかこの情報誰得よ?)

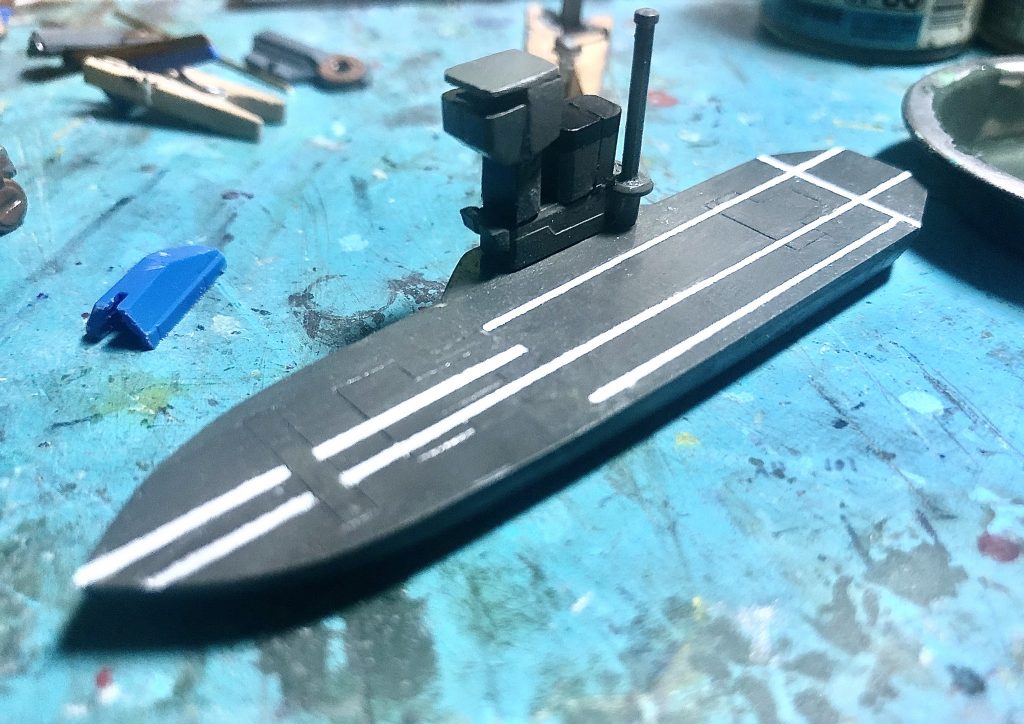

甲板の塗装と艦橋の仮組みをした状態です。思ってたより船っぽく仕上がってて自分でも驚いた。いつも通り画像を撮り忘れてるけど、この画像の奥にボウガンの艤装の作成途中の物が写ってます。ボウガン部分は緑のマガジンと弦の代わりの真鍮線以外は全てダブルオーダイバーの武器をノコで分割して組み合わせた物です
甲板の塗装と艦橋の仮組みをした状態です。
思ってたより船っぽく仕上がってて自分でも驚いた。

いつも通り画像を撮り忘れてるけど、この画像の奥にボウガンの艤装の作成途中の物が写ってます。
ボウガン部分は緑のマガジンと弦の代わりの真鍮線以外は全てダブルオーダイバーの武器をノコで分割して組み合わせた物です
全体を塗装後に最後の仮組みをした状態です艦これの大鳳では艦橋にあたる艤装は右側に別途展開されていましたが、接続箇所やプラ板切り出しのトラブルによるパーツ形状の問題から、多少のオリジナリティとして甲板上にに配置しましたまあ艦底部分にダインスレイヴがぶっ刺さって(生えて)る時点でオリジナリティもクソも無いですが追記投稿して暫くして知人に指摘されて気付いた.....甲板のライン一本引き忘れてる....修正するの面倒い...どうしよ
全体を塗装後に最後の仮組みをした状態です

艦これの大鳳では艦橋にあたる艤装は右側に別途展開されていましたが、接続箇所やプラ板切り出しのトラブルによるパーツ形状の問題から、多少のオリジナリティとして甲板上にに配置しました

まあ艦底部分にダインスレイヴがぶっ刺さって(生えて)る時点でオリジナリティもクソも無いですが

追記
投稿して暫くして知人に指摘されて気付いた.....甲板のライン一本引き忘れてる....
修正するの面倒い...どうしよ

(作るの)思ったより疲れた。 けどまぁ、そこまで違和感無くて驚いてる。
