HGBD:R 1/144 ν-ジオンガンダム

グーモーニーヽ( ゚ω゚)┘ハァームチムチ
HGBD:Rシリーズのνジオンガンダムを改造しました
制作のコンセプトは、体型の若干の変更とジオニックソードの接続方式の変更、そしてキットの構造を活かしながらの可動範囲の拡大です
可動範囲拡大の目標としては、パッケージイラストのポーズと俗に言う”勇者パース”が取れるようにすることを目指しました

実は去年に完成しておりましたが、写真写りが悪く前回のGBSコンに投稿できませんでした
今回一部パーツを作り直し、トップコートも吹きまして、ようやく投稿できるようになりました!

それではよろしくおねがいします

最初に手を付けたのが足首でした、バインダーガンのBJ大の受けと球形ポリキャップ、関節技ボールジョイントミニを使用しました太ももは内部フレーム(?)を生かして横ロール可能にしましたが、切断位置をもう少し下にするべきでした大型化した二の腕の上半分には、バインダーガンのBJ大の受けと球形ポリキャップが内蔵されています当然入り切らないのでプラバンで囲って大型化しました

最初に手を付けたのが足首でした、バインダーガンのBJ大の受けと球形ポリキャップ、関節技ボールジョイントミニを使用しました
太ももは内部フレーム(?)を生かして横ロール可能にしましたが、切断位置をもう少し下にするべきでした

大型化した二の腕の上半分には、バインダーガンのBJ大の受けと球形ポリキャップが内蔵されています
当然入り切らないのでプラバンで囲って大型化しました

バックパックは両側をプラバンで挟み込んで大型化、本体との接続部分を少し上に移動させていますジオニックソードとの接続は、ダイソーで購入した磁石によって接続されています、元キットより見栄えが良くなったのではないかとしかしながら、ジオニックソードのギミックによって重量が増えまして…そのままだと直立が難しくなり、急遽スタンドを制作しました…

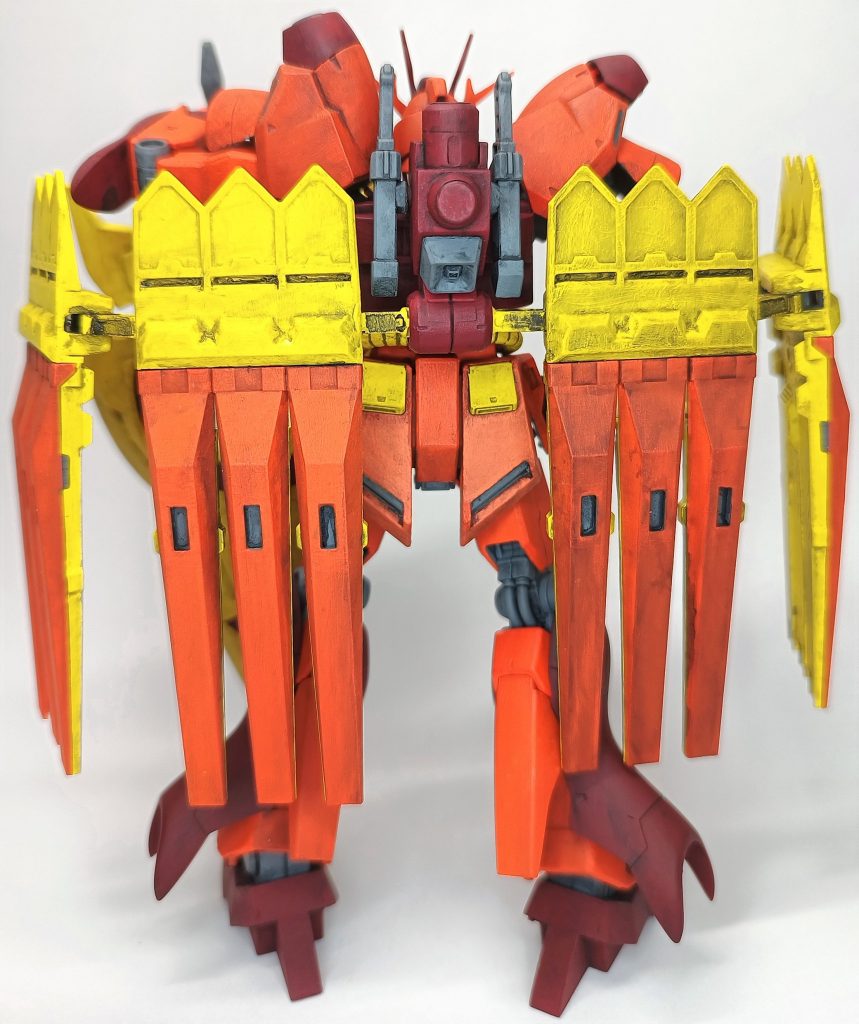

バックパックは両側をプラバンで挟み込んで大型化、本体との接続部分を少し上に移動させています
ジオニックソードとの接続は、ダイソーで購入した磁石によって接続されています、元キットより見栄えが良くなったのではないかと

しかしながら、ジオニックソードのギミックによって重量が増えまして…そのままだと直立が難しくなり、急遽スタンドを制作しました…

地味にお気に入りのポーズです、元キットでは不可能な肩パーツの位置だと思います肩の球体パーツと肩パーツを、関節技ダブルボールジョイントの一番小さい物で接続していますところが、それだと外側から丸見えになってしまいましたので、肩のサザビーっぽい部分の穴を埋めて見えにくくしました

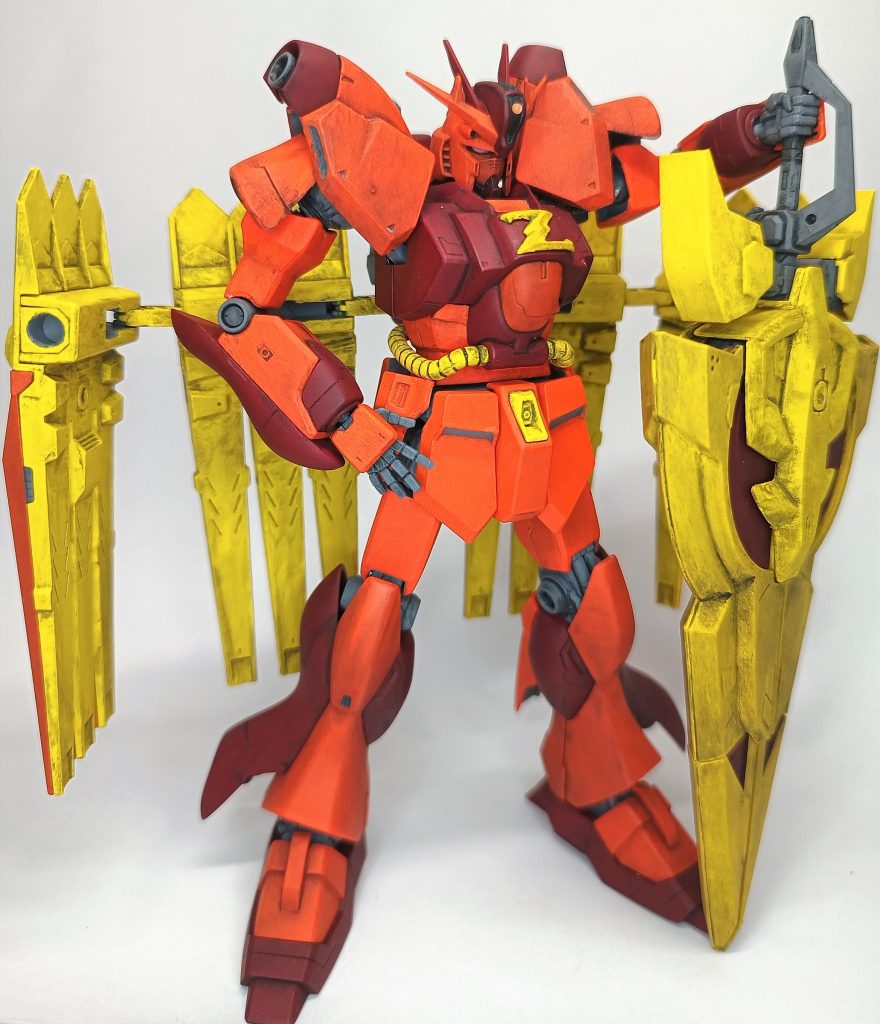

地味にお気に入りのポーズです、元キットでは不可能な肩パーツの位置だと思います
肩の球体パーツと肩パーツを、関節技ダブルボールジョイントの一番小さい物で接続しています
ところが、それだと外側から丸見えになってしまいましたので、肩のサザビーっぽい部分の穴を埋めて見えにくくしました

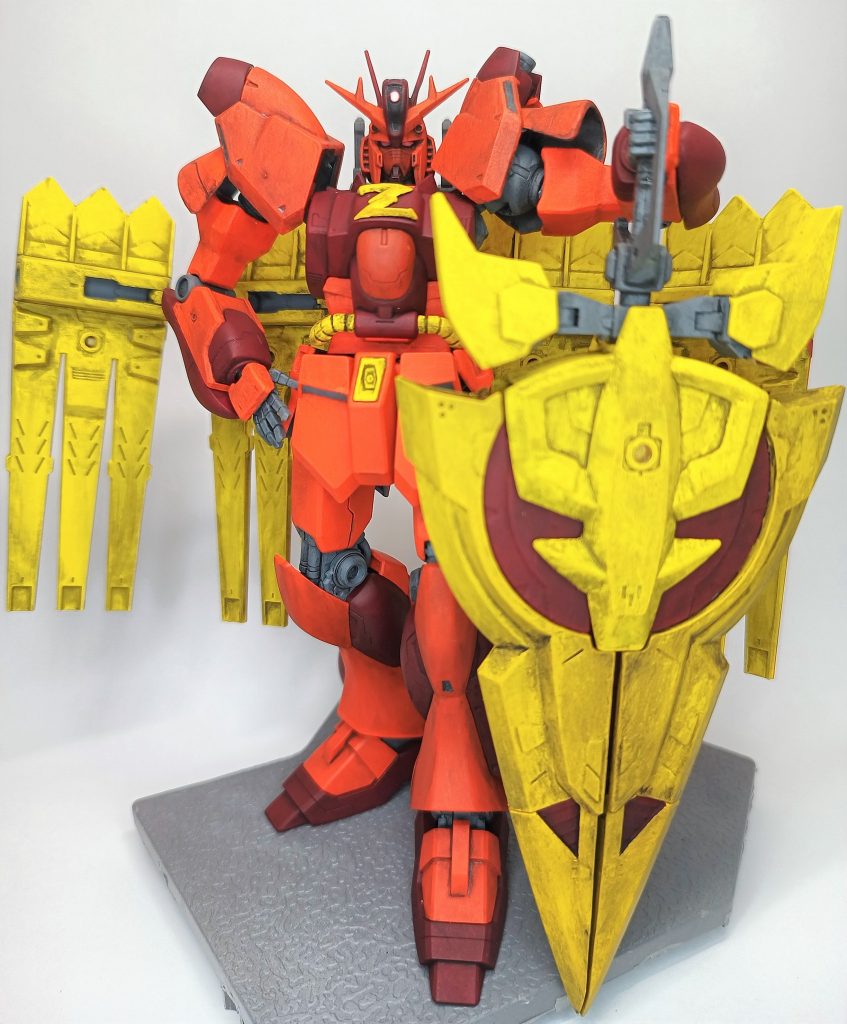

パッケージイラストのポーズを正面から撮ったものです足は開いていた方がポーズは取りやすかったですが…次回は太ももの横ロールだけでなく、延長ギミックも仕込みたいなと思いました

パッケージイラストのポーズを正面から撮ったものです
足は開いていた方がポーズは取りやすかったですが…
次回は太ももの横ロールだけでなく、延長ギミックも仕込みたいなと思いました

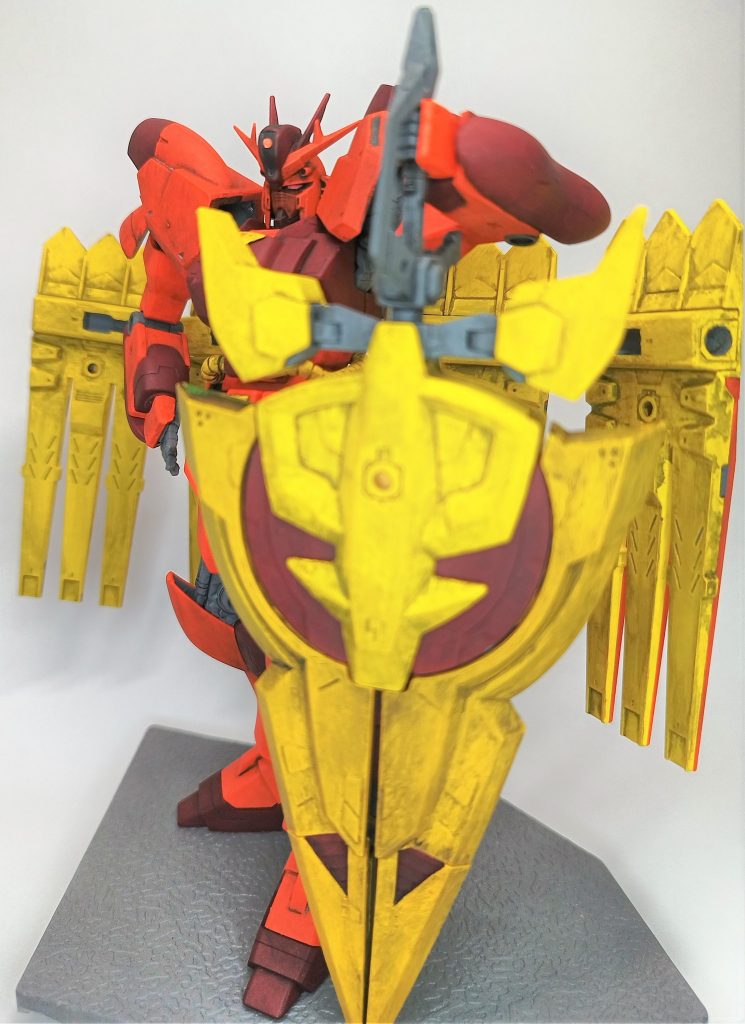

パッケージイラストのポーズです腕部の可動部位の追加によってそれらしいポーズを取れるようになりました

パッケージイラストのポーズです
腕部の可動部位の追加によってそれらしいポーズを取れるようになりました

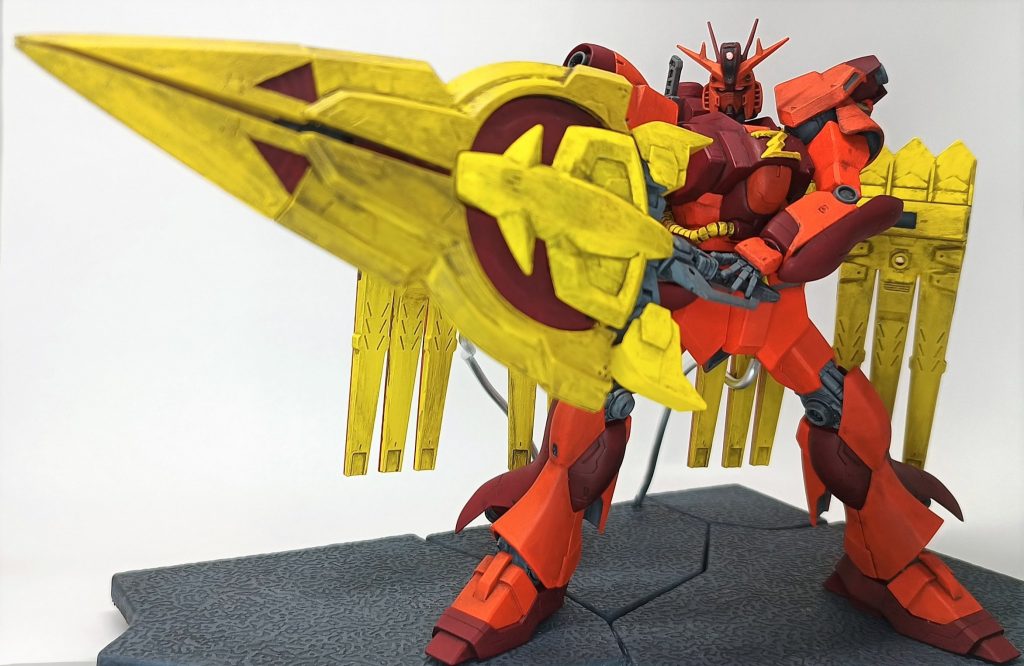

みんな大好き勇者パースです最近のキットの様に肩がBJで無くとも、何とかこの取れるようになりました足首の改造によって脚を広げても設置するようにもなりましたしかしながら流石にジオニックソードが重いので、ダイソーの3mmアルミ線で保持しています

みんな大好き勇者パースです
最近のキットの様に肩がBJで無くとも、何とかこの取れるようになりました
足首の改造によって脚を広げても設置するようにもなりました
しかしながら流石にジオニックソードが重いので、ダイソーの3mmアルミ線で保持しています

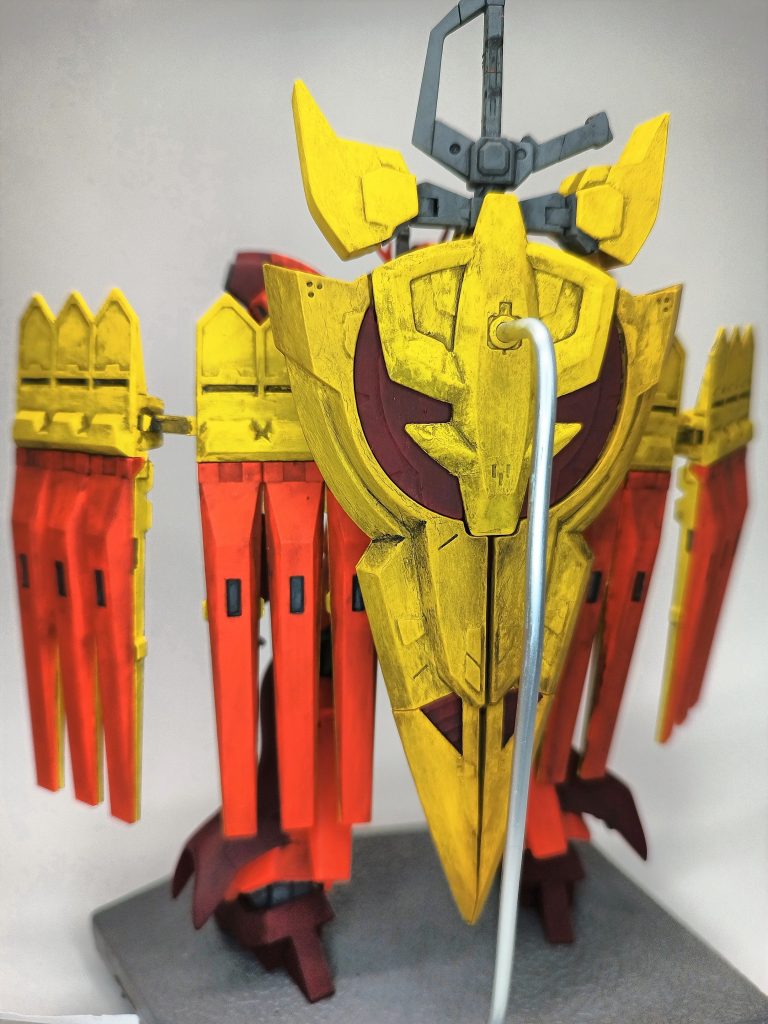

ジオニックソードの改造にはかなり苦労しました剣先端にはダイソーの磁石を使用しており、ダボを使わずとも閉じられるにしています…が、完全には閉まらなかったようです…実はこの部位はリベンジしたものでしたが、前に作った時の物よりは閉じられるようになりましたしかしながら、ギミックを動かす際にパーツが擦れないように切ったり削ったりしましたが、やはり剥がれるのを防げませんでしたので封印しています

ジオニックソードの改造にはかなり苦労しました
剣先端にはダイソーの磁石を使用しており、ダボを使わずとも閉じられるにしています…が、完全には閉まらなかったようです…
実はこの部位はリベンジしたものでしたが、前に作った時の物よりは閉じられるようになりました

しかしながら、ギミックを動かす際にパーツが擦れないように切ったり削ったりしましたが、やはり剥がれるのを防げませんでしたので封印しています

スタンドを使わずともこのポーズで自立できましたこのポーズでケースに入れて展示してあります・塗装についてターナーミルクペイントマルチプライマーの上から、ターナーアクリルガッシュを筆塗り、その後Mr.ウェザリングカラー・マルチブラックでウォッシングし、最後にMr.プレミアムトップコートつや消しの順に塗装しました赤→バーミリオン+ジェッソ一滴濃い赤→クリムゾン黃→パーマネントイエロー+ジェッソ一滴グレー→ニュートラルグレー5如何だったでしょうか?ご閲覧ありがとうございましたヽ( ゚ω゚)┘ハァームチムチケイグ

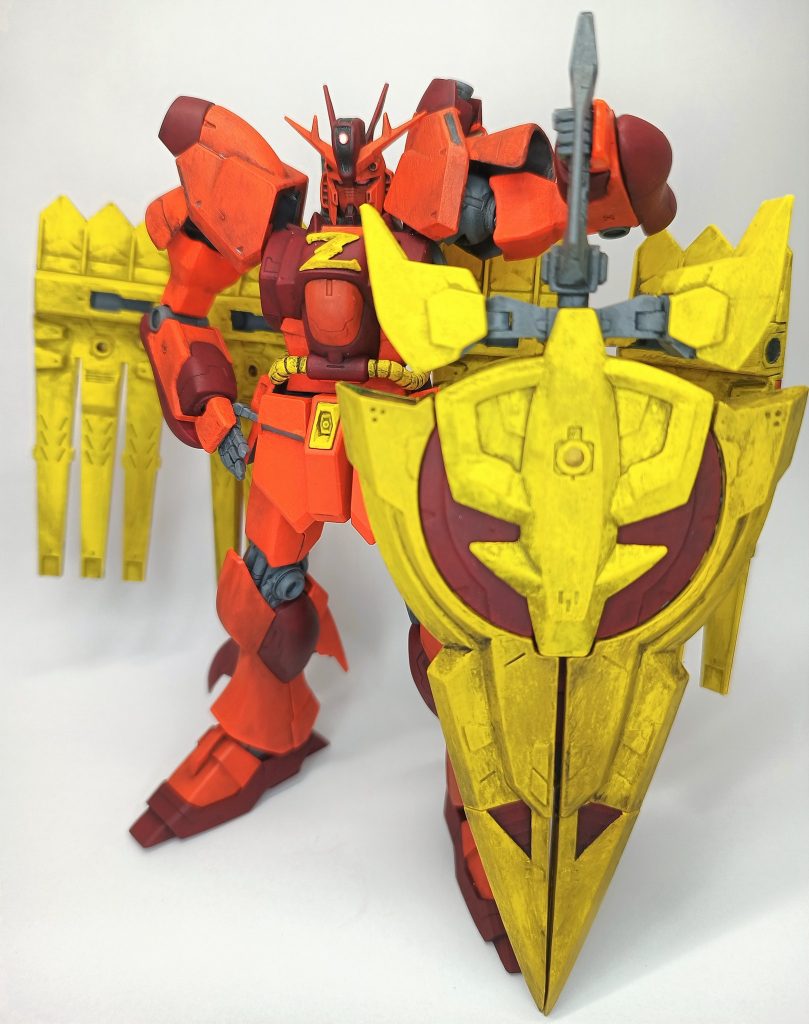

スタンドを使わずともこのポーズで自立できました
このポーズでケースに入れて展示してあります

・塗装について
ターナーミルクペイントマルチプライマーの上から、ターナーアクリルガッシュを筆塗り、その後Mr.ウェザリングカラー・マルチブラックでウォッシングし、最後にMr.プレミアムトップコートつや消しの順に塗装しました
赤→バーミリオン+ジェッソ一滴
濃い赤→クリムゾン
黃→パーマネントイエロー+ジェッソ一滴
グレー→ニュートラルグレー5

如何だったでしょうか?
ご閲覧ありがとうございましたヽ( ゚ω゚)┘ハァームチムチケイグ

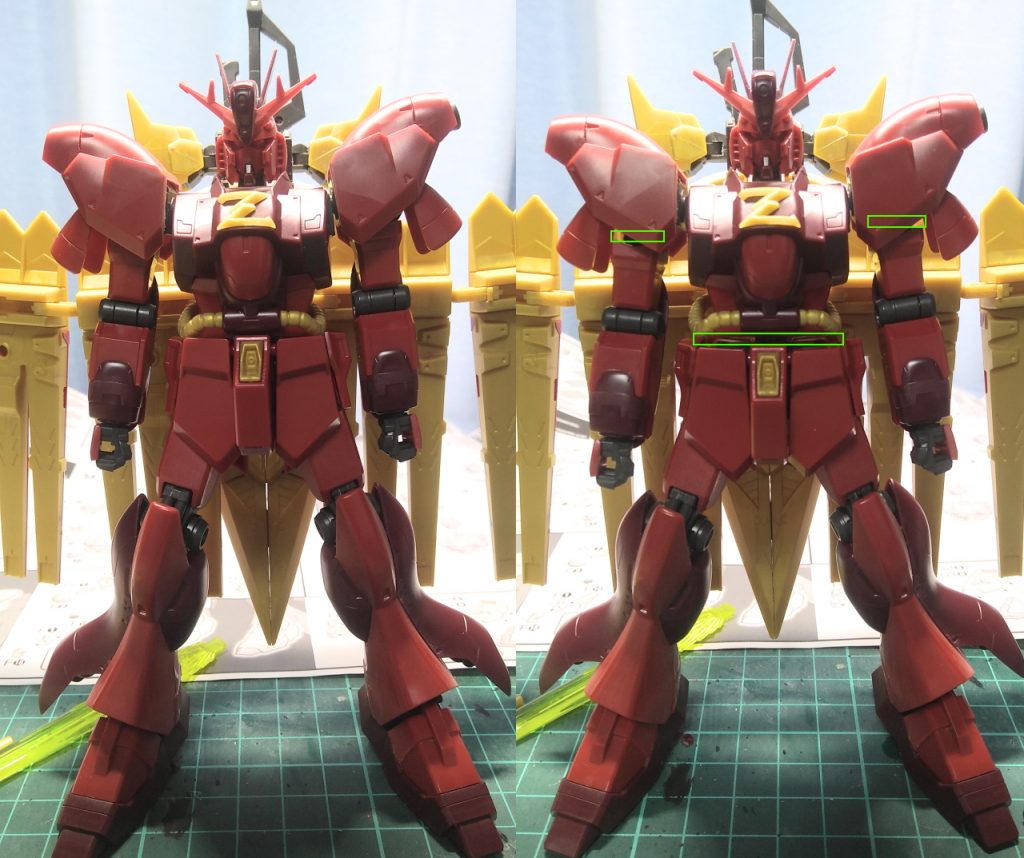

体型は右の図を目標としました

体型は右の図を目標としました

製作工程です①→足首は元キットの物を使わず、ピッタリ入った関節技ボールジョイントミニを使用、その軸に球体ポリキャップを接続し、バインダーガンのボールジョイント受け大をグルーガンで固定しています②→太もも内部フレームを切断し、上側内部にコトブキヤのHIPS製ジョイントキャップを接着しました(ぴったり)⑤→胴体を延長する為、内部のポリキャップの位置を下げています、固定はグルーガンです③→ポリキャップの位置を下げたからか、前方向に傾けることが出来る様になりました、しかしそれだと後ろから見た際隙間ができるので、それを隠すためリヤアーマーをスライドできるようにしました(通称”ケツライド”)、HIPSキャップとランナーの組み合わせですこの影響で、サイドアーマーはコトブキヤのABSユニット02で接続しました④→ケツライドの効果

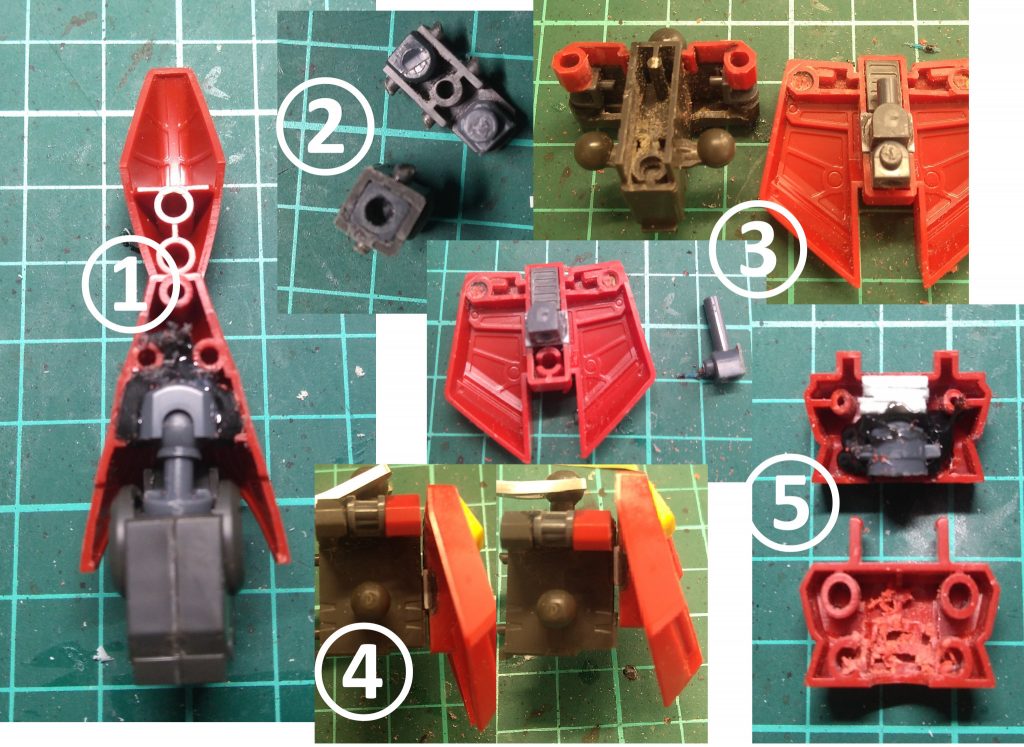

製作工程です
①→足首は元キットの物を使わず、ピッタリ入った関節技ボールジョイントミニを使用、その軸に球体ポリキャップを接続し、バインダーガンのボールジョイント受け大をグルーガンで固定しています


②→太もも内部フレームを切断し、上側内部にコトブキヤのHIPS製ジョイントキャップを接着しました(ぴったり)


⑤→胴体を延長する為、内部のポリキャップの位置を下げています、固定はグルーガンです


③→ポリキャップの位置を下げたからか、前方向に傾けることが出来る様になりました、しかしそれだと後ろから見た際隙間ができるので、それを隠すためリヤアーマーをスライドできるようにしました(通称”ケツライド”)、HIPSキャップとランナーの組み合わせです
この影響で、サイドアーマーはコトブキヤのABSユニット02で接続しました

④→ケツライドの効果

肩の構造です内部の球形パーツに関節技ダブルボールジョイント小を組み込みました右上の写真は、肩パーツにボールジョイント受けを固定した際の物です

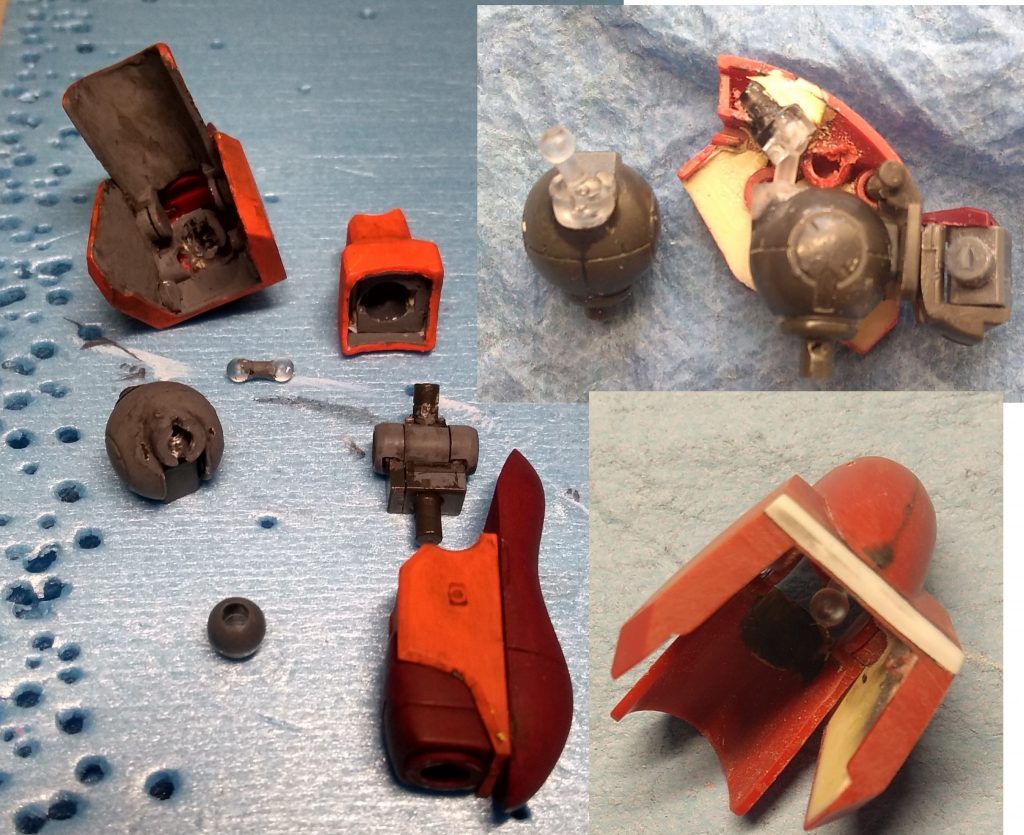

肩の構造です
内部の球形パーツに関節技ダブルボールジョイント小を組み込みました
右上の写真は、肩パーツにボールジョイント受けを固定した際の物です

ジオニックソードの改造とバックパックです①→クリアランス確保のため0.5㎜プラバンで幅増ししています肉抜き穴を埋め、バックパック接続用の四角い穴を基準にダイソーの磁石を接着しました②→剣の先端です、これもダイソーの磁石を接着しています③→剣の内部です、濃い緑と薄い緑が重なる部分を切断し段差をなくして一直線にしています赤いシートは、セリアの反射シートです④バックパックです、プラバンで囲って大型化、銀色はダイソーの磁石その下のグレーはバーニアを使っています

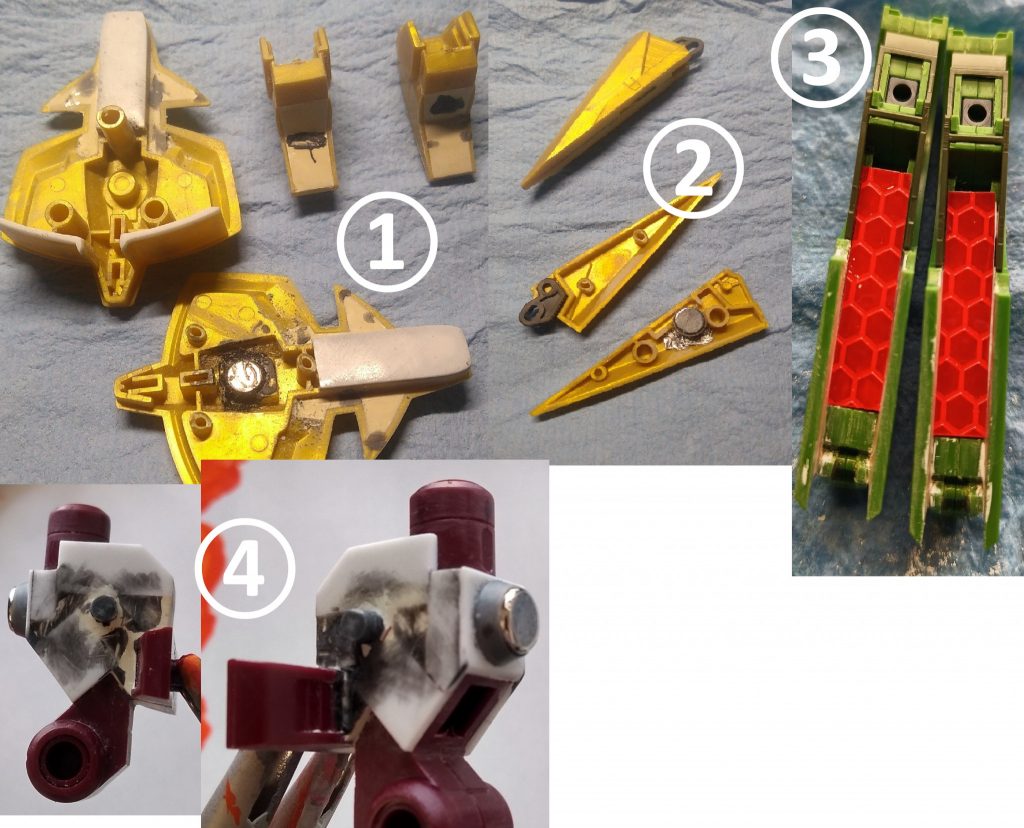

ジオニックソードの改造とバックパックです
①→クリアランス確保のため0.5㎜プラバンで幅増ししています
肉抜き穴を埋め、バックパック接続用の四角い穴を基準にダイソーの磁石を接着しました

②→剣の先端です、これもダイソーの磁石を接着しています

③→剣の内部です、濃い緑と薄い緑が重なる部分を切断し段差をなくして一直線にしています
赤いシートは、セリアの反射シートです

④バックパックです、プラバンで囲って大型化、銀色はダイソーの磁石その下のグレーはバーニアを使っています

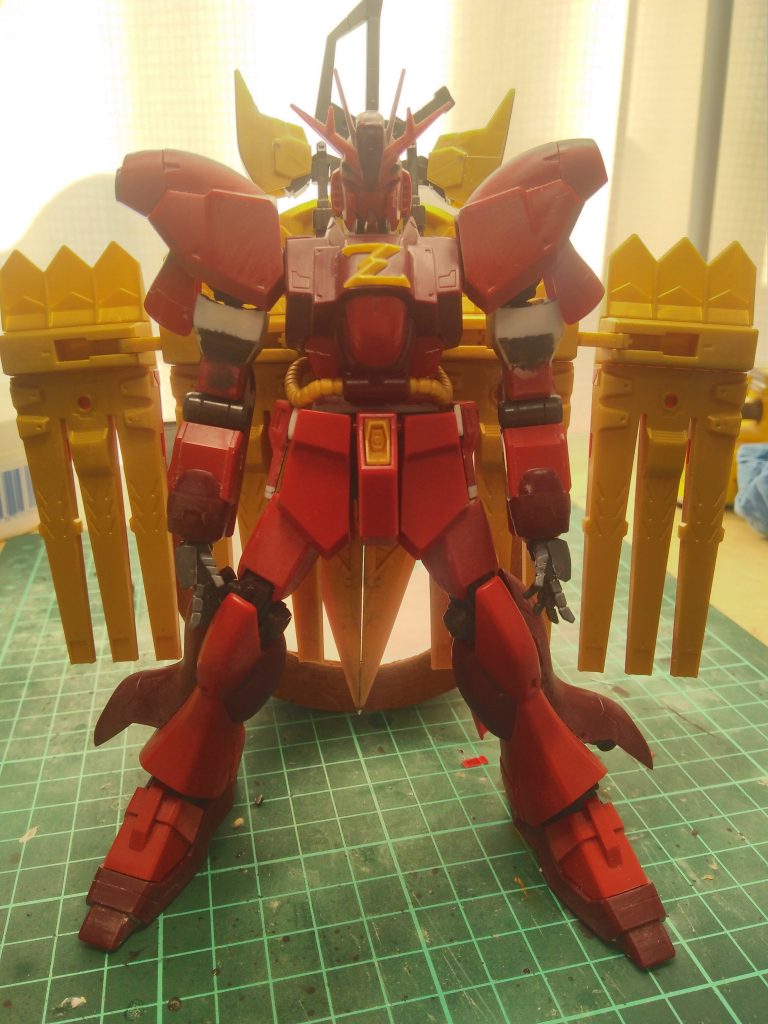

塗装前です二の腕はプラバンで囲って大型化サイドアーマーも若干延長しています手首はビルドハンズ角型を使用しました

塗装前です
二の腕はプラバンで囲って大型化
サイドアーマーも若干延長しています
手首はビルドハンズ角型を使用しました

オマケダイソーで売ってる物で作った超手抜きスタンドです接続は3mmアルミ線で、ポリプロピレン製の屋外用タイルを切った物に穴を開けて接着しました接着法は試行錯誤中ですが今回は、ボンドウルトラ多用途SUの金とグルーガンを使いました

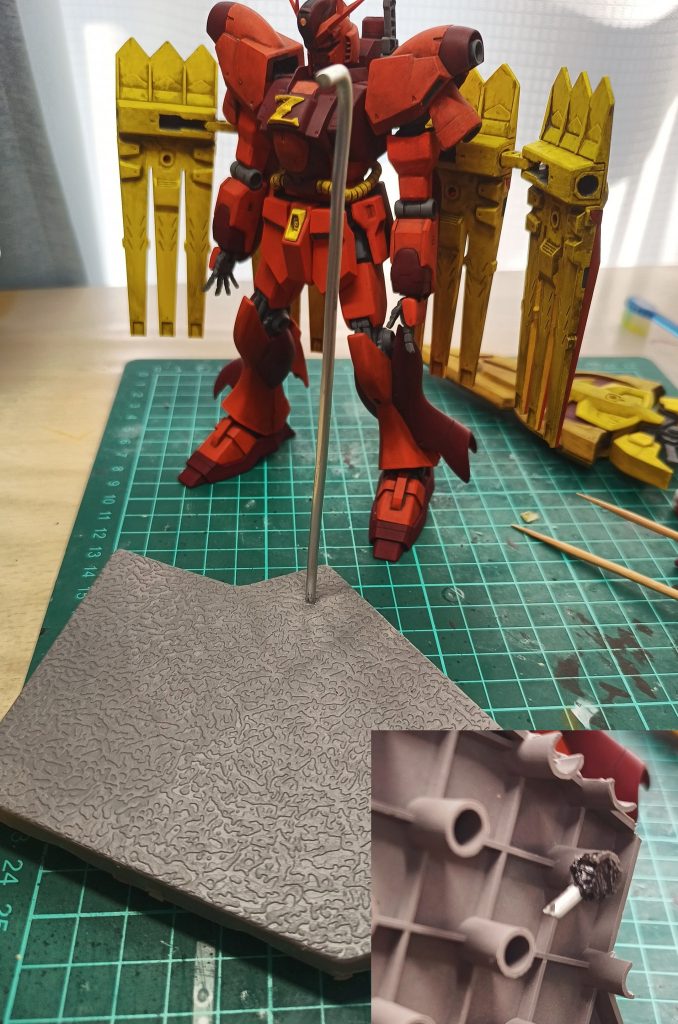

オマケ
ダイソーで売ってる物で作った超手抜きスタンドです
接続は3mmアルミ線で、ポリプロピレン製の屋外用タイルを切った物に穴を開けて接着しました
接着法は試行錯誤中ですが今回は、ボンドウルトラ多用途SUの金とグルーガンを使いました

ヽ( ゚ω゚)┘ハァームチムチ!GBSコン!投稿イクッ!投稿イクッ!
