ウィンダムの膝関節交換 後編

  • 104
  • 0
  • 0

それではウィンダム膝関節交換後半戦いきましょう!

そしてさっそく申し訳ないんですが左脚加工する時の写真撮り忘れたんで右脚の加工の写真を載せます!

それでは黒く塗ってある部分をカットしていきます。

それでは黒く塗ってある部分をカットしていきます。

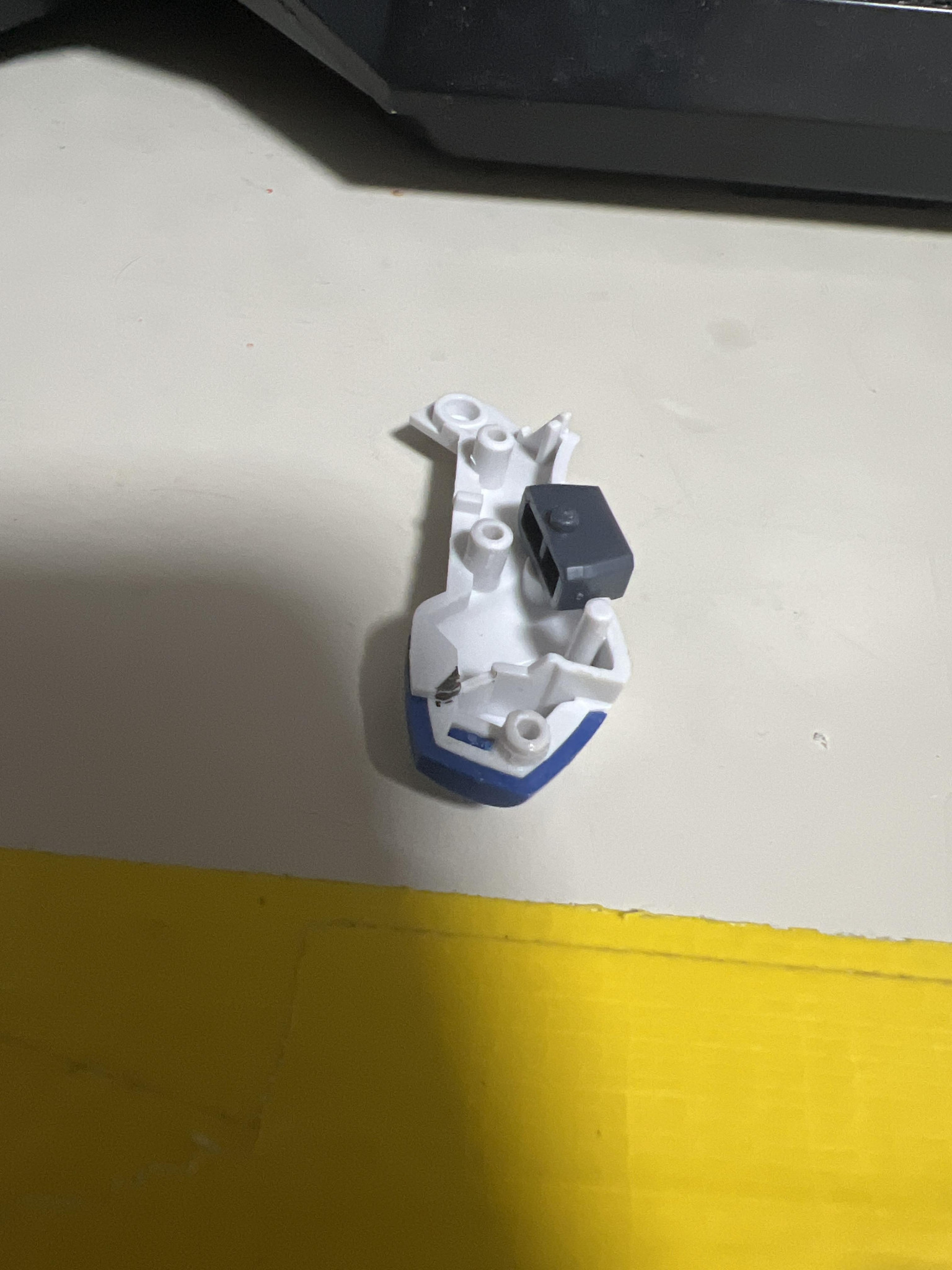

まずは画像のように薄い部分を先にカットしちゃいます。スラスター側より短いので楽そうですがここもカッターでゆっくり何度か往復して切ります。切り終えたらお待ちかねの土台です!

まずは画像のように薄い部分を先にカットしちゃいます。

スラスター側より短いので楽そうですがここもカッターでゆっくり何度か往復して切ります。

切り終えたらお待ちかねの土台です!

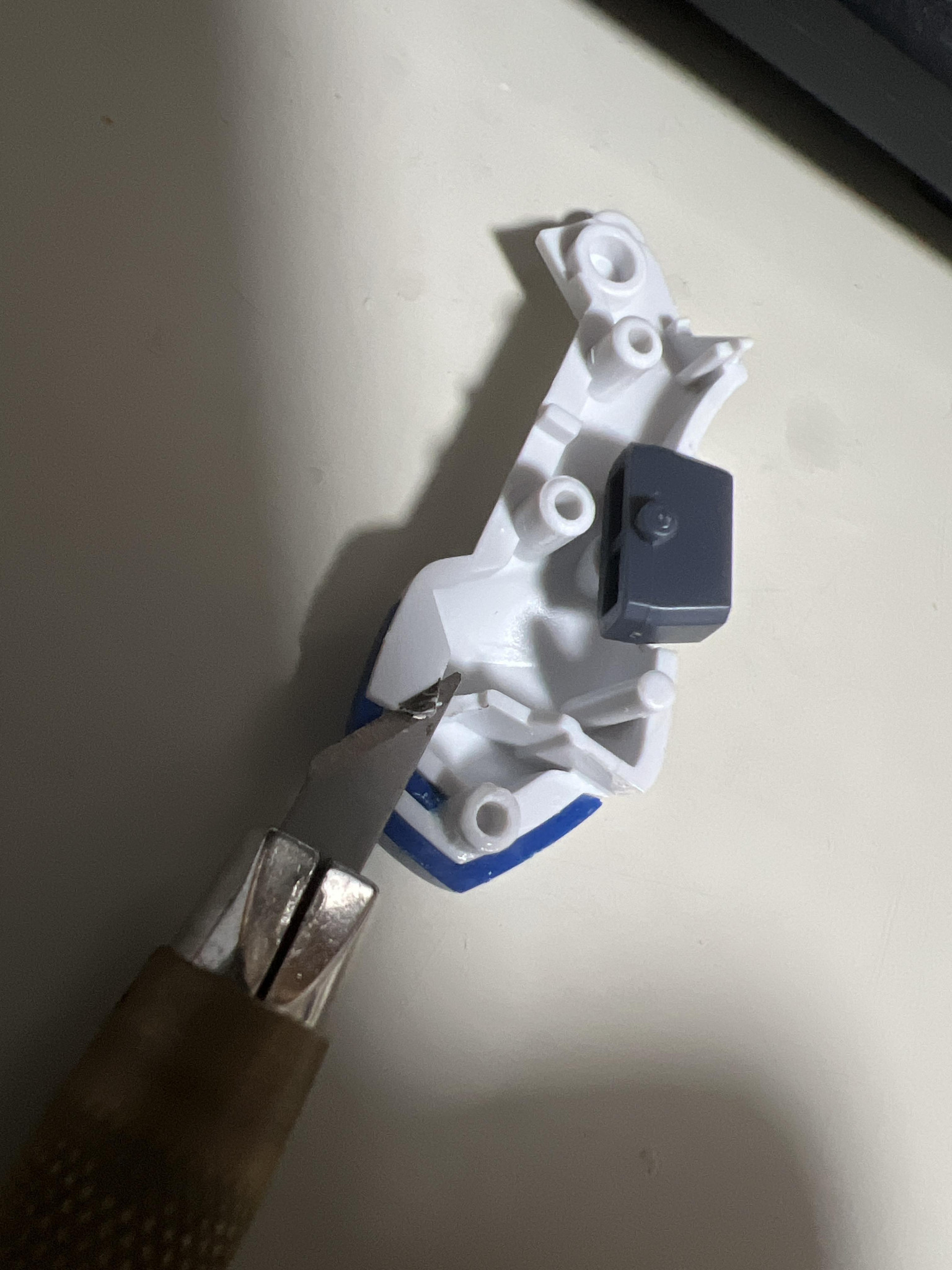

まず土台の下部分を黒い部分に沿って刃を入れて行きます。あまり先端でやり過ぎると使ってるカッターやデザインナイフによってはボキッと先端折れて危険なのでなるべく細くなってる先端は避けましょう。

まず土台の下部分を黒い部分に沿って刃を入れて行きます。

あまり先端でやり過ぎると使ってるカッターやデザインナイフによってはボキッと先端折れて危険なのでなるべく細くなってる先端は避けましょう。

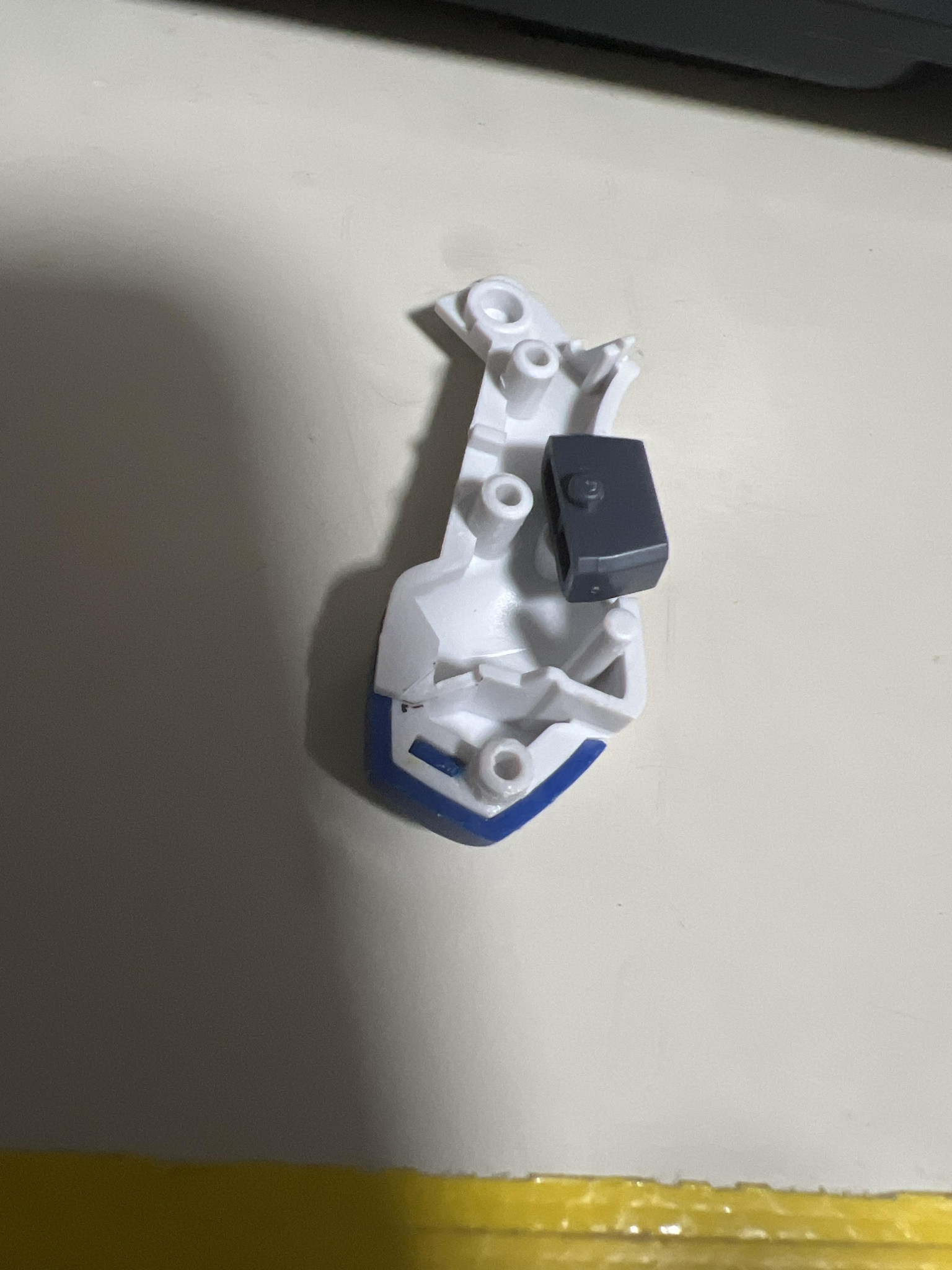

あとは縦向きに刃を入れて黒い部分を切り離せばOKです!先に切ってた部分と高さを合わせたら完了です!

あとは縦向きに刃を入れて黒い部分を切り離せばOKです!

先に切ってた部分と高さを合わせたら完了です!

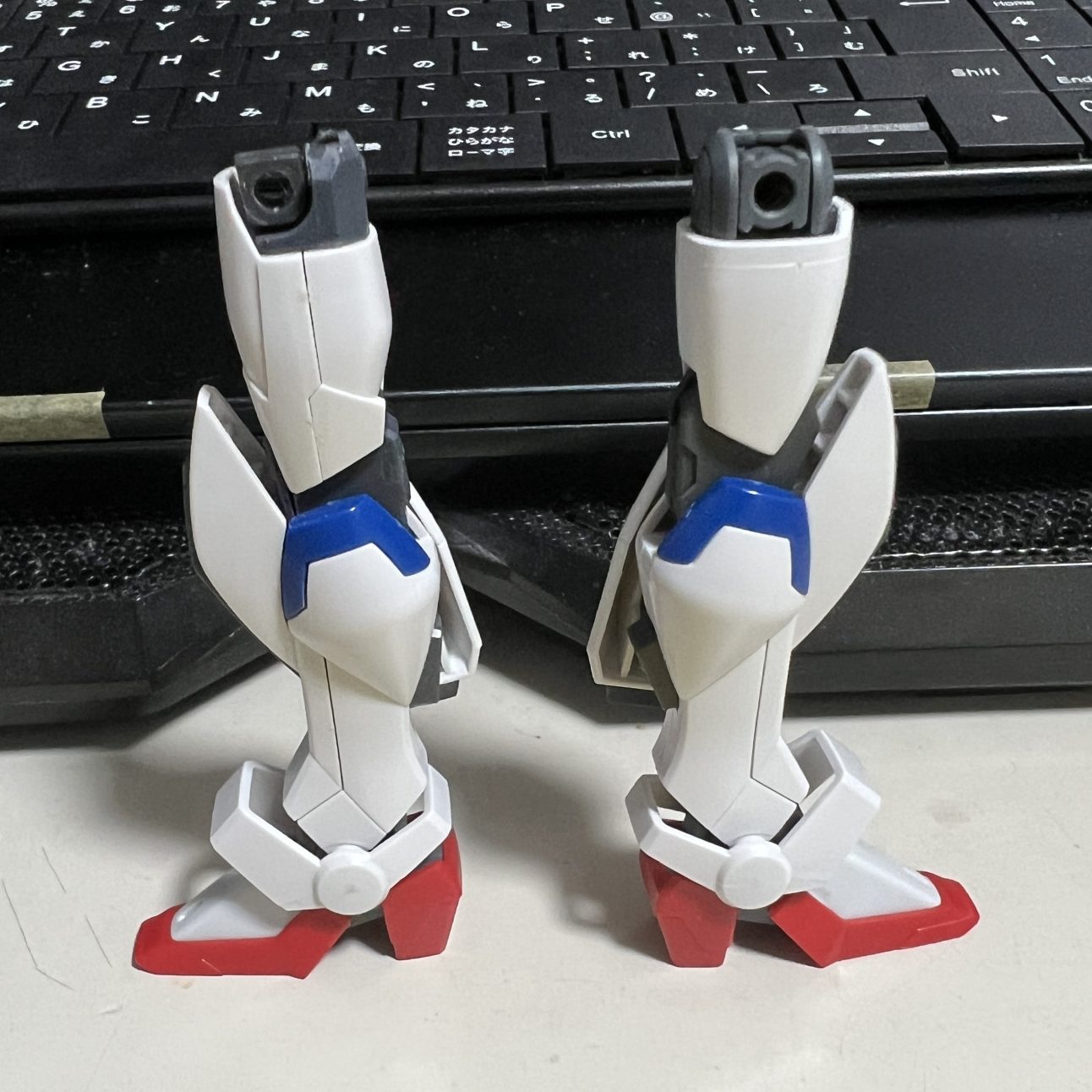

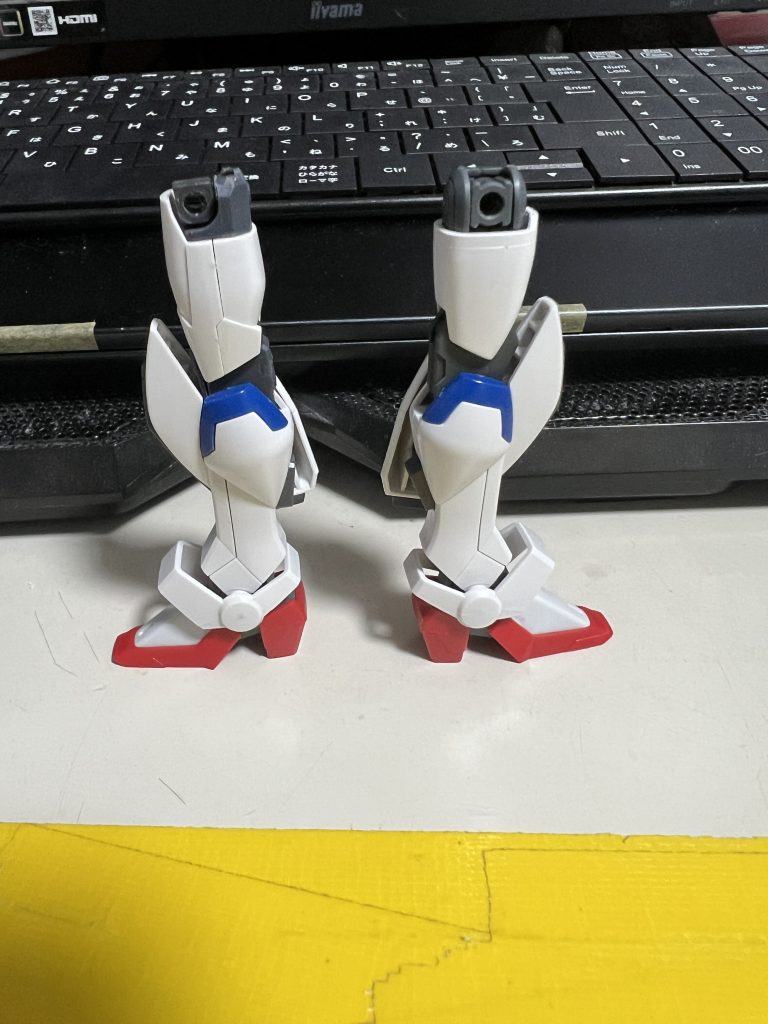

あとは組み立て右脚完成です!

あとは組み立て右脚完成です!

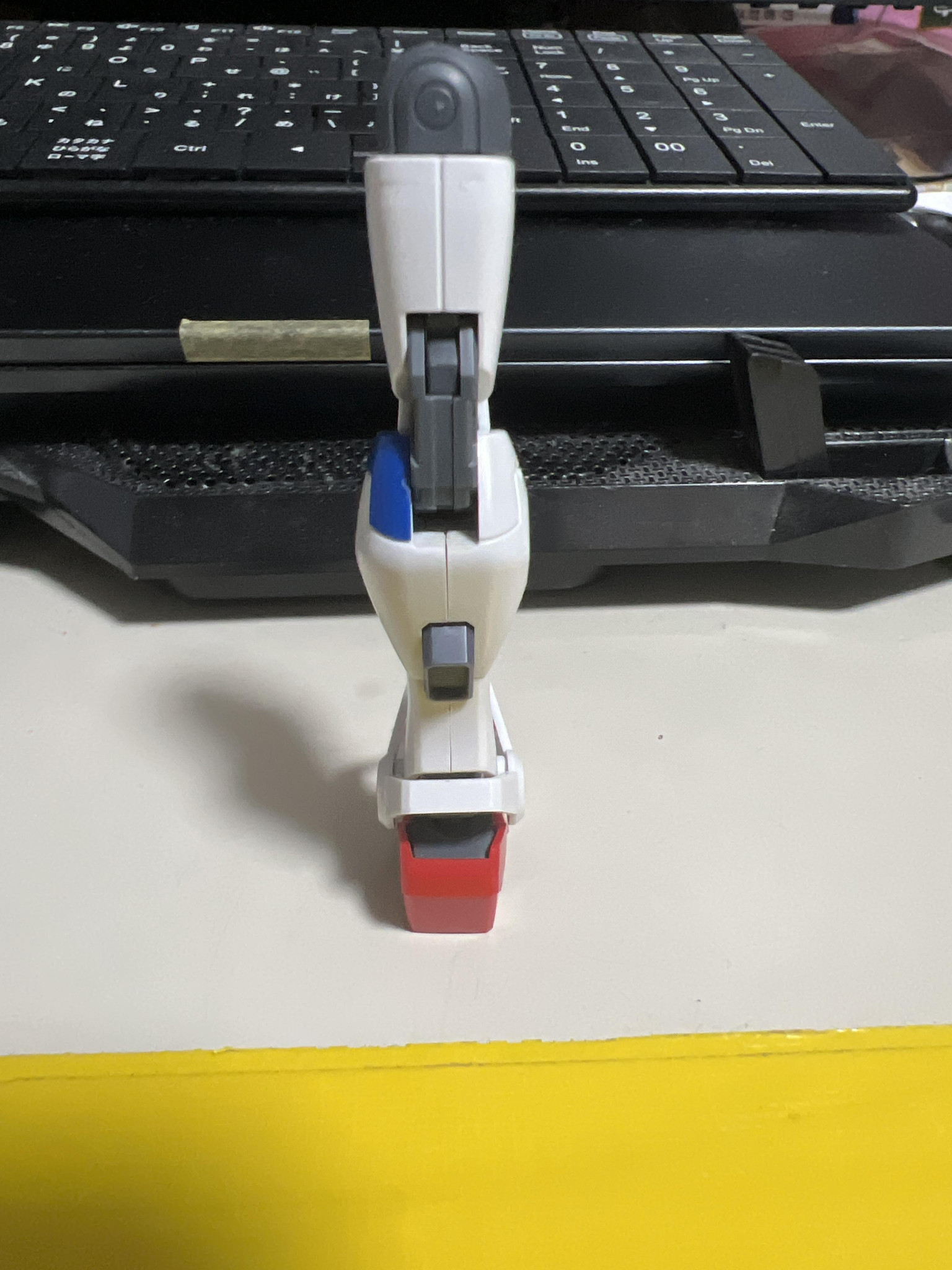

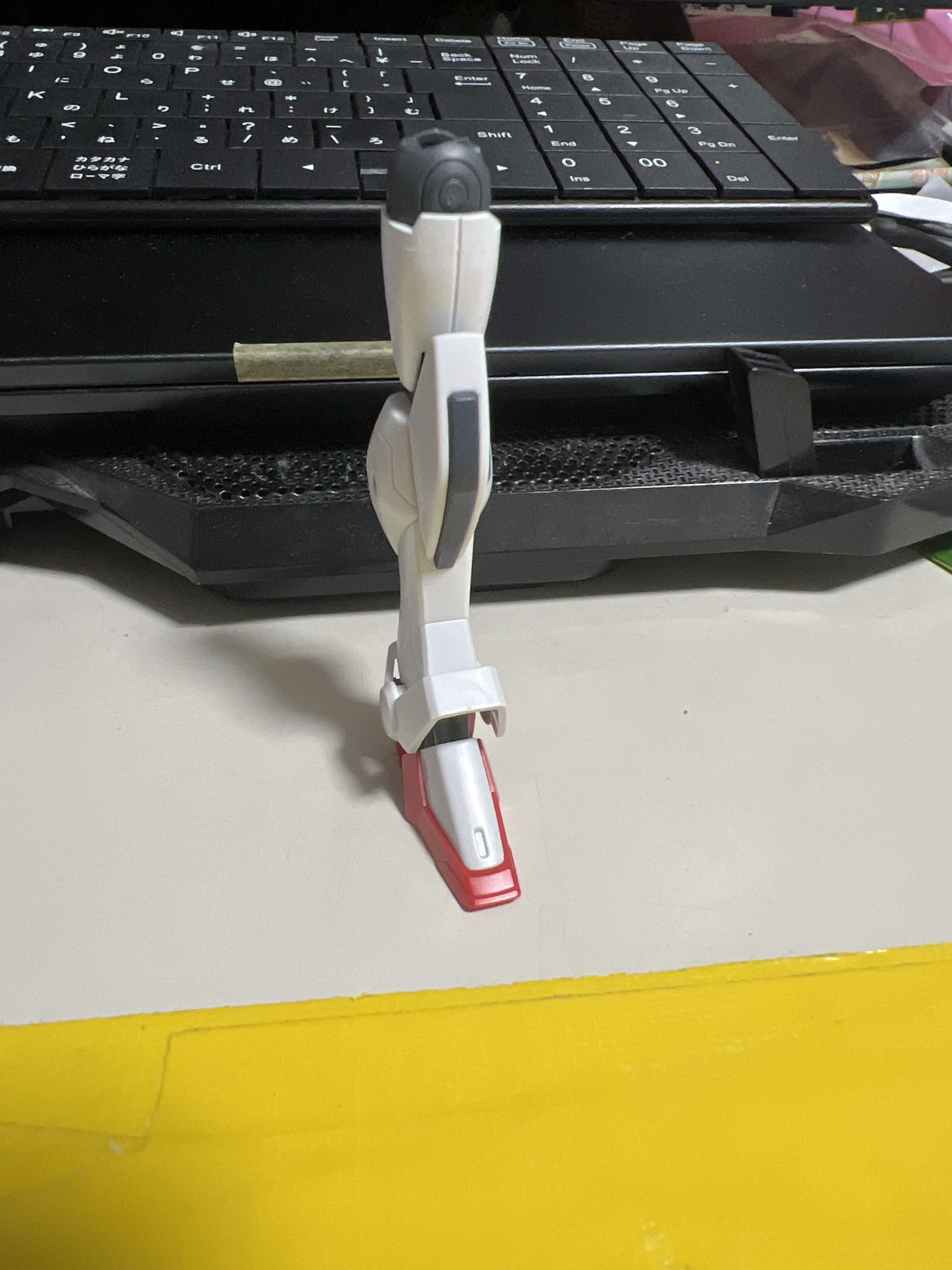

ちなみにウィンダムの関節よりライフリの関節0.2mmほど厚くなってるのでこのようにはめた後脹脛に隙間が出来たりします。こうゆう時は脹脛のスラスター側を少しヤスってあげるとピッタリ嵌まるようになります。0.1mm単位で左右バランスよく削るなんて俺は出来ないんでどっちもスラスター側をやすって誤魔化してます笑

ちなみにウィンダムの関節よりライフリの関節0.2mmほど厚くなってるのでこのようにはめた後脹脛に隙間が出来たりします。

こうゆう時は脹脛のスラスター側を少しヤスってあげるとピッタリ嵌まるようになります。

0.1mm単位で左右バランスよく削るなんて俺は出来ないんでどっちもスラスター側をやすって誤魔化してます笑

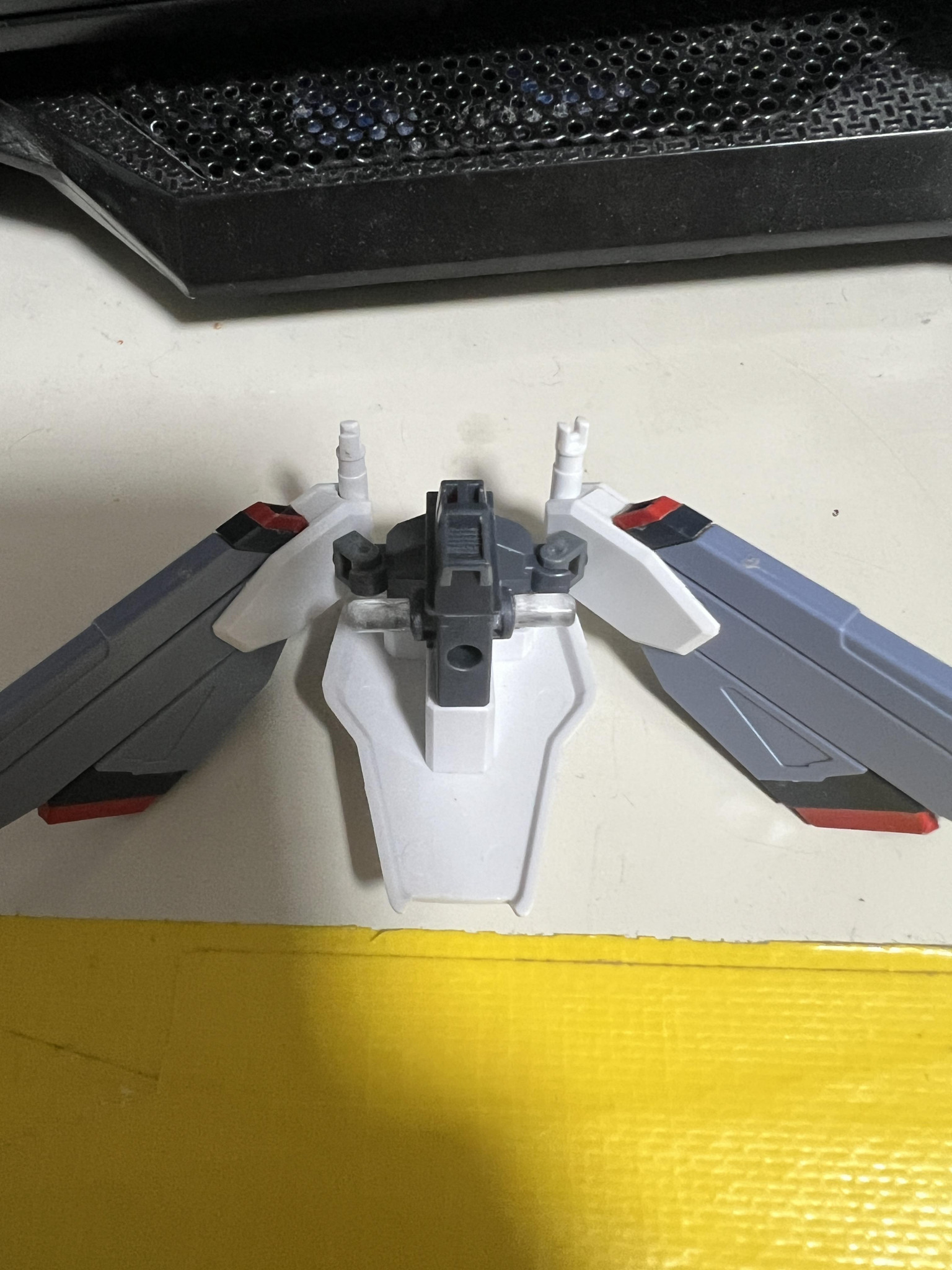

あと完成後に股関節取り付けたらキツくて股関節の軸ねじ切れました笑俺は画像のように3mmの透明のプラ棒を加工して刺したんですけど、普通に足の軸受を3mmのドリルで合わせた方が早いし楽です笑軸は指す時硬かったらやすったりして調節しましょう笑こうゆういらん手間が増えます笑

あと完成後に股関節取り付けたらキツくて股関節の軸ねじ切れました笑

俺は画像のように3mmの透明のプラ棒を加工して刺したんですけど、普通に足の軸受を3mmのドリルで合わせた方が早いし楽です笑

軸は指す時硬かったらやすったりして調節しましょう笑

こうゆういらん手間が増えます笑

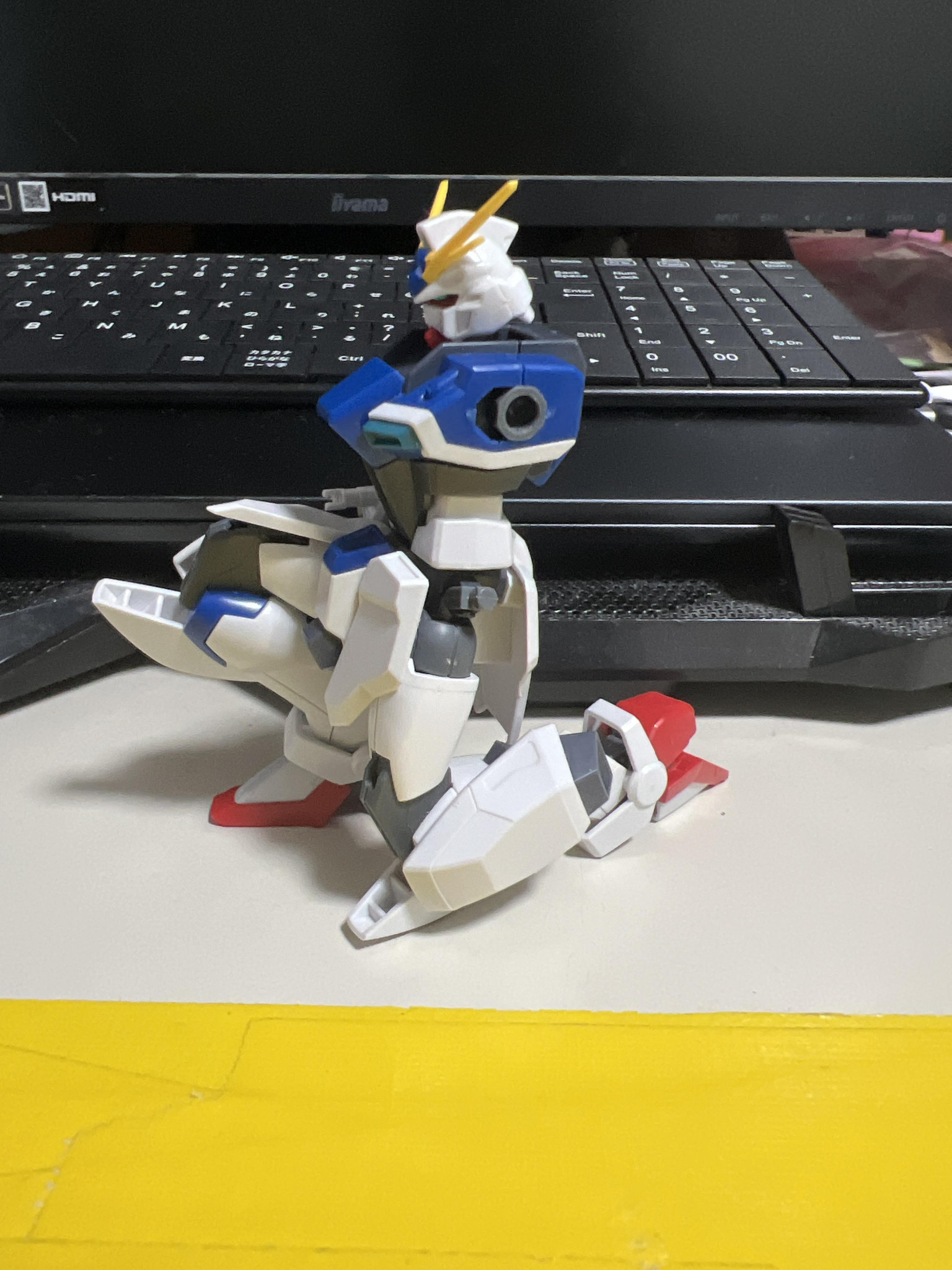

戻して膝立ちさせてみました。もともとウィンダムは胴体が垂直になるくらいのキモいくらい綺麗な膝立ち出来るんですけどこれは少しだけ胴体仰け反ってますね。多分脹脛の方が関節の奥行きが少し広がったことにより可動範囲に制限が付いてしまってるので脹脛の裏を少し加工すれば綺麗な膝立ちが出来るようになるはず!?笑まあ及第点でしょう!長くなりましたがこれにてウィンダムの膝関節置換完了です!ウィンダムの関節が南国の人形みたいにぷらんぷらんして来たら是非膝関節の交換も視野に!っと言いたいところですが関節強化ペン使う方が普通に楽だと思うんでぶっちゃけ緩みを治すだけならそっちをお勧めします笑膝関節にディテールが欲しいとか改造の練習してみたいって人は今回のやり方オススメです!ということでみなさんウィンダムの大量再販を祈りましょう!笑では!

戻して膝立ちさせてみました。

もともとウィンダムは胴体が垂直になるくらいのキモいくらい綺麗な膝立ち出来るんですけどこれは少しだけ胴体仰け反ってますね。

多分脹脛の方が関節の奥行きが少し広がったことにより可動範囲に制限が付いてしまってるので脹脛の裏を少し加工すれば綺麗な膝立ちが出来るようになるはず!?笑

まあ及第点でしょう!

長くなりましたがこれにてウィンダムの膝関節置換完了です!

ウィンダムの関節が南国の人形みたいにぷらんぷらんして来たら是非膝関節の交換も視野に!

っと言いたいところですが関節強化ペン使う方が普通に楽だと思うんでぶっちゃけ緩みを治すだけならそっちをお勧めします笑

膝関節にディテールが欲しいとか改造の練習してみたいって人は今回のやり方オススメです!

ということでみなさんウィンダムの大量再販を祈りましょう!笑

では!

ガンプラの改造は自己満足です!
