プラモ電飾と効果音をもっと簡易に、汎用的にするユニットです。
全5体を接続可能で、LED発光/効果音パターンを選択できます。制作時期：’26/6【A18】

動作の様子は下記動画にてご覧ください（↓）

プラモ電飾＋効果音をもっと簡易に、汎用的にできないか・・・
をコンセプトに設計/作成しました。

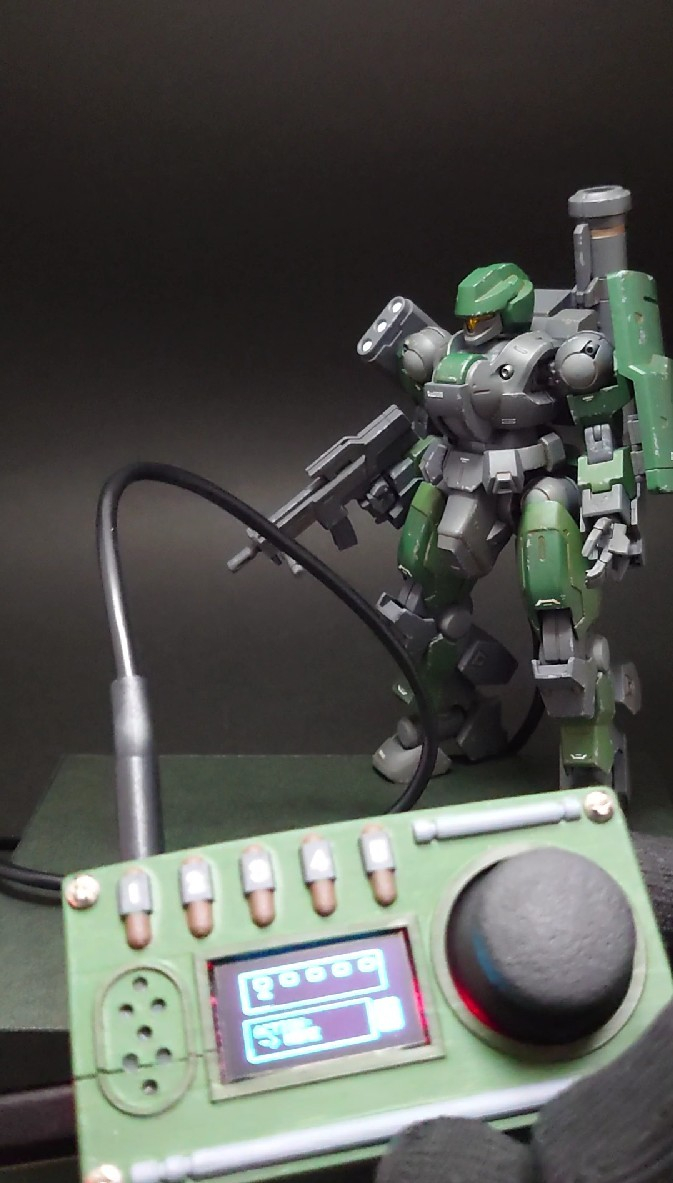

制御するユニット部　とモデル（プラモ）の　2要素構成。

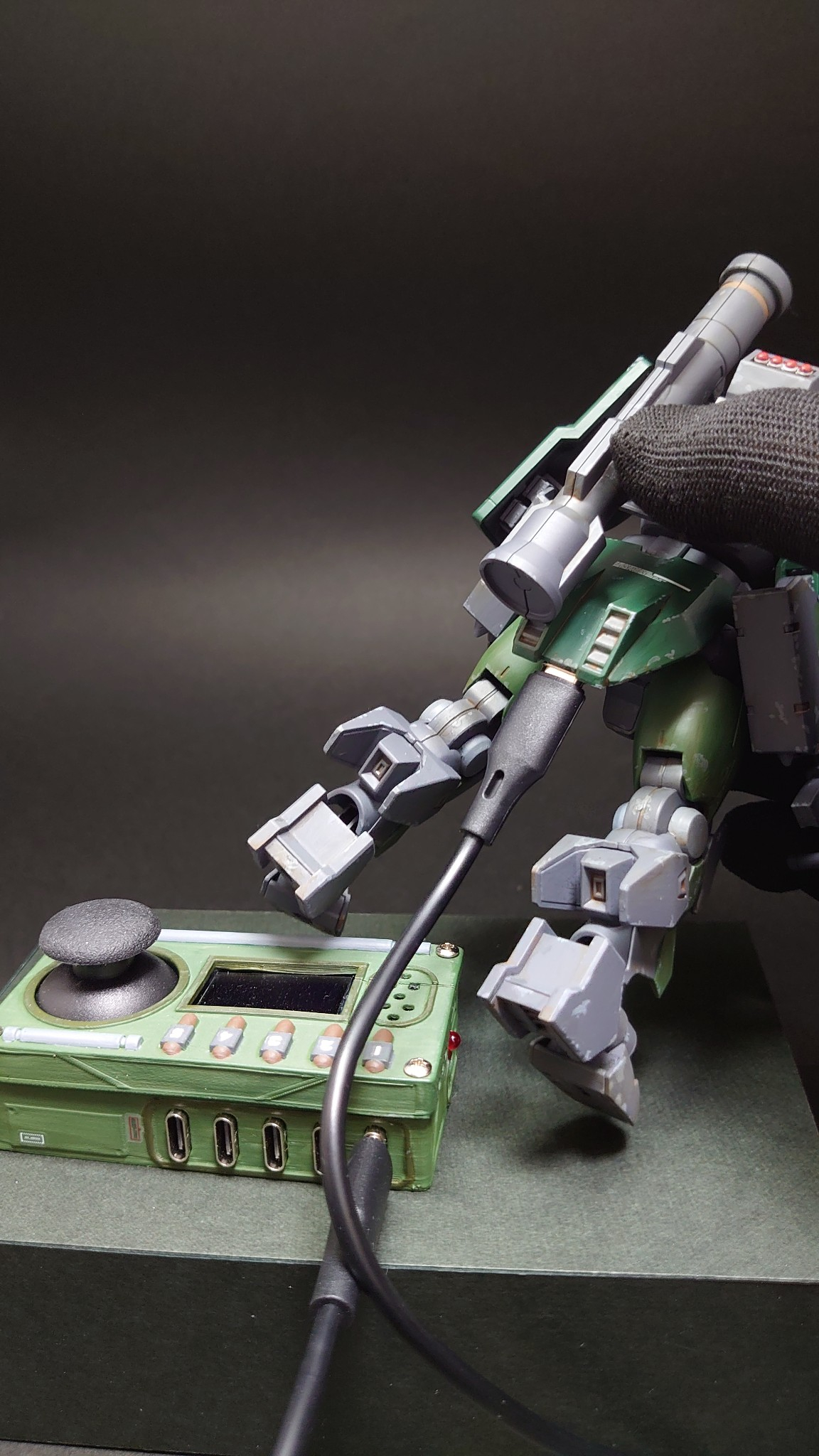

各モデルにはUSB-C端子とLEDを組み込んでいます。
（某アンビリカ〇ケーブルっぽい・・・）

USBの通常の+-端子を流用しており、これに沿ってさえいれば、
本ユニットに適応可能になります。

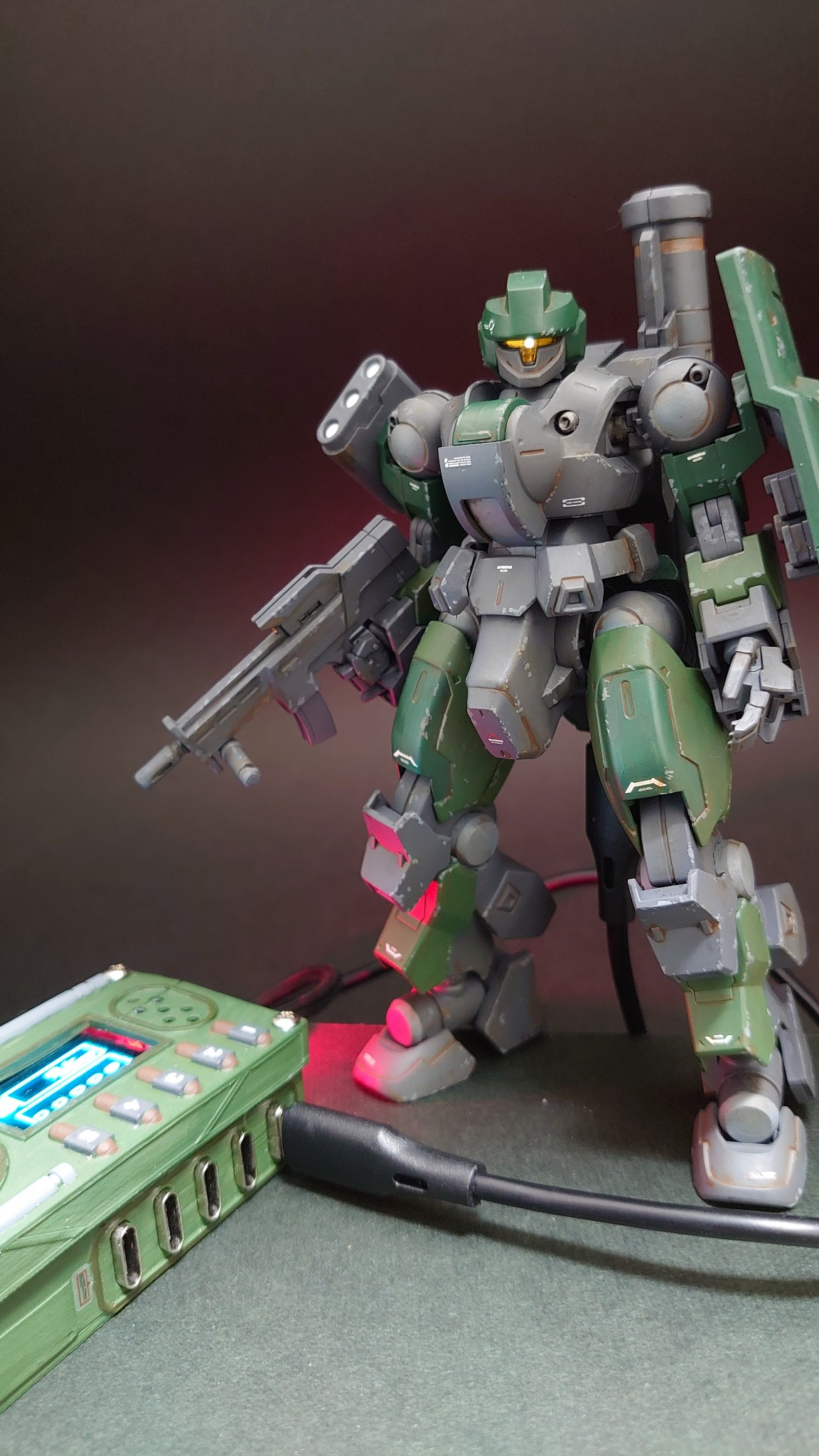

ユニットとモデルをUSBケーブルで繋いだら、
LED発光/効果音パターンを選択します。
全部で5チャンネル接続可能。

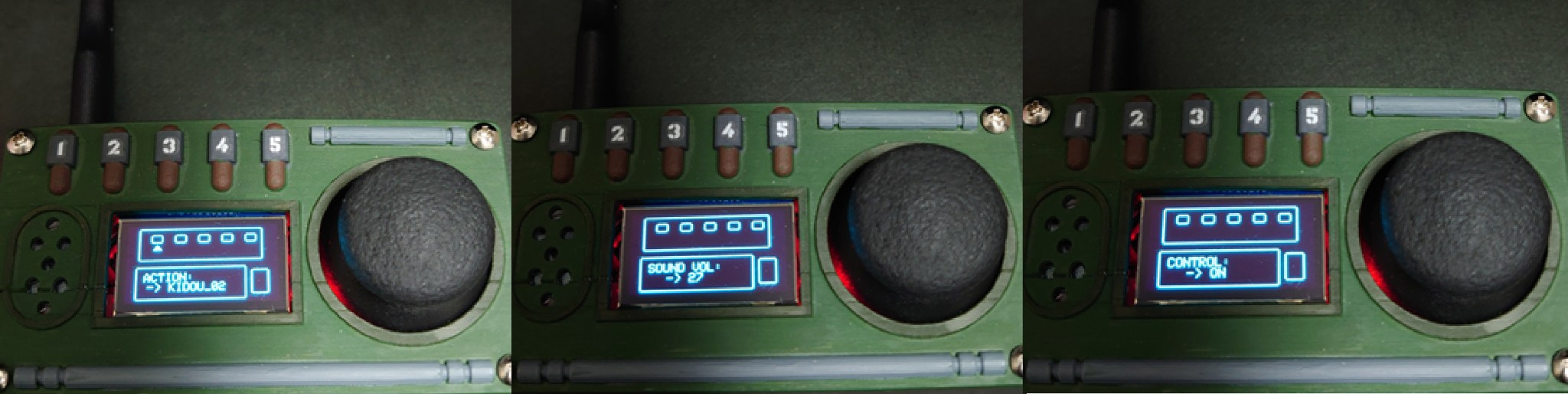

ユニットの選択メニュー。
ジョイスティックを使ってメニューを選択していきます。
音量調節も可能。
最後に制御ONを選択するとアクションが始まります。

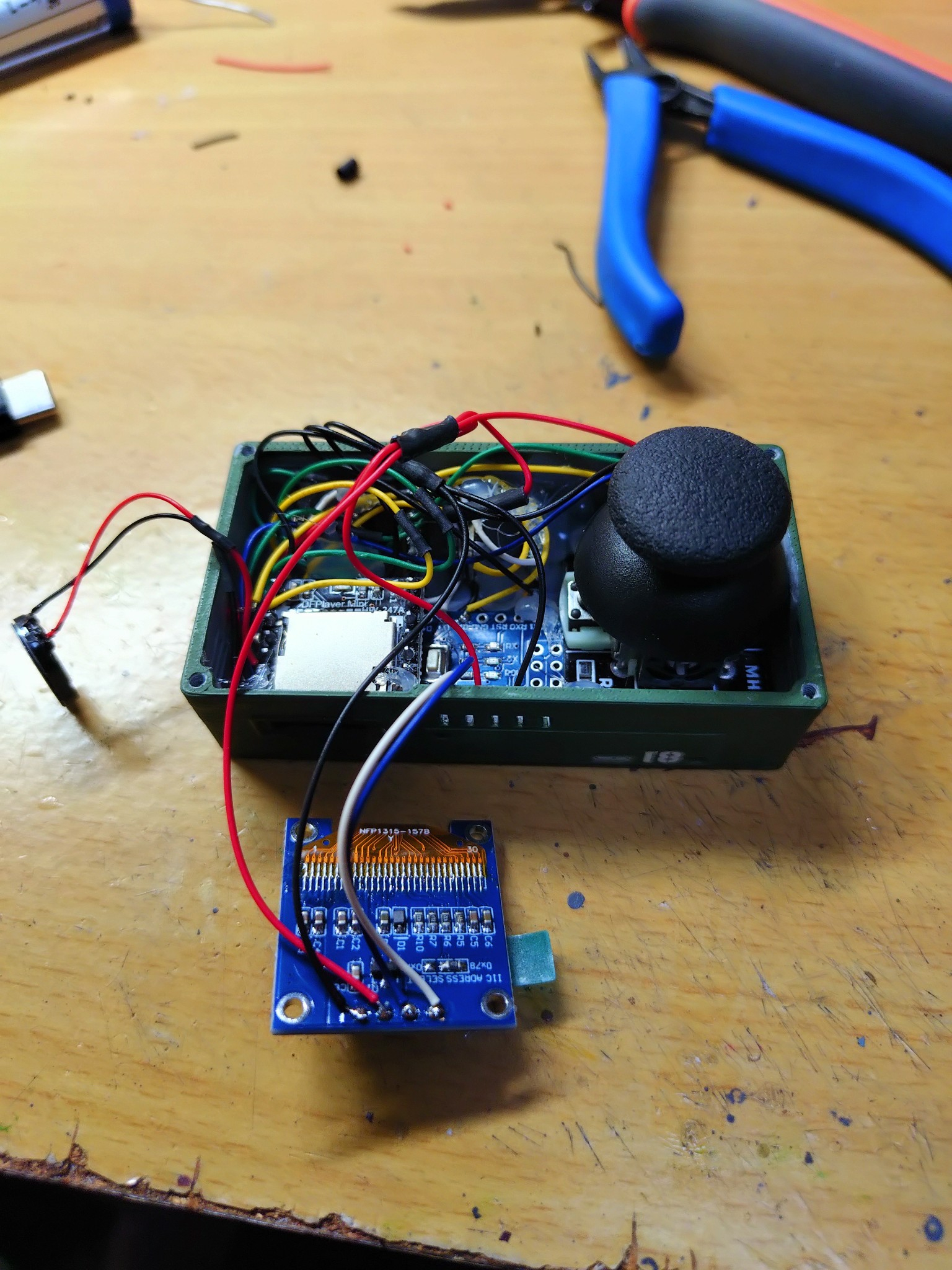

作成中。

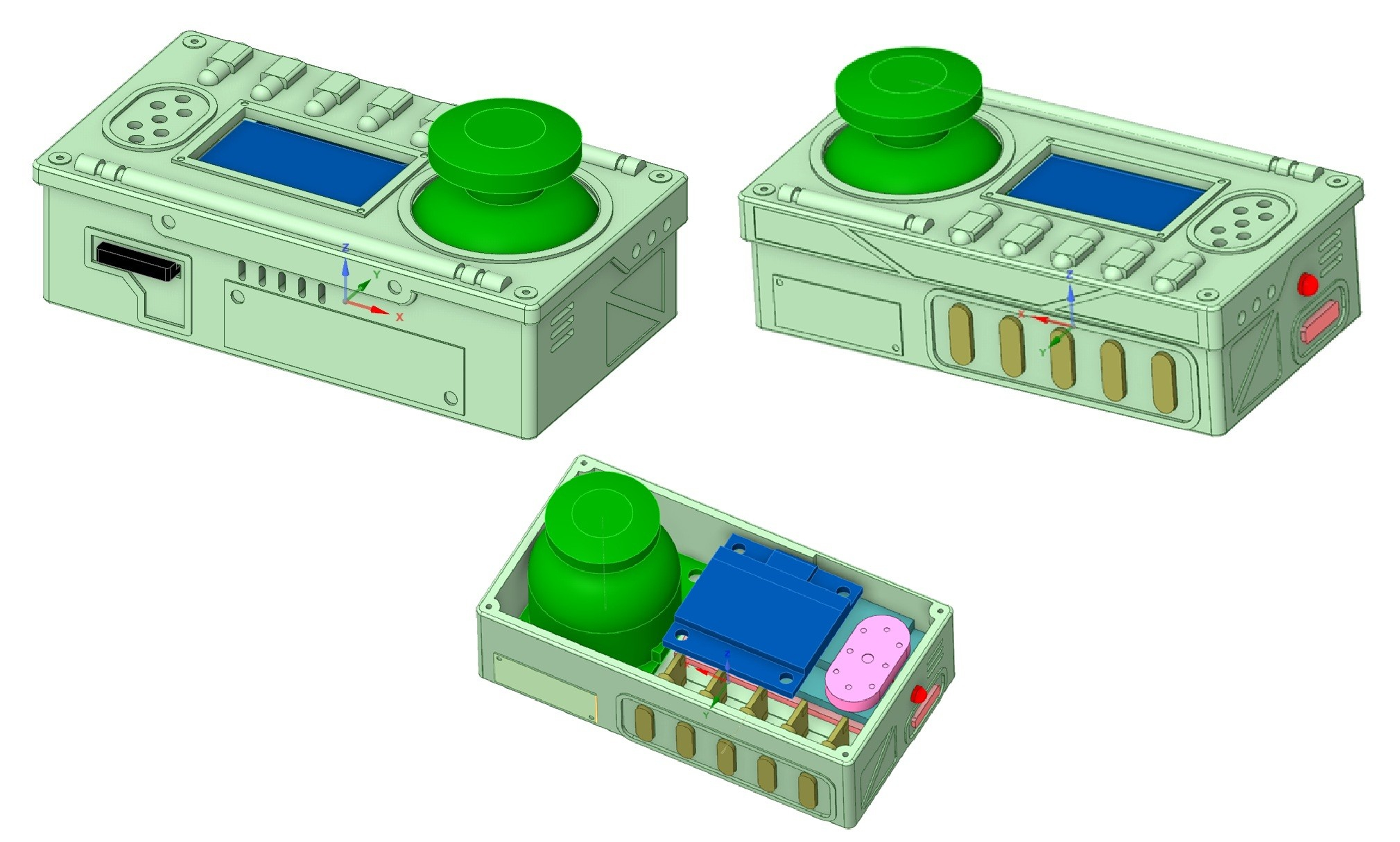

ユニットの外装と内部メカ配置は3D_CADで検討した後、
3Dプリンタで出力しました。

Arduino（マイコン）と音声出力基盤、小型ディスプレイ
XY軸ジョイスティック、USB端子（5個）と
小さい筐体に中身をもりもり組み込みました。
（おかげで工作時は悪戦苦闘・・・）

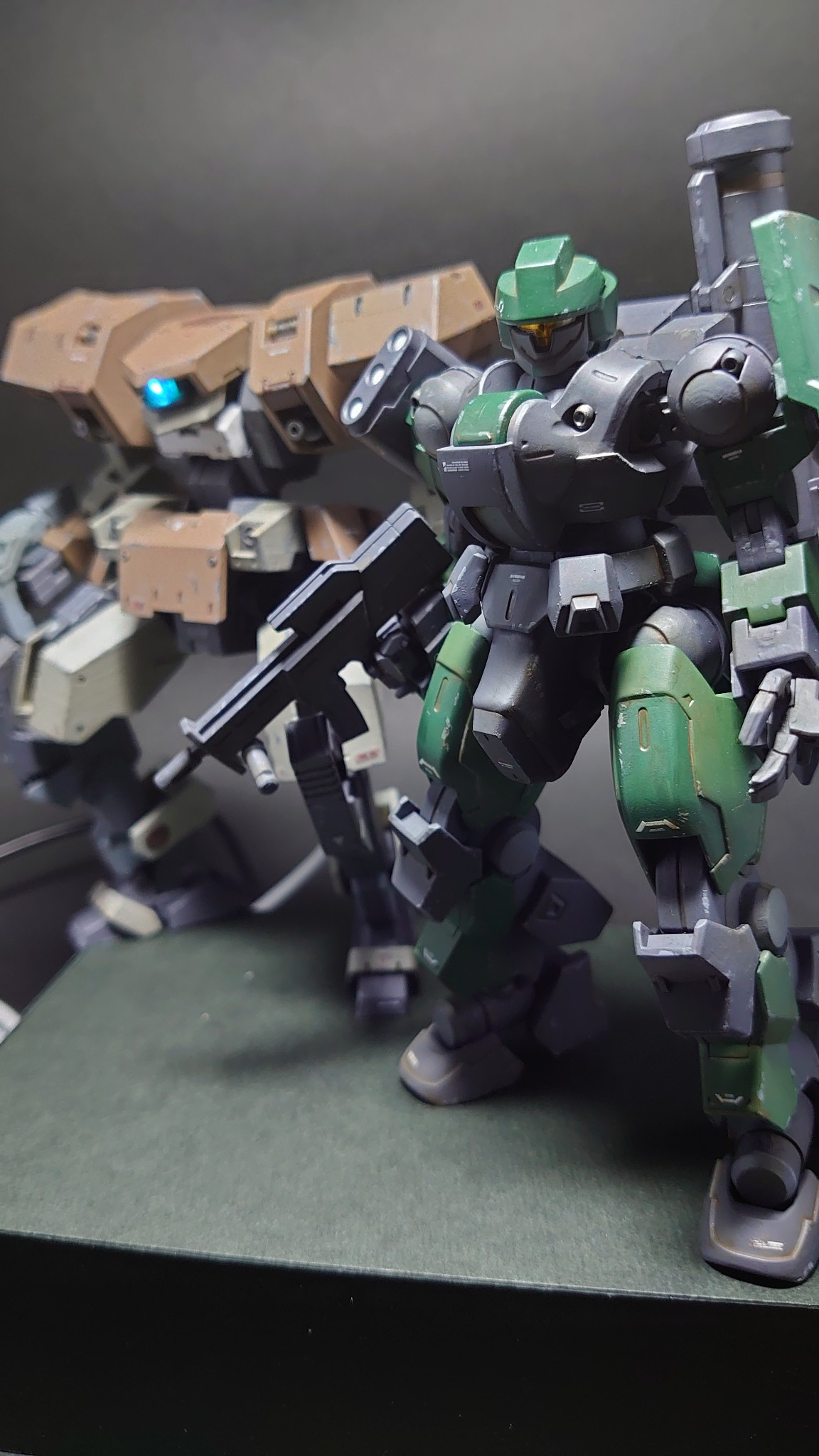

複数機を接続した場合は、チャンネル順に再生が始まります。
1巡したらまた最初のチャンネルに戻ってループします。
（後ろのモデルはご参考・・・）
