グフ　フライトタイプ

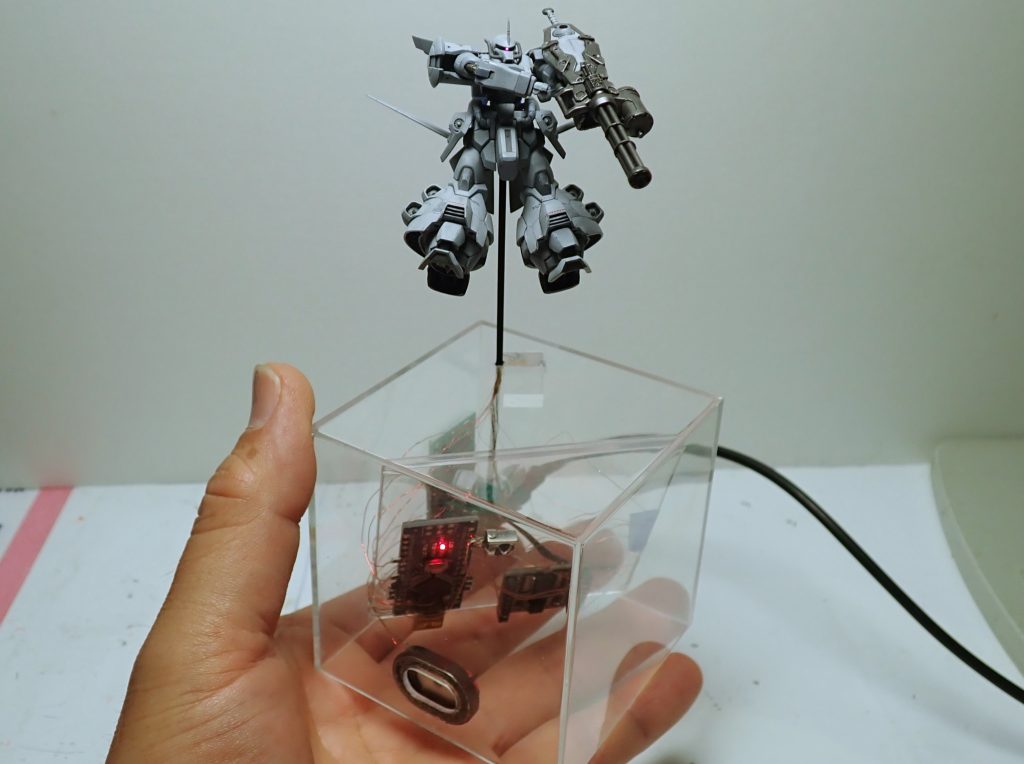

ベースは100均のクリアボックスを研磨して使いました。

いちいち裏返さなくてもいいように、スケスケにしてみました(笑)

モーターとモノアイはPWM制御で、ガトリングの起動は制外線リモコンです。

コントロールはArduino nanoです。

効果音はDFPlayerminiiからの出力をPAM8403アンプを通し前面のスピーカーで鳴らしています。

スジボリは0.05mmぐらいのタガネを使用しています。

BMCの0.075mmを4面研磨してファインチューンしたものです。

デカールはすべて自作です。象のロケット特色ライトグレーを使いMD5500で出力しました。

バーニアは3Dプリント品です。LEDは0603という、0.6mm×0.3mmサイズのものが入っています。

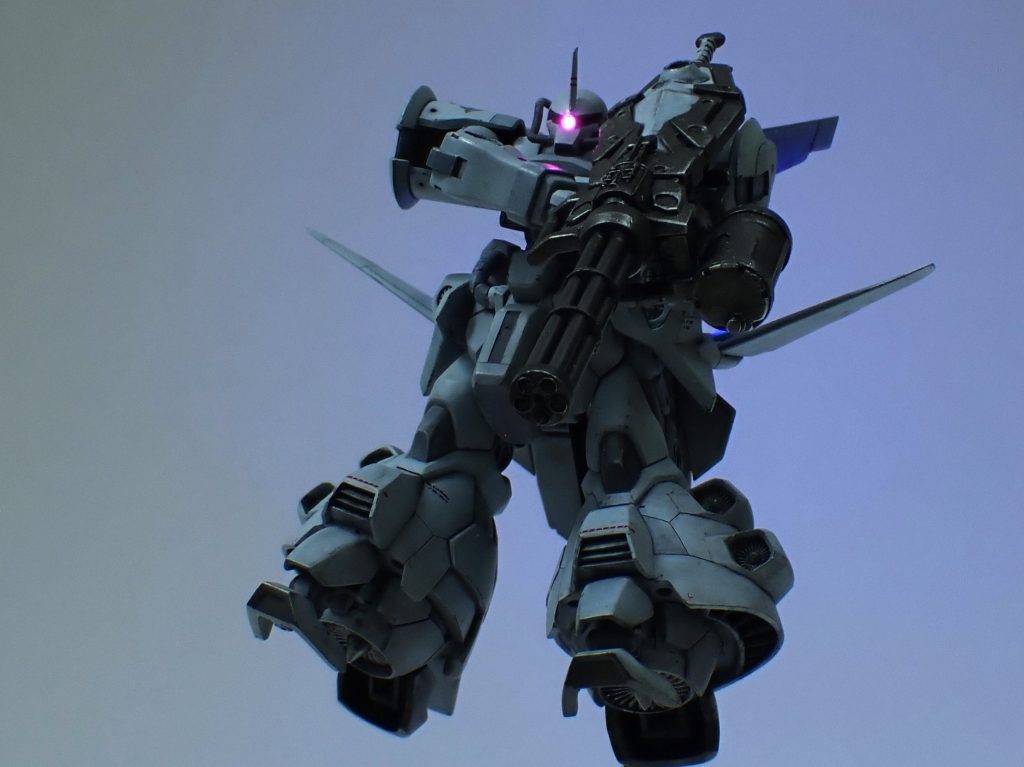

モノアイは0.5mm光ファイバーです。

明るくなりすぎるとスケール間台無しになるのでPWMで調光しています。

わかりにくいですが、頭部の動力パイプは極細の金属線を適当なサイズの真鍮線にくるくると巻き付けて作りました。

膝やひじ、シールドの丸モールドはエッチングパーツです。

つま先のぷっといガードはなんか邪魔くさいのでつけませんでした。

フィン類はタガネで彫り込んでシャープにしています。

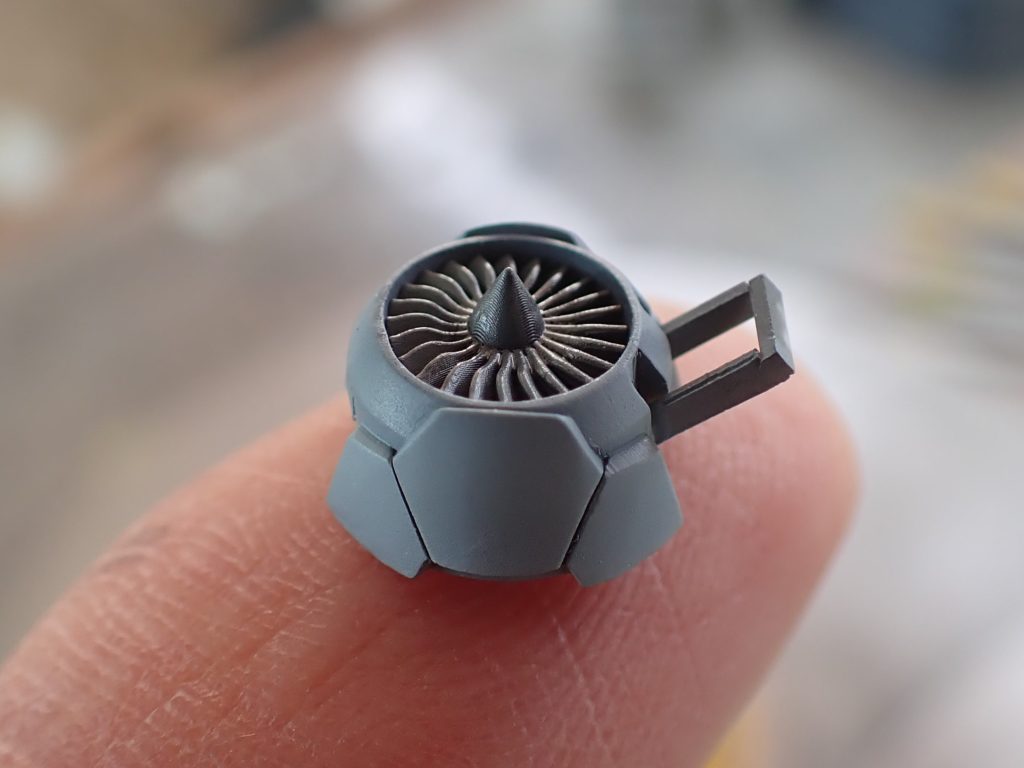

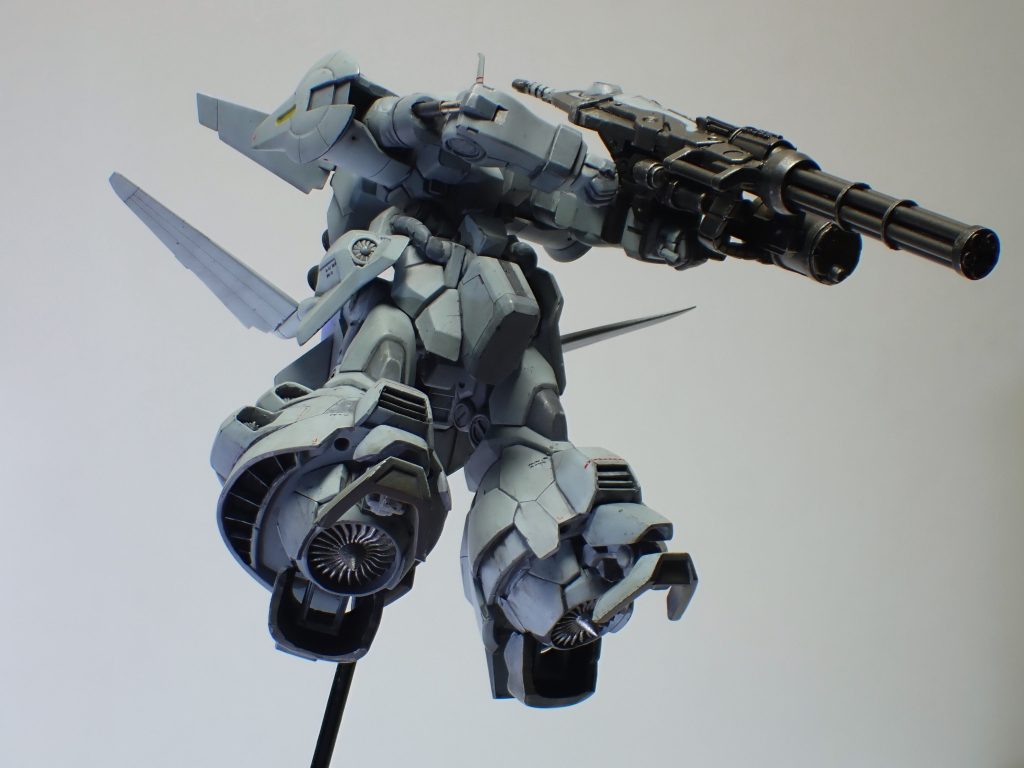

タービンは3Dプリント品に換装しました。

キットパーツをくり抜き、エッジを薄くしてピッタリサイズでプリントしたタービンブレードをはめ込みました。

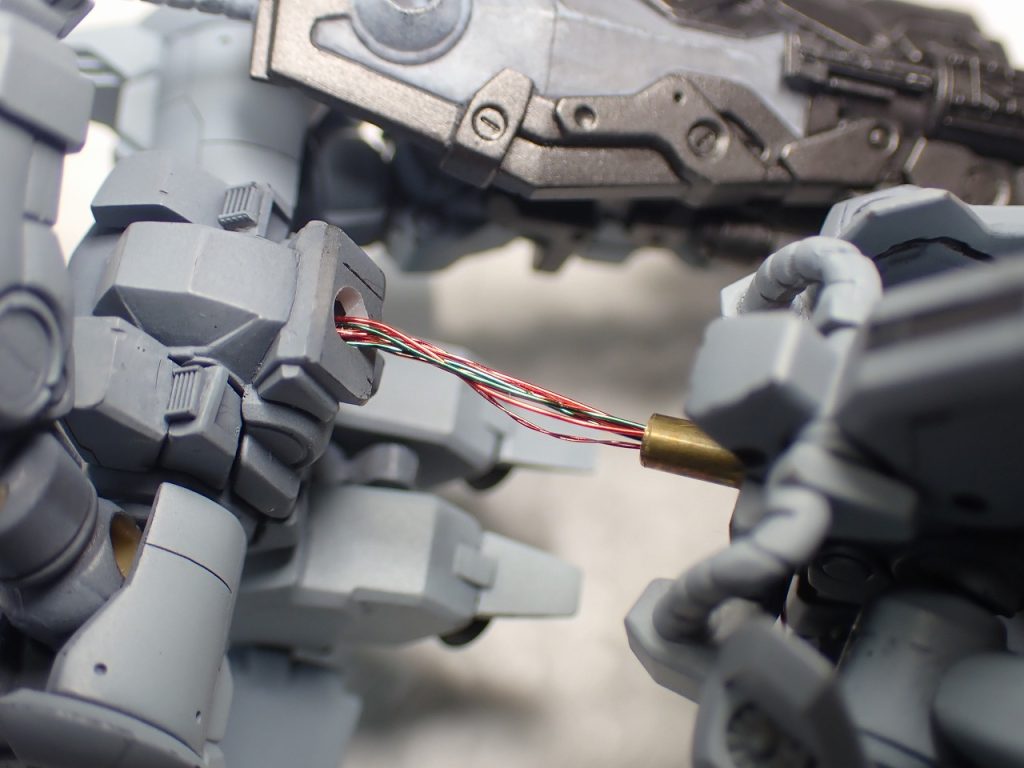

胴体をぶった切り真鍮パイプをはめ込みました。

電気配線を通しつつ、くるくると姿勢も変えられます。

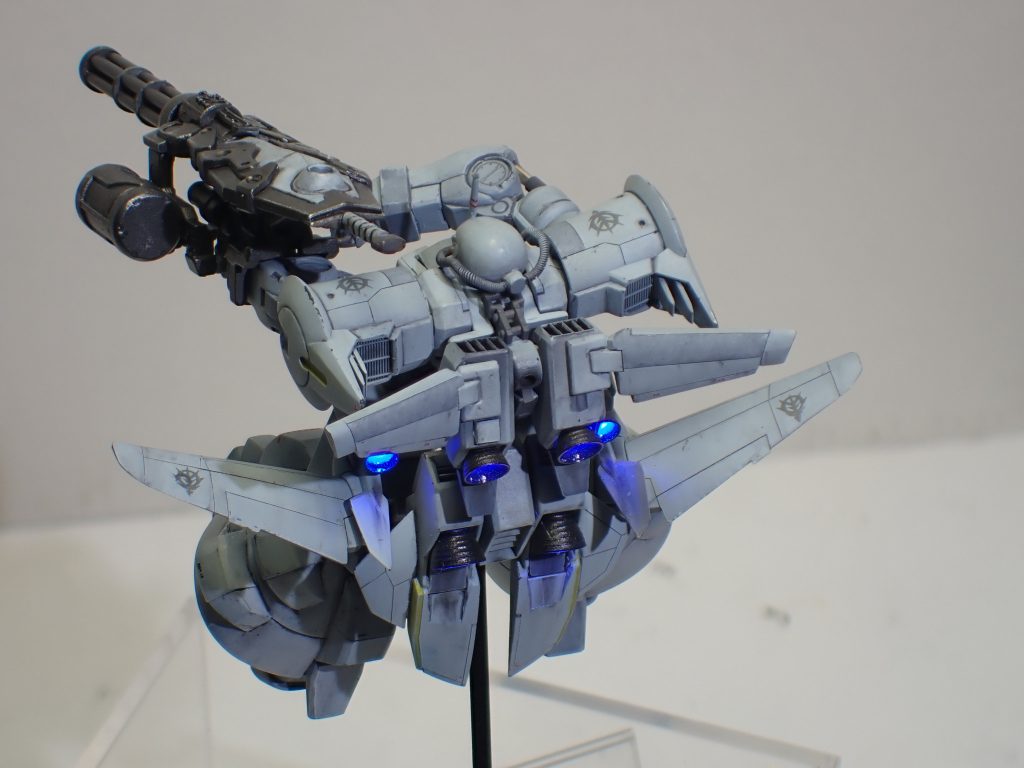

翼は飛行機らしく後端のエッジを薄く削り込んでいます。

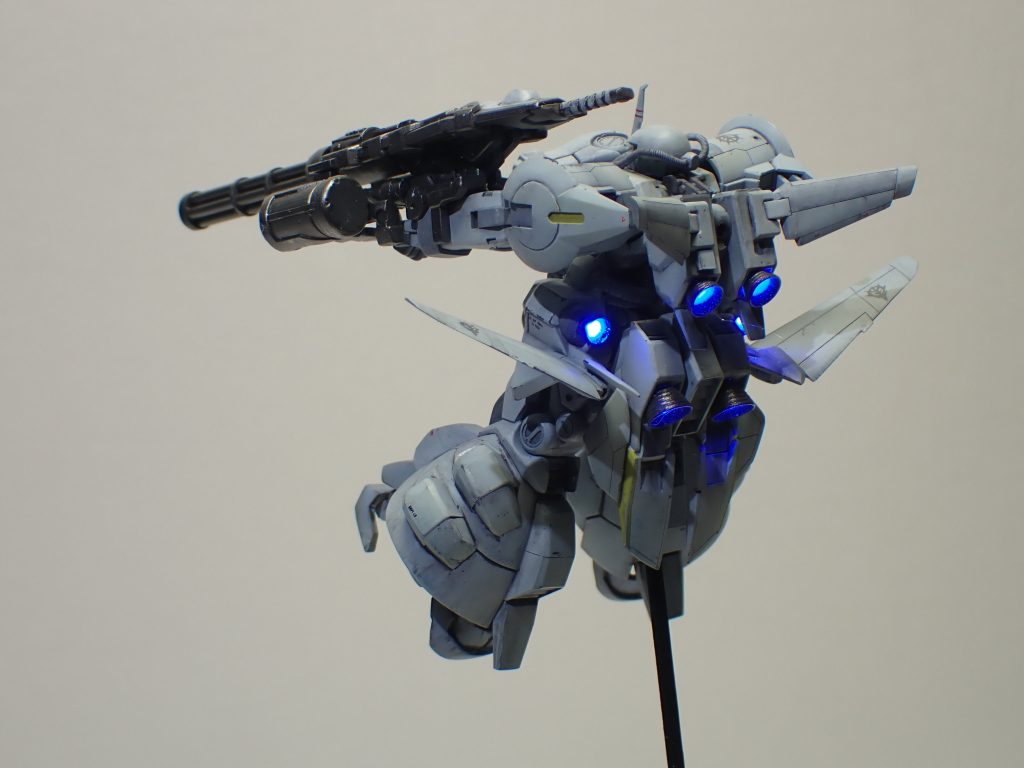

LEDは特に調光せず、次の写真で説明するレジンの充填量で明るさを調整しました。

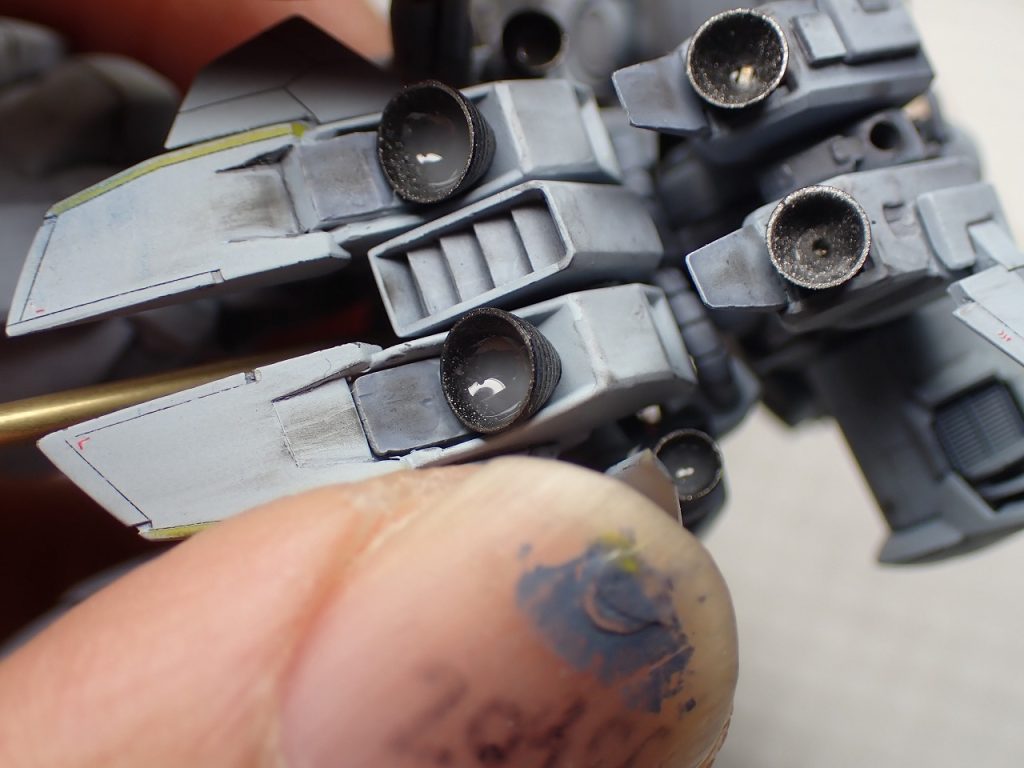

バーニアに内部には、薄く白色で着色したUVレジンをチョンと置いています。

こうすることでLEDの光が直視されず、レジンがスクリーンとなってイイ感じでグラデーション発光してくれます。

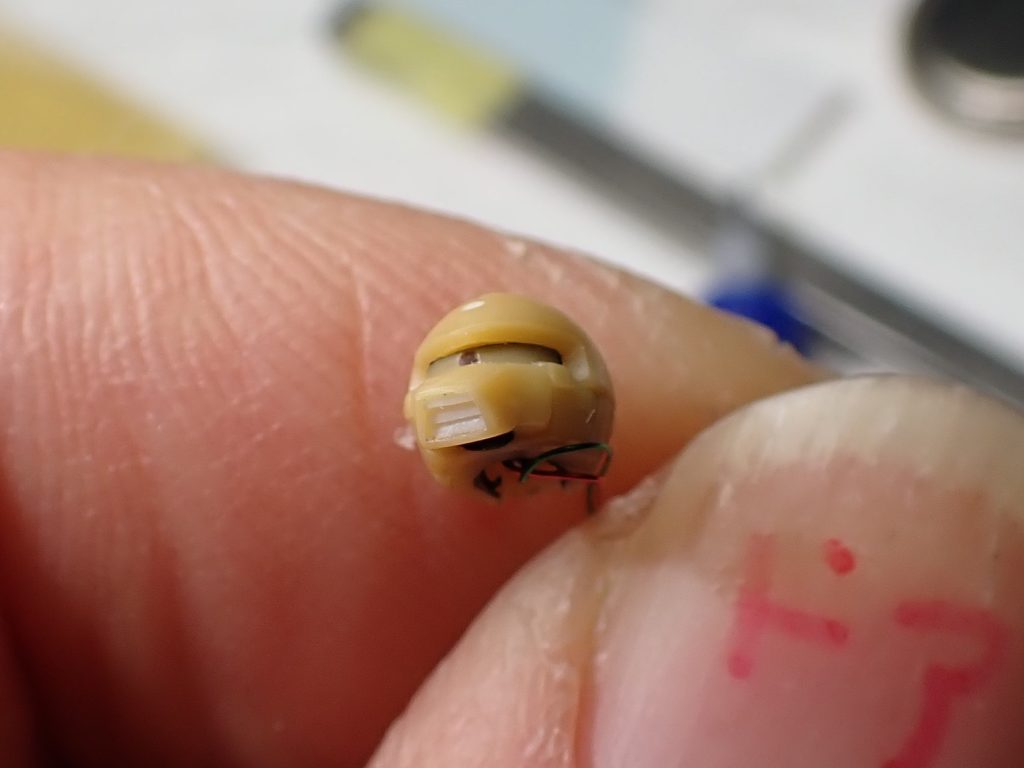

あちこち小さなディティールを追加していますが、多分一番小さな工作箇所

口の中のダクトを、プラ板をタガネでそいだ端切れで再現しました。

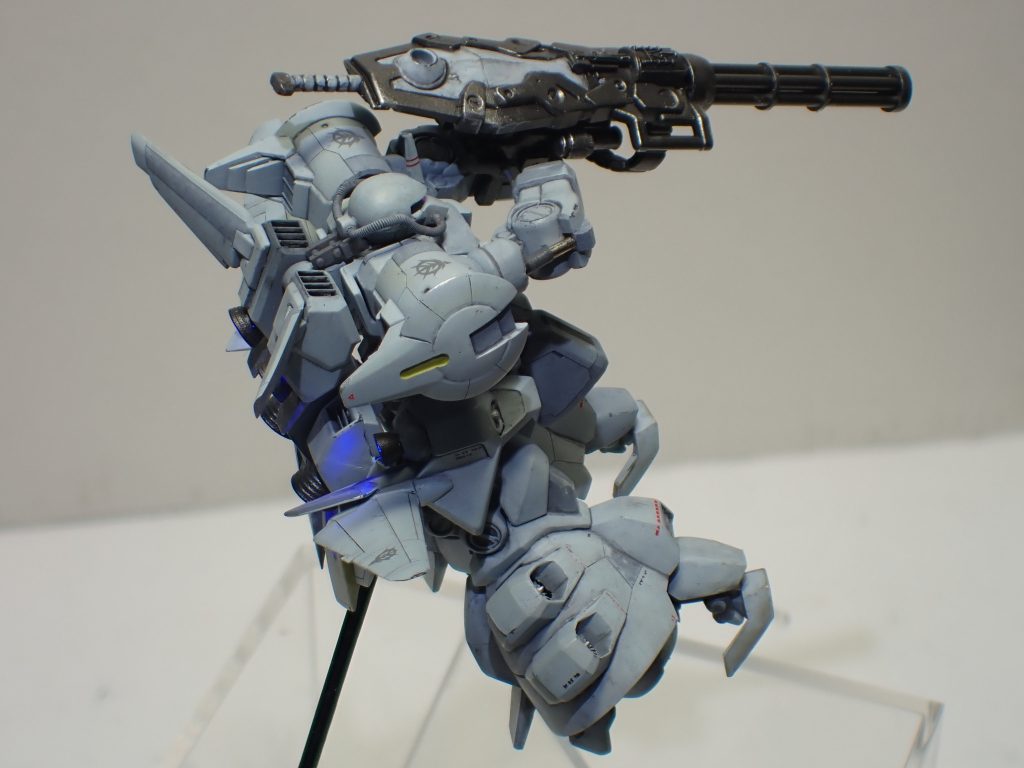

ガトリング砲は一度Fusion360で全て設計してから、パイプ部分を真鍮パイプで製作、ベース部分と3つの円柱状パーツのみ3DP出力し、真鍮パーツと組み合わせています。

こうすることで金属のシャープさと3DPの正確さのいいとこ取りした砲身ができました。

動画を掲載できないですが、回転させると全くブレずに回ってくれます。ツイッターでgyo@5963 ガトリングのキーワードで検索すると動画が出てきます。
