フル電飾エアリアル

青発光状態。
電源繋ぐと自動で切り替わります。

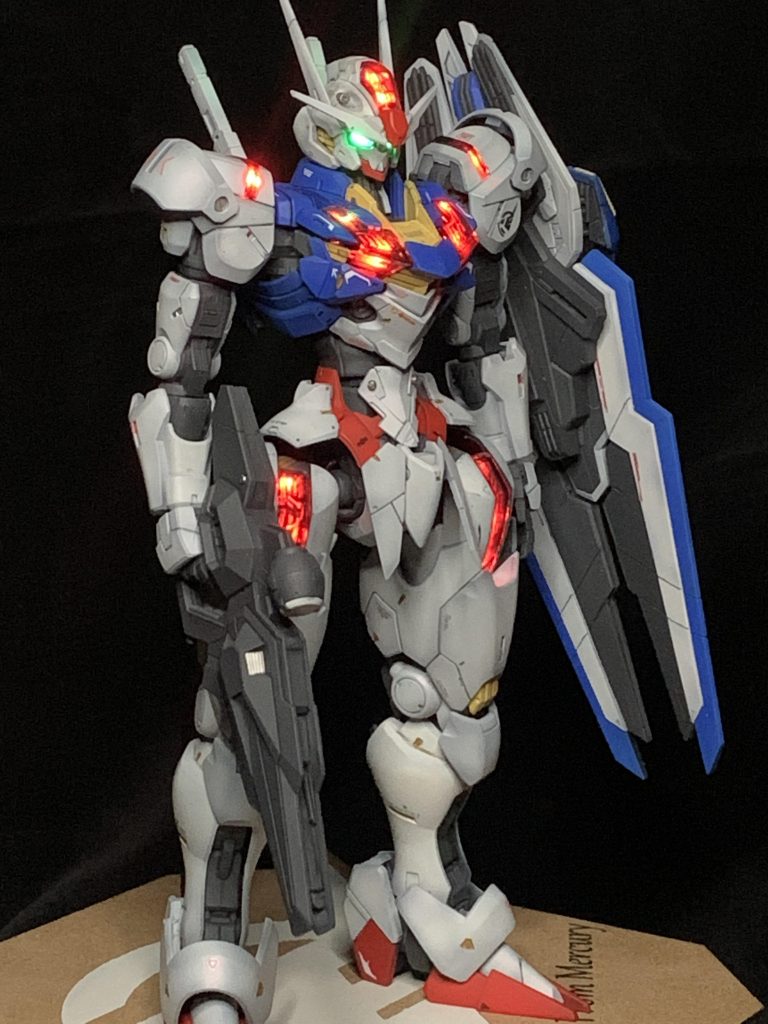

赤発光状態。
OPの一箇所ずつ順番に点灯するのをやりたかったせいで配線の鬼畜ゲーが開幕する事に・・・😱

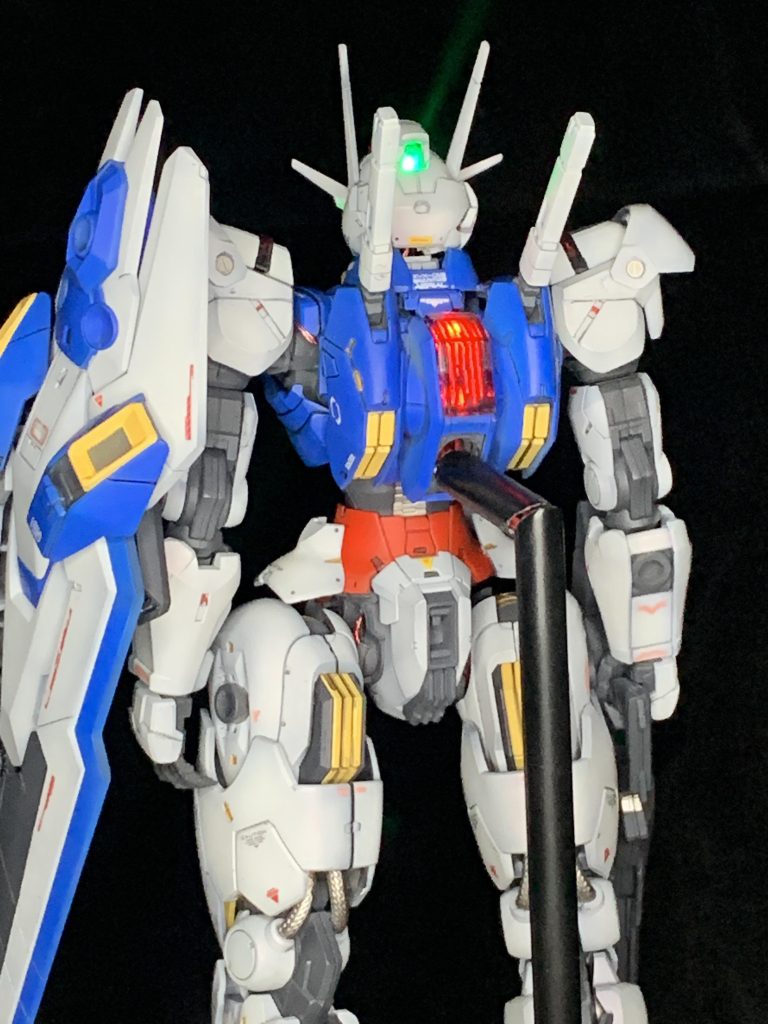

配線は後ろの支柱から台座に。
この支柱、実は支えになってなかったりする💦
6.5mmのパイプ内に18本のコードを通すのは地獄でした。

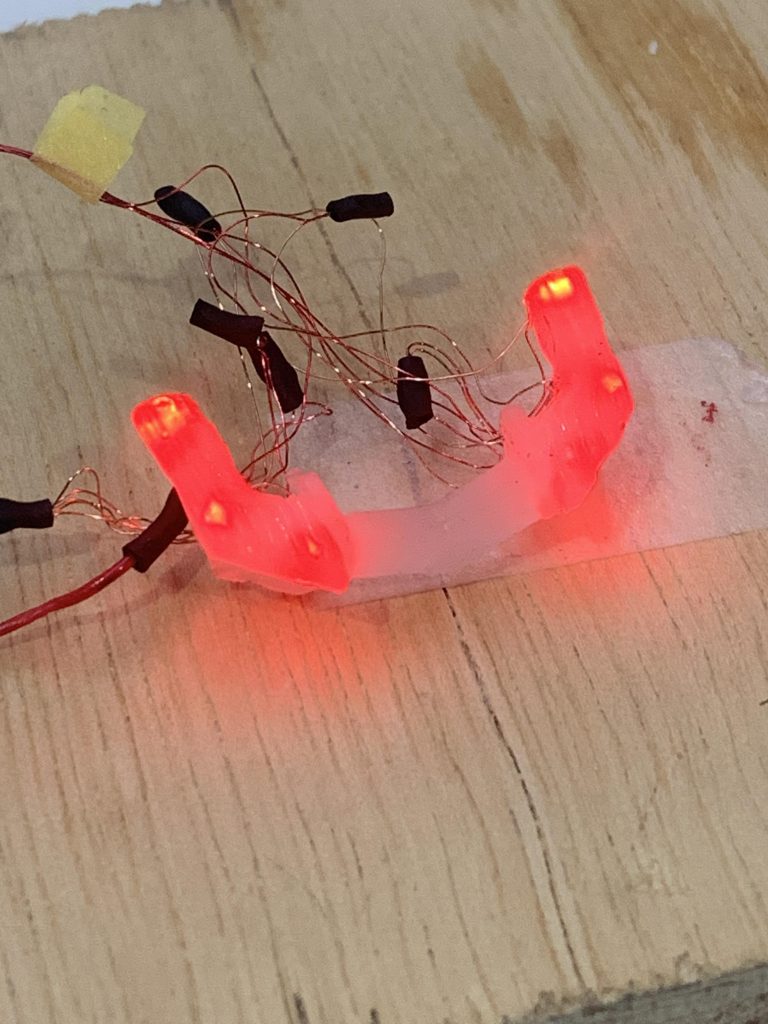

発光部は基本、メッキ部品をおゆまるで型取り→UVレジンで複製して光が透過するようにしてます。

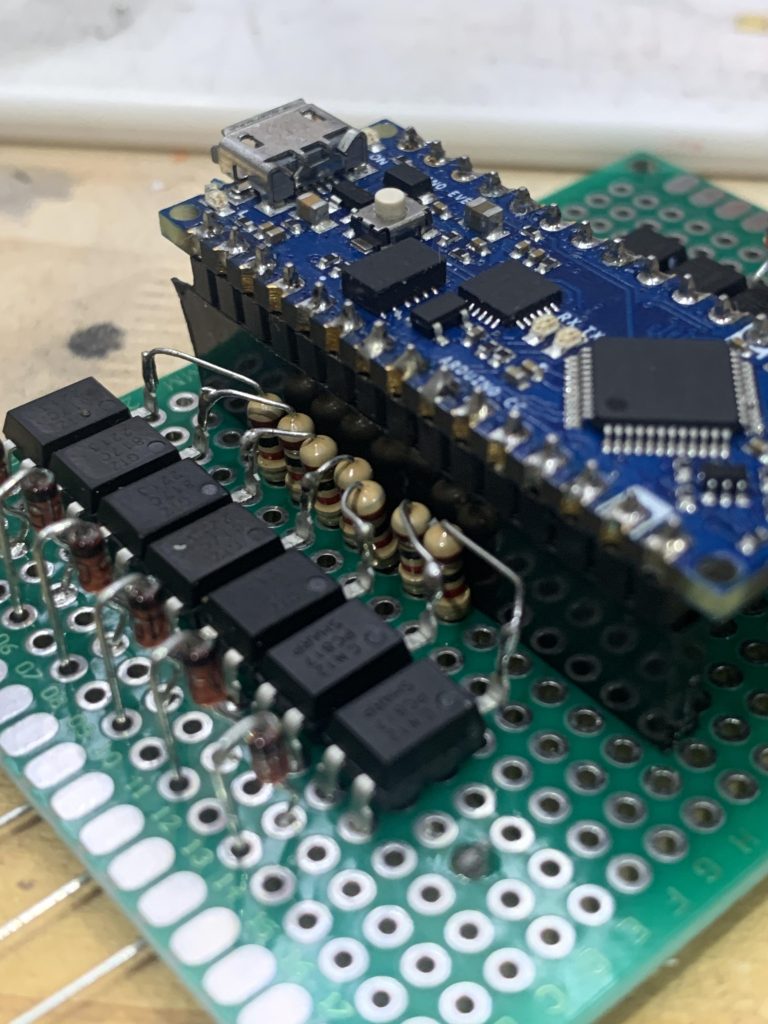

光を制御するマイコン。
台座の中に入れてありますが、12vで給電する為にフォトカプラを噛ませてます。
(しかしそのせいで一度誤配線→マイコン発火の事故が起きるなど・・・)
基板面積がカツカツなので抵抗の空中配線がエキマニ状態ですw

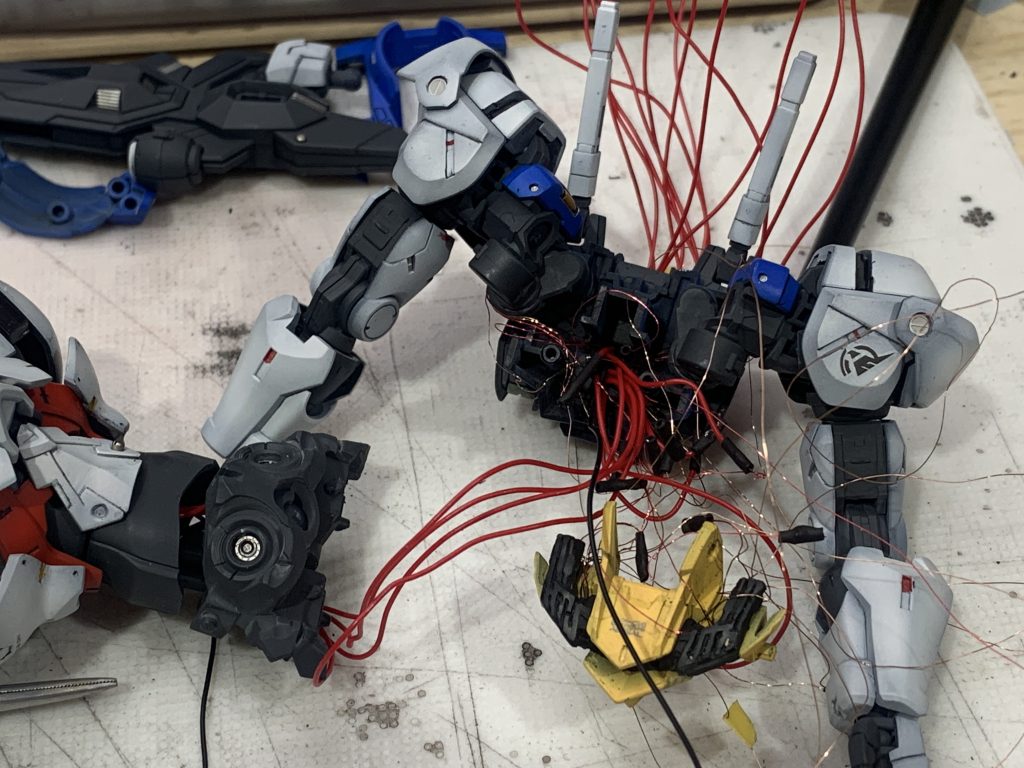

配線をとりあえず繋げた所。
ちゃんと収まるか不安で夜しか眠れなかった。

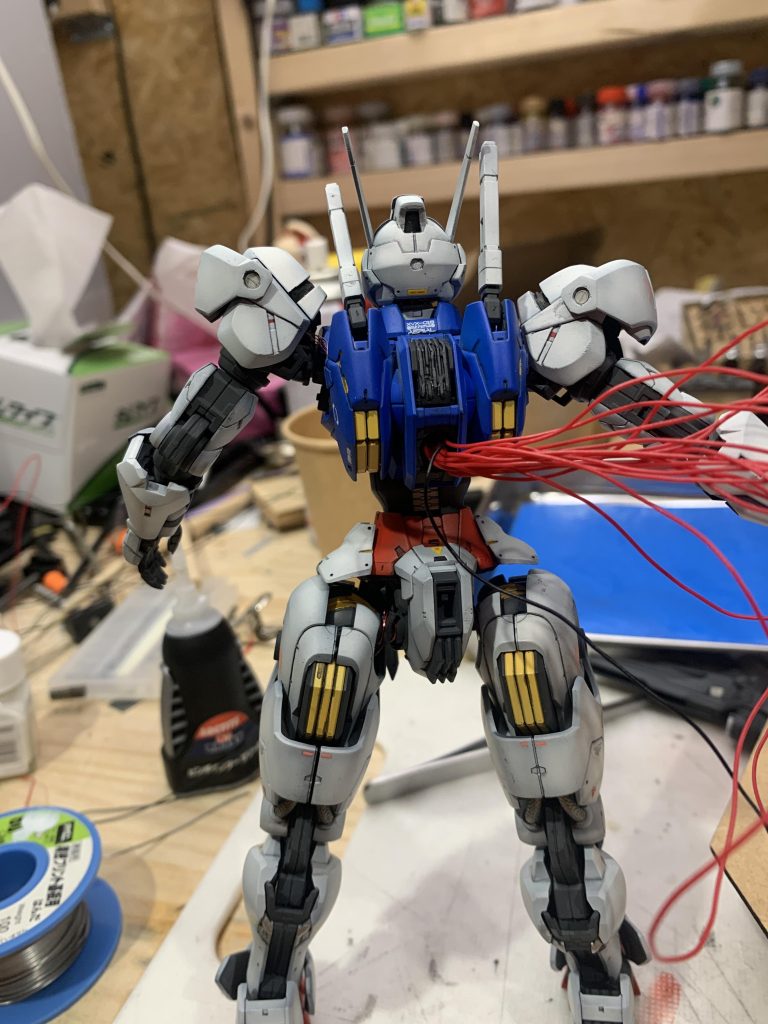

なんとか閉まったのでホッと一息

シェルユニットの模様は一度モデルカステンの遮光ブラックで塗装→光らせたい所だけ塗膜を削って浮き出させてます。

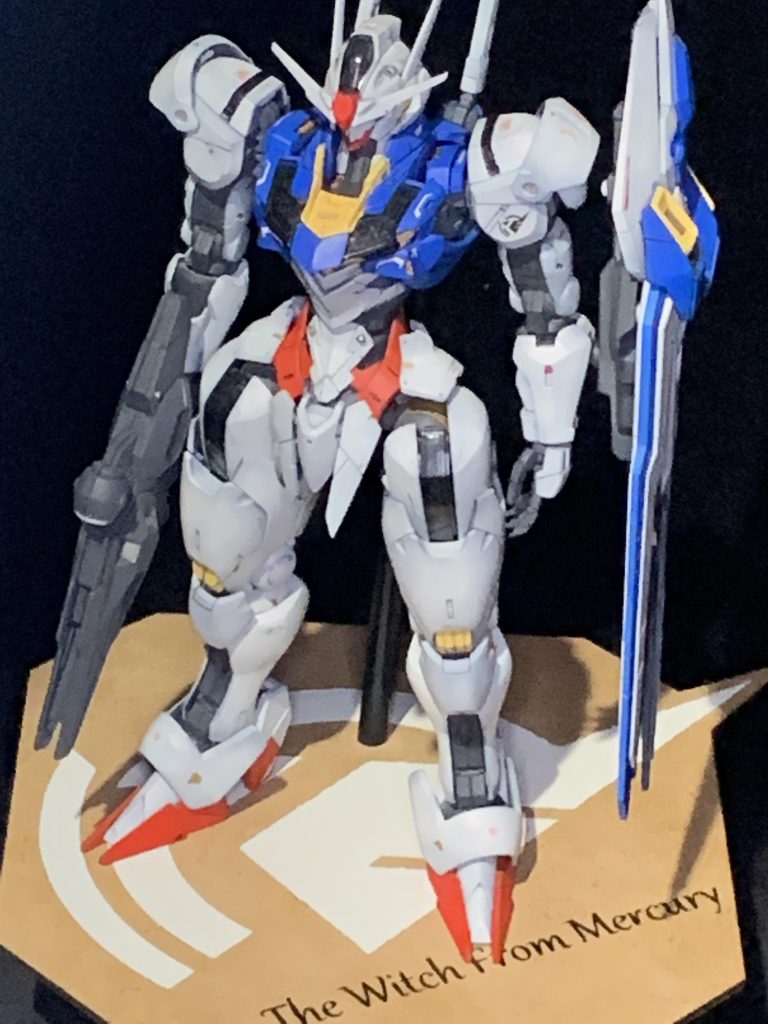

台座はMDFボードをレーザーカットで。
無地でも寂しいのでアス高のエンブレムを入れてみました。

エンブレムや文字はカット時にマスキングテープを貼っておき、テープだけ切るように出力ダウンさせてくり抜いてます。
塗装後に全体のマスキングテープを剥がすとこんな感じに仕上がります。
マイコンを入れる必要に迫られて作りましたが、結構見栄えも良いので気に入ってます。

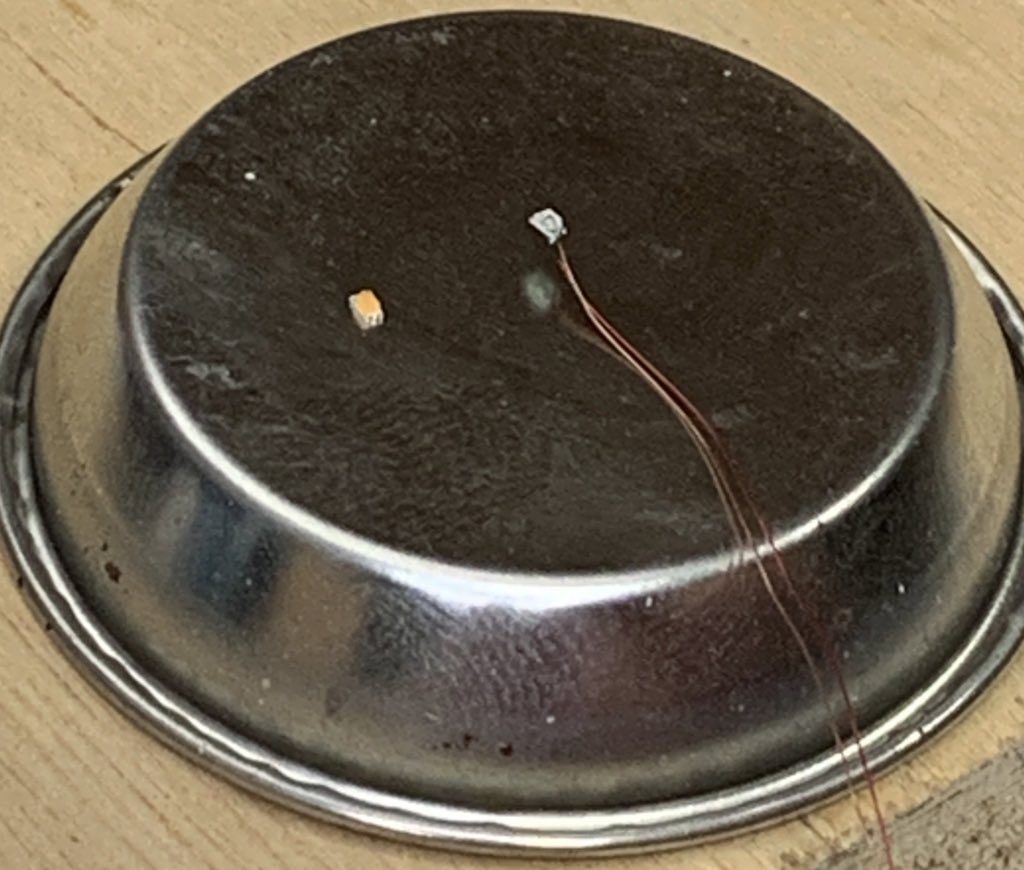

使ってる1608サイズのLED。
これを赤青2色で30個以上使いました。配線がたいへん💦
コード付きで1個50円くらい、無しなら5円以下なのでコード無しを使いこなせるようにハンダマスターしないと・・・
