【改造事例紹介】EGストライクのスリッパ足をどうにかしたい!
こんばんにちは!DOMini9です。

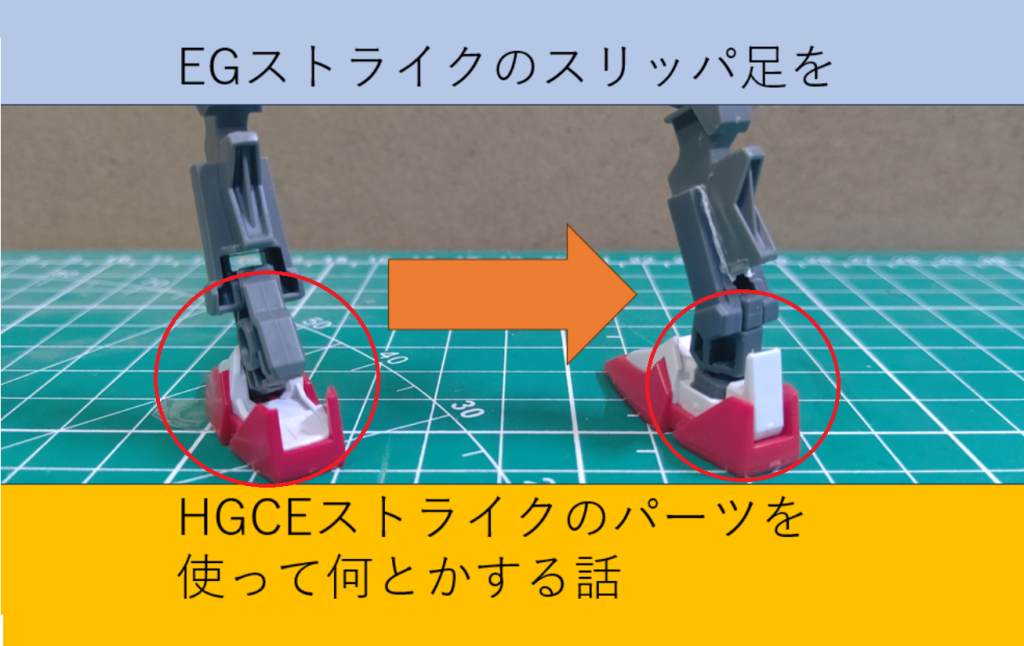

EGストライクガンダムのスリッパ足を改善する改造事例紹介です。
エクシードギャラクシーをベースに改造したいけどEGストライクの特有のスリッパ足をどうにかしたい方におススメです。

概要です▼
1,EGストライクの足をHGストライクの足に交換する。
2,それぞれの足は接続ジョイントが異なるのでポン付け(無改造)
  できない。
3,EGストライクの脚部フレームにHGストライクのフレーム
  の一部分をミキシングしてHGストライクの足を接続できるよう
  にする。
4,スリッパ足改善!

使った工具
・ニッパー・デザインナイフ・タミヤセメント・金属やすり
・0.1mmプラバン
※0.1mmプラバンは必ず必要ではありませんが切断箇所同士の接着
 だとわずかな隙間が発生してしまうのでタミヤセメントと併用
 して隙間を埋めることではがれにくくします。(経験談)

改造概要です▼
1,EGストライクの脚部パーツ(A3の24、A4の24)の切断加工
2,HGストライクの脚部パーツ(C5-C8のペア、C6-C7のペア)
  の切断加工
3,加工したパーツの接着
4,完成!

改造手順 ~EGストライクの脚部を加工~
①EGストライクの脚部パーツに着色した黄色の箇所を切断します。
 断面は次のカット行程で切るので整えなくても問題ないです。
 イメージは写真2枚目です

②パーツの黄色い部分をニッパーで切断します。 ニッパーを使って切断するとプラが白化する性質を利用します。 白化した箇所は次の工程の目印にします。
 イメージは写真3枚目です

③白化した箇所を目印にデザインナイフで切断する 白化した箇所も切断します。その後やすりで形を整えます。・ニッパーでの切断だと内側へつぶれてしまうので注意。・先に白化個所の内側を切ってから少しずつカンナ削りをすると いい感じになります。(白化個所は黄色で着色してます)このパーツの加工はこれで終了です。
 イメージは写真4枚目です

~HGストライクの脚部パーツを加工~④HGストライクの脚部パーツに着色した黄色の箇所を切断します。 切断後、やすりで面を整えます
~HGストライクの脚部パーツを加工~
④HGストライクの脚部パーツに着色した黄色の箇所を切断します。
 切断後、やすりで面を整えます
 イメージは写真5枚目です

⑥黄色い突出した箇所を平らにします。 この後やすりで平らにします(接着面にします)。このパーツの加工はこれで終了です。
⑥黄色い突出した箇所を平らにします。
 この後やすりで平らにします(接着面にします)。
このパーツの加工はこれで終了です。
 イメージは写真6枚目です

~パーツ同士の接着~
⑦接着工程です。プラ板が不要の場合は②をスキップします。①タミヤセメントで黄色い箇所を塗布します。②塗布したところに0.1mmプラ板を接着します。プラ板にも セメントを塗布します。(これを溶かすことで確実に接着します)③HGストライクをタミヤセメントで黄色い箇所を塗布します。④パーツを合わせて接着。
 イメージは写真7枚目です

⑧セメントが固まったら余白になったプラ板を切り取って完成です。
 切り取れない余白は装甲を取り付ける際に隠れます。
