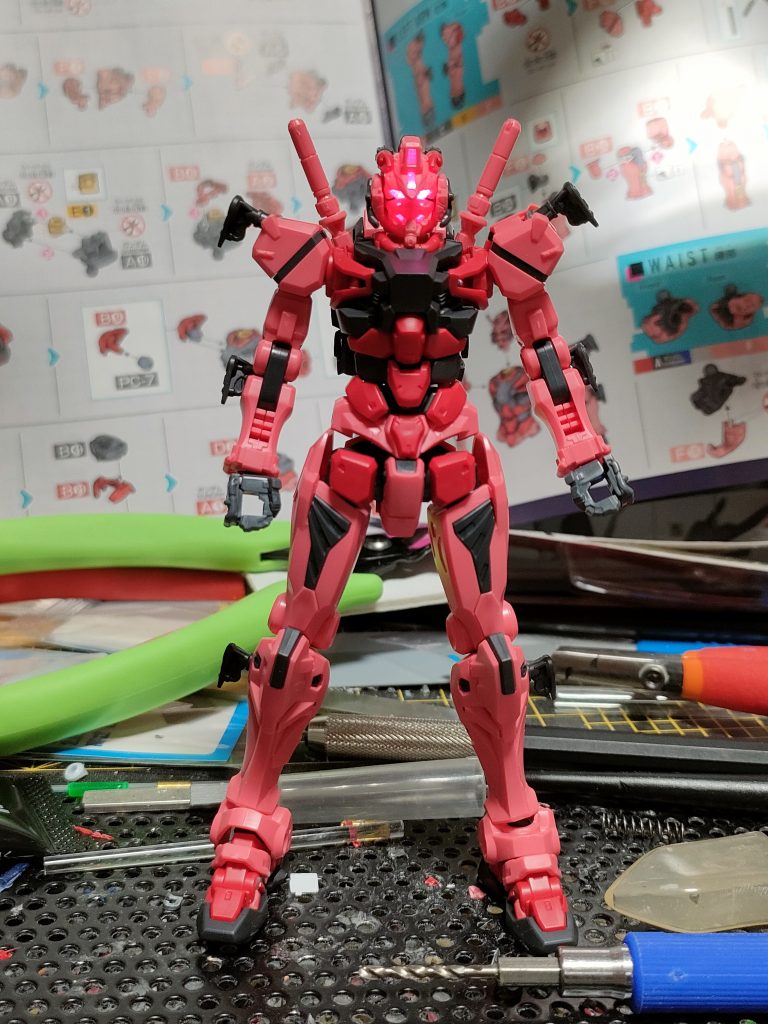

赤いガンダム電飾作業工程その1

電飾工程と言っても撮影忘れてたので組み立て工程になります。

まず仮組みした時に無塗装だと光が透けていたので内側に水性黒サフを塗りました。

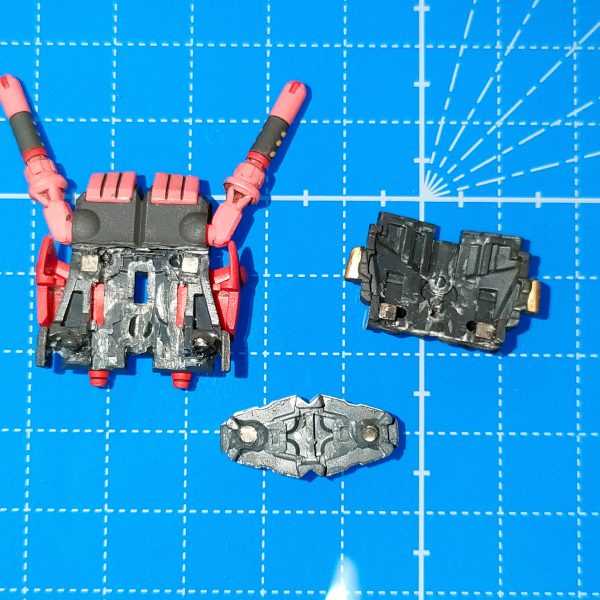

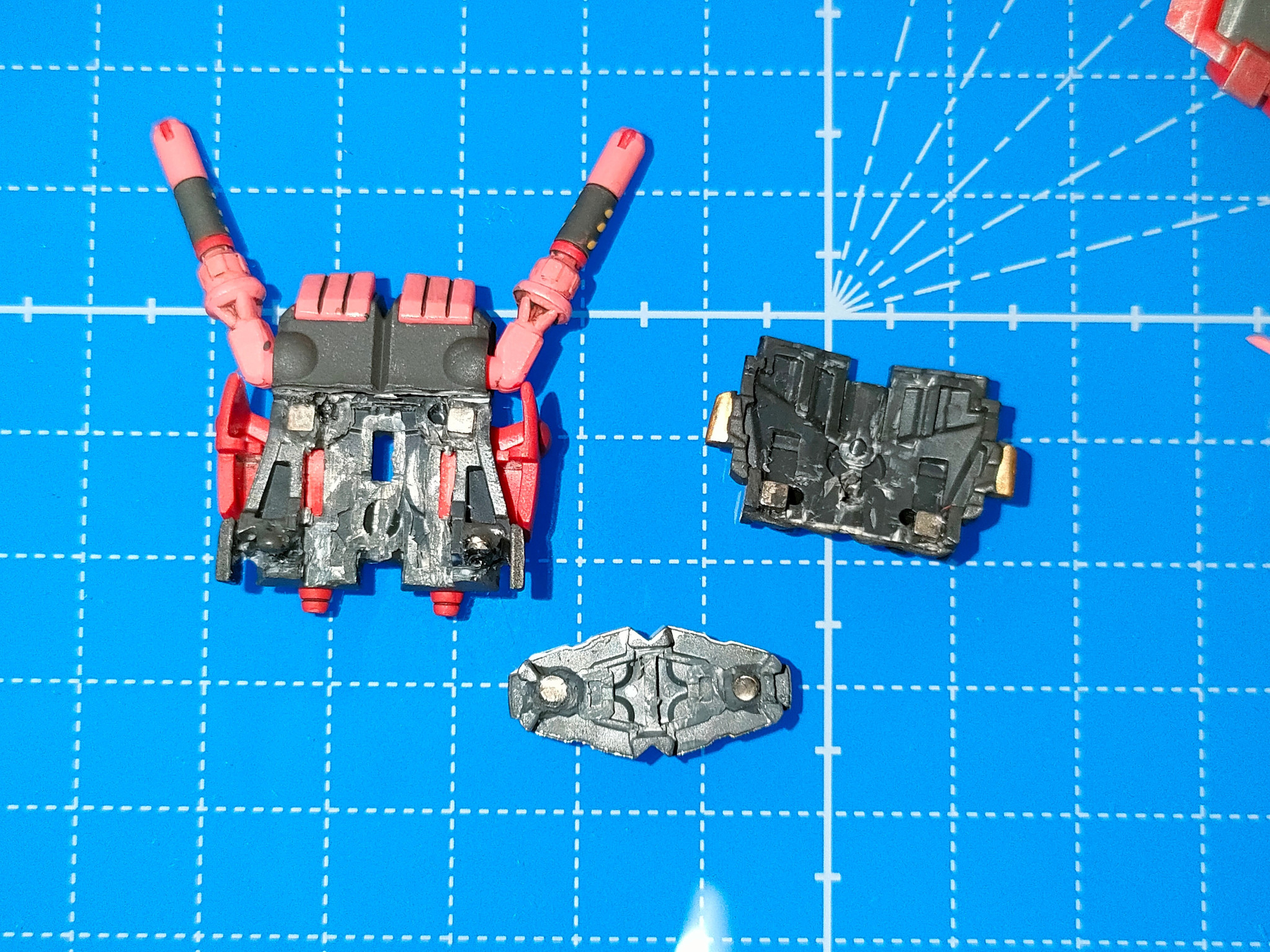

ランドセルにユニットを組み込むので中身をくり抜き&カットしてマグネットを仕込みます。

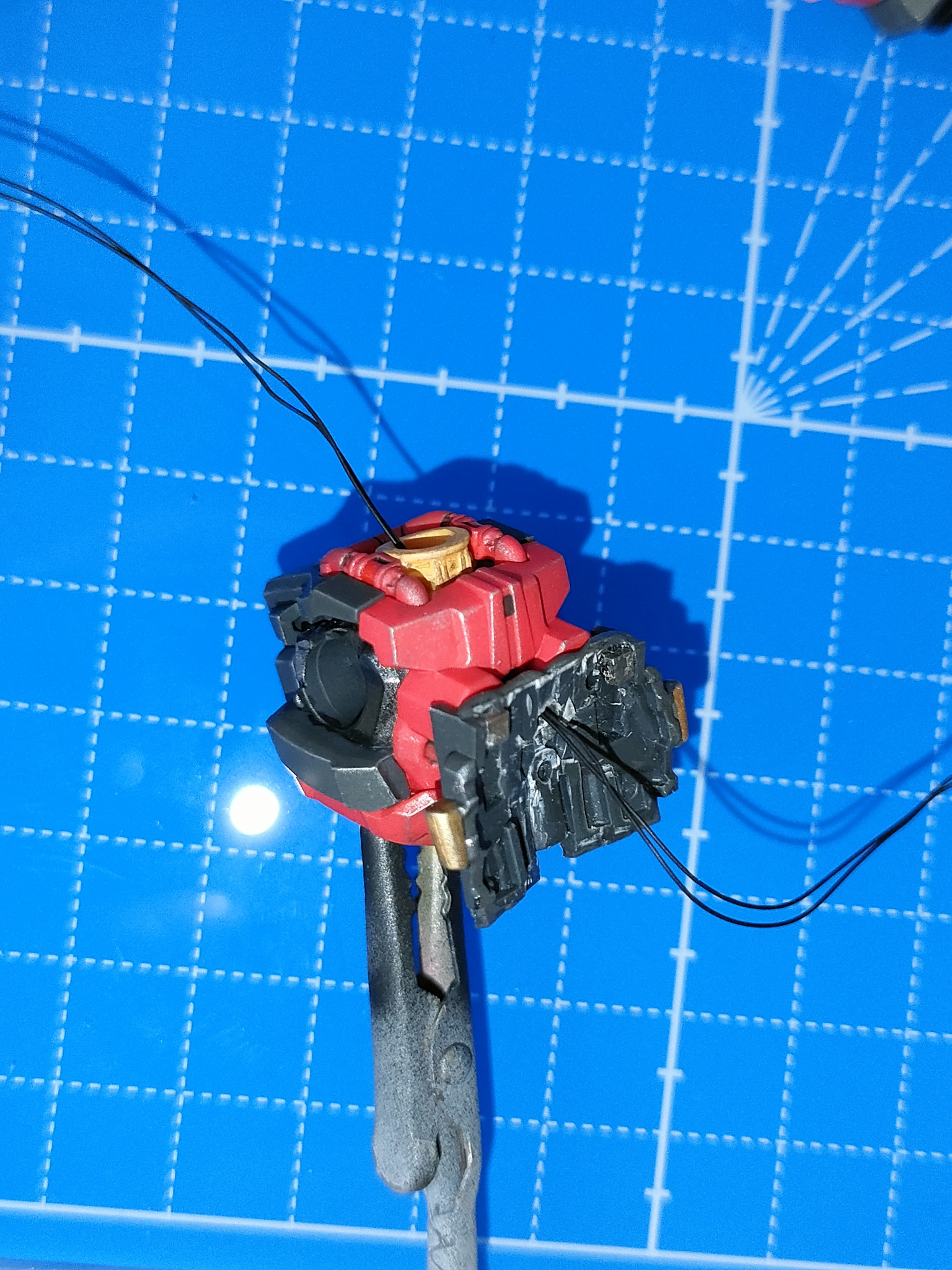

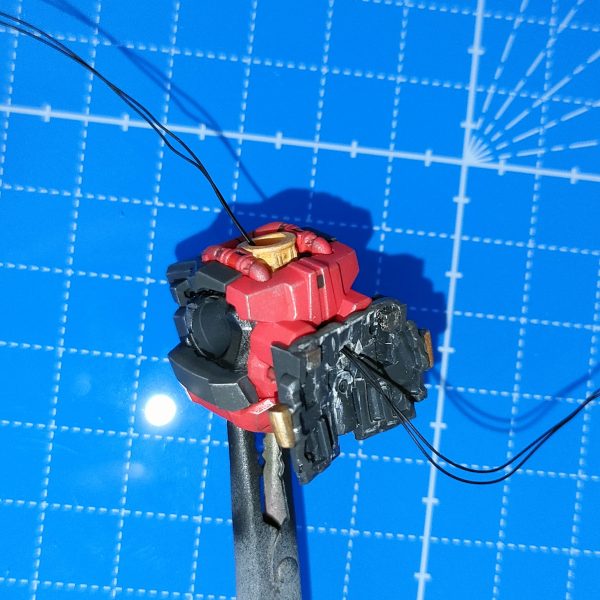

胴体部に接続し、接続ピン中心にピンバイスで胴体部ごと貫通させます。開けた穴に背中から首に向けてLEDを通します。

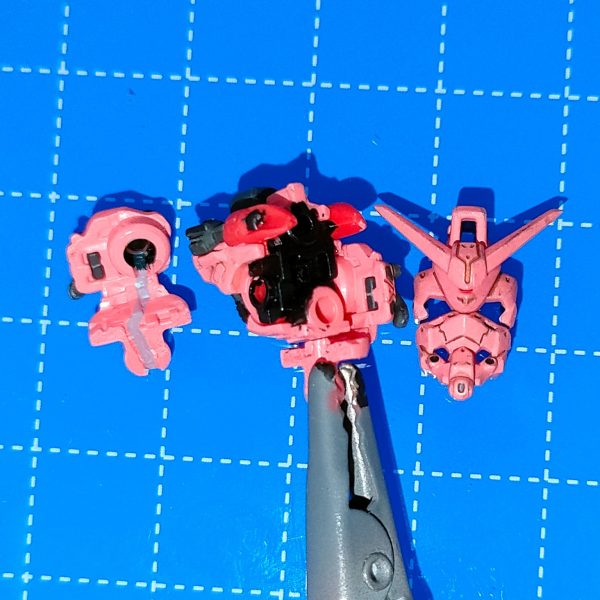

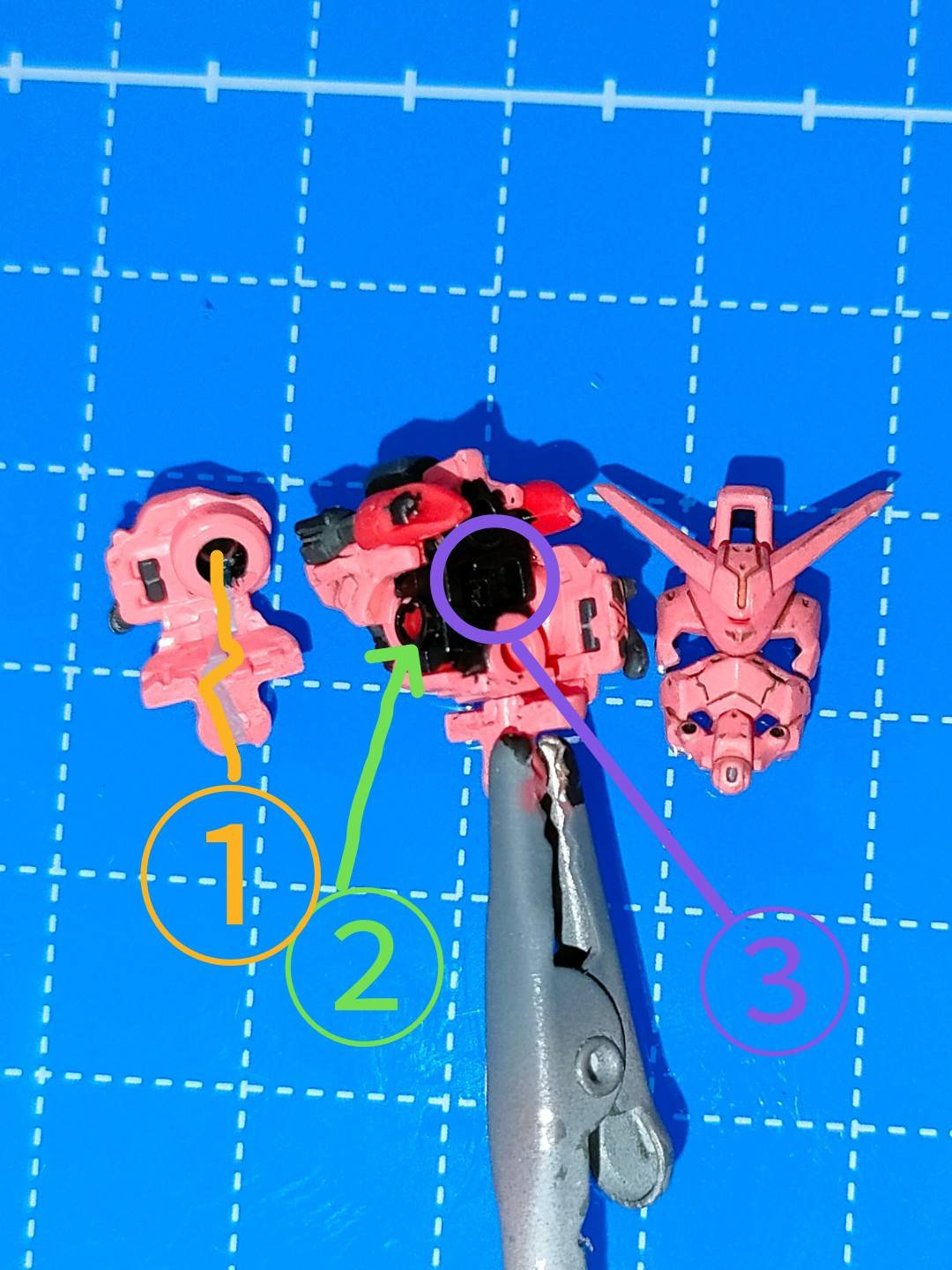

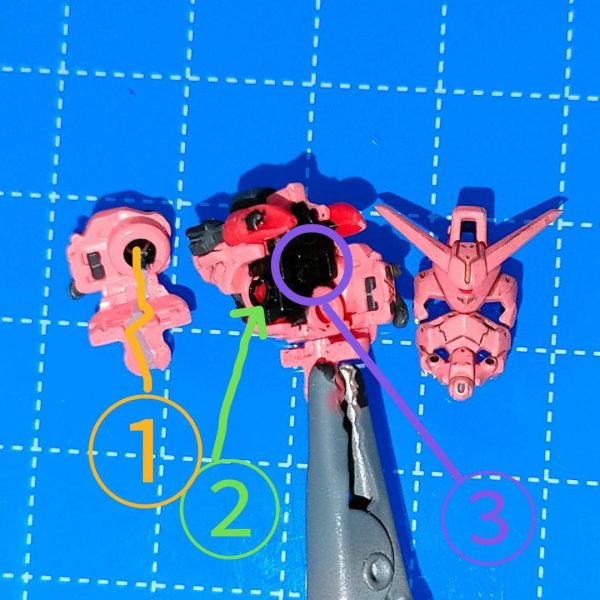

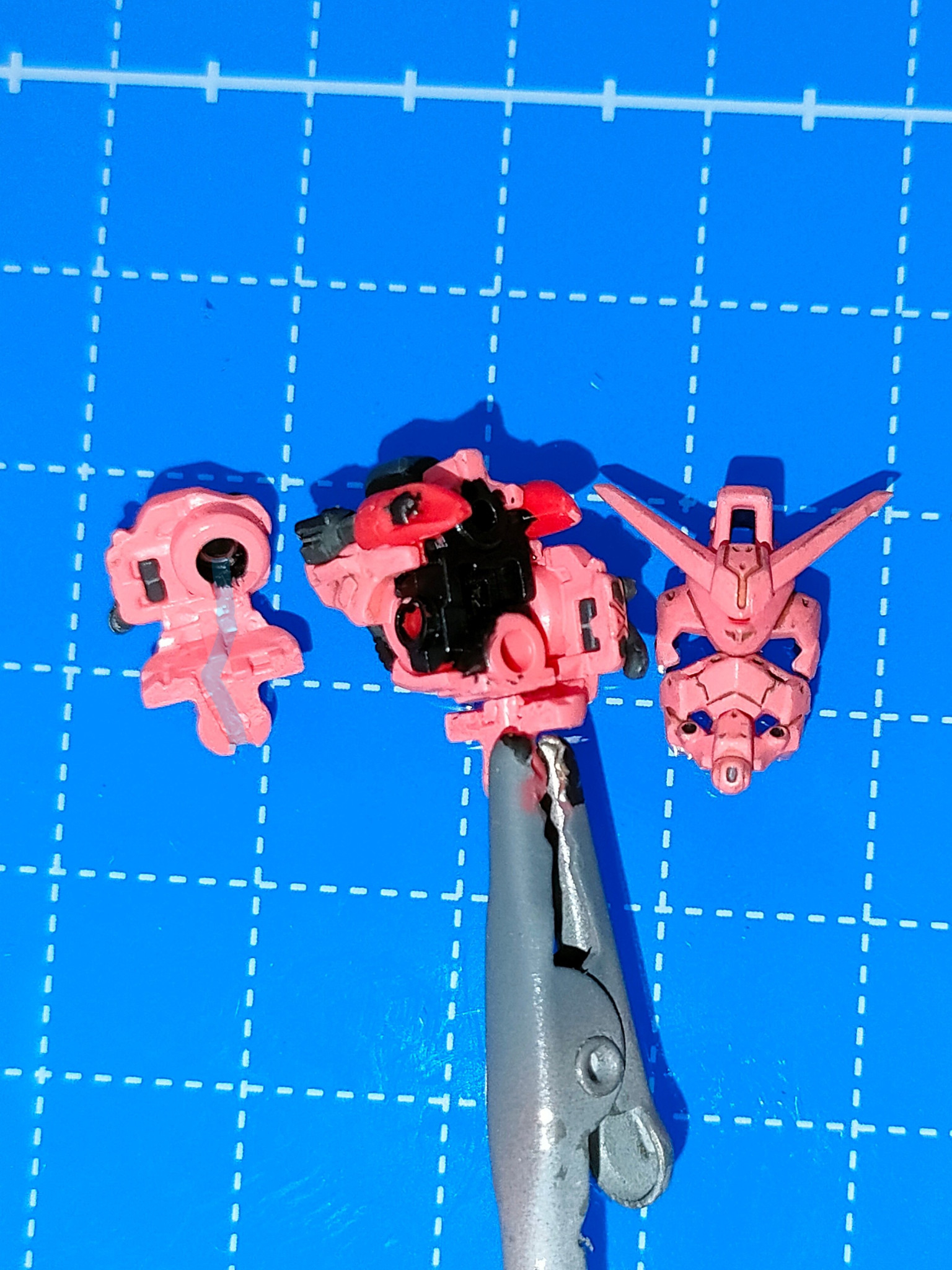

頭部は右の耳あての接続軸②を少し短くし穴を開ける。①の様に配線するので、受け側は下向きに切れ込みを入れる。首も線が通るほどの溝を作る。

③は黒く塗ってるので分かりにくいですが頭部中心付近にLEDチップが入るほどの隙間を作る。

面はカメラアイ下のセンサー部に穴を開けヤスリで整える。メーカーは忘れましたが0.8mmの金属棒ヤスリを使ってます。

そう言えばカメラアイのパーツ(成型色は青)は型どりしてUVクリアパテで複製しています。

その2に続く
