〜超簡単!!パンの留め具を使ったハンドガンの自作方法( ´ ▽ ` )ノ〜

皆さん、こんにちは(・ω・)ノ
性懲りもなく心のままを形にするヒイロです(๑╹ω╹๑ )
まず始めにお断り致しますが、今回はMSではなく自作ハンドガンの紹介です!
twitterで投稿してみたところ、思った以上の反響があった為、共有します。
製作方法の為、twitterではなくガンスタが最も相応しいと考えて今回の投稿に至りました。
長文、駄文となりますが、どうぞ最後までよろしくお願いしますm(_ _)m

## ⓪製作経緯 *読み飛ばして頂いて結構です!(笑)*ガンプラHGでキット化されているハンドガンの種類は、最近は増えたものの、あまり多くありません。代用品としてよく利用されるコトブキヤのピストルはHGに対しては少し大きいものが多いです…(@ ̄ρ ̄@)作品に合ったサイズ感のハンドガンとなると、スクラッチで自作するしかありません(>_<)「スクラッチとなると、難しくて大変そう…ヽ( ̄д ̄;)ノそれなら既存のキットから持ってくるか(ー ー;)」つい最近まで僕もこう思っていました。が、*身近にあるパンの留め具(バッグクロージャー)を使う*と、僕でも簡単にオリジナルでカッコいいハンドガンをスクラッチする事が出来ました!実際に作りながら、製作方法を紹介していきます(`・ω・´)
## ⓪製作経緯
*読み飛ばして頂いて結構です!(笑)*
ガンプラHGでキット化されているハンドガンの種類は、最近は増えたものの、あまり多くありません。代用品としてよく利用されるコトブキヤのピストルはHGに対しては少し大きいものが多いです…(@ ̄ρ ̄@)
作品に合ったサイズ感のハンドガンとなると、スクラッチで自作するしかありません(>_<)
「スクラッチとなると、難しくて大変そう…ヽ( ̄д ̄;)ノそれなら既存のキットから持ってくるか(ー ー;)」
つい最近まで僕もこう思っていました。
が、*身近にあるパンの留め具(バッグクロージャー)を使う*と、僕でも簡単にオリジナルでカッコいいハンドガンをスクラッチする事が出来ました!
実際に作りながら、製作方法を紹介していきます(`・ω・´)
## ①バッグクロージャーを2つ貼り合わせる。製作において必要な材料は、*パンの留め具(バッグクロージャー)2枚、3ミリのコの字プラ棒、1ミリ角棒の3点だけ!!!*まずは瞬着で2枚のバッグクロージャーをぴったりと貼り合わせます。バッグクロージャーは特徴的な形をしている為、貼り付ける際にズレが生じにくいです。ここでポイントなのが、*少量の瞬着を4ヶ所点付けする事!*点付けする位置は写真の赤い部分辺りが良いかと思います。こうする事で後々2枚を剥がす事ができ、端材をディティールアップに活用できますd(^_^o)(それ故、もし貼り合わせに失敗しても大丈夫ですw)
## ①バッグクロージャーを2つ貼り合わせる。
製作において必要な材料は、
*パンの留め具(バッグクロージャー)2枚、3ミリのコの字プラ棒、1ミリ角棒の3点だけ!!!*
まずは瞬着で2枚のバッグクロージャーをぴったりと貼り合わせます。
バッグクロージャーは特徴的な形をしている為、貼り付ける際にズレが生じにくいです。

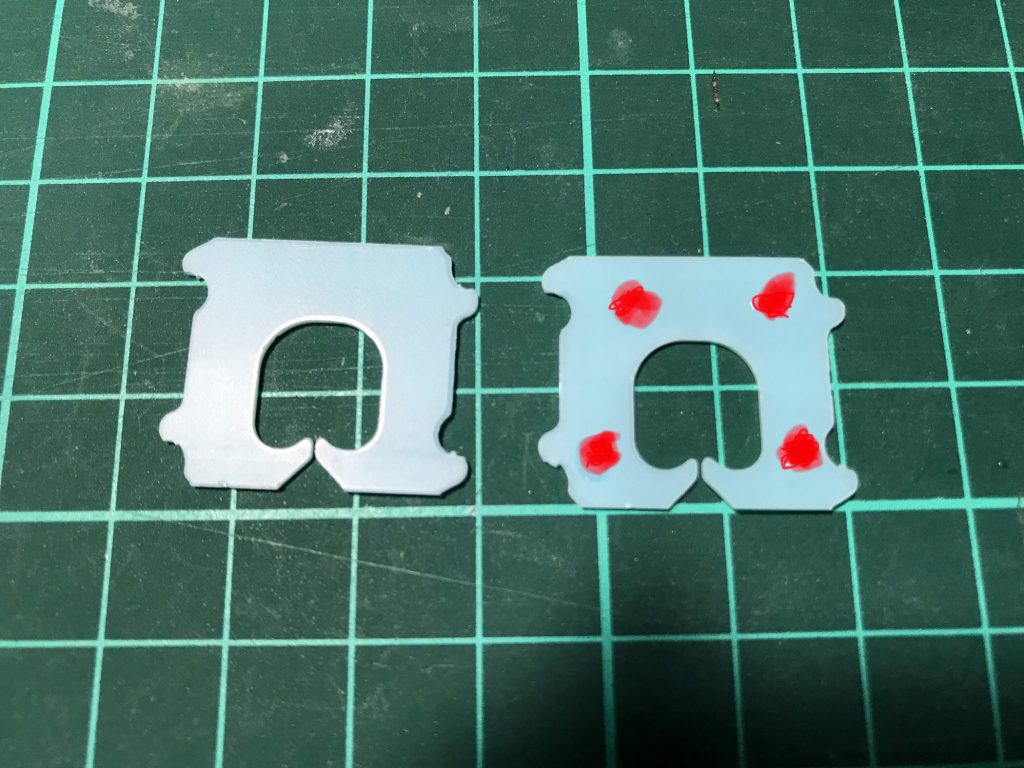

ここでポイントなのが、*少量の瞬着を4ヶ所点付けする事!*
点付けする位置は写真の赤い部分辺りが良いかと思います。
こうする事で後々2枚を剥がす事ができ、端材をディティールアップに活用できますd(^_^o)
(それ故、もし貼り合わせに失敗しても大丈夫ですw)
## ②バッグクロージャーの厚みをヤスリで調節する。バッグクロージャーの利点は約1mmのプラ板が同じ形で切り出されたものである点です。これのおかげで2枚を貼り合わせただけで、HGの手の隙間と同じ2ミリの厚さになっている為、厚さに関しては何も考えなくて大丈夫です♪( ´▽`)ヤッホー!次の段階で3ミリのコの字プラ棒に挟む為、上手くハマるように調節しながら挟む部分だけ1ミリ程の厚さにします(^^)*これをせず、無理矢理挟むと後でコの字プラ棒が割れます*
## ②バッグクロージャーの厚みをヤスリで調節する。

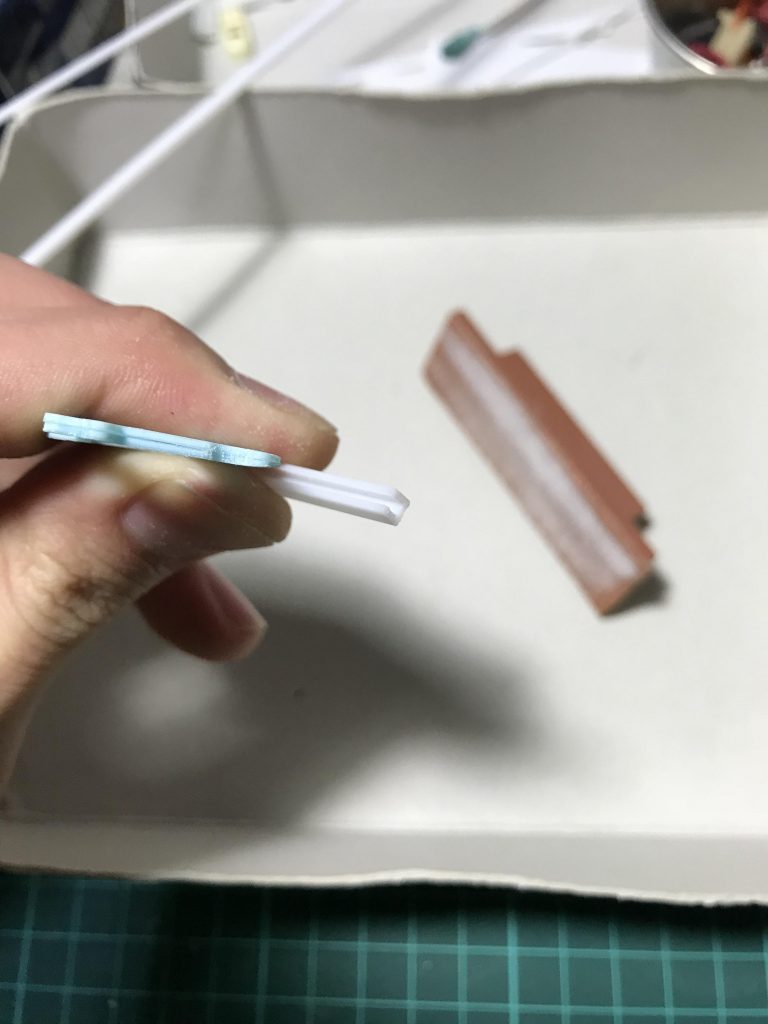

バッグクロージャーの利点は約1mmのプラ板が同じ形で切り出されたものである点です。これのおかげで2枚を貼り合わせただけで、HGの手の隙間と同じ2ミリの厚さになっている為、厚さに関しては何も考えなくて大丈夫です♪( ´▽`)ヤッホー!
次の段階で3ミリのコの字プラ棒に挟む為、上手くハマるように調節しながら挟む部分だけ1ミリ程の厚さにします(^^)

*これをせず、無理矢理挟むと後でコの字プラ棒が割れます*

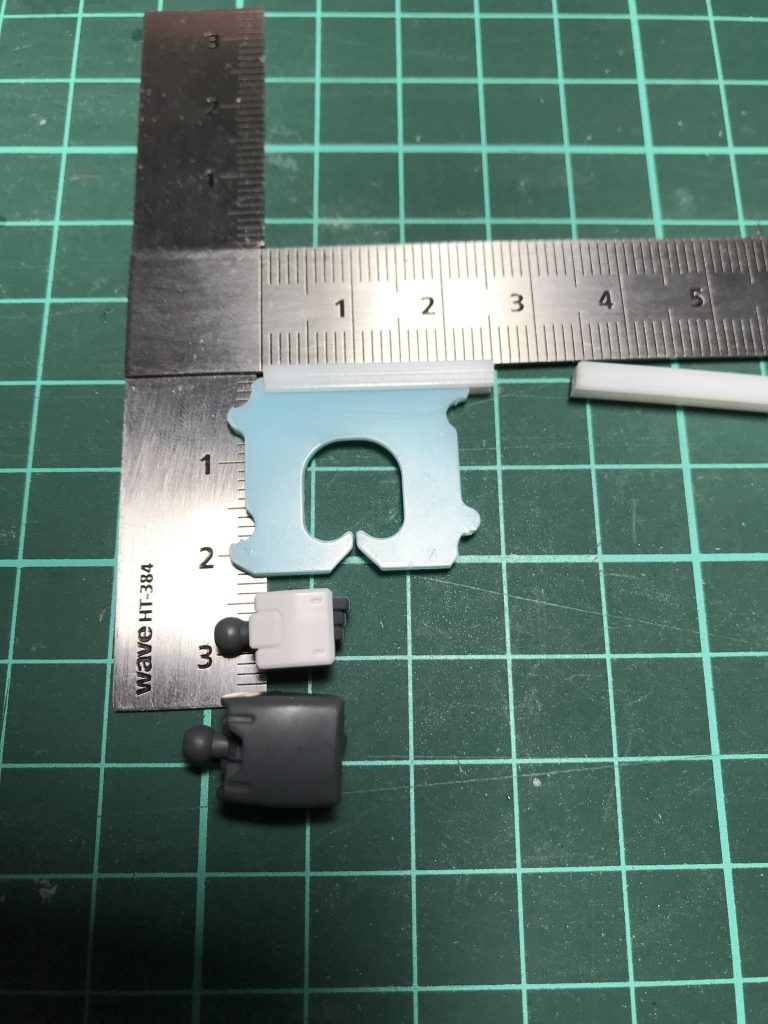

## ③バッグクロージャーをコの字プラ棒に挟み、コの字プラ棒を切る。挟んで銃身のサイズを決めるだけで接着は後でした方が良いと思います( ´ ▽ ` )*ポイントはバッグクロージャーの挟み方とコの字プラ棒の長さです!*写真の様に少しズラして挟んでやると、丁度バッグクロージャーの形が銃の撃鉄に見立てられるので超オススメです(≧∀≦)/!!コの字プラ棒の長さはハンドガンだと*2.5ミリ*が丁度良いサイズでした。宇宙世紀系の大きめの機体だと3ミリぐらいでもいいかも?切り出す長さを変えるとライフルにも出来ますね( ^ω^ )
## ③バッグクロージャーをコの字プラ棒に挟み、コの字プラ棒を切る。
挟んで銃身のサイズを決めるだけで接着は後でした方が良いと思います( ´ ▽ ` )
*ポイントはバッグクロージャーの挟み方とコの字プラ棒の長さです!*
写真の様に少しズラして挟んでやると、丁度バッグクロージャーの形が銃の撃鉄に見立てられるので超オススメです(≧∀≦)/!!
コの字プラ棒の長さはハンドガンだと*2.5ミリ*が丁度良いサイズでした。
宇宙世紀系の大きめの機体だと3ミリぐらいでもいいかも?

切り出す長さを変えるとライフルにも出来ますね( ^ω^ )

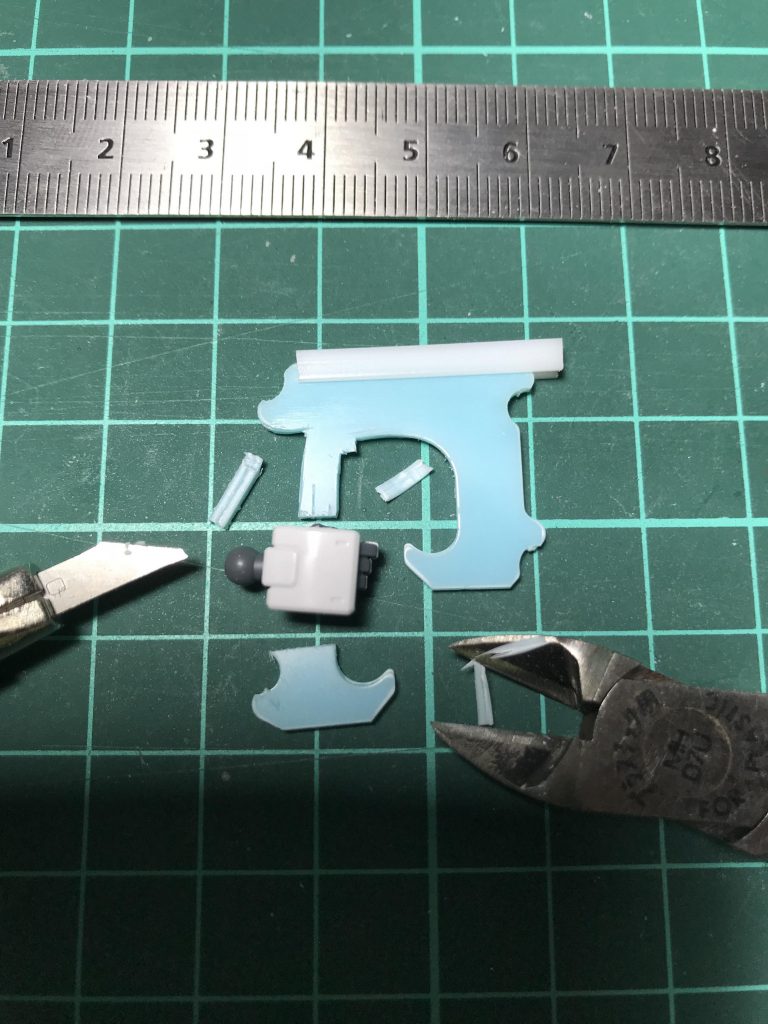

## ④手の大きさに合わせて持ち手部分を切り出す。大まかなハンドガンの形を意識して、ニッパーやデザインナイフで持ち手部分を切り出しましょう(・∀・)今回は持ち手部分を短めにして、鉤爪部分は切り飛ばしました!ポイントは*変な負荷がかからないようにちょっとずつ削る事です*撃鉄部分のL字部分を横着してニッパーで一気に切ると、L字の角に負荷が掛かって、最悪折れます_:(´ཀ`」 ∠):(僕も一回ヤラカシましたw)力の逃げ場所を確保してやりましょう〜)^o^((大きな手でゆるい場合はプラ板や瞬着等で調整してください)
## ④手の大きさに合わせて持ち手部分を切り出す。
大まかなハンドガンの形を意識して、ニッパーやデザインナイフで持ち手部分を切り出しましょう(・∀・)
今回は持ち手部分を短めにして、鉤爪部分は切り飛ばしました!
ポイントは*変な負荷がかからないようにちょっとずつ削る事です*
撃鉄部分のL字部分を横着してニッパーで一気に切ると、L字の角に負荷が掛かって、最悪折れます_:(´ཀ`」 ∠):(僕も一回ヤラカシましたw)
力の逃げ場所を確保してやりましょう〜)^o^(

(大きな手でゆるい場合はプラ板や瞬着等で調整してください)

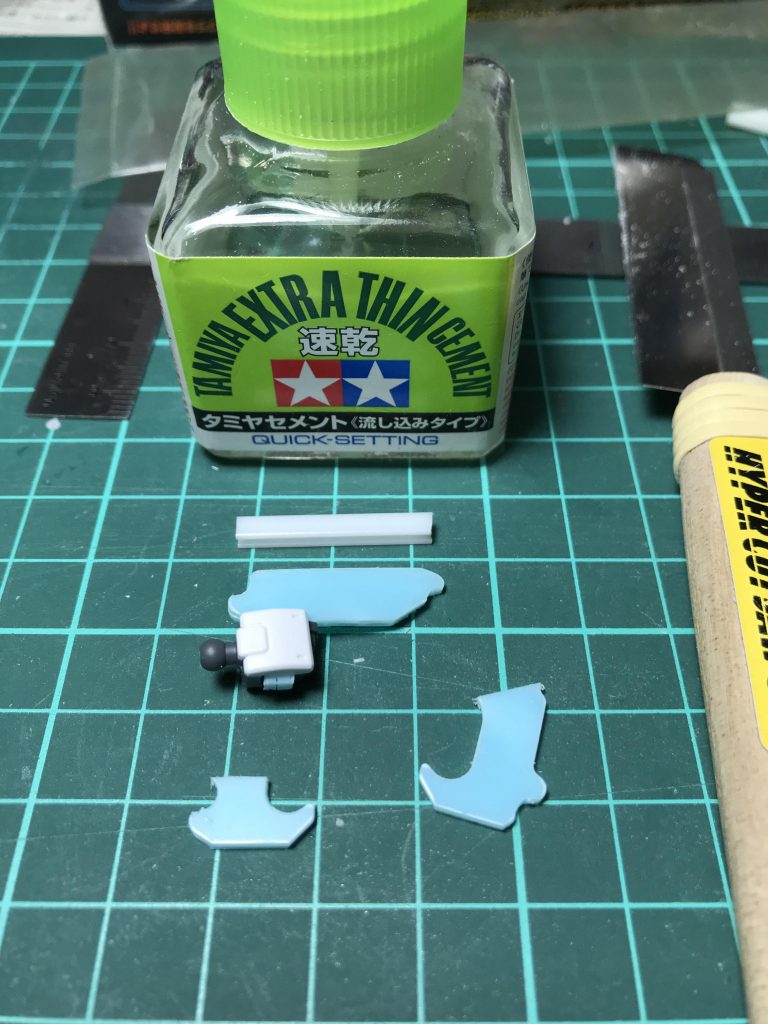

## ⑤求めるハンドガンの形になるように余分な部分を切り出し、パーツを接着する。こうして求める形に切り出してやれば、後は接着ですo(^▽^)o本体部分へのディティールアップはコの字棒の接着前に行うとやりやすいかと思います(^_^)今回は端材を貼り付けてディティールアップするのでパス!
## ⑤求めるハンドガンの形になるように余分な部分を切り出し、パーツを接着する。

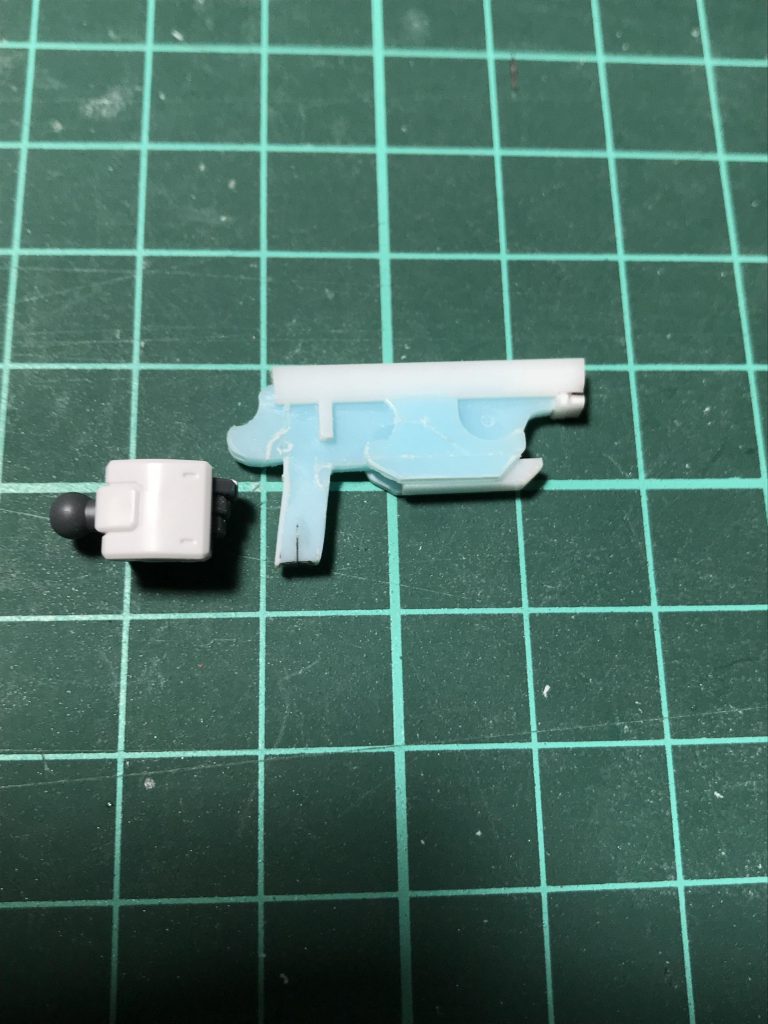

こうして求める形に切り出してやれば、後は接着ですo(^▽^)o
本体部分へのディティールアップはコの字棒の接着前に行うとやりやすいかと思います(^_^)
今回は端材を貼り付けてディティールアップするのでパス!

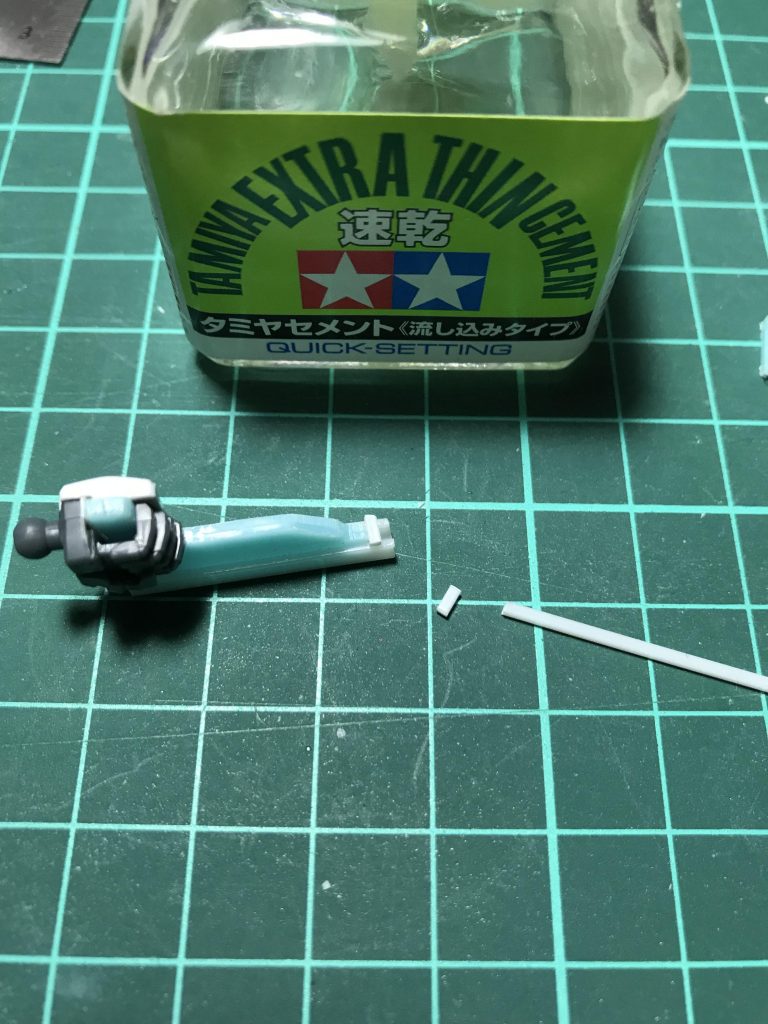

## ⑥銃身の隙間を1ミリ角棒を貼って塞ぐ。3ミリ程の長さに切った1ミリ角棒を銃身下部に貼り、銃口部分を作りましょう(๑˃̵ᴗ˂̵)2.5ミリだと2切れぐらいでピッタリだと思います。ポイントは*1ミリ角棒を少し長めに切る事!*接着した後はみ出た部分を削る方が楽に作業できます(`・ω・´)
## ⑥銃身の隙間を1ミリ角棒を貼って塞ぐ。

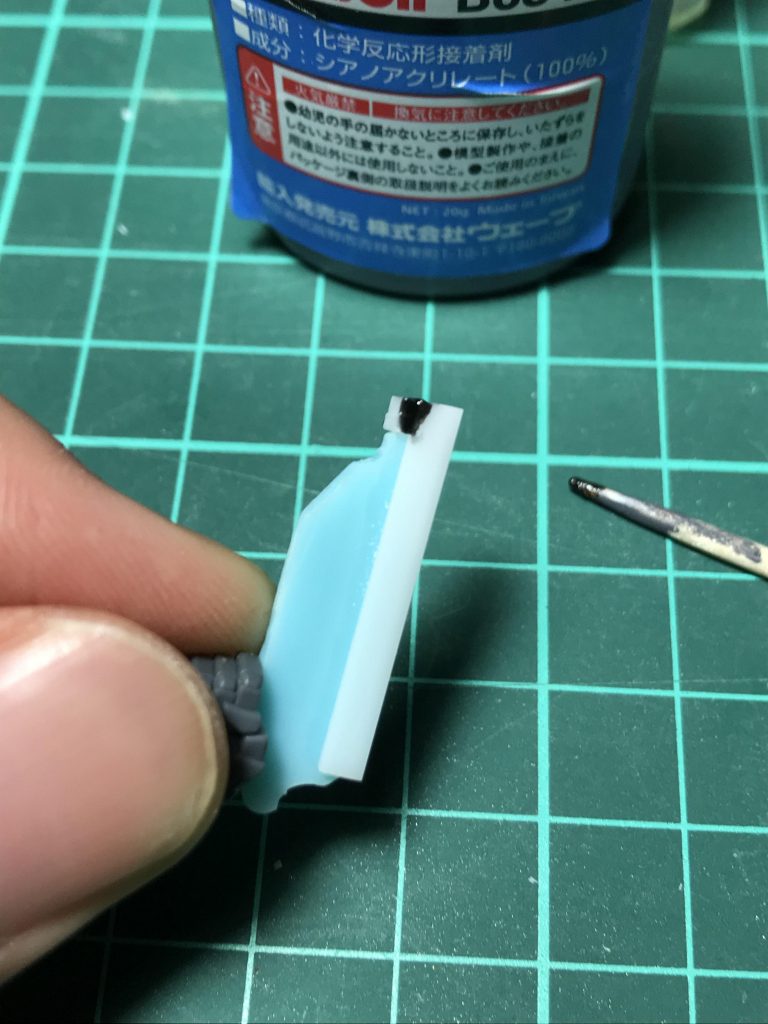

3ミリ程の長さに切った1ミリ角棒を銃身下部に貼り、銃口部分を作りましょう(๑˃̵ᴗ˂̵)
2.5ミリだと2切れぐらいでピッタリだと思います。
ポイントは*1ミリ角棒を少し長めに切る事!*
接着した後はみ出た部分を削る方が楽に作業できます(`・ω・´)
今回は少し短かったので瞬着パテで隙間を埋めました(゚ω゚)←
今回は少し短かったので瞬着パテで隙間を埋めました(゚ω゚)←
## ⑦思うがままにディティールアップ!!!ハンドガン本体自体は完成しました!このままだと素っ気ないので、後はプラ棒を貼ったり、筋彫りしたりと思うがままにディティールアップしてください(^^)v
## ⑦思うがままにディティールアップ!!!
ハンドガン本体自体は完成しました!
このままだと素っ気ないので、後はプラ棒を貼ったり、筋彫りしたりと思うがままにディティールアップしてください(^^)v

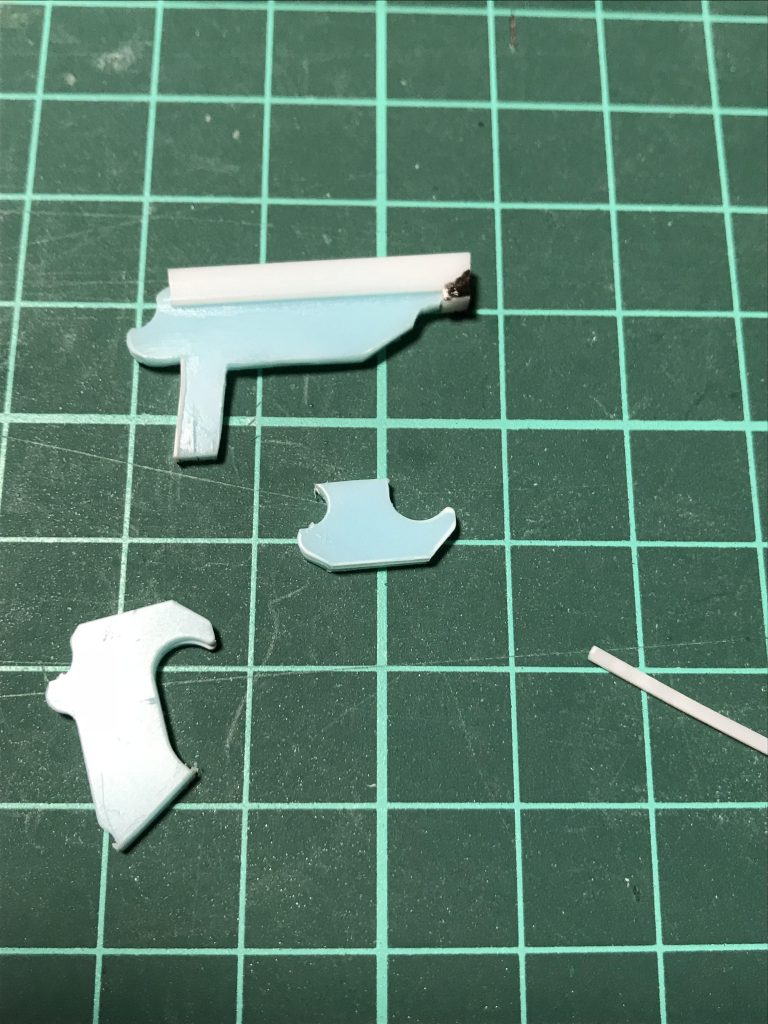

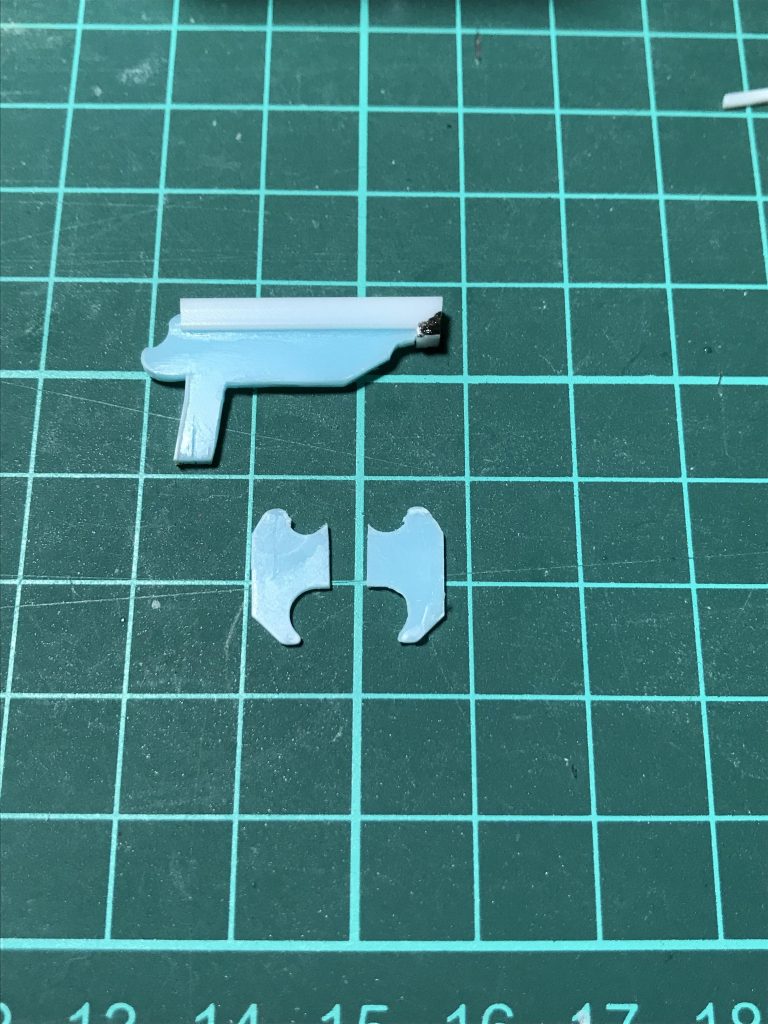

今回は端材を利用する為、デザインナイフを隙間に差し込み2枚のパーツに分けました。これだけで全く同じ形のパーツが2枚出来上がるので、とっても楽です( ´∀`)
今回は端材を利用する為、デザインナイフを隙間に差し込み2枚のパーツに分けました。
これだけで全く同じ形のパーツが2枚出来上がるので、とっても楽です( ´∀`)

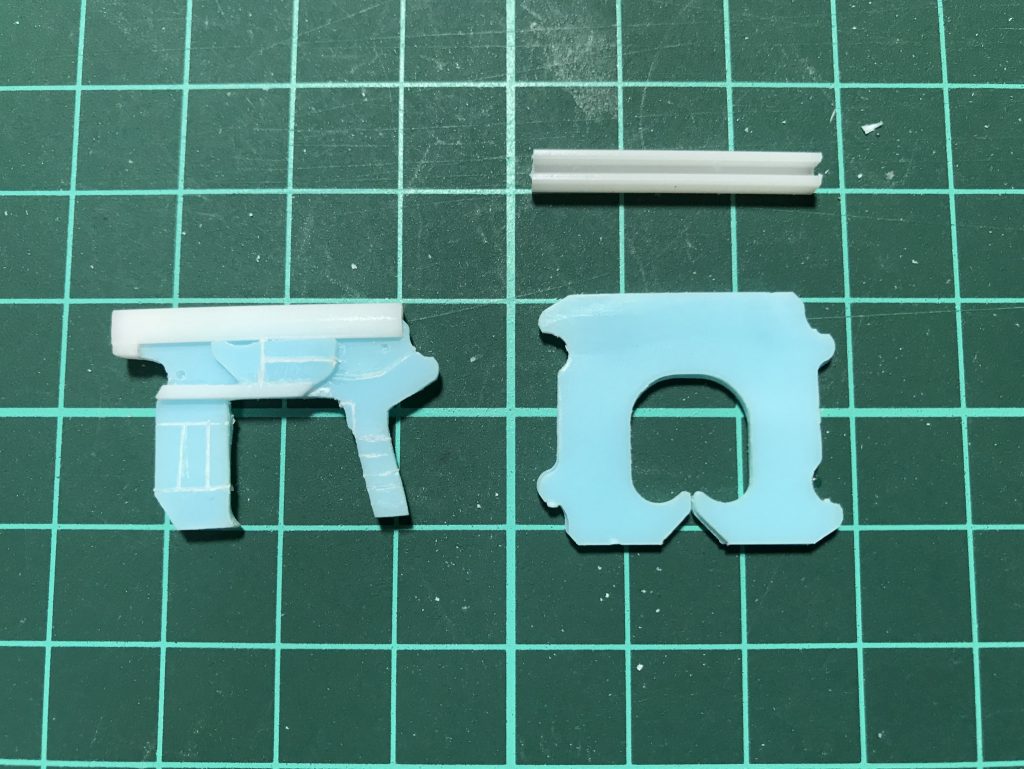

## ⑧完成!!!今回は端材を両側面に貼り付け、隙間に斜めに切った2ミリ角棒を貼り、1ミリ角棒と筋彫りでディティールアップしました(๑╹ω╹๑ )*ここまでの所要時間は1時間!*案外あっという間に経っていました…ここでの問題がハンドガンは2丁セットがデフォルトのイメージですよね〜「もう一つ作らないといけないけど、同じ形に作れるかなぁ…」と思うでしょうが、*なんの心配もありませんよ!!!*
## ⑧完成!!!
今回は端材を両側面に貼り付け、隙間に斜めに切った2ミリ角棒を貼り、1ミリ角棒と筋彫りでディティールアップしました(๑╹ω╹๑ )
*ここまでの所要時間は1時間!*
案外あっという間に経っていました…

ここでの問題がハンドガンは2丁セットがデフォルトのイメージですよね〜
「もう一つ作らないといけないけど、同じ形に作れるかなぁ…」と思うでしょうが、
*なんの心配もありませんよ!!!*

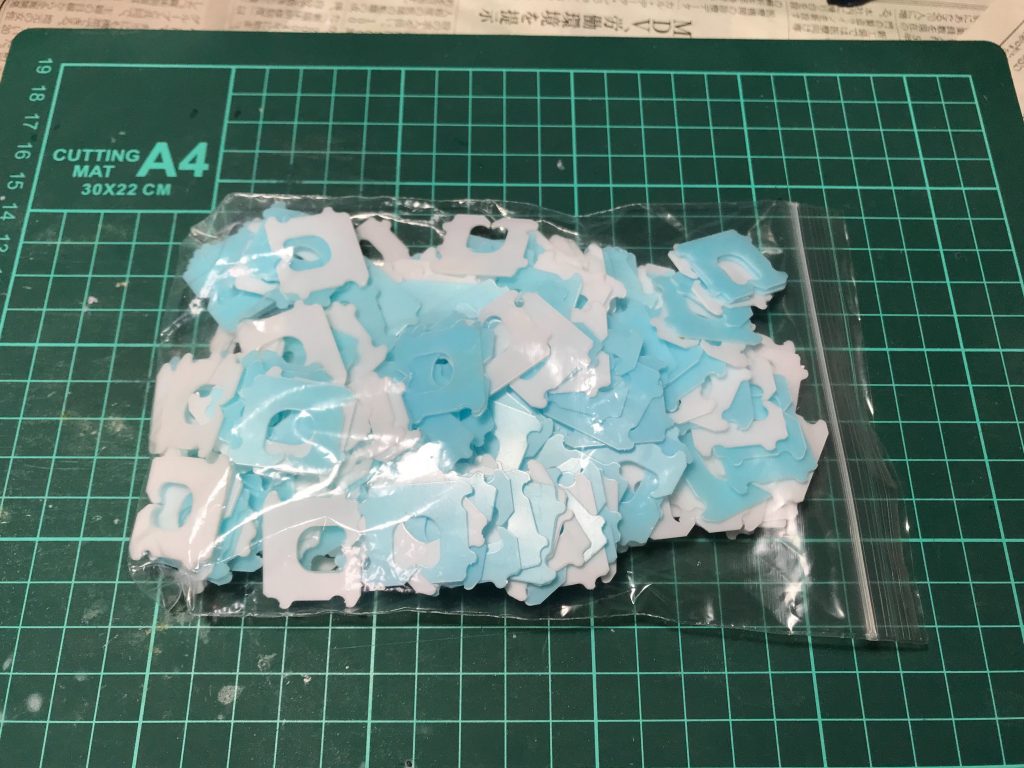

今回、バッグクロージャーを使った最大の利点をおさらいすると、*※全く同じ形に切り出された1ミリプラ板なので、切り出し不要!**※簡単に手に入るので失敗しても問題なし!新しく作る時もすぐに取りかかれる!**※独特の形状とサイズ感がHGのハンドガンにピッタリ!**※作り方はプラ棒を貼り付けていくだけで超簡単!**※応用すれば、様々な銃を作れる!*の5点です!!!!!決まった形のバッグクロージャーを使ったお陰で切り離す長ささえ気をつければ、ヤスリで成形する必要が一切ない為、比較的高い精度で量産できます(`・ω・´)サムネに用いた2丁のハンドガンの形状は見ての通り、ほぼ同じです(^_^)v(筋彫りについてはフリーハンドでやってしまったのでズレてますが笑)
今回、バッグクロージャーを使った最大の利点をおさらいすると、
*※全く同じ形に切り出された1ミリプラ板なので、切り出し不要!*
*※簡単に手に入るので失敗しても問題なし!新しく作る時もすぐに取りかかれる!*
*※独特の形状とサイズ感がHGのハンドガンにピッタリ!*
*※作り方はプラ棒を貼り付けていくだけで超簡単!*
*※応用すれば、様々な銃を作れる!*
の5点です!!!!!

決まった形のバッグクロージャーを使ったお陰で切り離す長ささえ気をつければ、ヤスリで成形する必要が一切ない為、比較的高い精度で量産できます(`・ω・´)

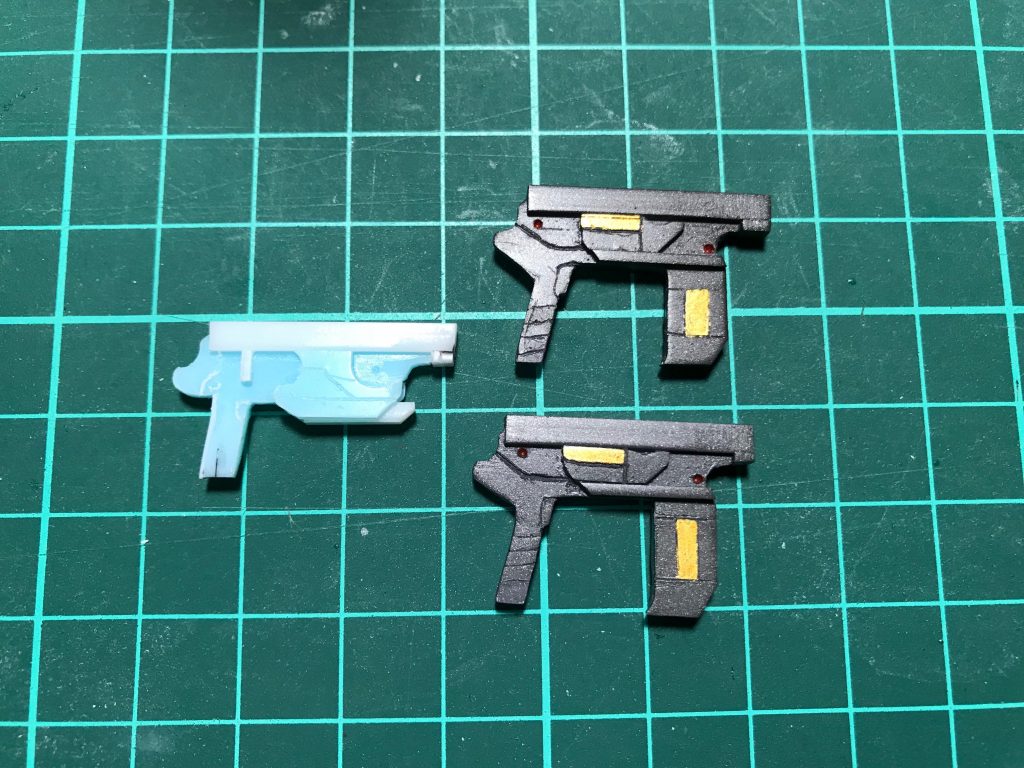

サムネに用いた2丁のハンドガンの形状は見ての通り、ほぼ同じです(^_^)v
(筋彫りについてはフリーハンドでやってしまったのでズレてますが笑)

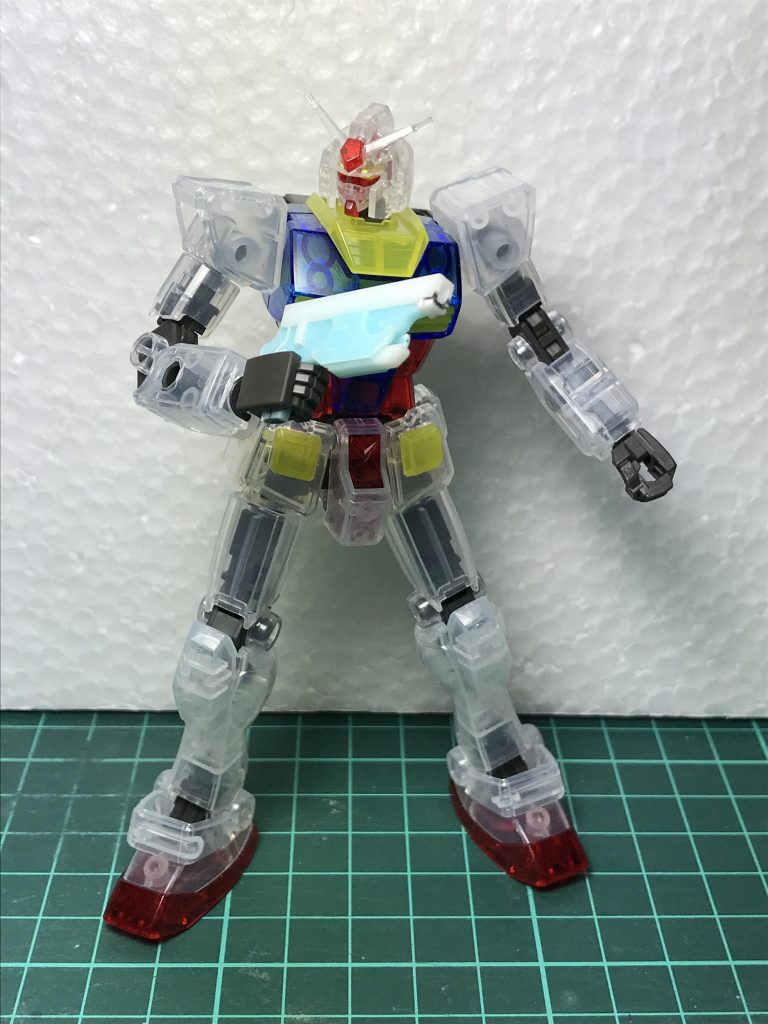

## let’s action!!今回製作したハンドガンをHGUCリバイブ版ガンダムに持たせてみました〜ヽ(・∀・)違和感のないサイズに仕上がっていると思います(≧∀≦)
## let’s action!!

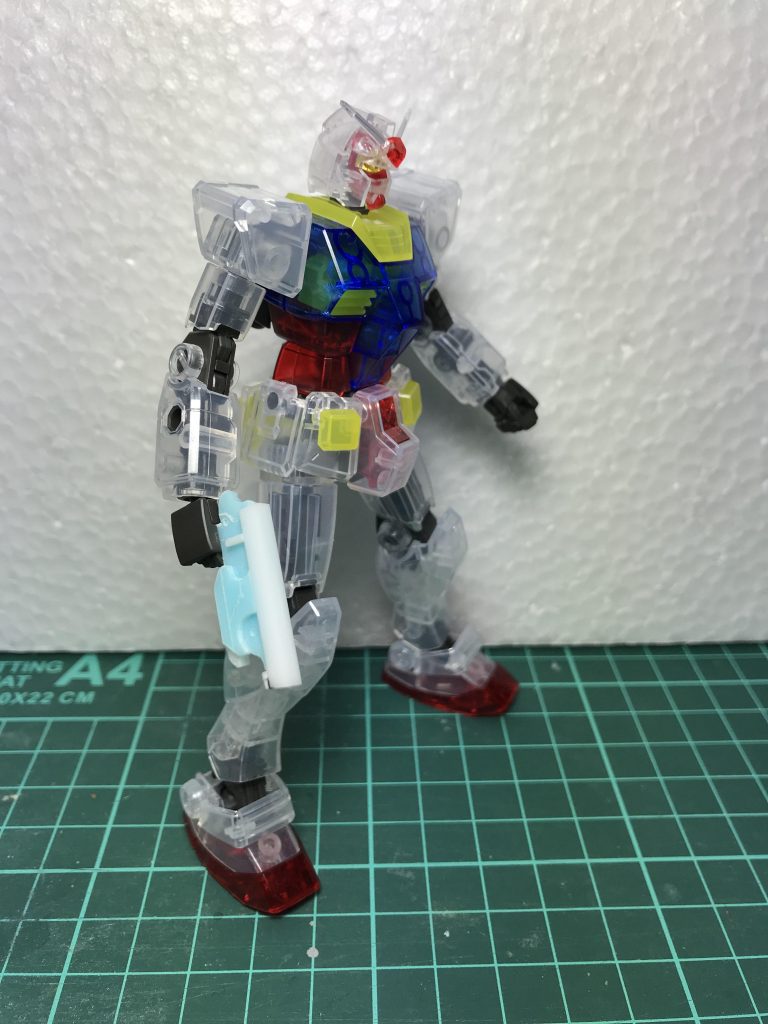

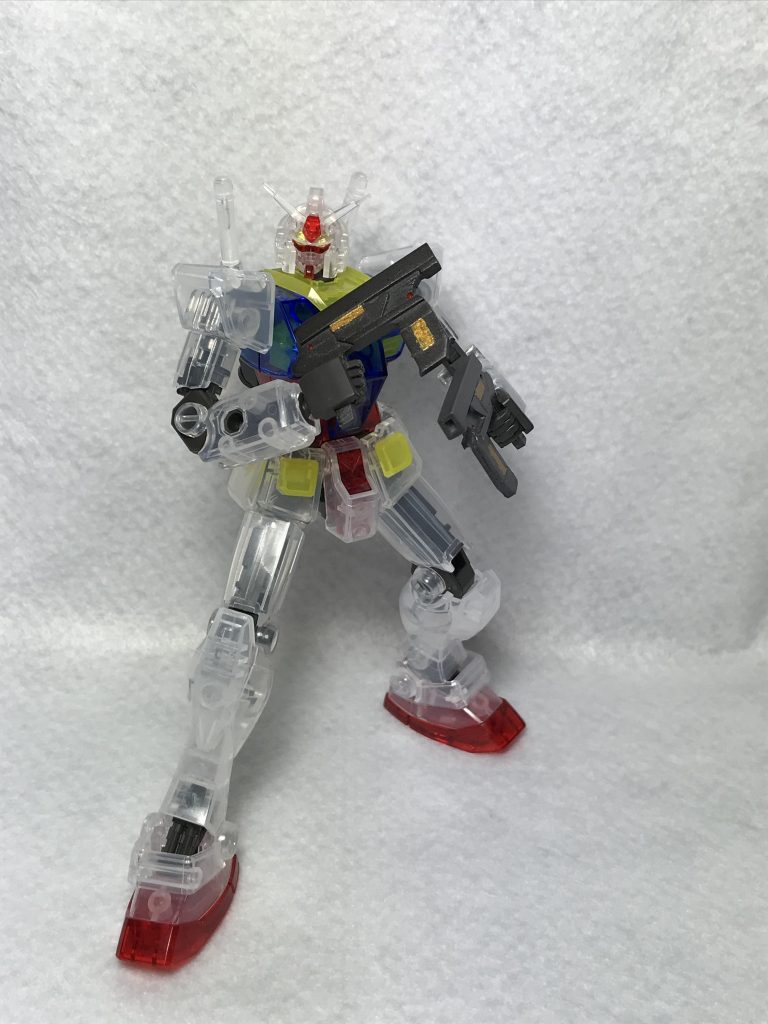

今回製作したハンドガンをHGUCリバイブ版ガンダムに持たせてみました〜ヽ(・∀・)
違和感のないサイズに仕上がっていると思います(≧∀≦)
以上、バッグクロージャーハンドガンの製作方法でした!長文最後までお付き合い頂きありがとうございました。*これを参考にぜひ一度、作ってみてください!次回開催のSEEDコンには、これを装備した機体を投稿する予定ですので、お楽しみに〜(≧∀≦)/*
以上、バッグクロージャーハンドガンの製作方法でした!
長文最後までお付き合い頂きありがとうございました。

*これを参考にぜひ一度、作ってみてください!
次回開催のSEEDコンには、これを装備した機体を投稿する予定ですので、お楽しみに〜(≧∀≦)/*

普段の投稿とは趣向が違いますが、コメント等くださると嬉しいです
