再現制作【ドラムマガジンライフル】引用元: 『機動戦士ガンダム バニシングマシン』

本書の中では、Zガンダム本編でスイカバーに追突されて顔芸になるおじさんが駆るPMXシリーズの試作機でリック•ドム部隊と交戦するシーンがあるんですが、そのシーンでリック•ドムが持っていたこの装備がカッコいいなぁと思いまして。最近ツインドラムライフル作ったし、これも作っちゃお！と無駄にやる気スイッチが入ってます笑

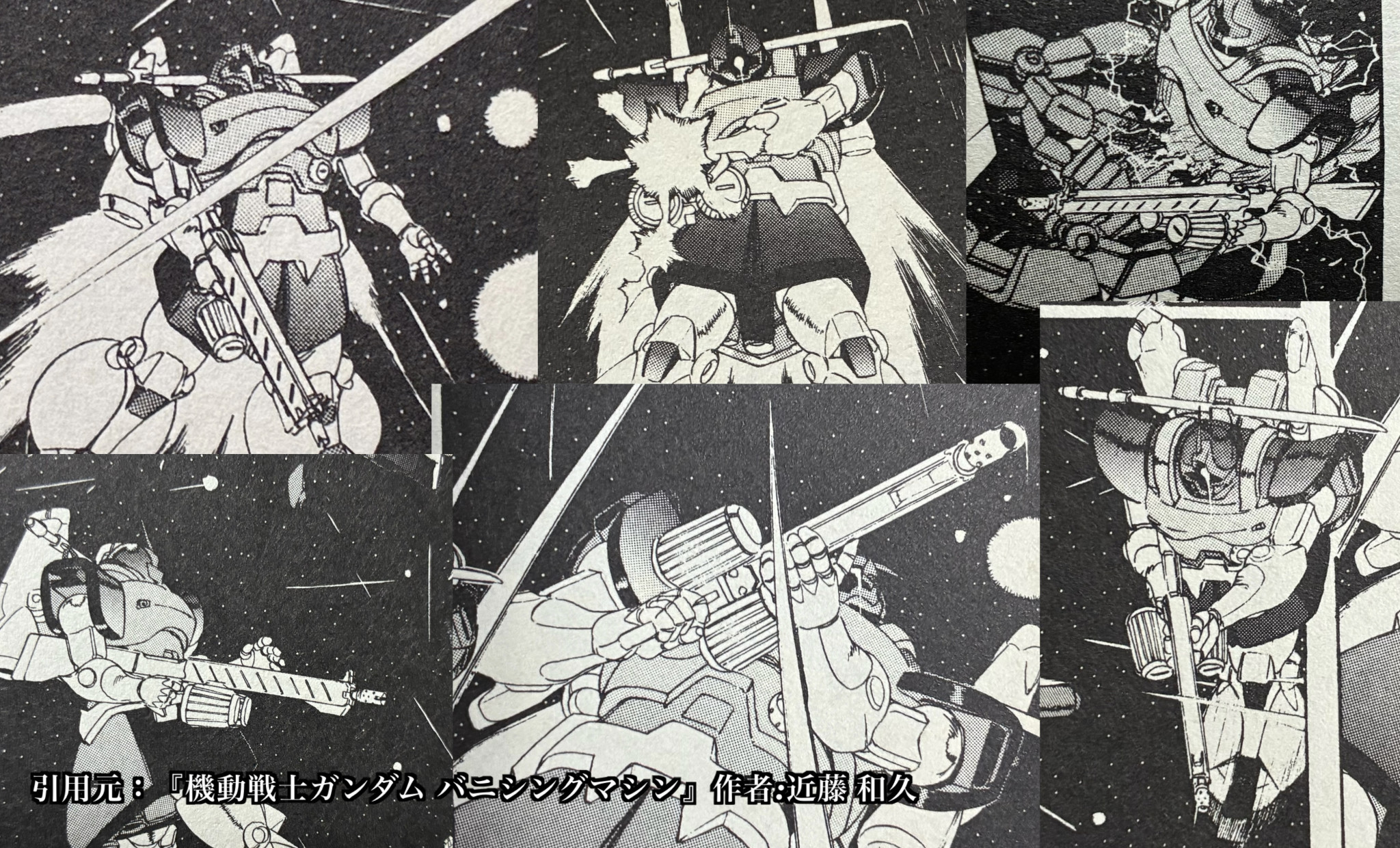

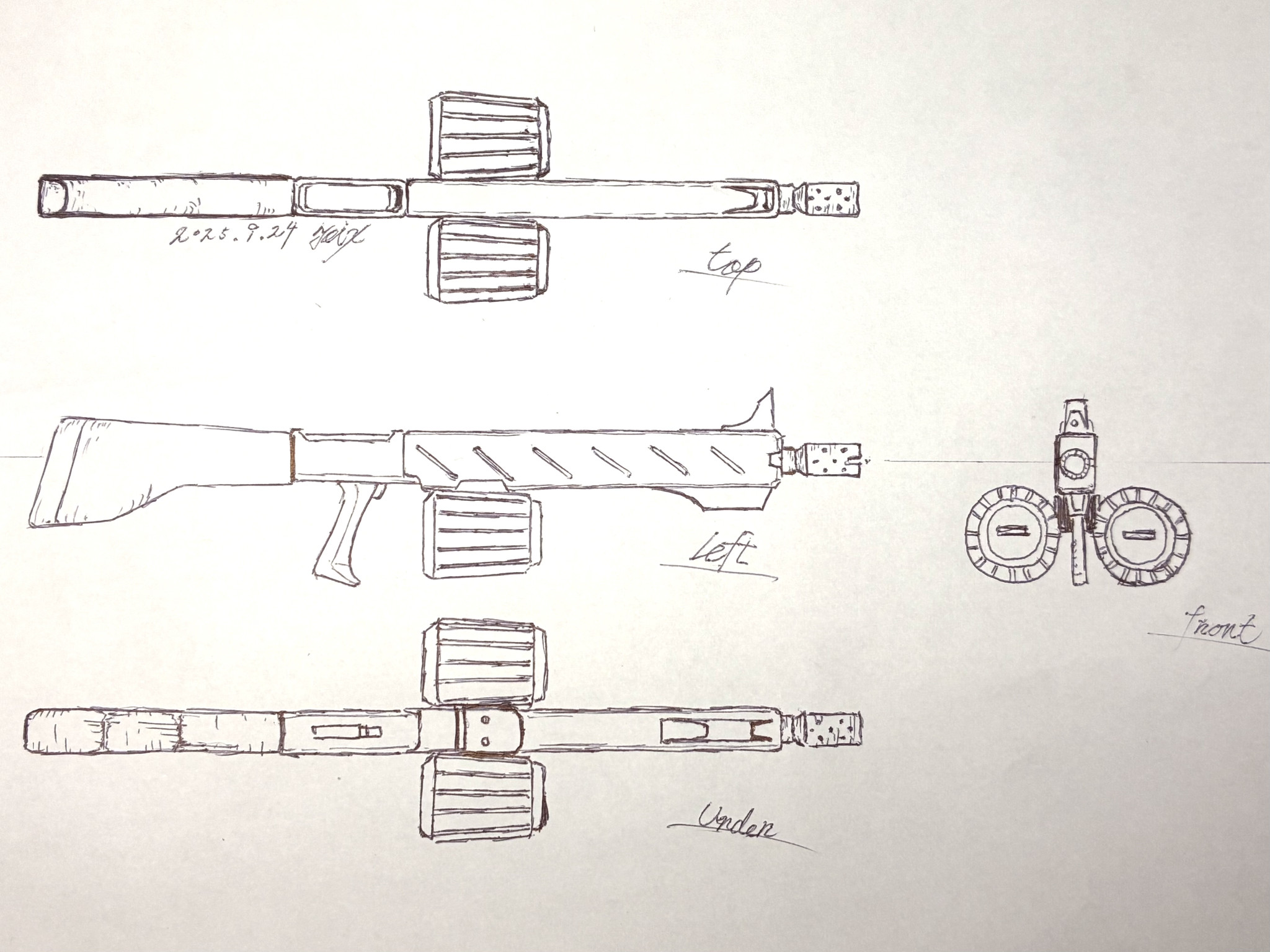

このライフルについては残念ながら近藤氏の設定画などの挿絵は見当たらなかったため、制作にあたりまずは漫画内の絵を参考に図面を起こしました。

＊引用元『機動戦士ガンダム バニシングマシン』作者:近藤 和久

コマによっては細かな部分で統一感がないため💦。確認出来る部分で、カッコいいと思うシーンを参考にして図面を起こしました。見えない部分については私のオリジナル解釈です。

ドラムマガジンライフルと題を打ちましたが、果たしてこの銃がマシンガンなのか、ショットガンなのか、私の解読力では分かりませんでした。

さてさて作って参ります。今回は既存パーツを使わずにプラ板とパテでフルスクラッチしました。

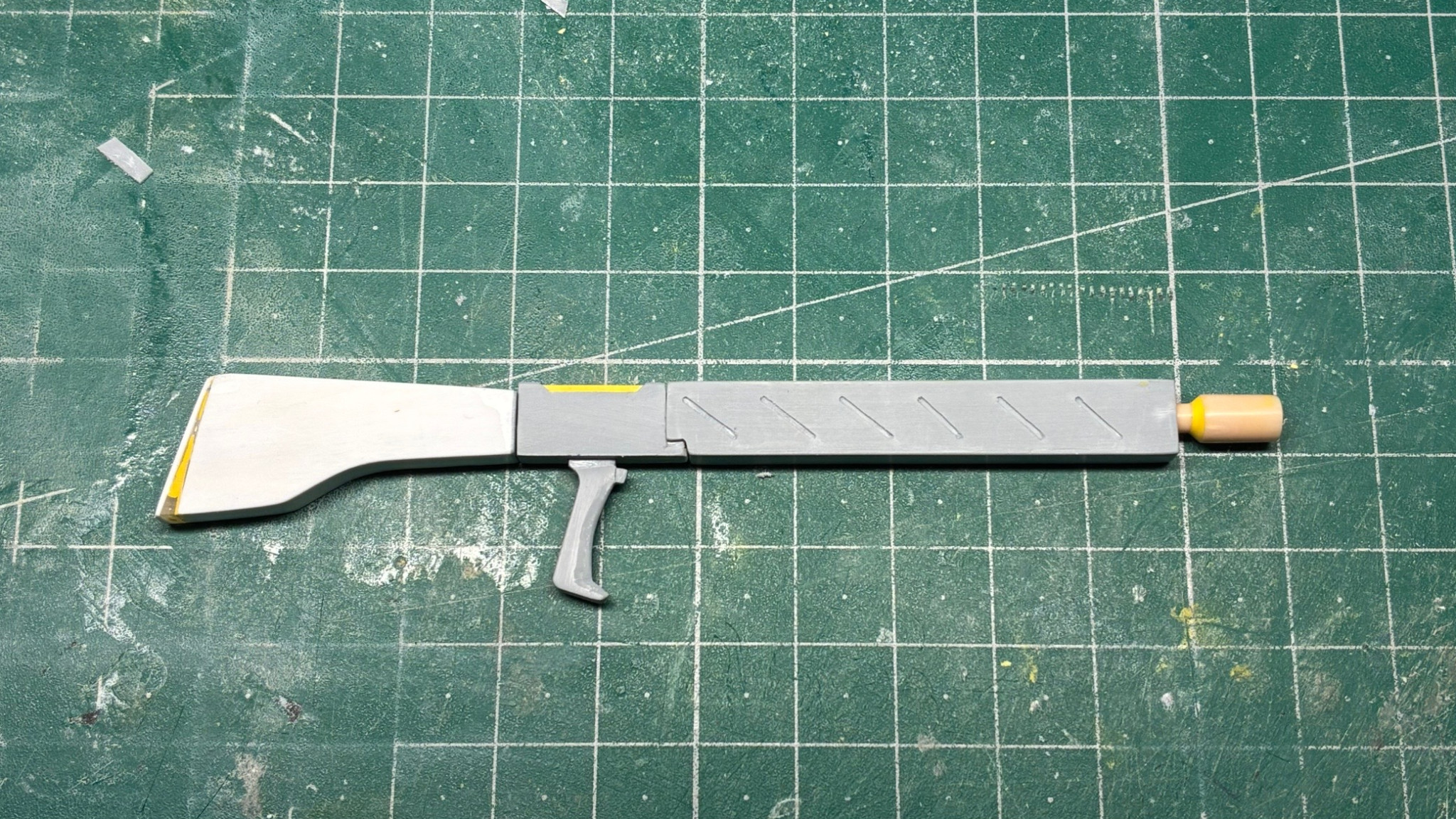

途中経過の仮組の物ですが、ドラムマガジンが無いとシンプルな形状をしていますね。

続いてドラムマガジンを制作！ちょっとこの画角だと分りにくいですが、治具を作り3ミリアルミパイプを芯にして、バームクーヘンを作る時の様にポリパテを盛ってはコロコロ回転させて作っています。昔のねるねるねるねみを思い出しましたねぇ、今もあるんでしょうか？あのブドウみたいなのを作るやつ笑

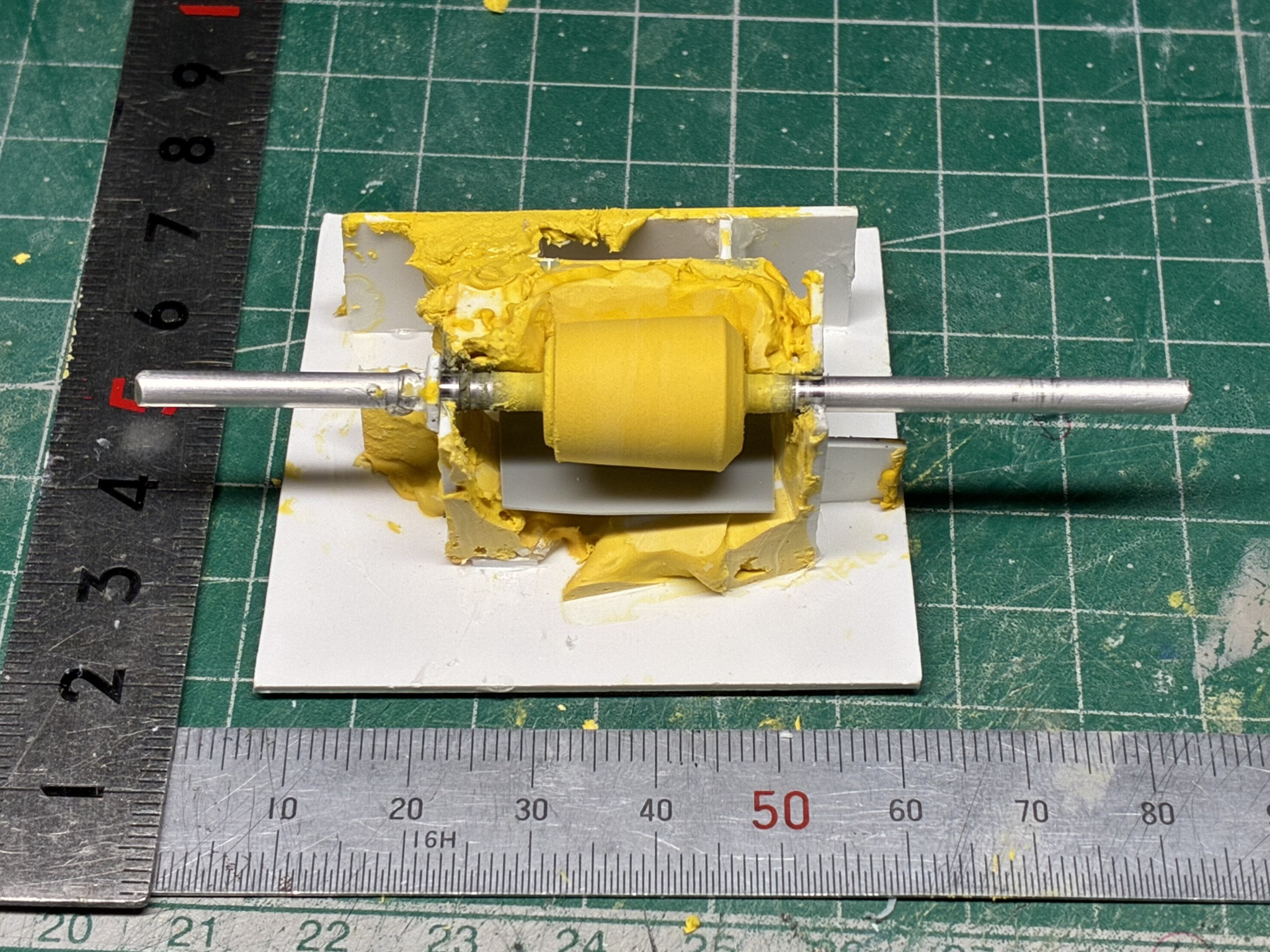

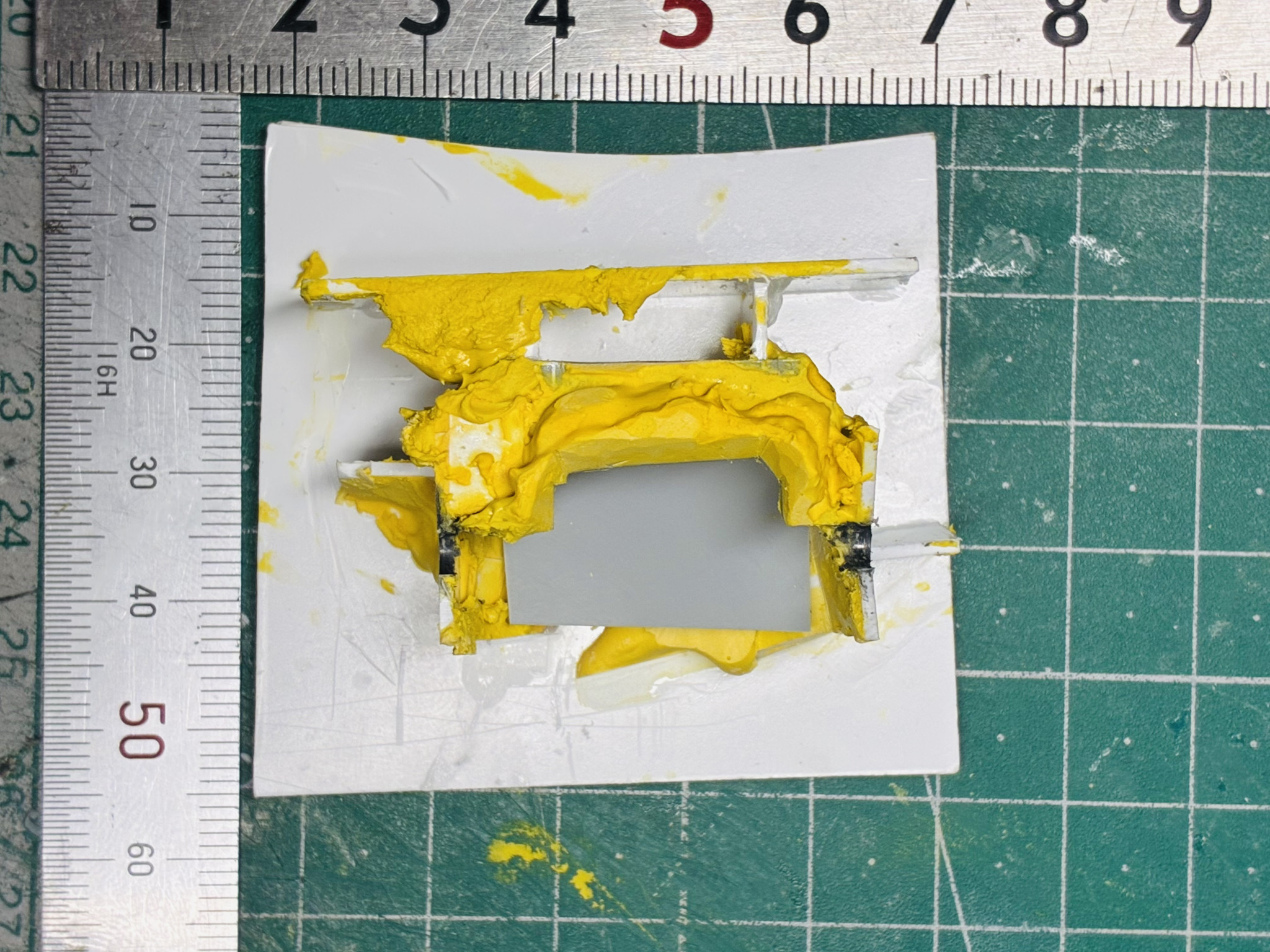

治具を真上から覗くとこんな感じで、

黒っぽくなっている所にアルミ軸を置き、円錐2/1の型枠があって、転がすと円錐パーツが整形される様になっています。

既にパテでデロンデロンになってますね笑

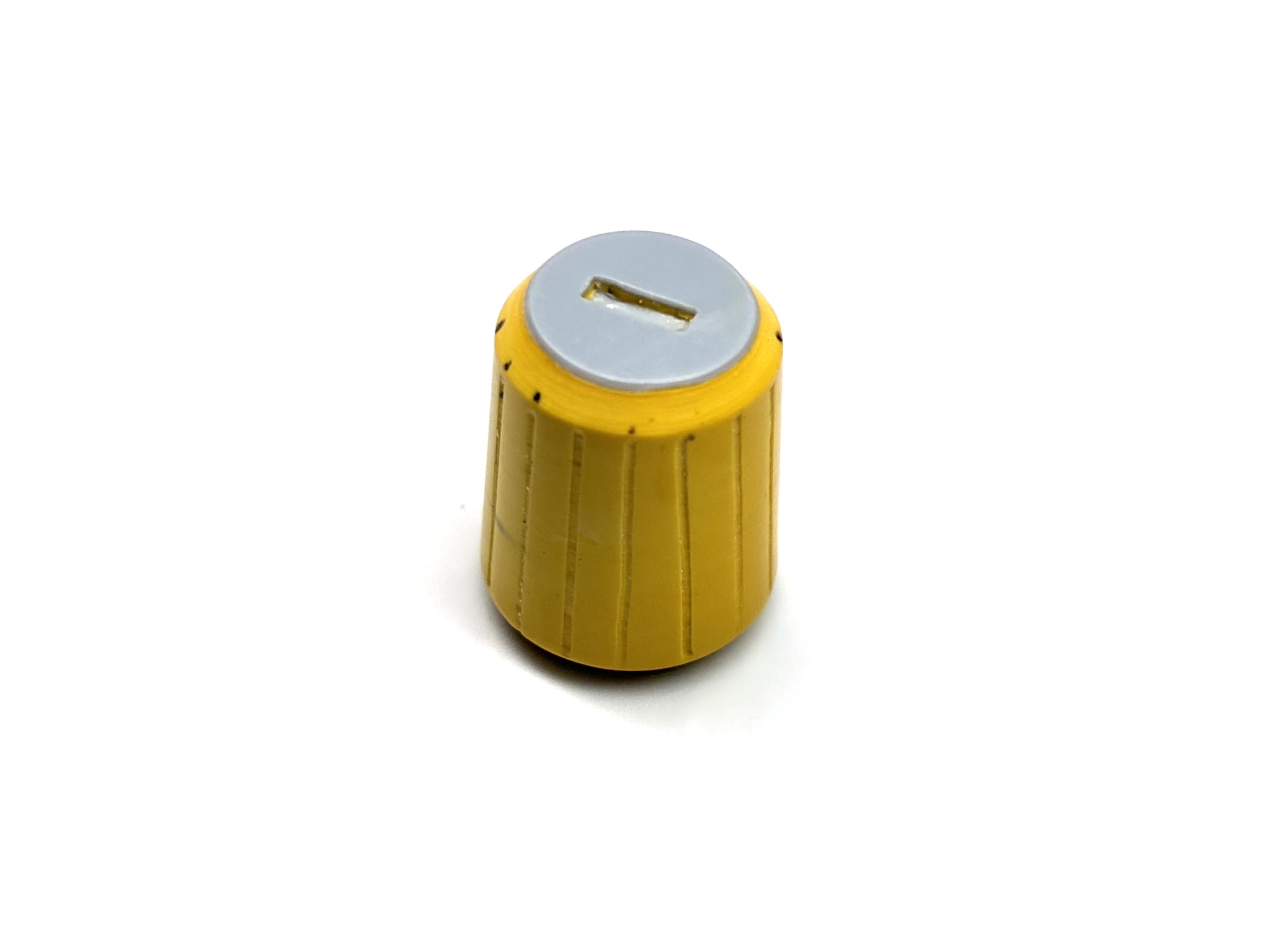

完成したのがこちら！端の頭の所はプラ板でマイナスモールドにしています。

筋を12本掘りましたが真っ直ぐ掘るのがなかなか難しい😓

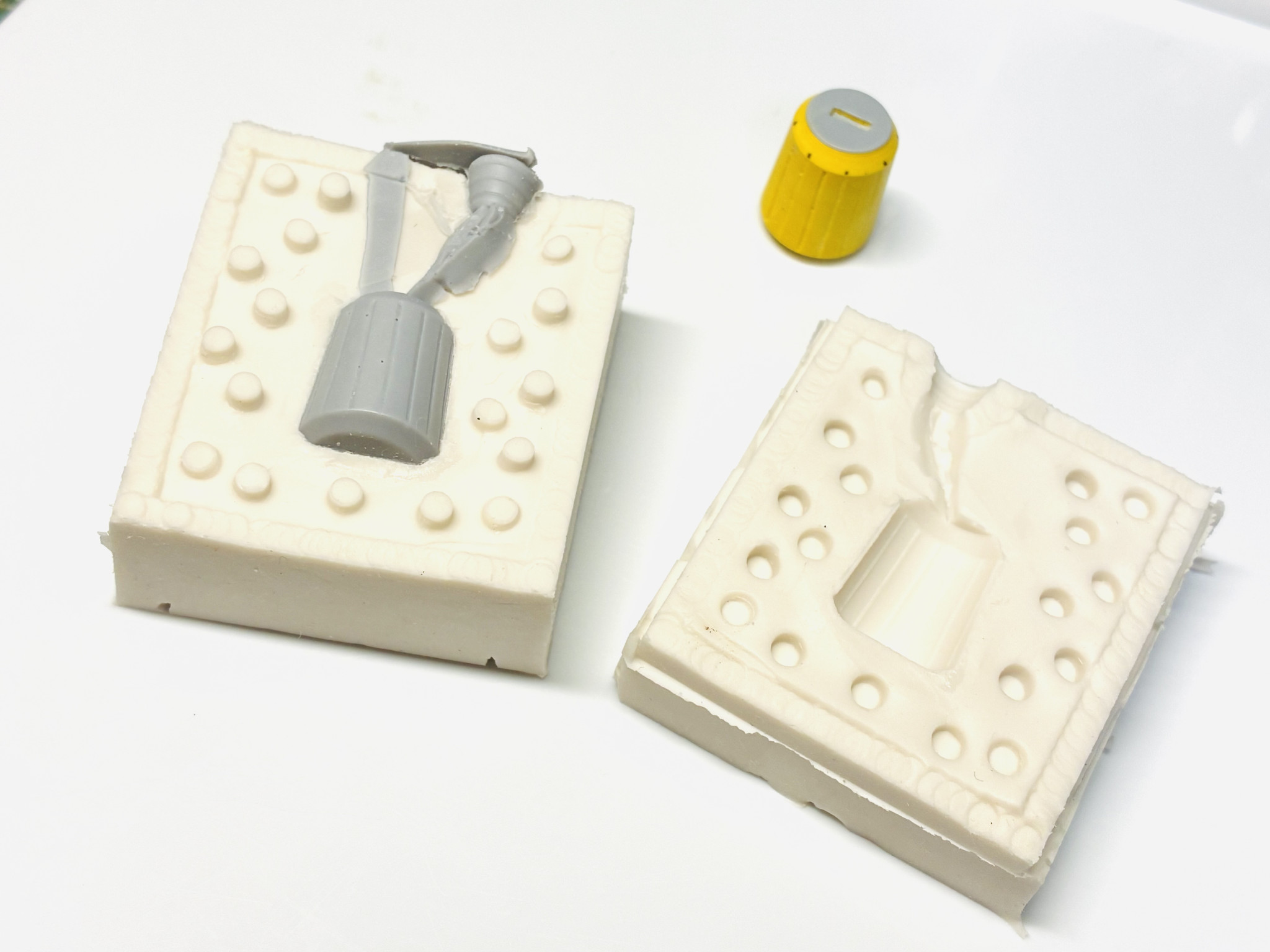

スジ掘りを頑張った原型を元に、シリコン型を生成

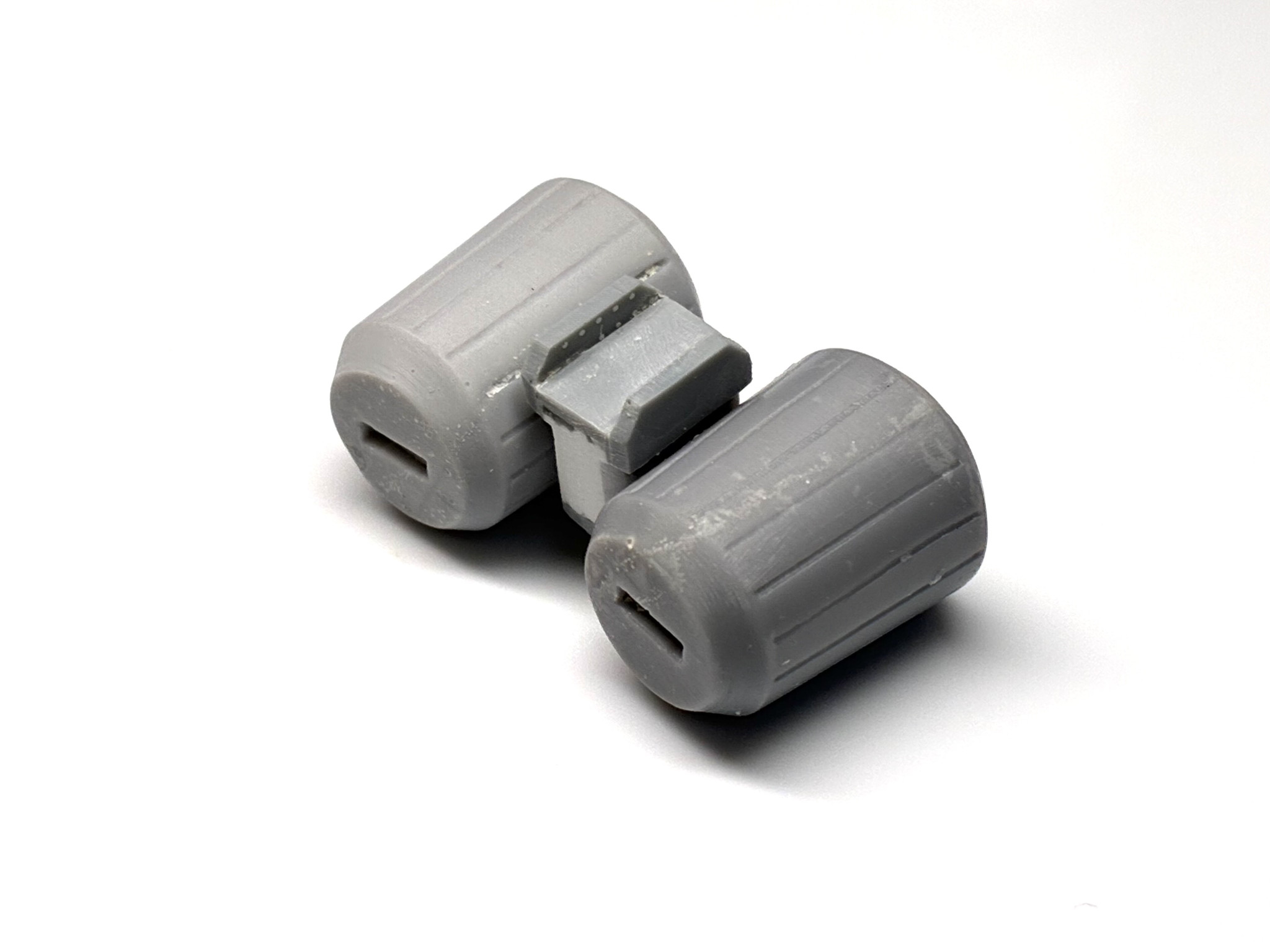

レジンキャストで複製しました。

気泡も入らず綺麗に複製できました🌟嬉しい笑

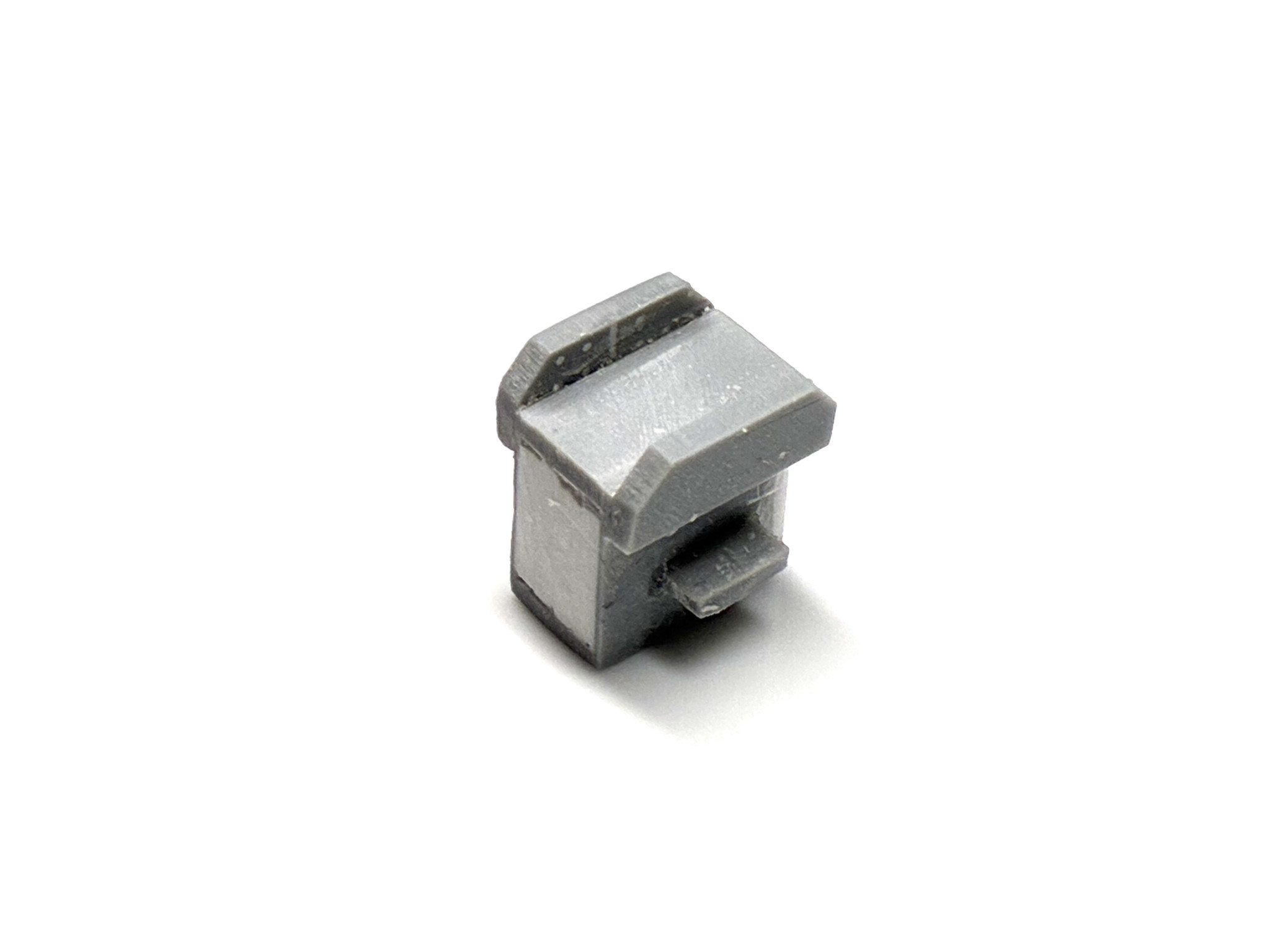

バレルとマガジンを繋ぐアタッチメントをプラ板からチャチャでっとつくりまして〜

マガジンをつけるとこんな感じ。

いやぁ…たのしい…ですなぁ……

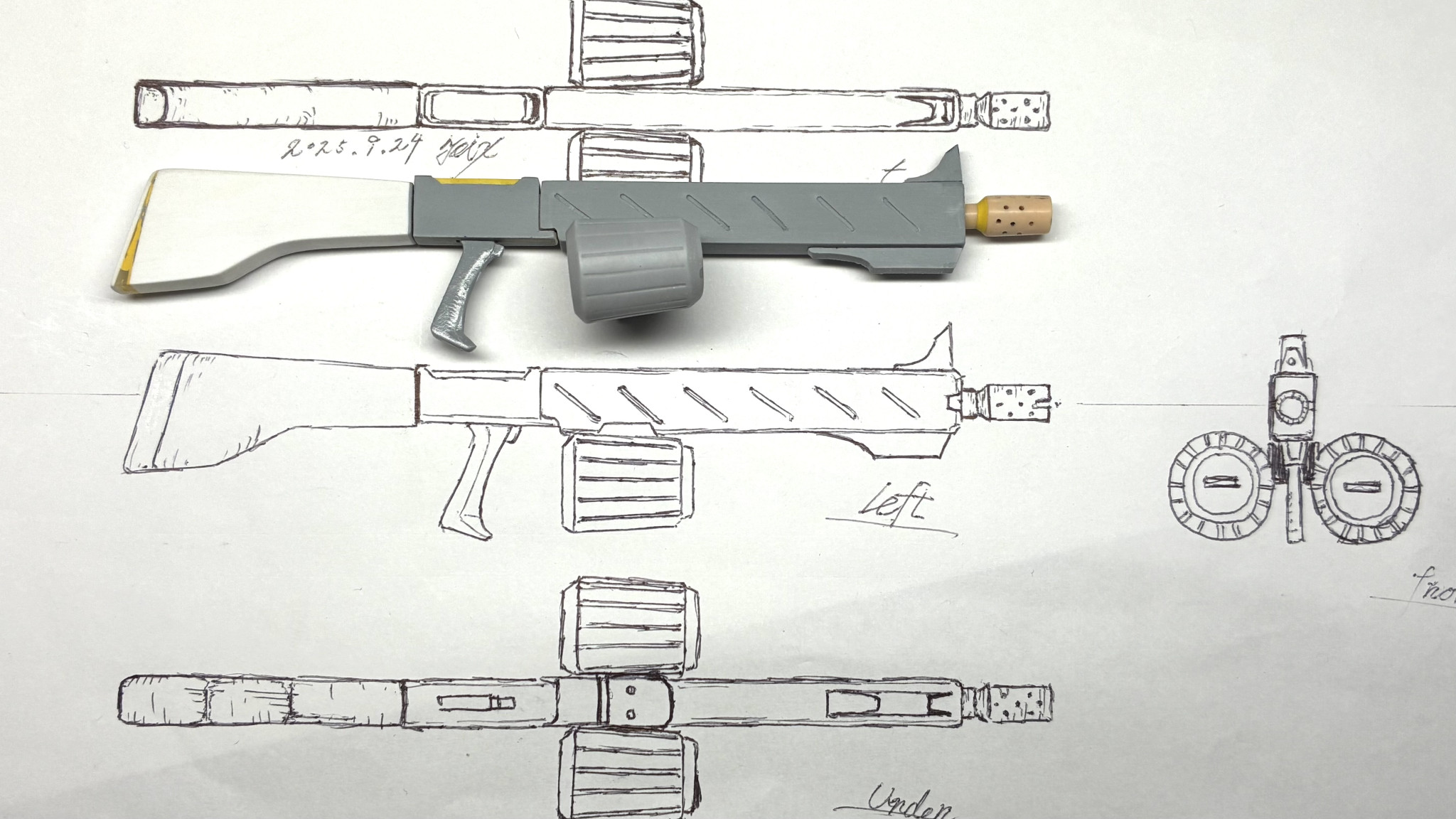

ここまできて図面と比較してみました。

まずまずと言った所でしょうか、完成間近で塗装はどんなふうにしようかなぁと考えながら作業していました。

なにせ、白黒の資料しかないもので、ここはオリジナルになってきますね…

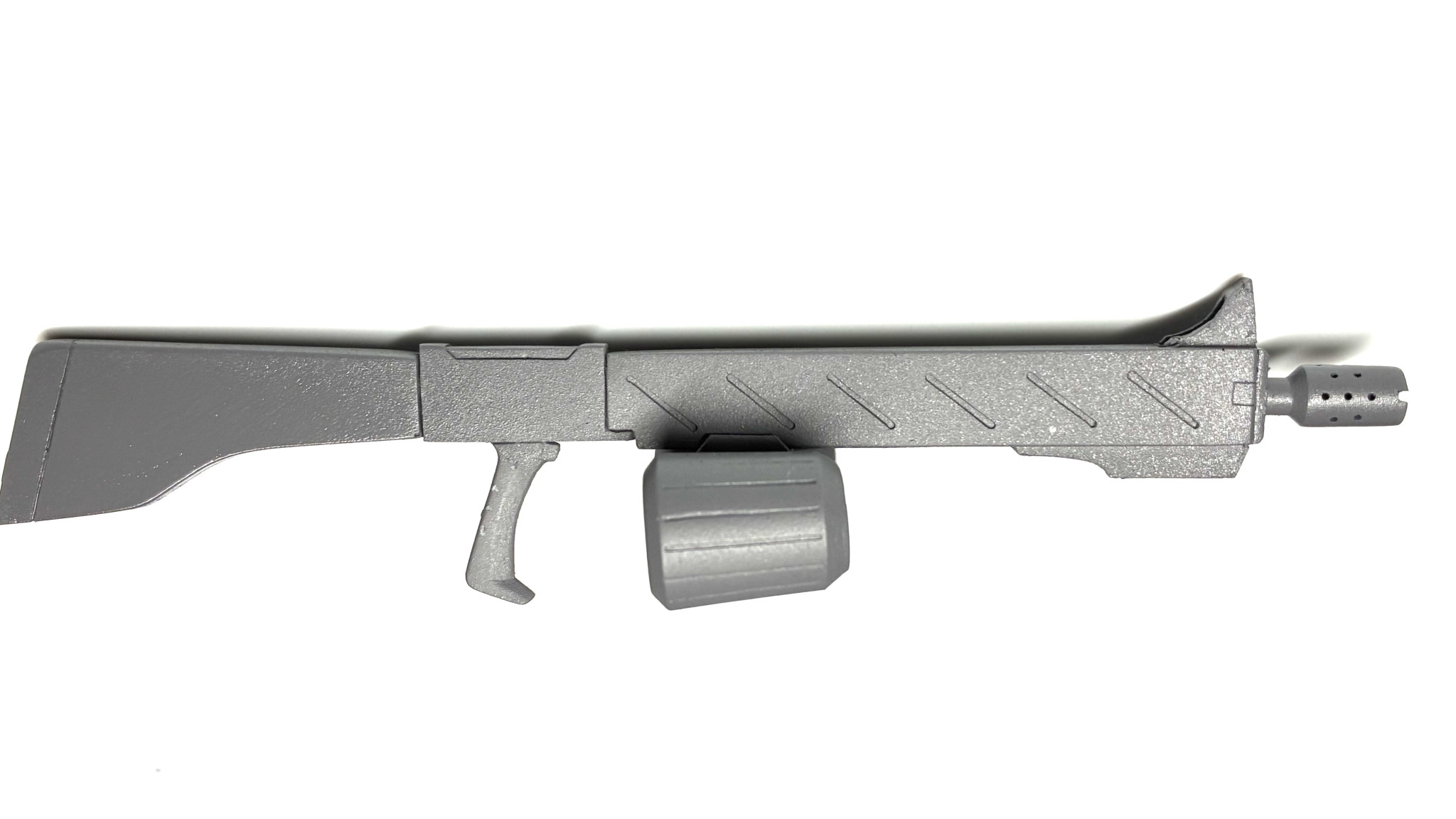

スジ掘りを少し入れて、ひとまずグレーサフを吹いてみてこんな感じ。

んー……黒のほうがそれっぽい？

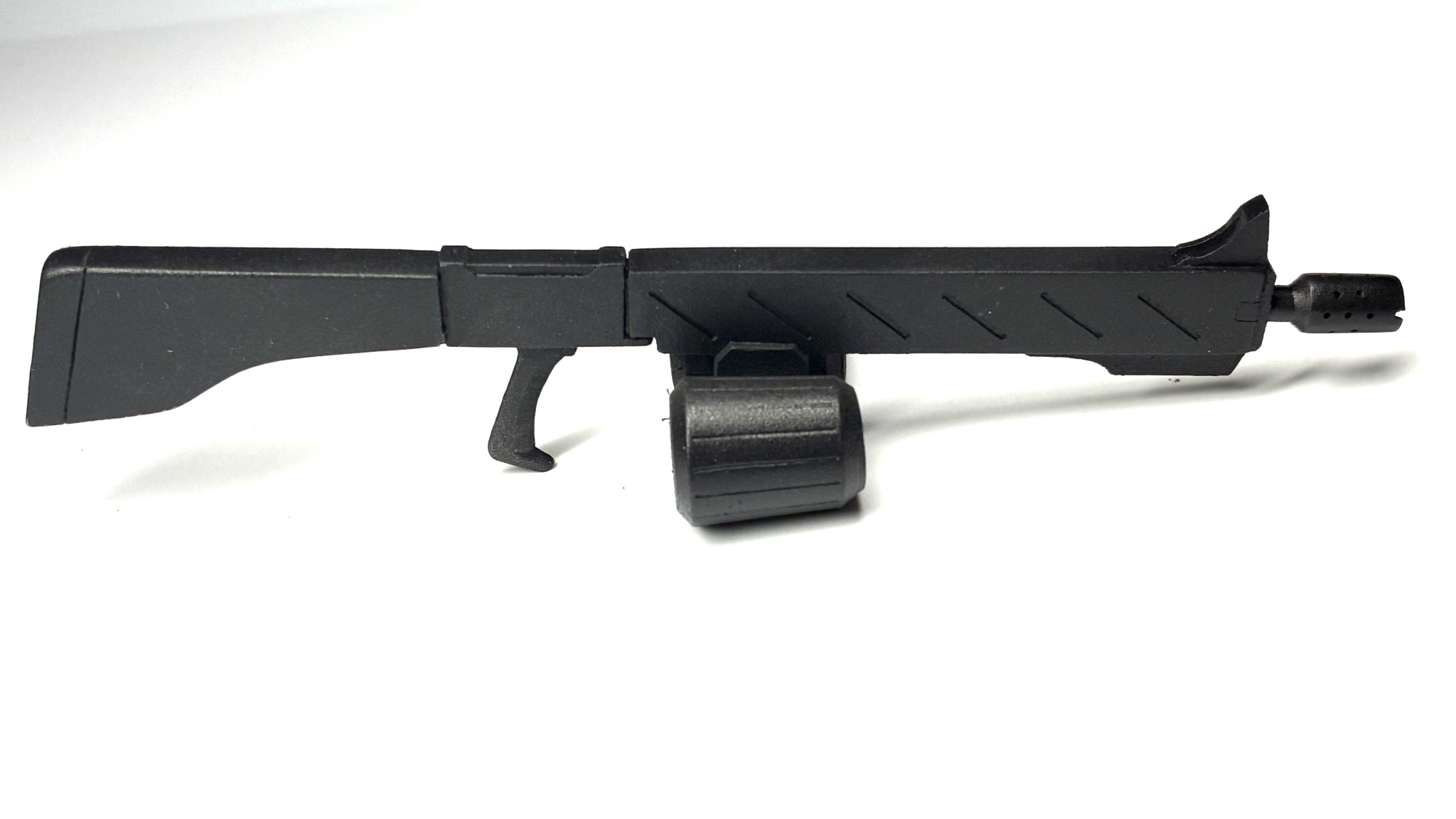

今回は再現制作という事もあって、なかなか時間がかかりましたが、そこそこ思い通りの作品に仕上がったかなぁと思います。

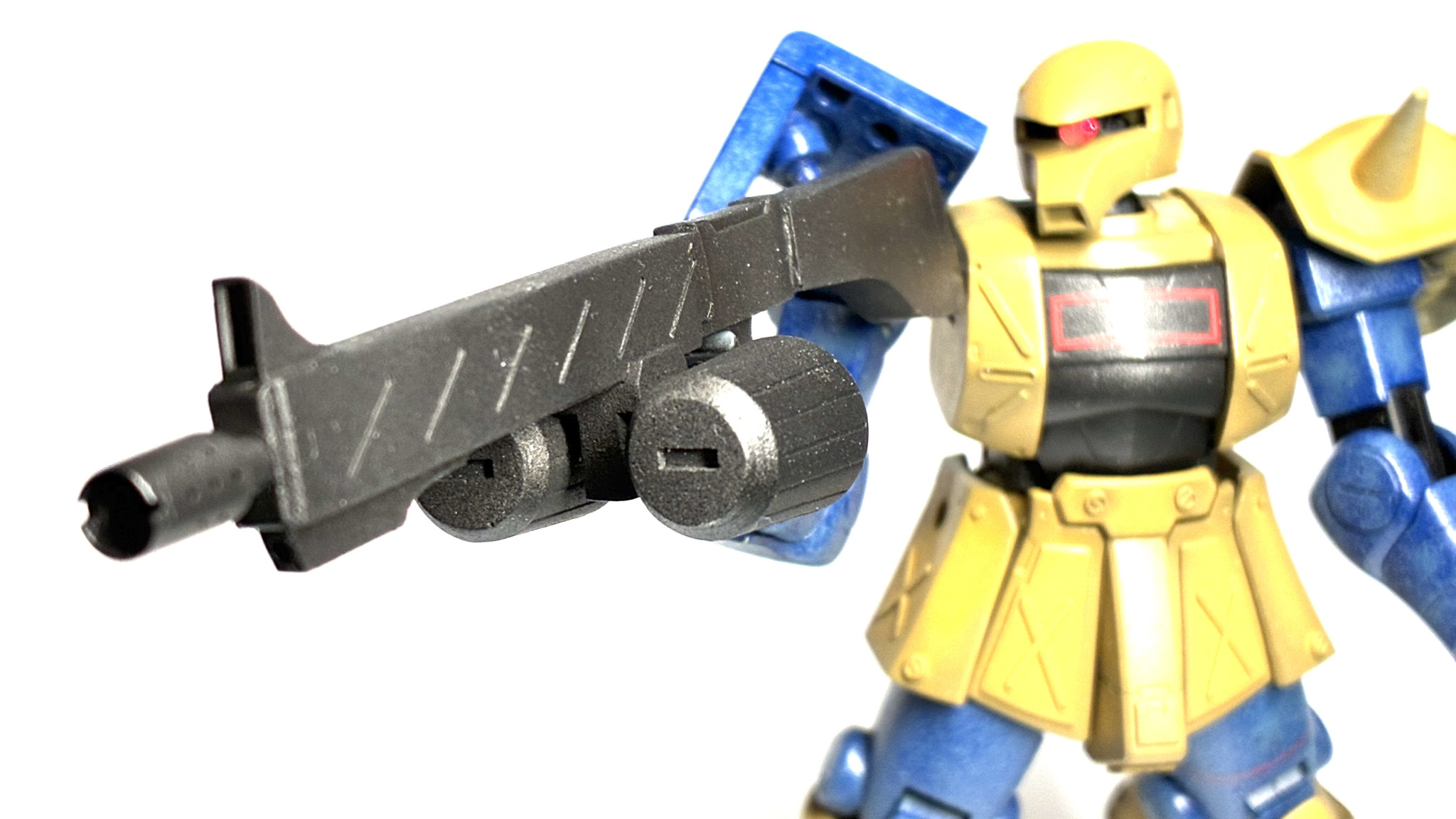

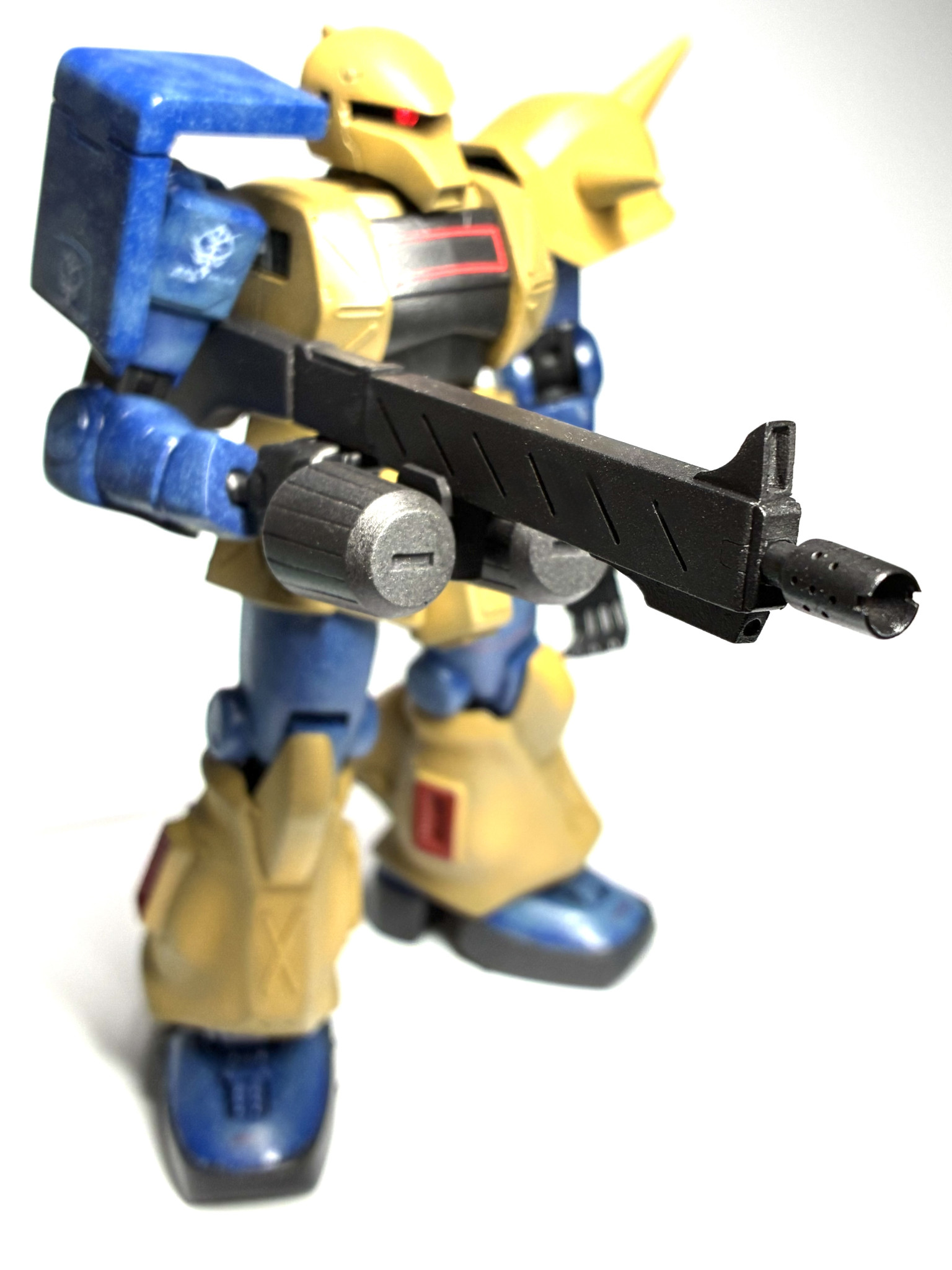

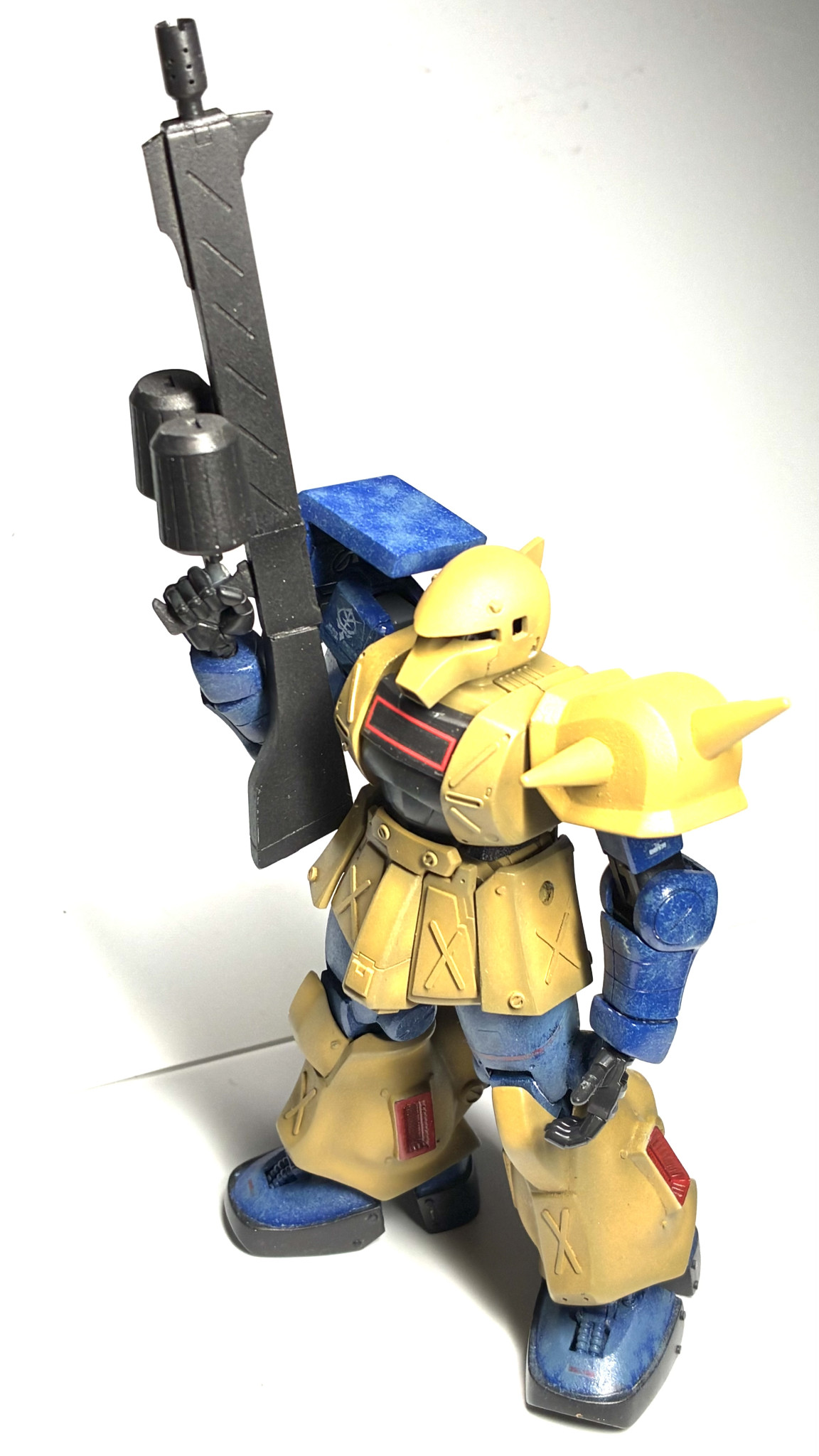

早速ザクⅠパイセンに装備して頂きました、ザクと無骨な武器ってなんでこんなに似合うんでしょうね、いい感じ！

今度はドム系も作ろうかな…

マズルの所は1ミリドリルで一つずつ穴を開けです。なかなか神経をつかいました笑

今日は先に投稿しようと思って照準に色を入れてないので、後日上げ直ししますね。

最後まで読んで頂きありがとうございます。
