完全変形 HGUC TR-6 ウーンドウォート

  • 15820
  • 9
  • 21

★製作写真&変形Gif追加!!余剰パーツなしで、MS⇔MAに完全変形できるように改修したTR-6 ウーンドウォートです。
[主な改修点]
・胴体をブースターポットに収納できるように改修
・股関節を取外しせずに180度回転するように改修
・ブースターポットのウイングを収納できるように改修
・脚部にウイングを収納できるように改修
・コンポジットシールドブースターの脚部を展開できるように改修

変形機構を実装したせいでプロモーションが若干変わっちゃいましたが(胴が伸びた。。。)、悪くはないと思っています。

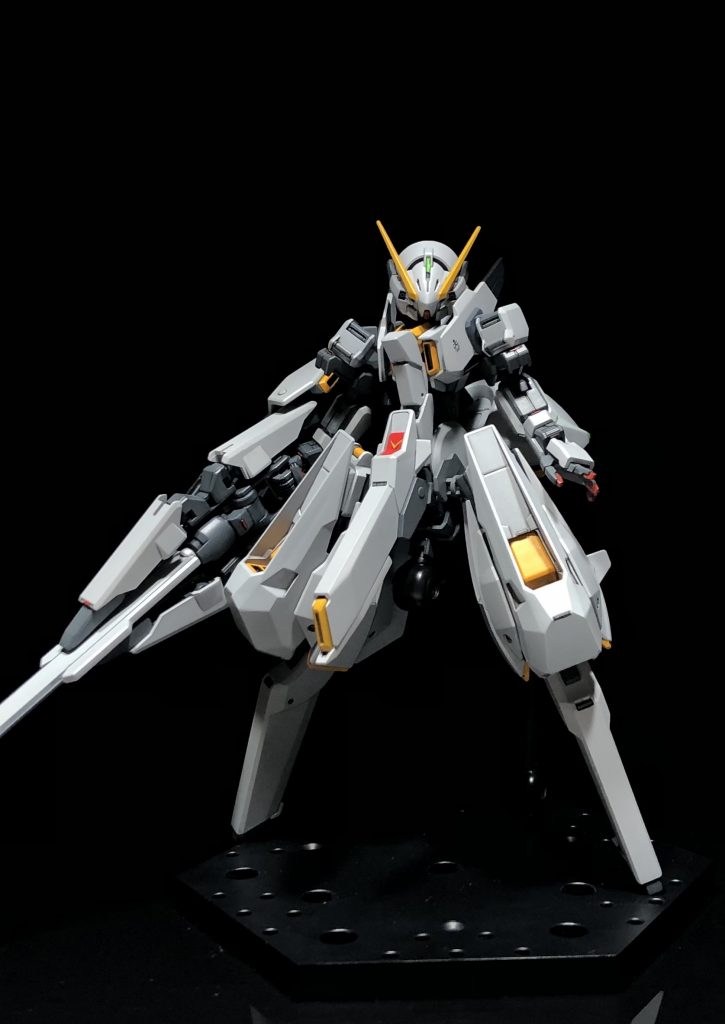

塗装はオーソドックスに通常カラーにしました。デカールはAOZの水転写式を使用しました。

塗装はオーソドックスに通常カラーにしました。
デカールはAOZの水転写式を使用しました。

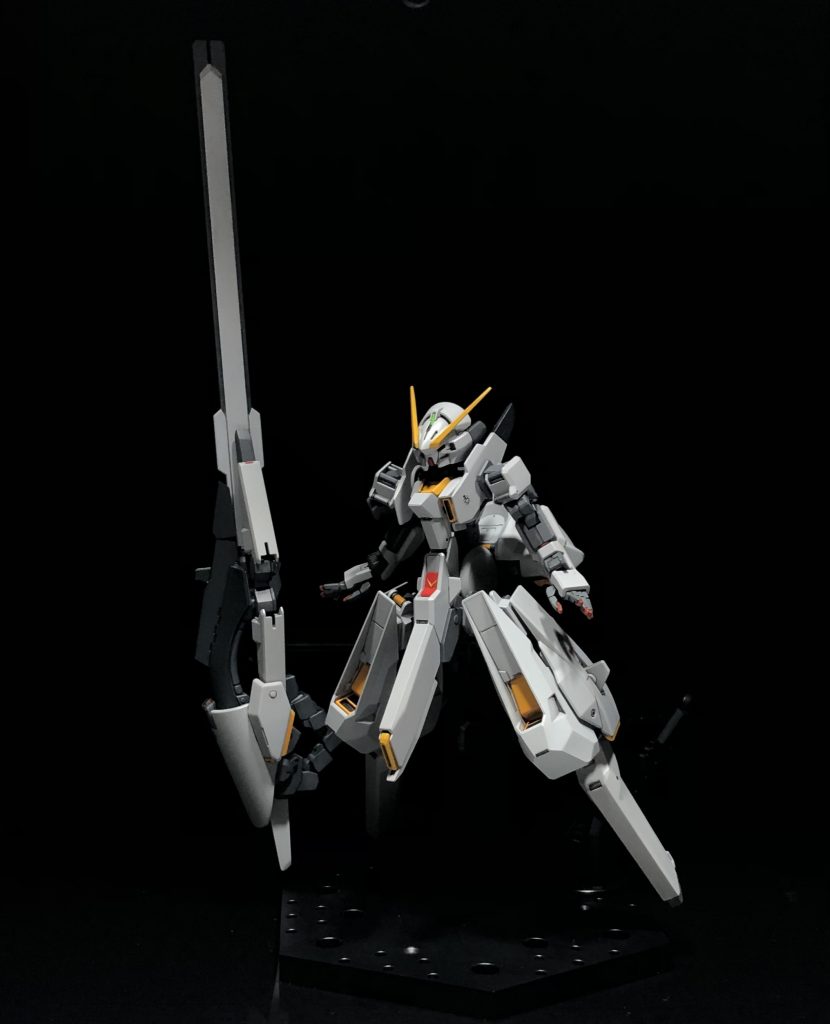

変形シーケンスを見てみましょう。

変形シーケンスを見てみましょう。

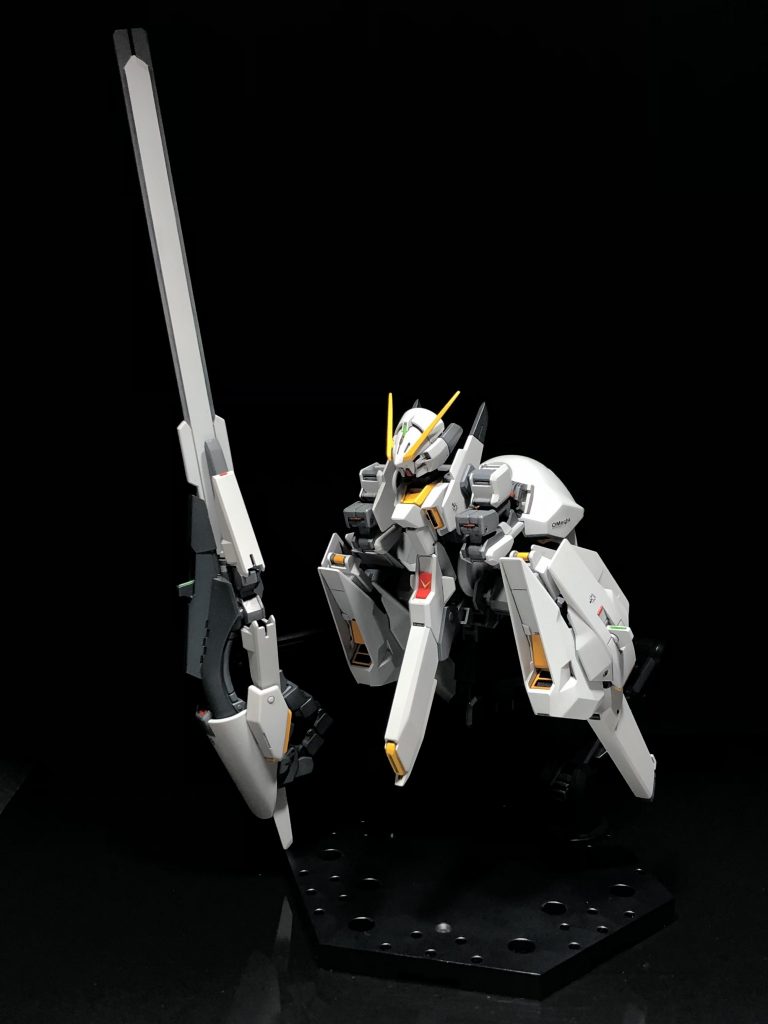

腕部を折りたたみ、脚部を外側に展開します。

腕部を折りたたみ、脚部を外側に展開します。

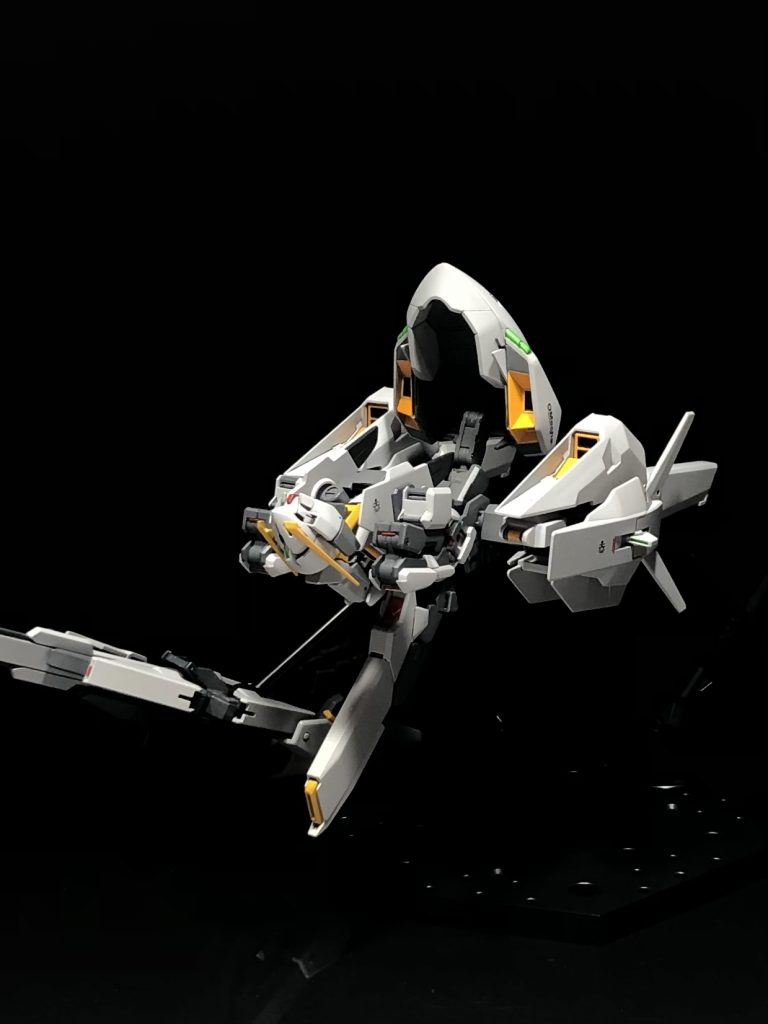

頭部を180度回転させて、胴体ブロックを前方に引き出します。ブースターポットのウイングを収納し180度回転させます。股関節を180度回転さて脚部を水平の位置にし、脚部ウイングを展開します。

頭部を180度回転させて、胴体ブロックを前方に引き出します。
ブースターポットのウイングを収納し180度回転させます。
股関節を180度回転さて脚部を水平の位置にし、脚部ウイングを展開します。

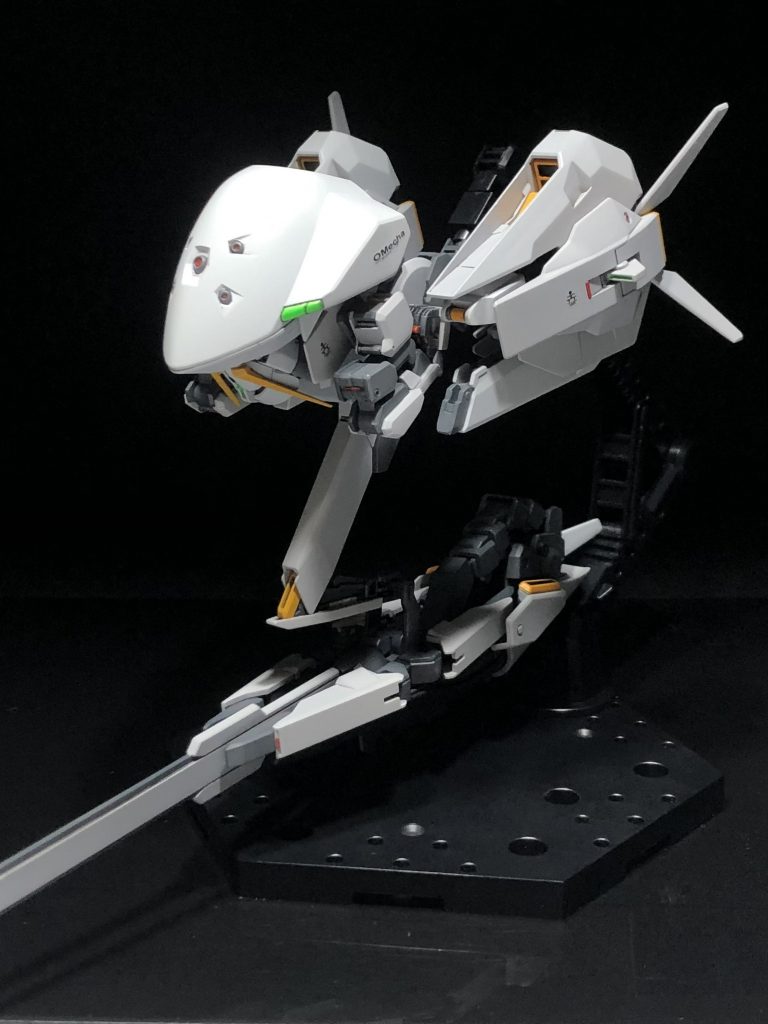

ブースターポットを胴体部にかぶせて、スネを収納します。サブアームにコンポジットシールドブースターを持たせれば変形完了です。頭部収納が鬼門でしたが、何とか収まってくれています。

ブースターポットを胴体部にかぶせて、スネを収納します。
サブアームにコンポジットシールドブースターを持たせれば変形完了です。

頭部収納が鬼門でしたが、何とか収まってくれています。

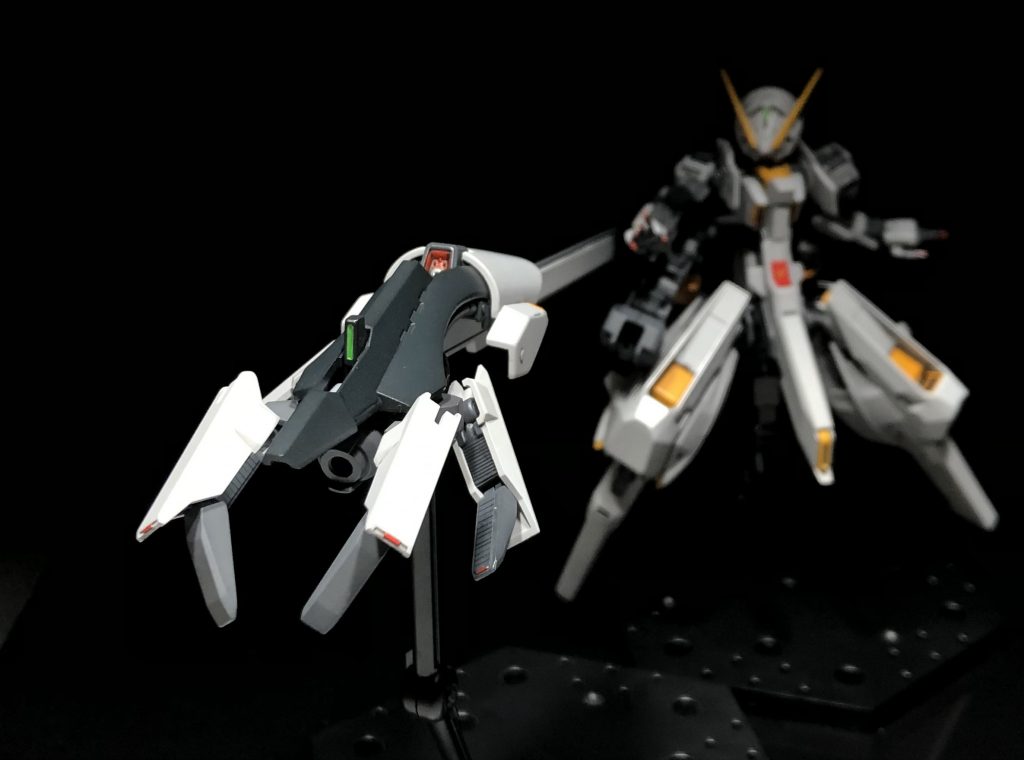

コンポジットシールドブースターも完全変形でクローモードにできます。

コンポジットシールドブースターも完全変形でクローモードにできます。

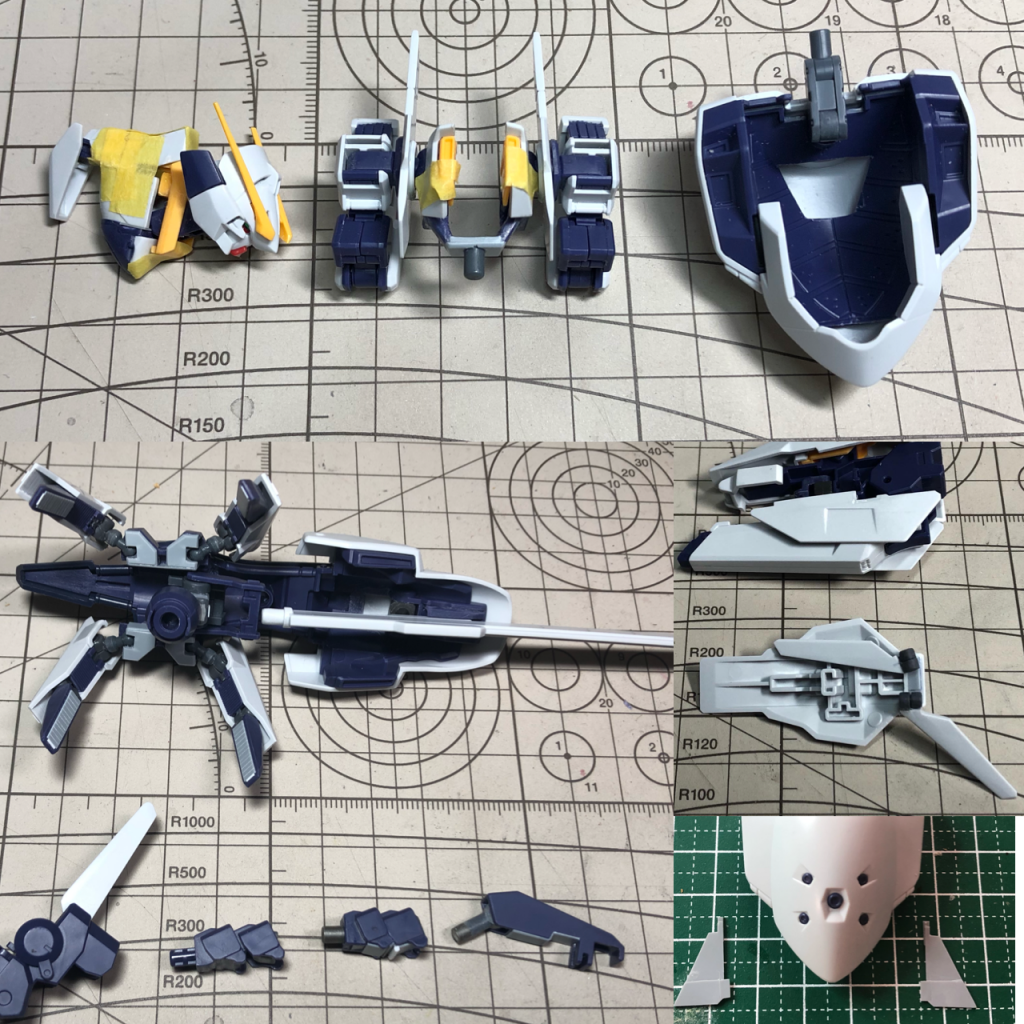

加工したパーツの写真を掲載します。上:主に胴体部です。加工途中の写真ですみません。。。胴は切り離して、プリムローズ部を独立させています。下右上:脚部ウイングの加工です。収納スペースを確保するため、周りは削ってます。下右下:ブースターポットのウイングの加工です。プラ板でウイングを作成しています。下左:コンポジットシールドブースターは、脚部の可動軸追加、アームの関節追加、ブレードの収納機構を追加しました。

加工したパーツの写真を掲載します。
上:主に胴体部です。加工途中の写真ですみません。。。胴は切り離して、プリムローズ部を独立させています。
下右上:脚部ウイングの加工です。収納スペースを確保するため、周りは削ってます。
下右下:ブースターポットのウイングの加工です。プラ板でウイングを作成しています。
下左:コンポジットシールドブースターは、脚部の可動軸追加、アームの関節追加、ブレードの収納機構を追加しました。

塗装前ですが、ストップモーションを作成しました。力尽きて後半微妙ですが、、、何とか形にしたって感じです。

塗装前ですが、ストップモーションを作成しました。
力尽きて後半微妙ですが、、、何とか形にしたって感じです。

完全変形 TR-6 ウーンドウォート
