KTA

Zガンダム作品投稿コンテスト・第22

RMS-154x BARZAM可変試作機

  • 5744
  • 16

Zコンに可変バーザムで参加します。目指したのは、MS形態のシルエットを出来るだけ崩さず、差し替え無しの可変機体。可変形態は、masaさんが製作されたグレイズフリューゲルにインスピレーションいただきました。可変機構はバックパックを含む胴体部分と、太腿部分の後側を切除してロールできるようにした2点となります。ギャプランのムーバブルシールドバインダーをバックパックに接続したことにより、飛行形態がかなりまとまりました。カラーリングは機体色をそのままに、MS形態は可変機構も目立たずプロポーションも変更していないのでキットそのままの良さが活かせていると思います。塗装は、メインにラッカー缶スプレーでポイントでアクリジョン筆塗りをしています。

スタティックディスプレイ:武装はフェダーインライフル、シールド、ビームサーベルx2,ムーバブルシールドバインダーライフルx2、頭部バルカンポッド

スタティックディスプレイ:武装はフェダーインライフル、シールド、ビームサーベルx2,ムーバブルシールドバインダーライフルx2、頭部バルカンポッド

素立を各アングルから。脚部は2体分を使用してシンメトリーにしております。

素立を各アングルから。脚部は2体分を使用してシンメトリーにしております。

今回の肝となる変形機構。①胸部背中パーツにプラパイプを加工したヒンジを作成。バックアップの跳ね上げを可能にしております。②胸部内部パーツの前面、胸パーツとの接続ピンを切り取り、角を削り、胸部前面パーツが緩衝せず前に跳ね上げれるようにしてます。③胴体下部のムーバブルフレーム部分を上下に分割し、ボールジョイントで接続し、稼働を追加。シリンダーもプラパイプで製作。

今回の肝となる変形機構。

①胸部背中パーツにプラパイプを加工したヒンジを作成。バックアップの跳ね上げを可能にしております。

②胸部内部パーツの前面、胸パーツとの接続ピンを切り取り、角を削り、胸部前面パーツが緩衝せず前に跳ね上げれるようにしてます。

③胴体下部のムーバブルフレーム部分を上下に分割し、ボールジョイントで接続し、稼働を追加。シリンダーもプラパイプで製作。

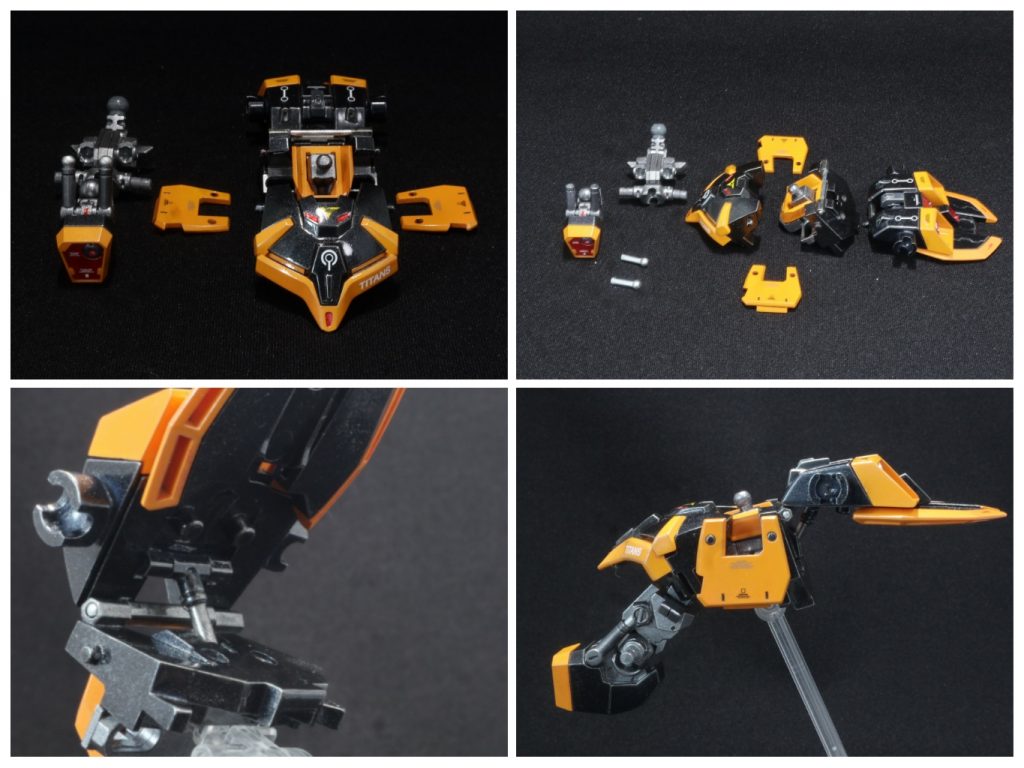

胸部の前面パーツと背面パーツは、サイドパーツで固定。前面パーツは、サイドパーツの軸を利用して90度あがります。バックパックは背面パーツ上部のヒンジを中心に90度あがります。また固定用のロック機構をプラ棒とパイプで製作。胴体下部のパーツの角度を調整して飛行形態に変形。

胸部の前面パーツと背面パーツは、サイドパーツで固定。前面パーツは、サイドパーツの軸を利用して90度あがります。バックパックは背面パーツ上部のヒンジを中心に90度あがります。また固定用のロック機構をプラ棒とパイプで製作。胴体下部のパーツの角度を調整して飛行形態に変形。

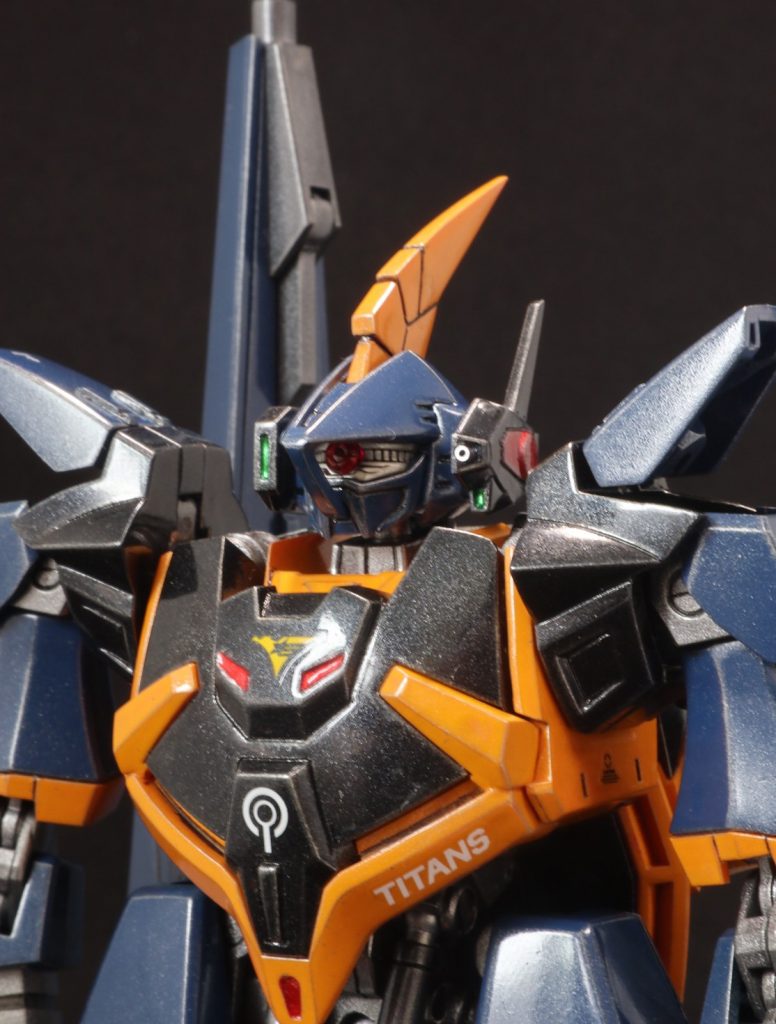

バストアップ画像。頭部アンテナは、飛行形態時の空気抵抗を減少させるため、直立から後ろに流す角度に変更。バルカンポッドは銃口部を開口してメタルパイプに変更。肩パーツは飛行形態時に空気抵抗を減らすため、一部縮小して可動化。

バストアップ画像。頭部アンテナは、飛行形態時の空気抵抗を減少させるため、直立から後ろに流す角度に変更。バルカンポッドは銃口部を開口してメタルパイプに変更。肩パーツは飛行形態時に空気抵抗を減らすため、一部縮小して可動化。

ムーバブルシールドバインダーライフルを構えて。飛行形態時のメイン武装となりますが、MS形態時もキャノンとして、またグリップを保持しての射撃も可能。

ムーバブルシールドバインダーライフルを構えて。飛行形態時のメイン武装となりますが、MS形態時もキャノンとして、またグリップを保持しての射撃も可能。

フェダーインライフル、バインダーライフルを展開してのフルバースト。

フェダーインライフル、バインダーライフルを展開してのフルバースト。

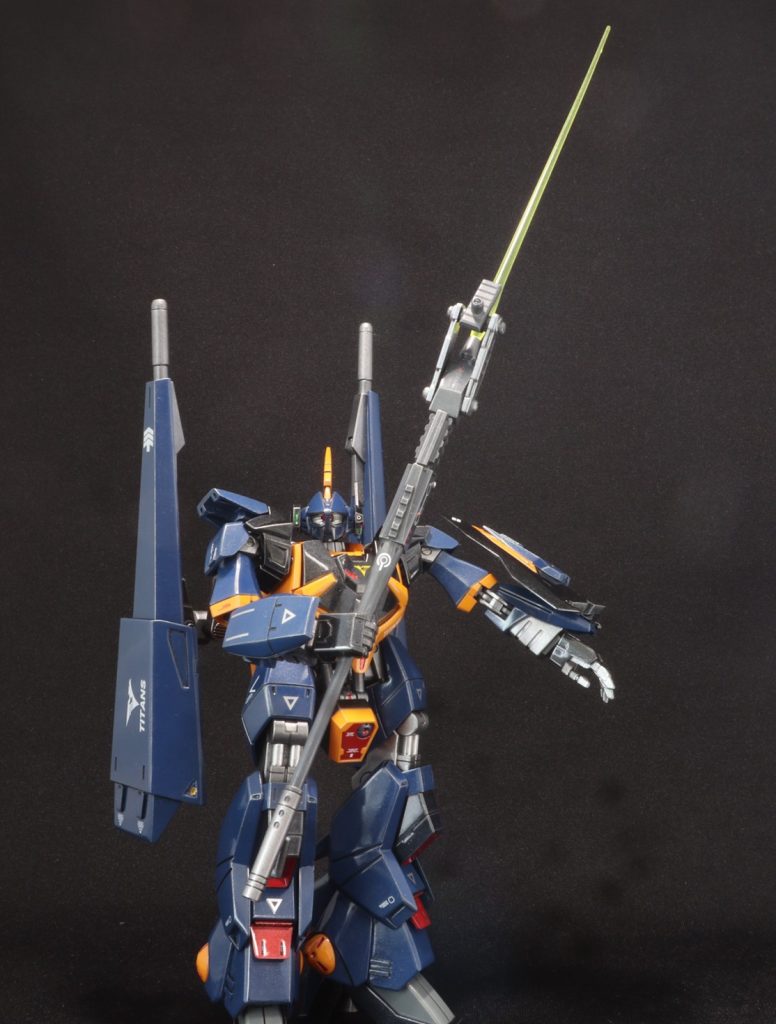

フェダーインライフルのサーベル利用もちろん可能。

フェダーインライフルのサーベル利用もちろん可能。

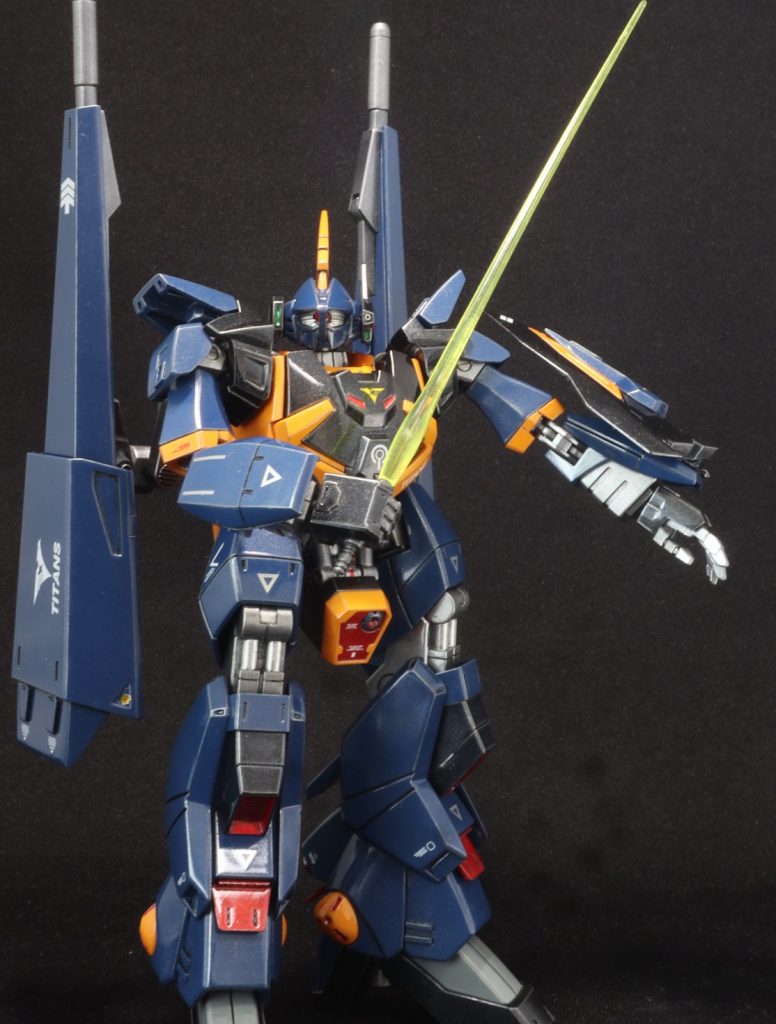

ビームサーベルを構えてのポージング。

ビームサーベルを構えてのポージング。

飛行形態バックショット。脚部つま先と踵の間にバーニアを追加。

飛行形態バックショット。脚部つま先と踵の間にバーニアを追加。

飛行形態バックショットを後方ななめ上から

飛行形態バックショットを後方ななめ上から

飛行形態ポージング。デルタ翼シルエットがうまく纏まりました。個人的には胸部パーツからシールドへの機首ラインが気に入ってます。

飛行形態ポージング。デルタ翼シルエットがうまく纏まりました。個人的には胸部パーツからシールドへの機首ラインが気に入ってます。

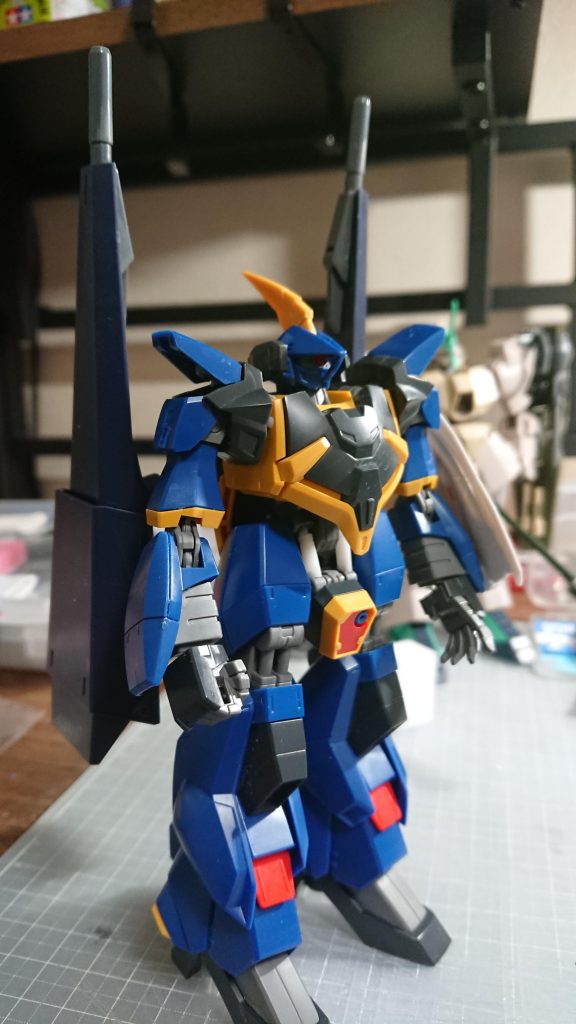

塗装前画像。

塗装前画像。

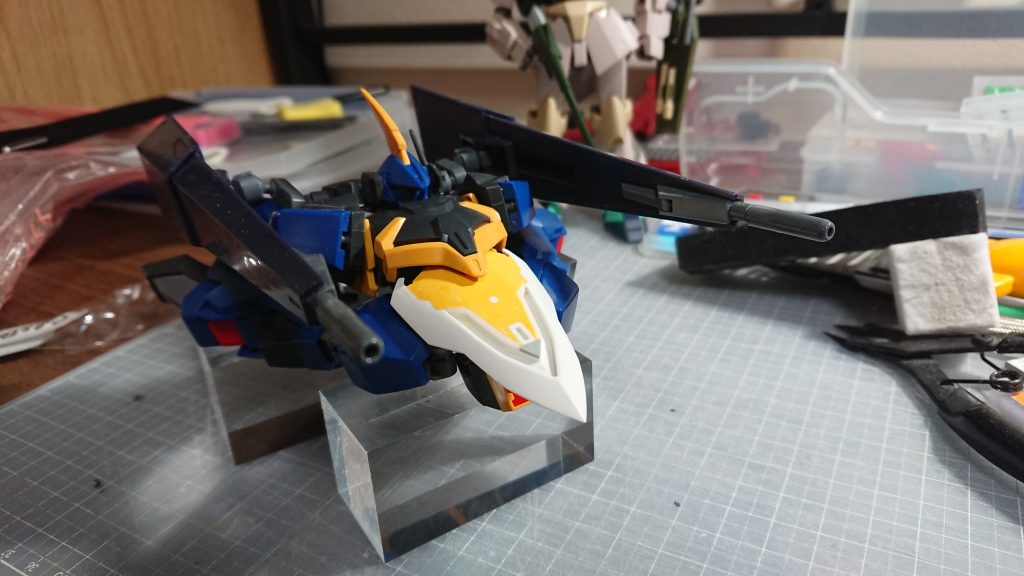

飛行形態塗装前。

飛行形態塗装前。

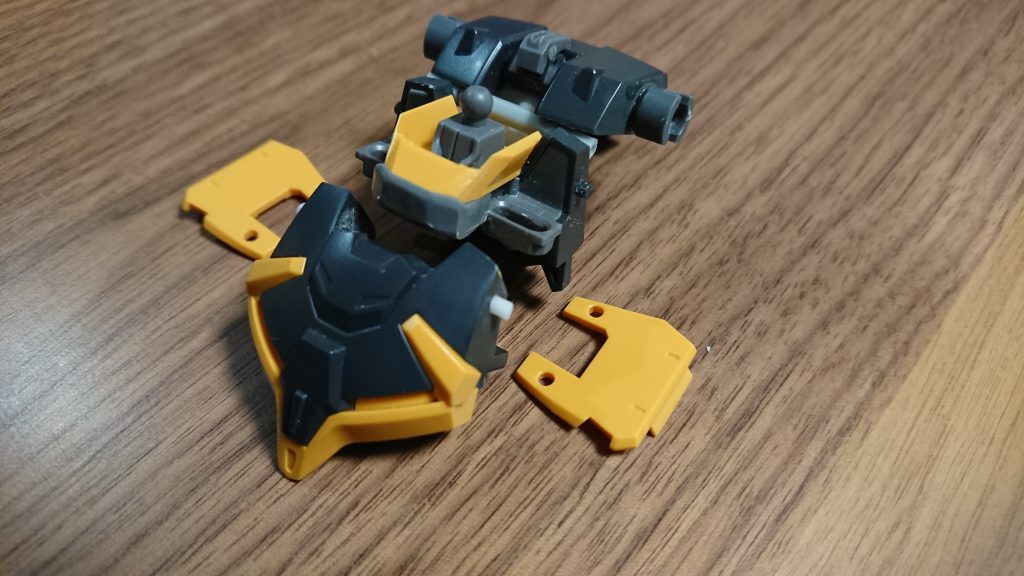

胸部パーツ塗装前。

胸部パーツ塗装前。

胴体下部パーツ塗装前。

胴体下部パーツ塗装前。

バーザム可変試作機、完成しました。Zコン参加します。

コメント

  1. 遅ればせながら、完成おめでとうございます。変形すると思わせない破綻のないモビルスーツ形態のプロポーションの良さ!
    凄いです。

    • KTA 3年前

      じゅーきちさん、ありがとうございます。目指したところをお褒めいただき、むっちゃ嬉しいです。

  2. 完成おめでとうございます🎉
    思ってた以上にあちこちに可変機構を仕込んでいたんですね!細かく丁寧な仕事……お見事です👍️👍️👍️
    そしてMA形態の流れるようなライン!美しいです(*´д`*)

    • KTA 3年前

      うぇずさん、嬉しいコメントありがとうございます。MA形態のバランスは気を使ったので嬉しいです。

  3. 工作スキル高っ!!
    ティターンズなら きっと作りそうな機体ですね!
    シルエットのまとまり、素晴らしい!

    • KTA 3年前

      ロートルさん、コメントありがとうございます。シルエットに違和感でないように気をつけたので、嬉しいコメントです。

  4. 改めて完成おめでとうございます🎉

    いやー苦労した部分がしっかり形になってて近くで見てた者としては我が事のように嬉しいです😆

    他のティターンズ装備が相性良くて良い仕上がりですわ!!

    • KTA 3年前

      くろさん、ありがとうございます。確かに装備は、同時期のティターンズの機体から流用なので無理なくフィットしましたね。また並べて撮影しましょう!

  5. あのバーザムが変形、しかも差し替え無し!その上プロポーションの破綻も無いのは凄いの一言(語彙力)。

    • KTA 3年前

      T.K.さんありがとうございます。バーザムのキットポテンシャルが凄い

  6. 完成おめでとうございますー!!
    いや〜お見事な完全変形っ
    工作も非常に丁寧で、見せ方も凄く丁寧っ!
    改造がとってもわかりやすいです。とっても参考になります〜!
    やっぱ完全変形は最高ですねっ!

    • KTA 3年前

      完全変形は浪漫ですね!今回、可変機作って、改めて室長の偉大さがわかります

  7. masa 3年前

    まず変形するはずのない機体が変形するんですからワクワクが止まりませんね。
    しかも思っていたよりもガッツリ変形して、脱帽であります。

  8. バーザムが変形した!?
    いや、凄いクオリティです!w(laugh)

    • KTA 3年前

      ニシノさん、コメントありがとうございます。バーザムのポテンシャル凄いです。
