Sガンダム(リファイン風)

  • 11064
  • ???
  • 0
  • 9
主役機コンの応募作品です
コンテストの予選期間中は自分以外の作品の「いいね!」数はシークレット表示になります。
気になった作品は、是非「いいね!」をして応援しましょう。

MG Sガンダム(旧ver)をリファイン版風味に改造しました

過去に改造を失敗しジャンク化、廃棄してしまった頭部、肩をデジモで復元しています

頭部は小型化、肩は大型化しリファイン版ぽい雰囲気に

その他部位はパテやプラ板で短縮、延長加工を行い形状を変更しています

全体像頭部、肩以外の改造は背面部ビームカノンの大型化胸部:前側に向けて左右1mm程度幅詰め、1.5風のディテールを追加&VHFアンテナの追加胴体:4mm短縮し腹部のホワイト外装部分をパテでR化腕部:上腕で2mm延長、前腕の青い六角形ユニットで切断しスライドを仕込む腰部:腰部ビームカノンのフレームを3mm短縮し脚側にシフト背面部ウィング:1.2倍程度に大型化脚部:太もも2mm延長、膝のビームサーベル収納部の外装を10mm延長、外装にリファインイラストにあるスジボリを追加、つま先を3mm延長スマートガン:連射型バレルに改造

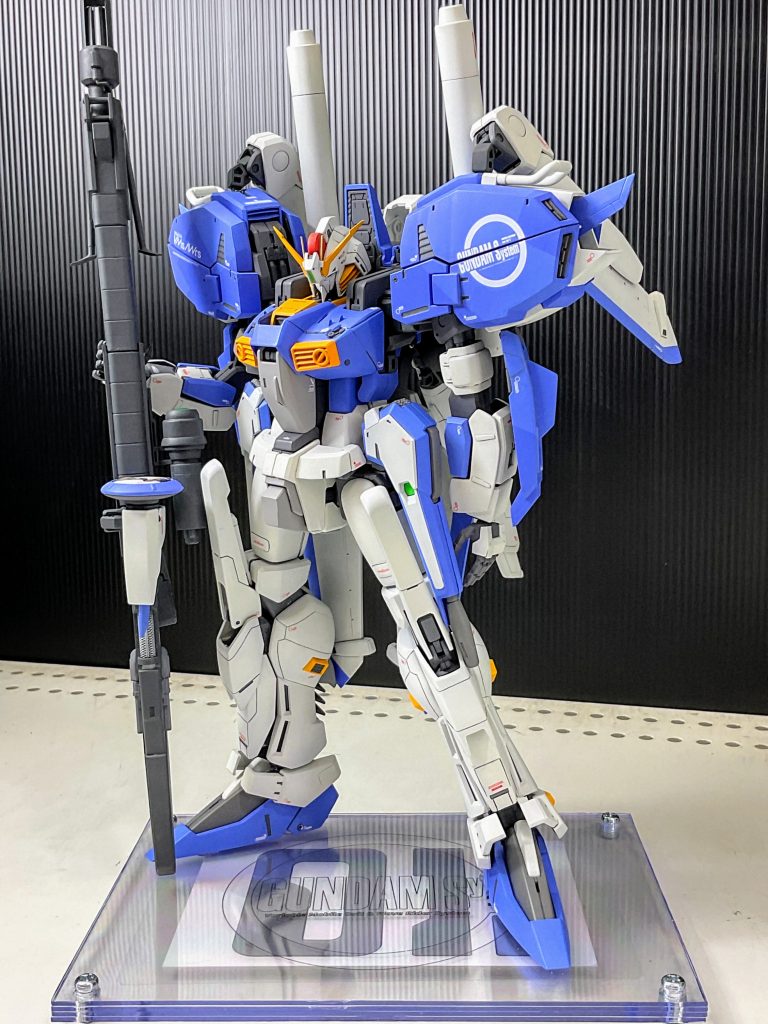

全体像

頭部、肩以外の改造は

背面部ビームカノンの大型化

胸部:前側に向けて左右1mm程度幅詰め、1.5風のディテールを追加&VHFアンテナの追加

胴体:4mm短縮し腹部のホワイト外装部分をパテでR化

腕部:上腕で2mm延長、前腕の青い六角形ユニットで切断しスライドを仕込む

腰部:腰部ビームカノンのフレームを3mm短縮し脚側にシフト

背面部ウィング:1.2倍程度に大型化

脚部:太もも2mm延長、膝のビームサーベル収納部の外装を10mm延長、外装にリファインイラストにあるスジボリを追加、つま先を3mm延長

スマートガン:連射型バレルに改造

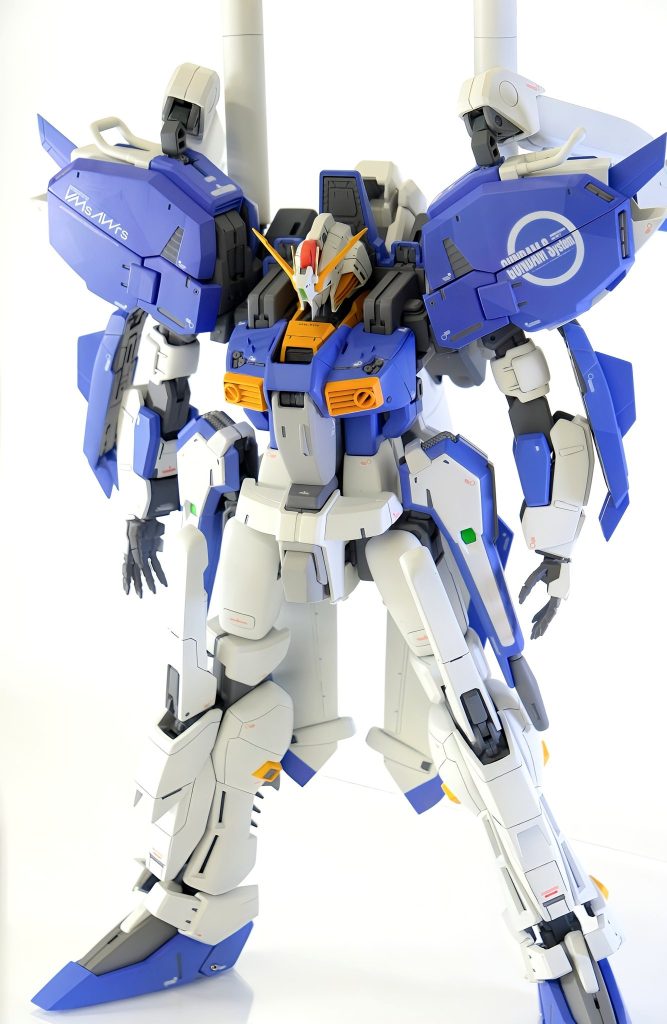

正面写真です

正面写真です

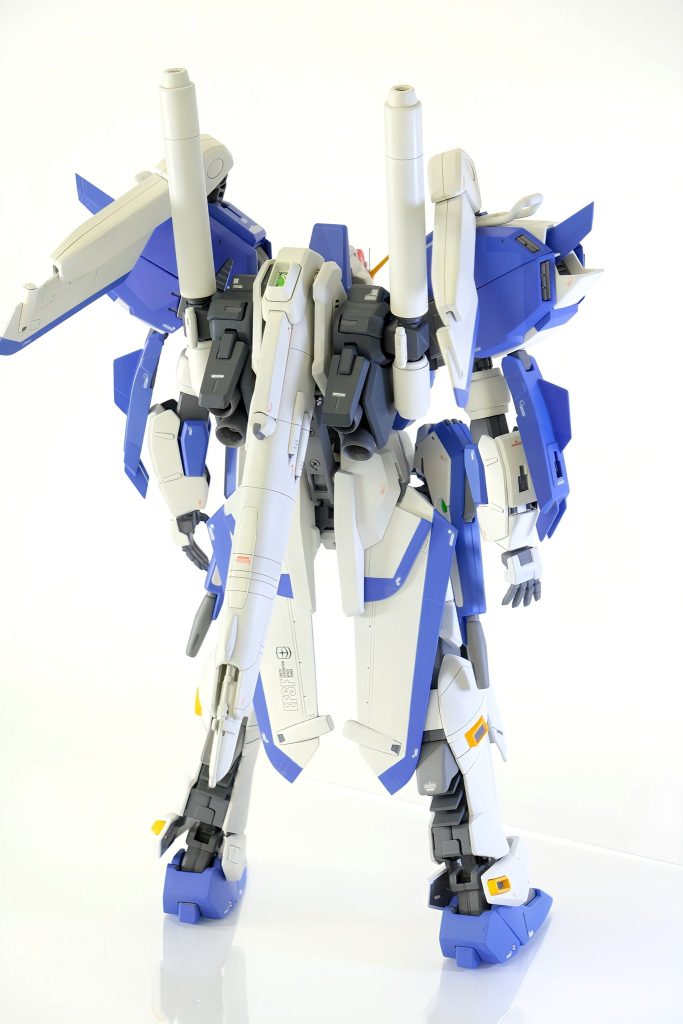

背面写真です

背面写真です

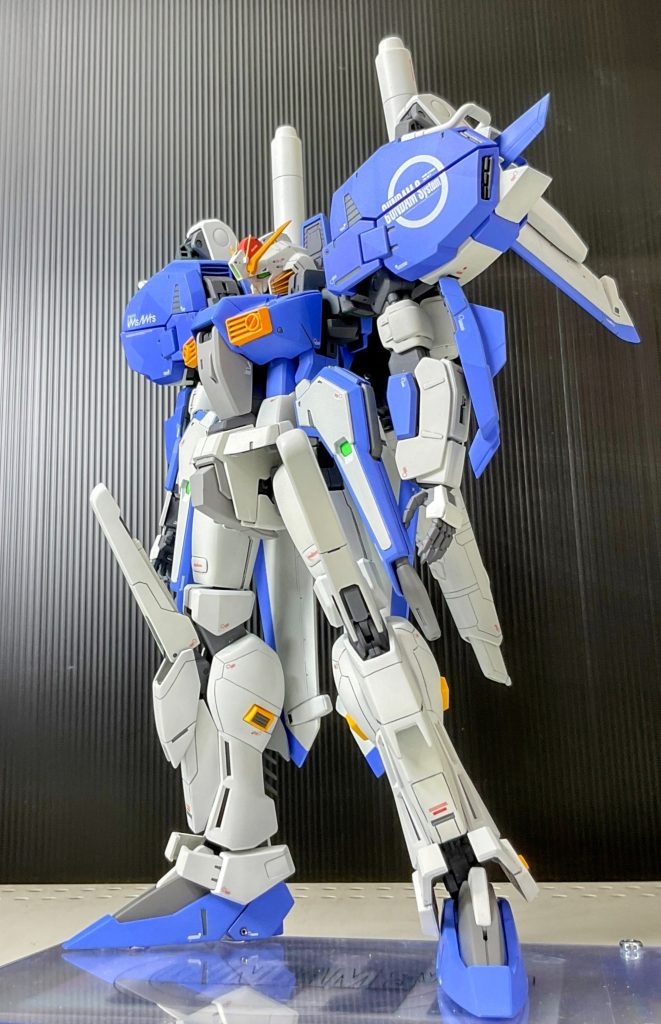

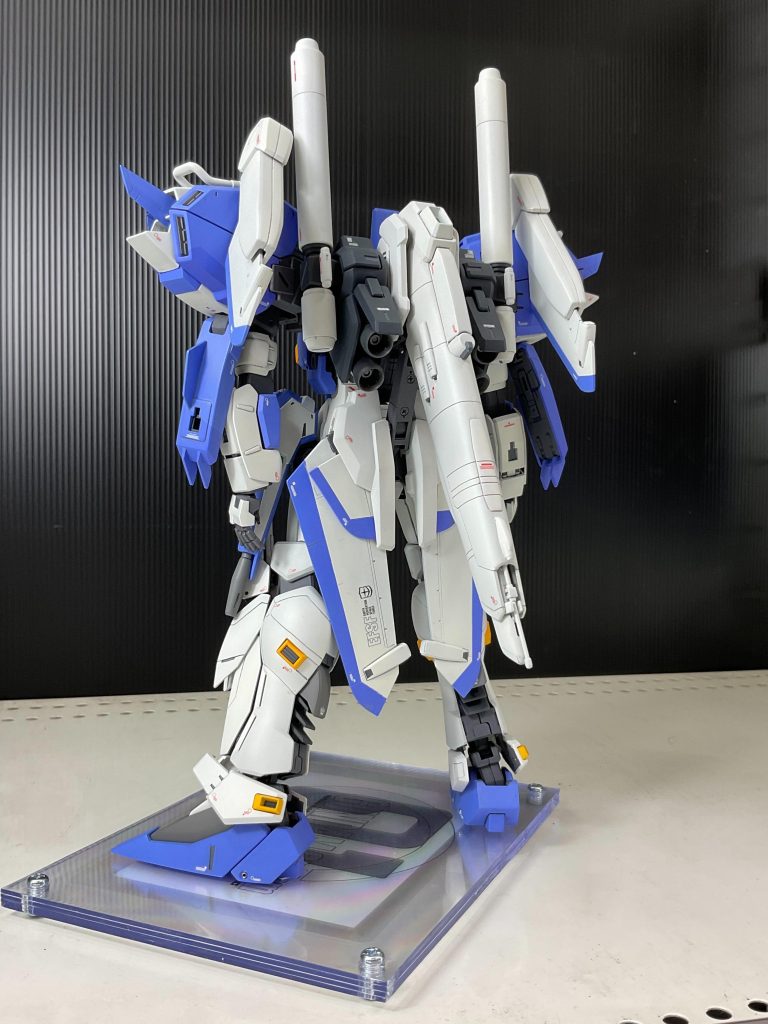

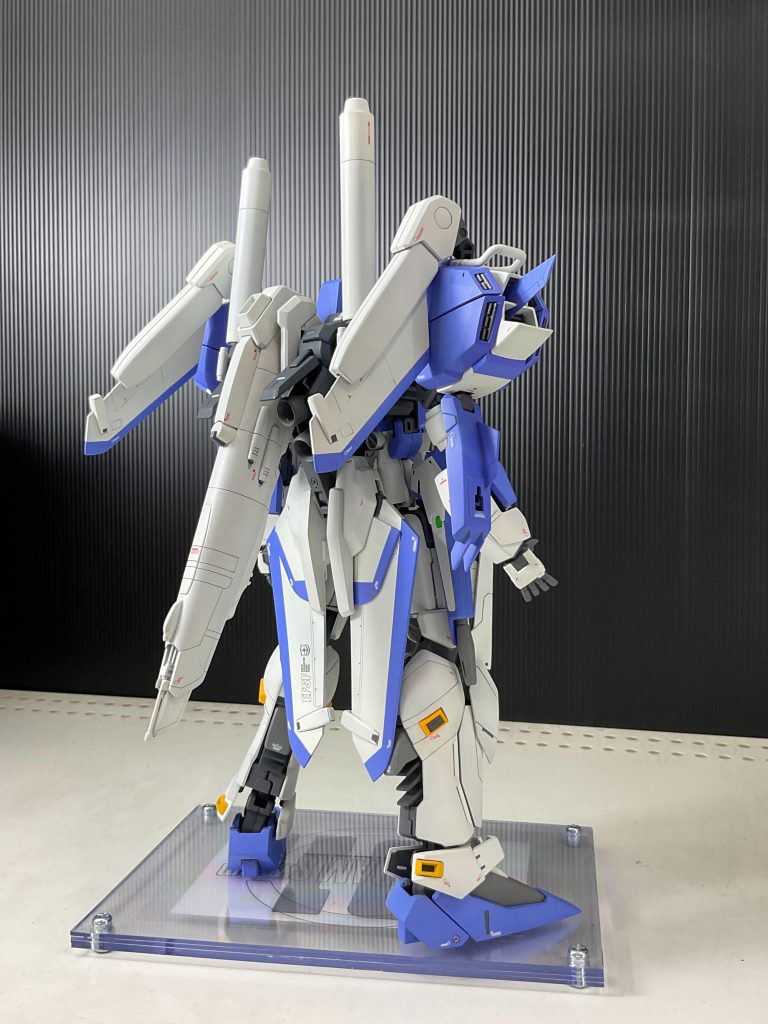

ぐるりと何枚か

ぐるりと何枚か

連射型スマートガンBSTの再販がかからないのでバレル部を制作

連射型スマートガン

BSTの再販がかからないのでバレル部を制作

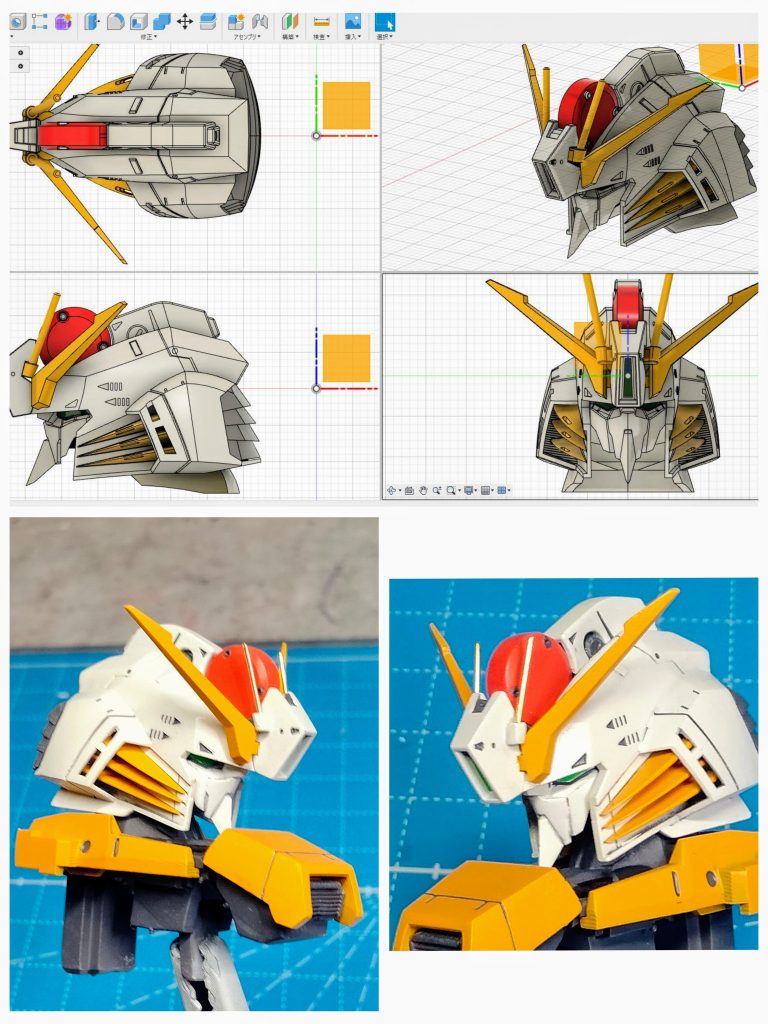

頭部のデジモメタロボの形状を参考にしつつ別冊センチネルのディテールを追加しました小型化したため首関節を作り直しかなり四苦八苦し、2年くらいかかりました

頭部のデジモ

メタロボの形状を参考にしつつ別冊センチネルのディテールを追加しました

小型化したため首関節を作り直し

かなり四苦八苦し、2年くらいかかりました

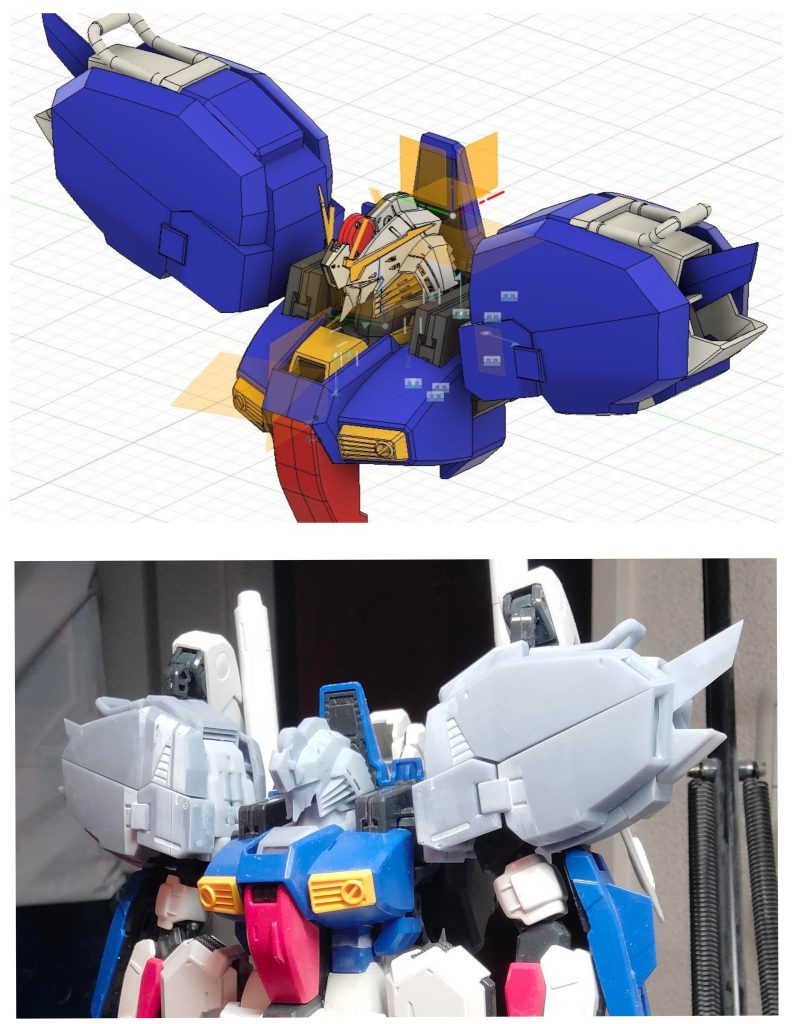

肩のデジモバランスを見るため胴体を採寸してモデリング、大まかな形状を割り出しディテールを追加していきました

肩のデジモ

バランスを見るため胴体を採寸してモデリング、大まかな形状を割り出し

ディテールを追加していきました

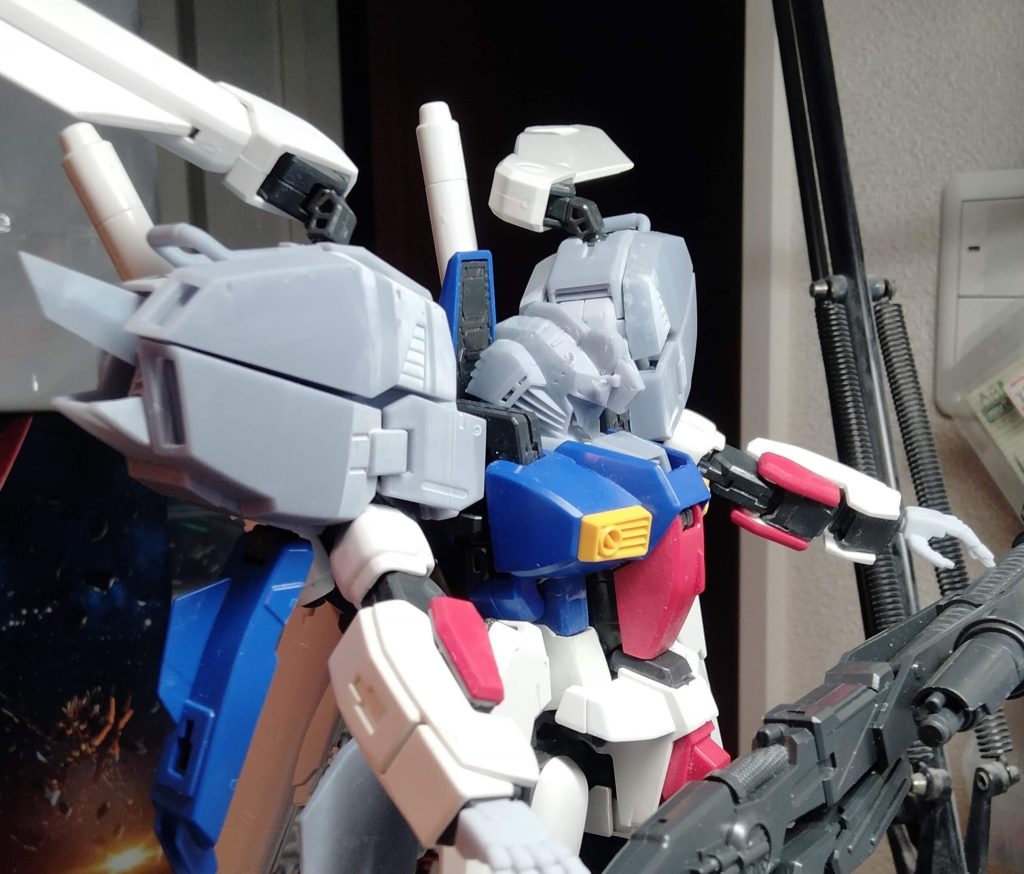

制作にあたり方には例のスライドを追加肩内部にMGにはなかった可動軸を追加し腕を前に伸ばす際に肩が正面を向いたまま腕を前に伸ばせるようにしていますこれと次の前腕スライドは後日制作する物のテストとして導入しました

制作にあたり方には例のスライドを追加

肩内部にMGにはなかった可動軸を追加し腕を前に伸ばす際に肩が正面を向いたまま腕を前に伸ばせるようにしています

これと次の前腕スライドは後日制作する物のテストとして導入しました

前腕のスライドイラストでは青色のユニットで分割されスライドしていますテスト的に導入してみました

前腕のスライド

イラストでは青色のユニットで分割されスライドしています

テスト的に導入してみました

頭部と肩のみ取り付けた形状です、当初はこれで終わりにするつもりでしたが胸部と腹部の箱感腹部の長さ腕の短さが画稿からだいぶ離れていると感じ、修正することにしました

頭部と肩のみ取り付けた形状です、当初はこれで終わりにするつもりでしたが

胸部と腹部の箱感

腹部の長さ

腕の短さ

が画稿からだいぶ離れていると感じ、修正することにしました

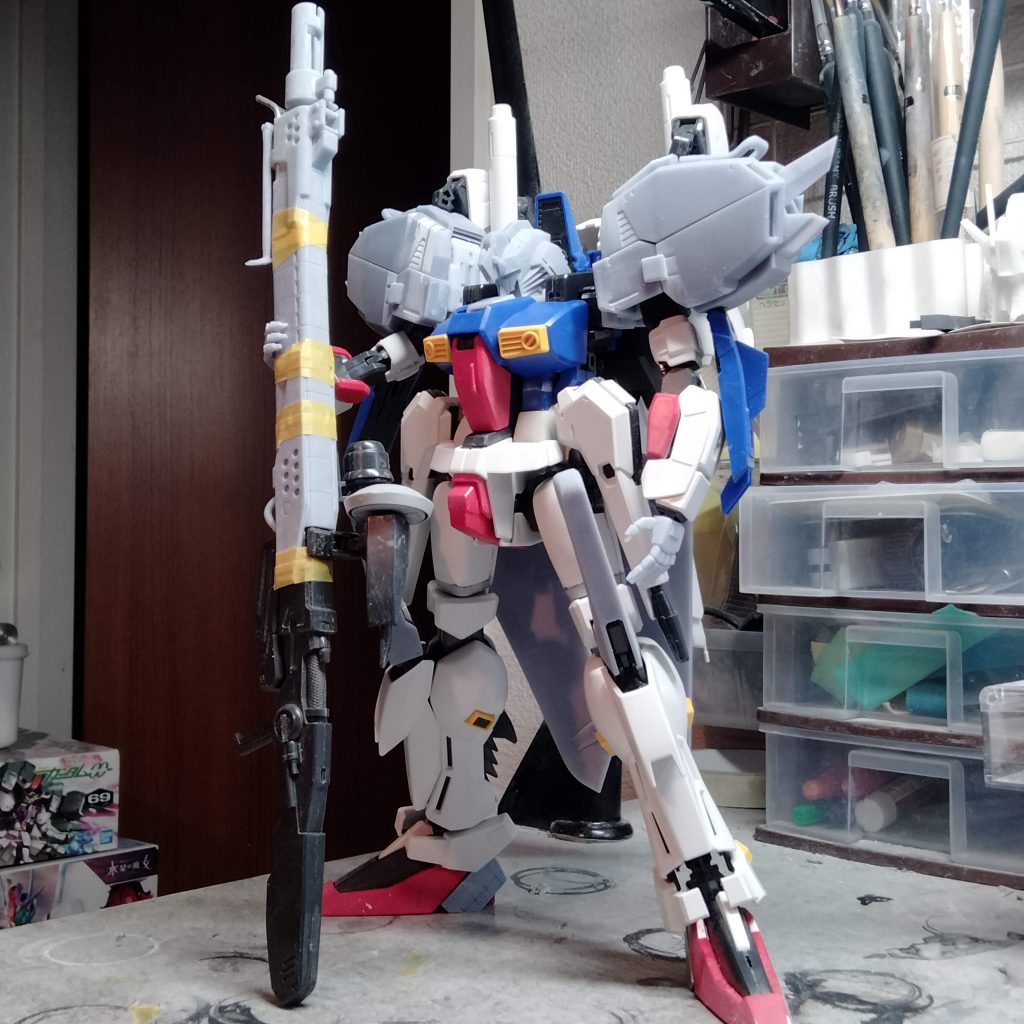

修正後形状①です胸部の箱感が少し強く、背面部ビームカノンが少し小さく感じたので修正をいれます

修正後形状①です

胸部の箱感が少し強く、背面部ビームカノンが少し小さく感じたので修正をいれます

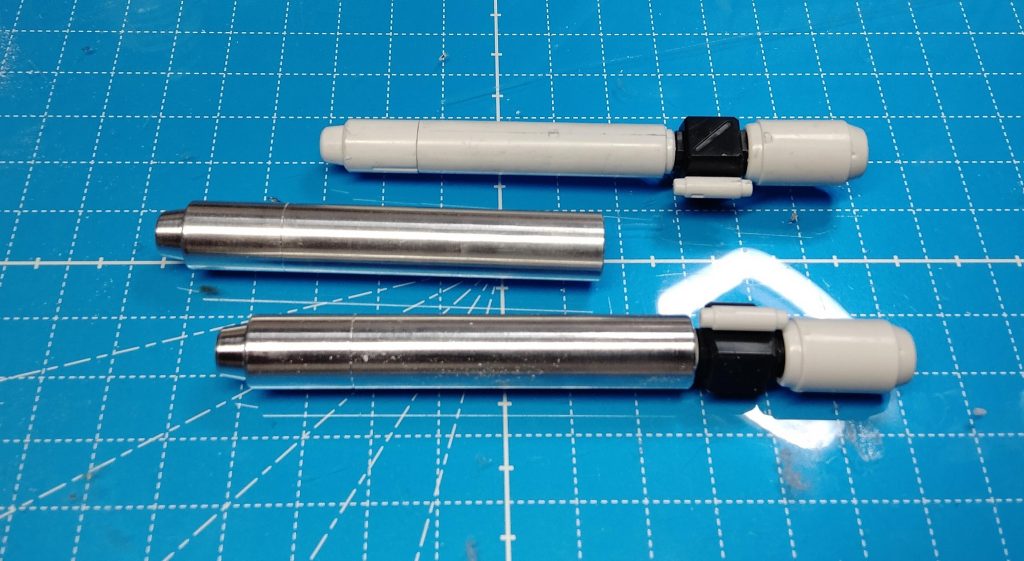

背面部ビームカノンは真円がでた形状が欲しかったためアルミで削り出しを行いキットのものにかぶせて大型化しました

背面部ビームカノンは真円がでた形状が欲しかったため

アルミで削り出しを行いキットのものにかぶせて大型化しました

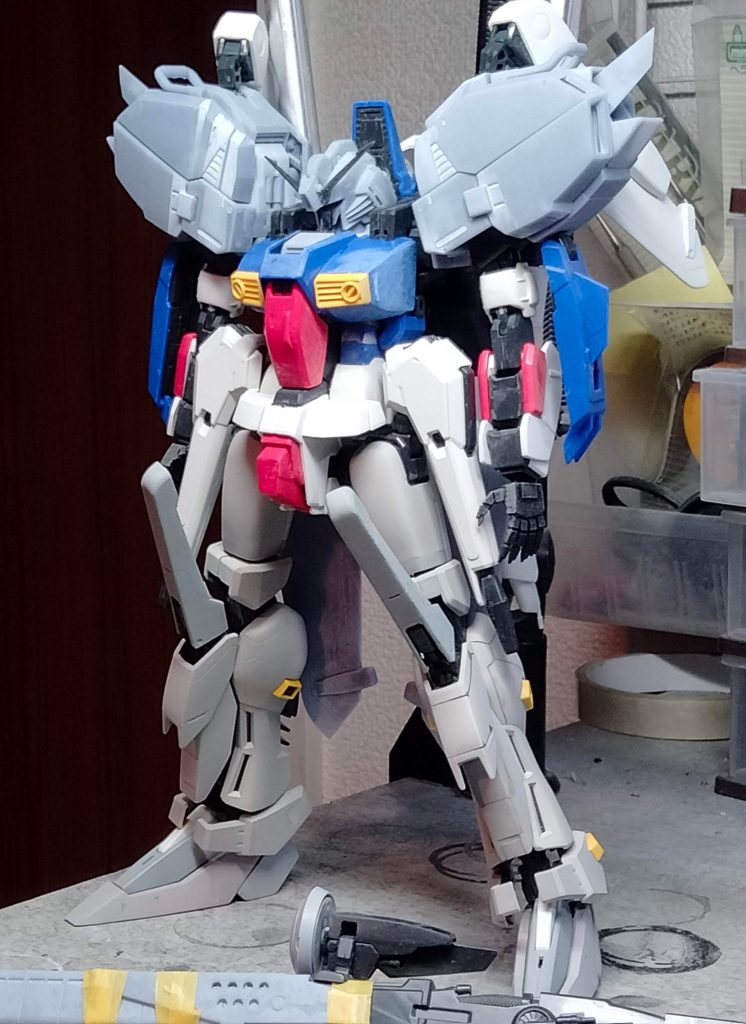

修正後形状②ビームカノンの大型化と胸部形状を修正し修正完了としました 最後までご覧いただきありがとうございました次回はこれをベースにしたものを投稿したいと思います

修正後形状②

ビームカノンの大型化と胸部形状を修正し修正完了としました



最後までご覧いただきありがとうございました

次回はこれをベースにしたものを投稿したいと思います

さんざん擦りましたがガンスタにも載せました
