格納庫ジオラマ 第一工区

  • 4176
  • 14
  • 6

一念発起して製作開始した格納庫ジオラマ。

構想全体の1/3程にあたる部分を “第一工区” として先に竣工。

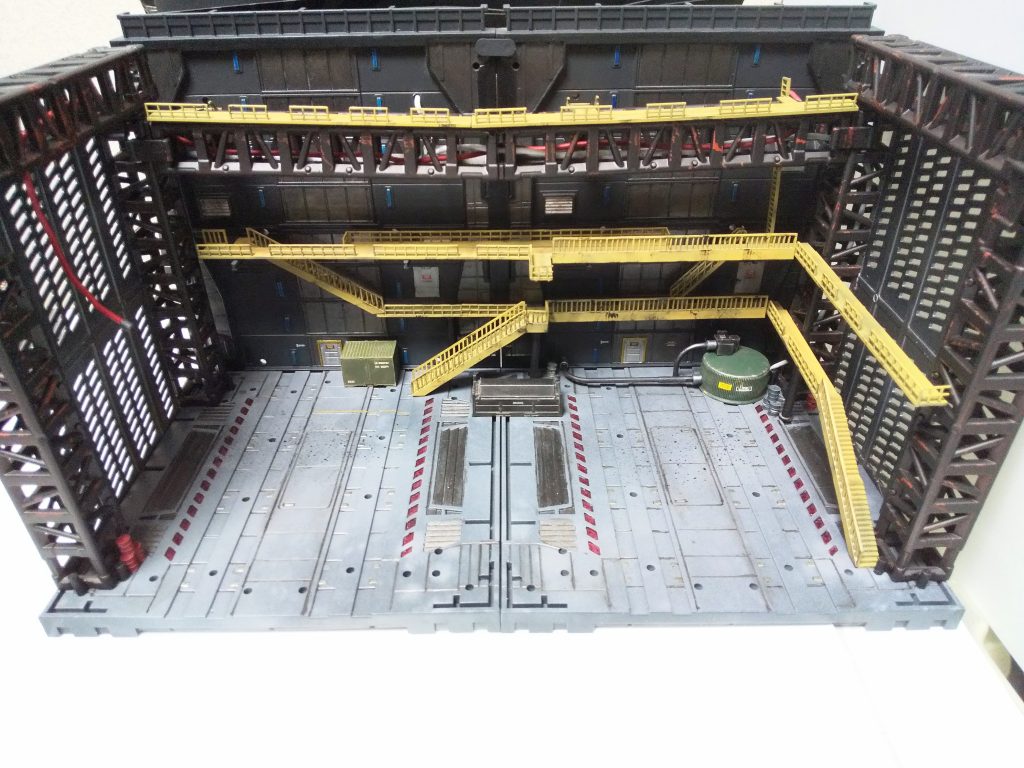

大規模工場では「人の通路=黄色」というのがセオリーらしいのでそれに倣う。けど、1階フロアの動線までキッチリ決めるのは無理wキャットウォークは一応各階層共2ルート以上のアプローチ。重力下の基地という設定なので全て自分の足で登る必要。てーへんだw

大規模工場では「人の通路=黄色」というのがセオリーらしいのでそれに倣う。

けど、1階フロアの動線までキッチリ決めるのは無理w

キャットウォークは一応各階層共2ルート以上のアプローチ。重力下の基地という設定なので全て自分の足で登る必要。てーへんだw

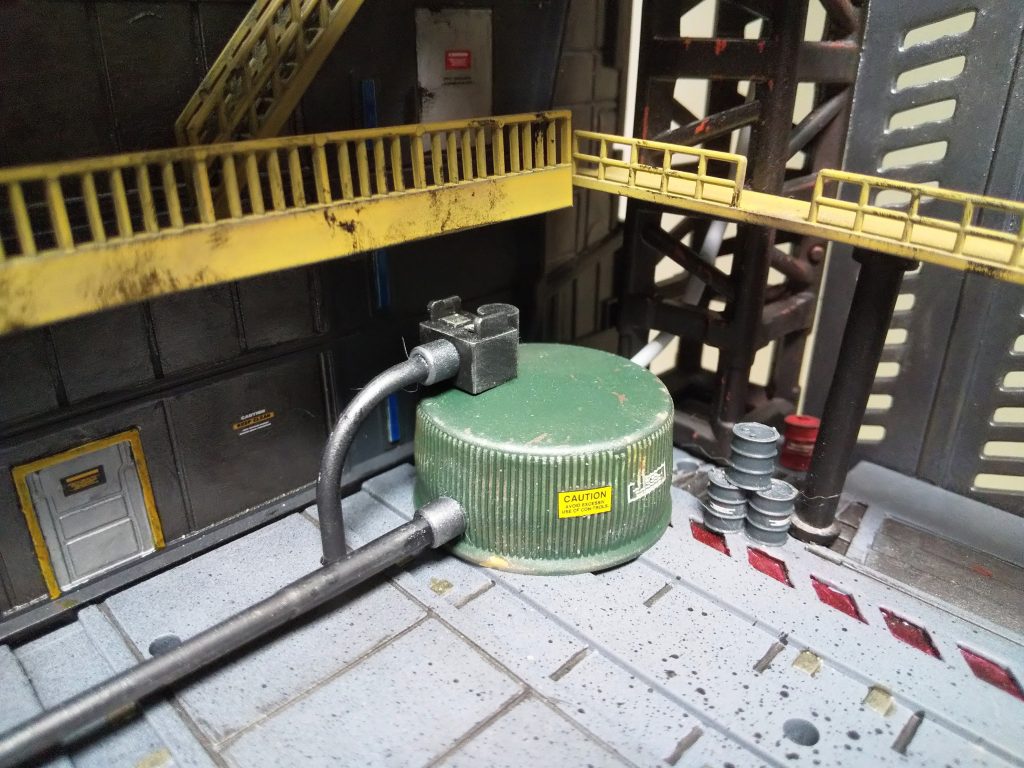

ペットボトルキャップで作った “何かのタンク” w 廃油タンクって事にしとく?床&壁の穴を使ったパイピングがやりたくて置いた。

ペットボトルキャップで作った “何かのタンク” w 廃油タンクって事にしとく?

床&壁の穴を使ったパイピングがやりたくて置いた。

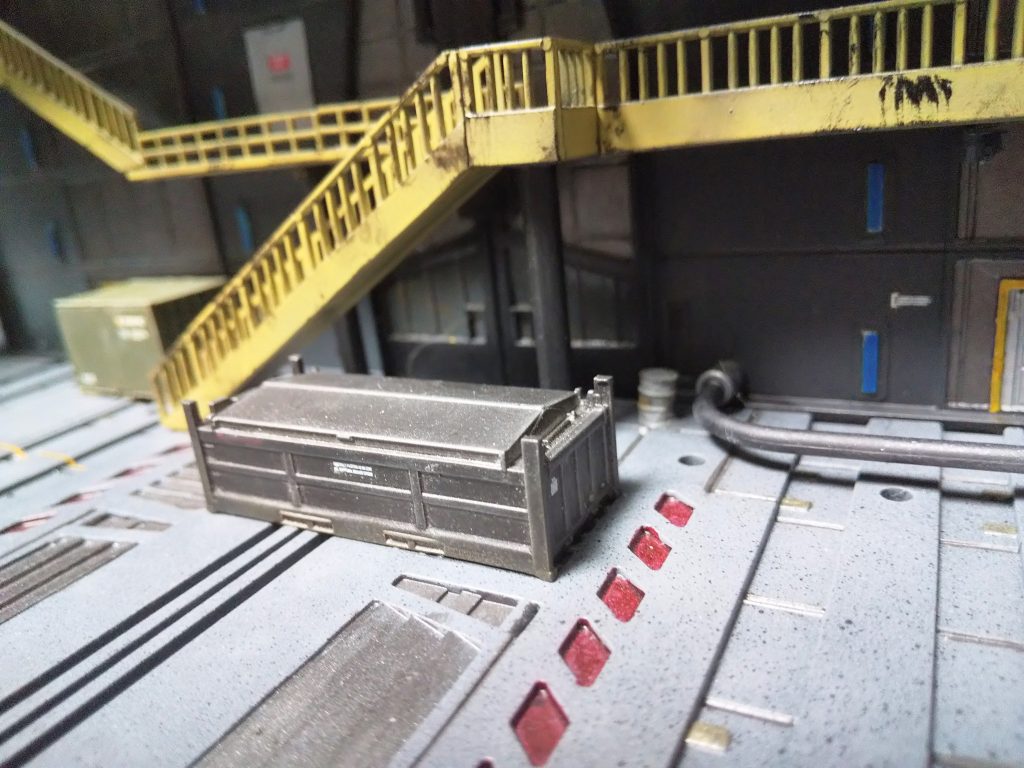

金属ゴミを放り込んでおくコンテナ、のつもり。

金属ゴミを放り込んでおくコンテナ、のつもり。

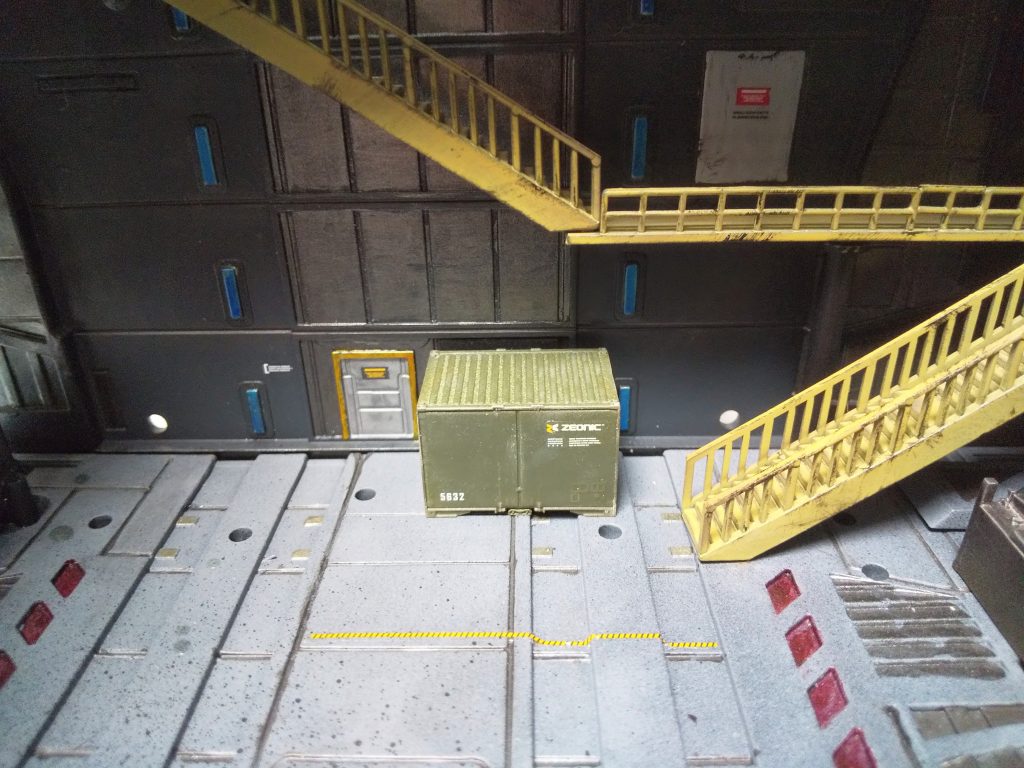

小物のコンテナ、詳しくは後で披露します。黄色のゼブラ線より上側にはMSの足は入って来ない。ハズ。たぶんw

小物のコンテナ、詳しくは後で披露します。

黄色のゼブラ線より上側にはMSの足は入って来ない。ハズ。たぶんw

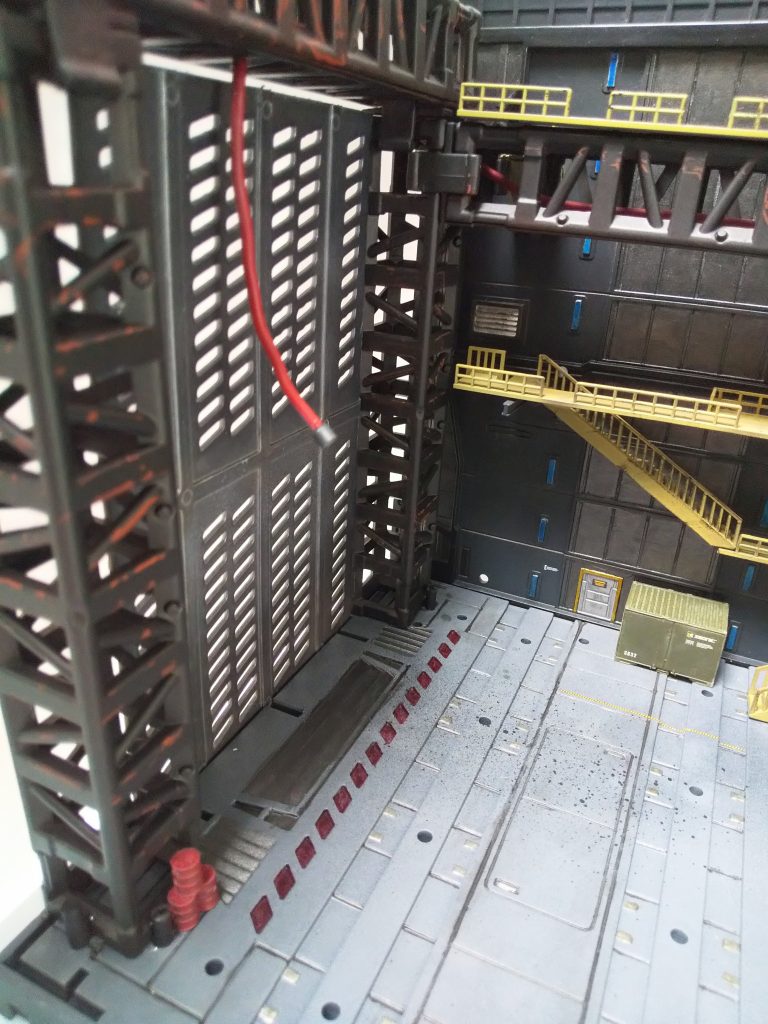

MSに挿す何かのホース。塩ビ巻きの針金をトラスの中を這わせたもの。なぜか壁の穴から出てくる。益々もって何のホースか謎w←

MSに挿す何かのホース。

塩ビ巻きの針金をトラスの中を這わせたもの。なぜか壁の穴から出てくる。益々もって何のホースか謎w←

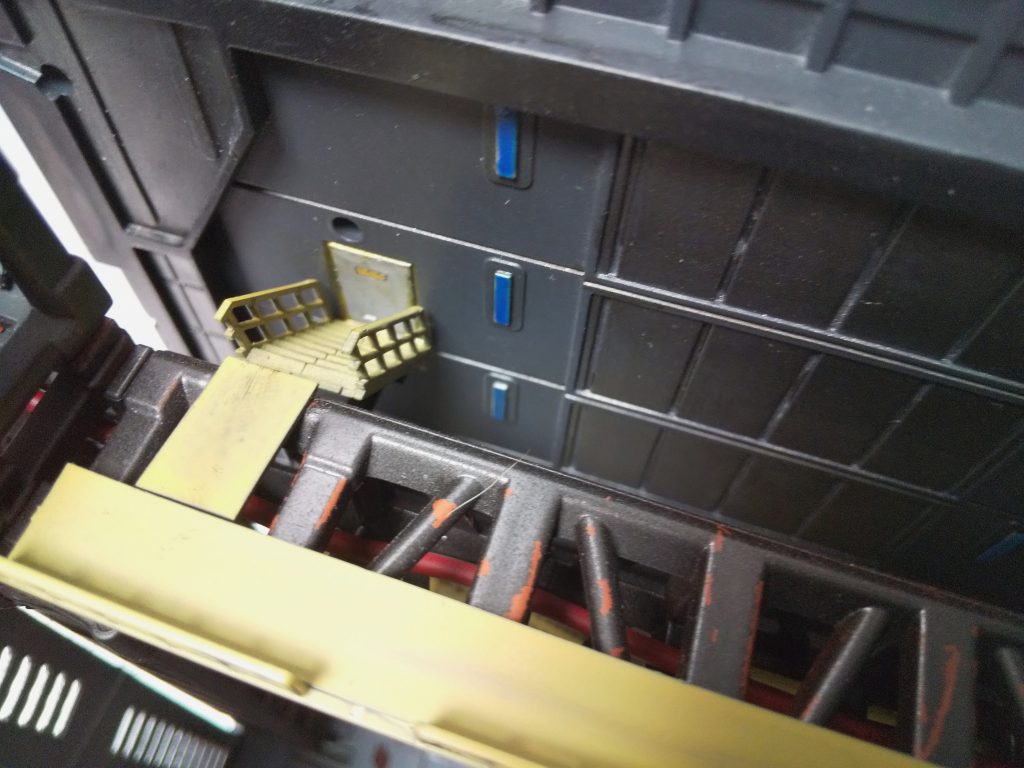

キャットウォークの最上層へは壁の扉からもアプローチ。階段の高さが足りず、最後の一段がよじ登る感じになってるけど、見えないから問題無いwシランガナ

キャットウォークの最上層へは壁の扉からもアプローチ。

階段の高さが足りず、最後の一段がよじ登る感じになってるけど、見えないから問題無いwシランガナ

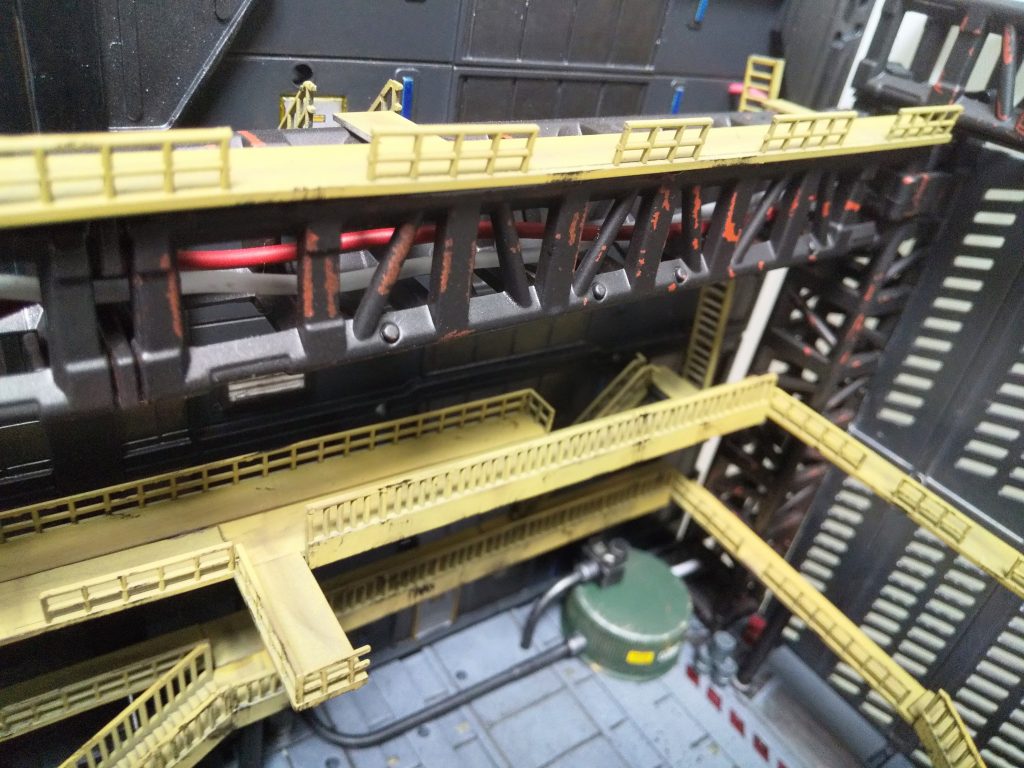

トラスはオキサイドレッドサフで塗装剥がししたけど、赤すぎてアカンなコレ…(・´ω`・)錆として使うならマホガニーサフかな?

トラスはオキサイドレッドサフで塗装剥がししたけど、赤すぎてアカンなコレ…(・´ω`・)

錆として使うならマホガニーサフかな?

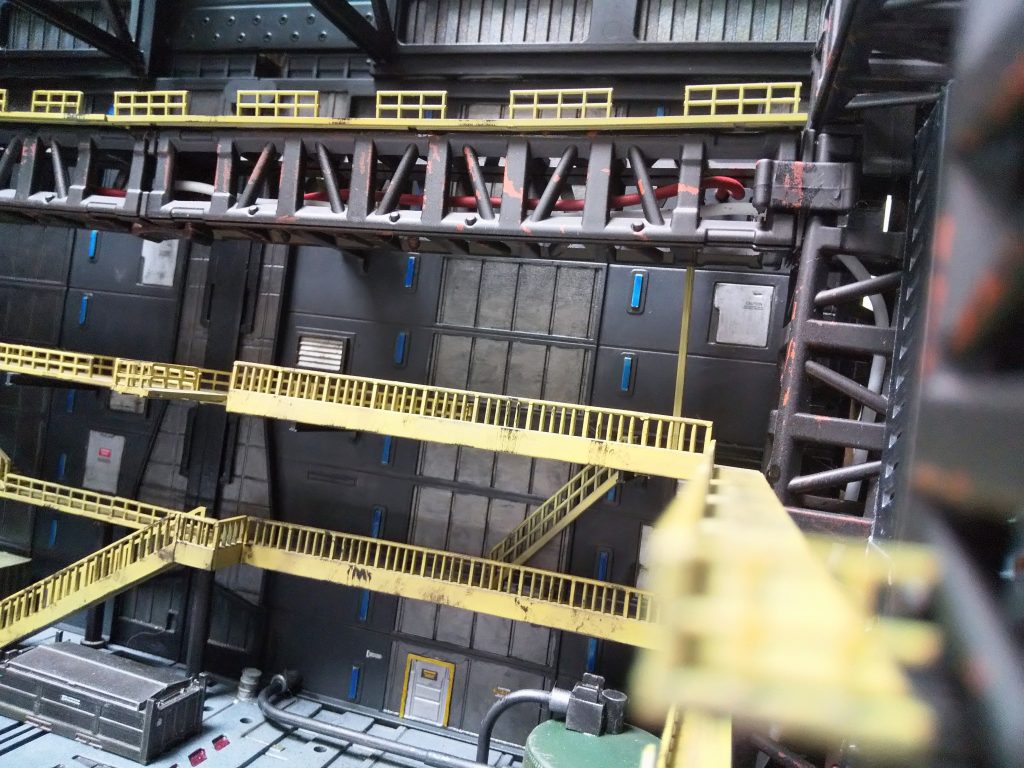

壁の青いのは蛍光灯のつもり。

壁の青いのは蛍光灯のつもり。

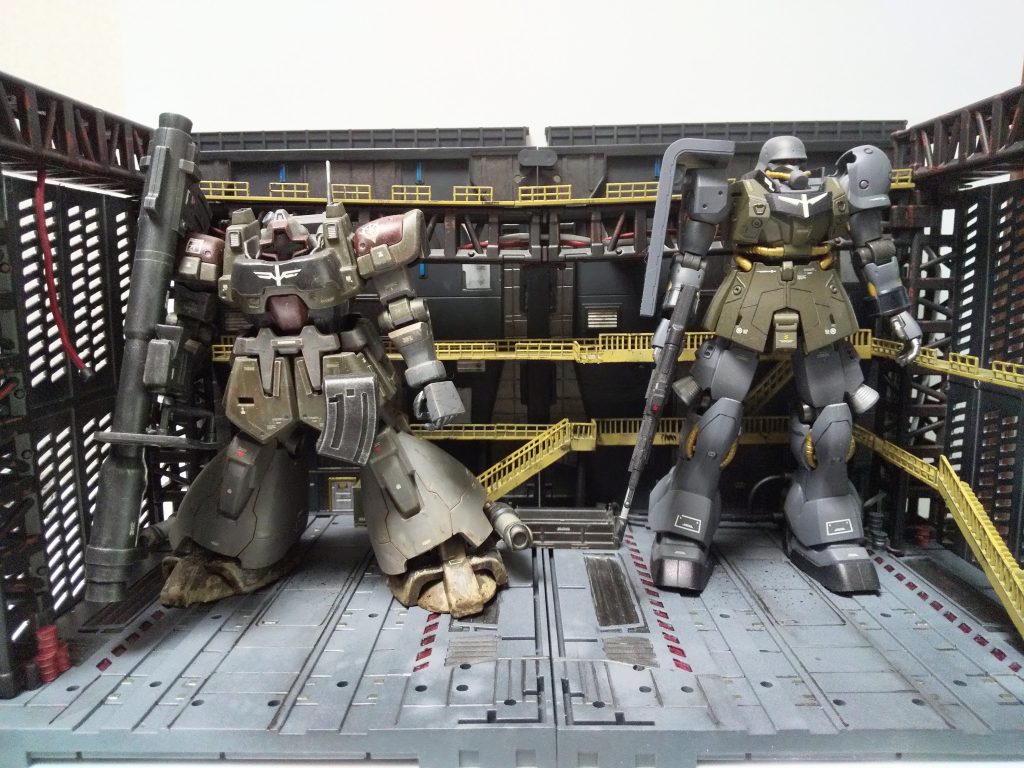

背景壁がまだ無い状態ですが、とりあえず置いてみた時の。…こうやって並べるとギラ・ズールってデカイのね…( ゚д゚)

背景壁がまだ無い状態ですが、とりあえず置いてみた時の。

…こうやって並べるとギラ・ズールってデカイのね…( ゚д゚)

こういう目線がジオラマの醍醐味♪

こういう目線がジオラマの醍醐味♪

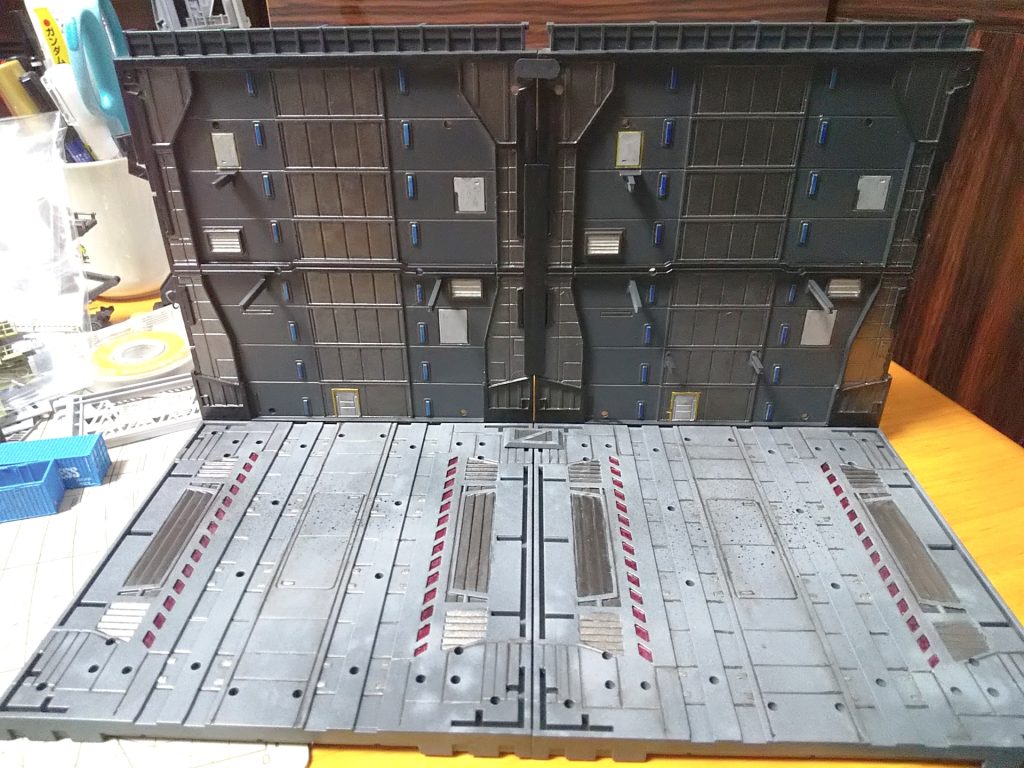

床&壁の塗装完了時点の図。あらゆる全てのモールドを塗り分け&スミ入れしたったw壁はジャーマングレーと黒鉄色をそれぞれベタ塗りですが、床は色んなグレー系を斑に塗り重ね、MSが立つ辺りにはオイル汚れも。

床&壁の塗装完了時点の図。

あらゆる全てのモールドを塗り分け&スミ入れしたったw

壁はジャーマングレーと黒鉄色をそれぞれベタ塗りですが、床は色んなグレー系を斑に塗り重ね、MSが立つ辺りにはオイル汚れも。

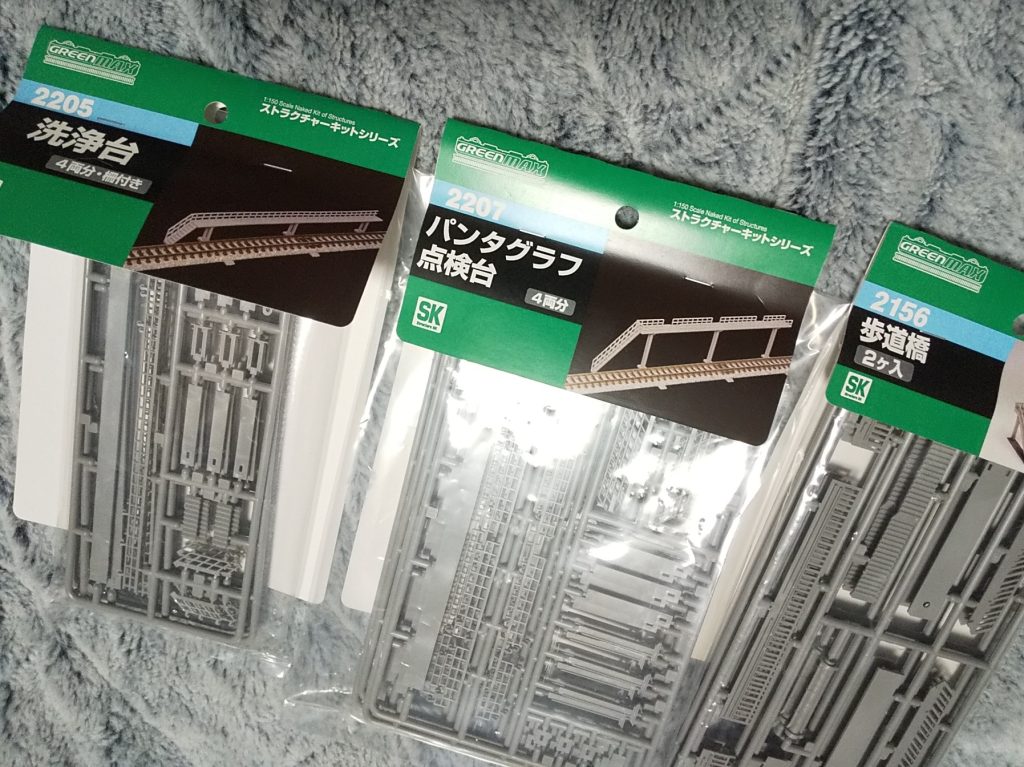

キャットウォークはグリーンマックスのNゲージストラクチャー。プラ板で自作すると手摺柵のクオリティが残念になりそうなので、サクッと市販品を使用。え?単にプラ板工作苦手なだけだろって?w

キャットウォークはグリーンマックスのNゲージストラクチャー。

プラ板で自作すると手摺柵のクオリティが残念になりそうなので、サクッと市販品を使用。

え?単にプラ板工作苦手なだけだろって?w

小物のコンテナはTOMIX。そのままサフると元々のプリントが溶剤で溶けてグズグズになるので、ヤスって削るか、ラッカー溶剤を染ませた綿棒で擦って落とす。とりあえず宇宙世紀定番企業3つ。ただし、企業デカールは片面だけに貼って、アナザー機体を置くときには裏返して無地に出来るようにしておく。AEの白コンテナの裏はギャラルホルンにした。

小物のコンテナはTOMIX。

そのままサフると元々のプリントが溶剤で溶けてグズグズになるので、ヤスって削るか、ラッカー溶剤を染ませた綿棒で擦って落とす。

とりあえず宇宙世紀定番企業3つ。

ただし、企業デカールは片面だけに貼って、アナザー機体を置くときには裏返して無地に出来るようにしておく。AEの白コンテナの裏はギャラルホルンにした。

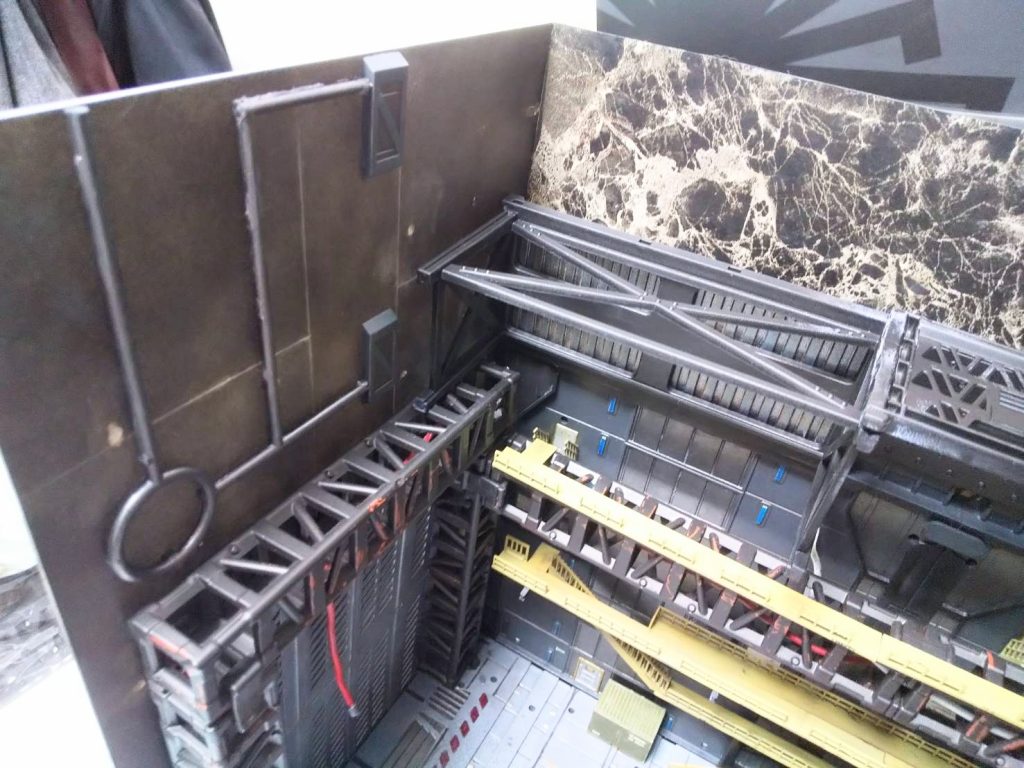

背景壁、正面の広い大理石柄の方はプラ板に100均のカッティングシートを貼ったもの。左の狭い方はプラ板にテキトーにパネルライン引いて、黒サフした上にウェザリングマスターの色んな色を塗りたくり、端切れランナーとジャンクパーツでちょっとディティール足したもの。もうちょっと凝ったモノを作るつもりだったけど、端切れランナーの厚みですらトラスと干渉してクリアランスが無かったので手抜きでコレで終了w

背景壁、正面の広い大理石柄の方はプラ板に100均のカッティングシートを貼ったもの。

左の狭い方はプラ板にテキトーにパネルライン引いて、黒サフした上にウェザリングマスターの色んな色を塗りたくり、端切れランナーとジャンクパーツでちょっとディティール足したもの。

もうちょっと凝ったモノを作るつもりだったけど、端切れランナーの厚みですらトラスと干渉してクリアランスが無かったので手抜きでコレで終了w

ドムだからツィマッドコンテナ。( ・`ω・´)整備士に見立てた人形も用意してありますがまだ置いてません。

ドムだからツィマッドコンテナ。( ・`ω・´)

整備士に見立てた人形も用意してありますがまだ置いてません。

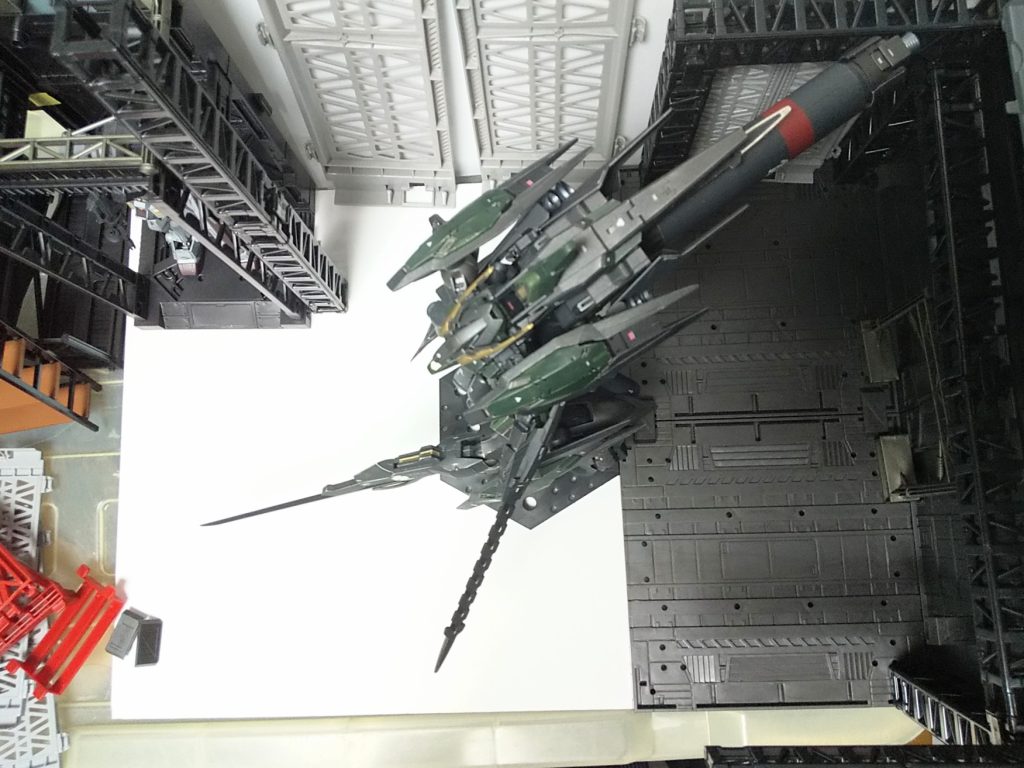

全体構想はコレ。フル装備のジュリアを格納できる設計。今回作ったのは右側1/3。

全体構想はコレ。フル装備のジュリアを格納できる設計。

今回作ったのは右側1/3。
