ホワイトベース 1:2400 （点灯52ヶ所）

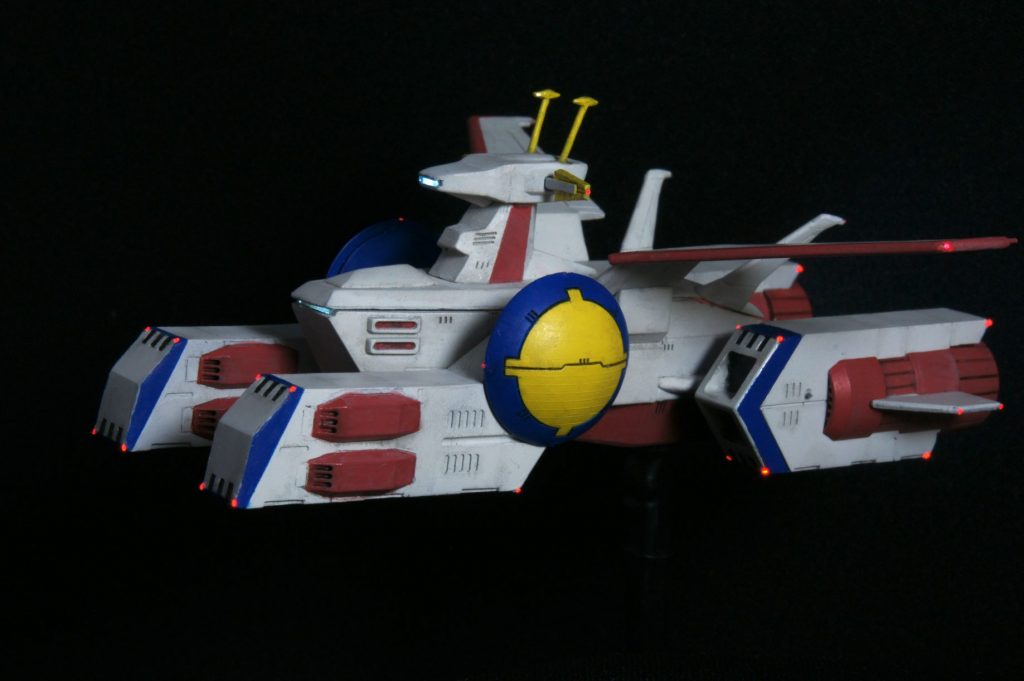

ファースト世代としては、やはりホワイトベースは欠かせない存在ですね。当時中学生だったと思いますが、ホワイトベースを作ったとき、塗装すらも思ったようにできずに悲しかったことを覚えています。

今回、どうしてもリベンジしたかったのですが、光ファイバーが根元から折れたり、なぜか光が途絶えたり、何度も挫折しそうになりました。

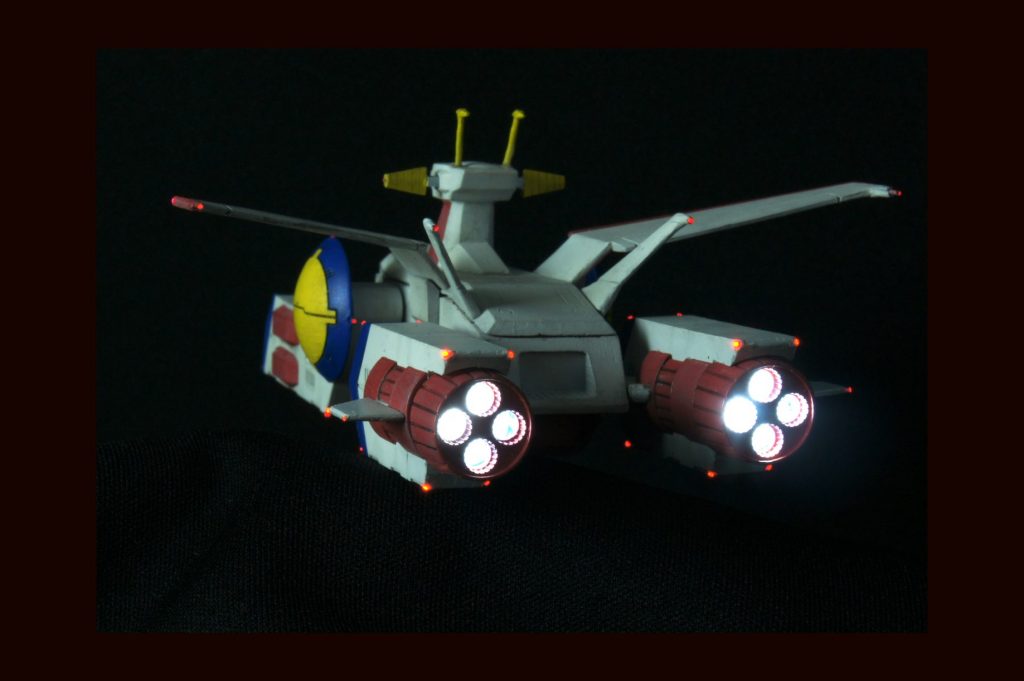

自作したパーツは、主翼、レーダー、アンテナになります。自作の理由は、端部を光らせたかったからなのですが、どうやら、レーダーとアンテナには衝突防止灯はつけないみたいですね。（【訂正】アニメではピカピカしてたとのこと。情報ありがとうございました。）

エンジンにはそれぞれ白色のチップLEDを１つ仕込んであり、電源は胴体経由で供給しています。

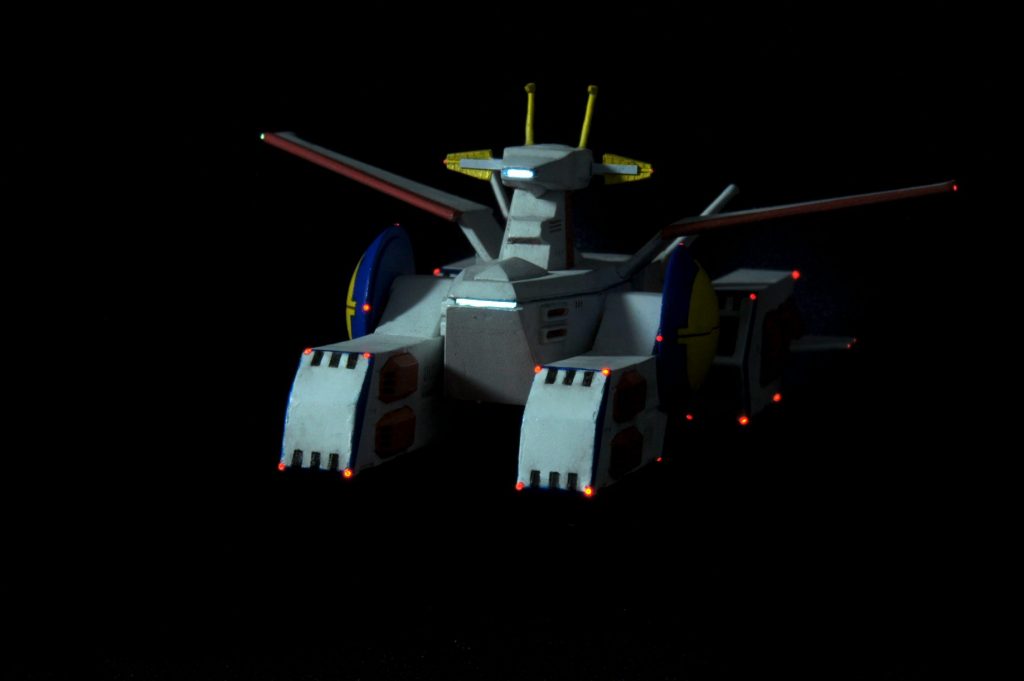

真っ暗な部屋で点灯するよりも、特に、朝の少しうす暗い部屋の中で点灯する方が見栄えが良く、お気に入りです。

光ファイバーは、光が見える向きがあるので、パーツのギリギリでカットするよりも少し飛び出すようにカットする方が、光が見える範囲が広くなるようです。（もう少し早く気づけば良かった）

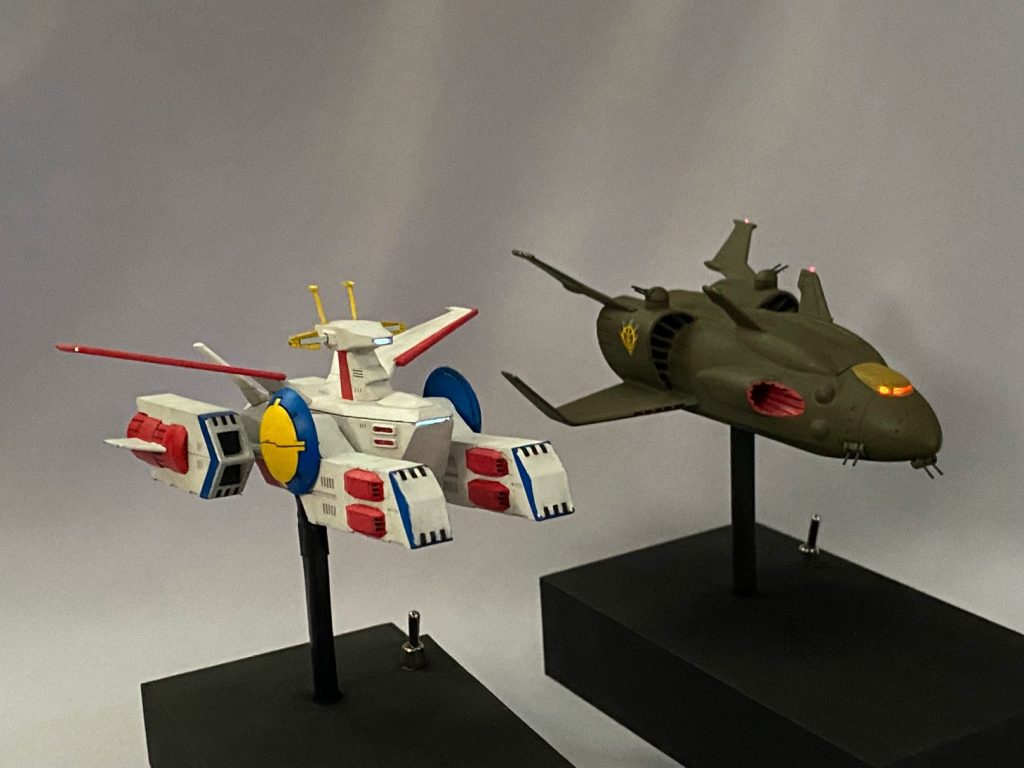

同じく1:2400のザンジバルと並べると、サイド６で同じドックに入っているシーンのジオラマを作れるんじゃないか、などと妄想してしまいます。危険！！！

もしもよければ、ザンジバルも見てください。こちらは、点灯箇所の数は少ないのですが、プロポーションの方に力を入れました。

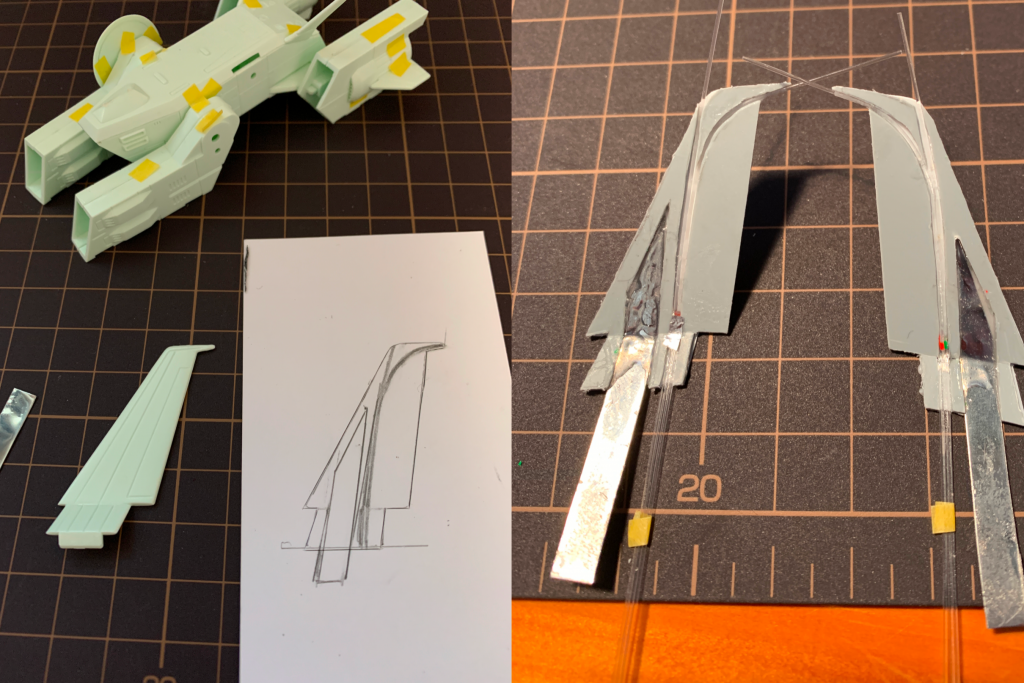

実は、あまり制作工程の写真は撮っていませんでした、というか、すぐに忘れてしまって...。

左の図は、オリジナルの形状を型取ったもので、光ファイバーをどう配線するかを構想した設計図です。しかし、後で思えば、何も光ファイバーを無理に後ろ向きにする必要はなかったです。

右の写真のパーツは、設計図通りに作ったのですが、実はボツになりました。主翼には角度が付いているので、その部分で光ファイバーは分断されて減光してしまいます。胴体からの光の量を増やすことで対応しようとしましたが、結局、端部まで光が届かないことが判り、作り直しました。

作り直したパーツでは、航空灯と衝突防止灯とで光ファイバーを独立させ、衝突防止灯は点滅させるようにしました。。

なお、ステンレス板で補強してあります。

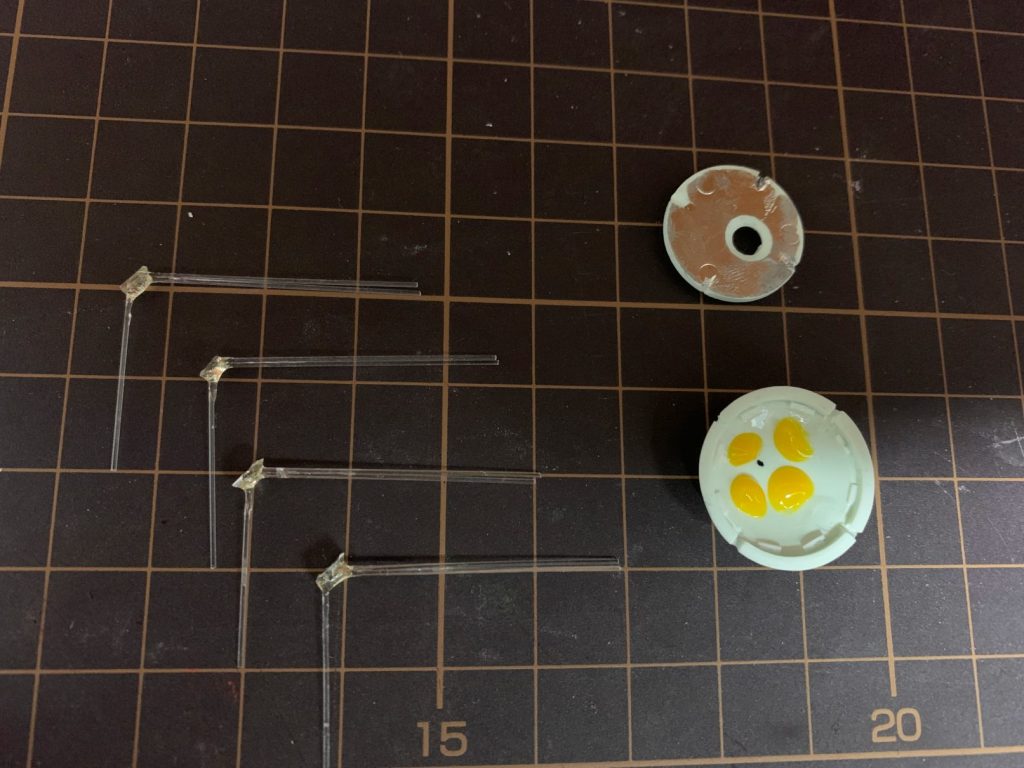

ミノフスキー粒子発生装置の上下左右4ヶ所をどう光らせるか、悩みました。使用するLEDの数はできるだけ少なくしたかったので、胴体の光をどう伝えるか、について工夫をしました。

写真は最終版のものではなく、その原形です。光ファイバーを90度の角度になるようにし、小さなアルミ箔といっしょに光硬化レジンで固定しました。その後、さらにアロンアルファを周りに塗って補強してます。これで、アルミ箔に反射した光がもう一方の光ファイバーに送られています。

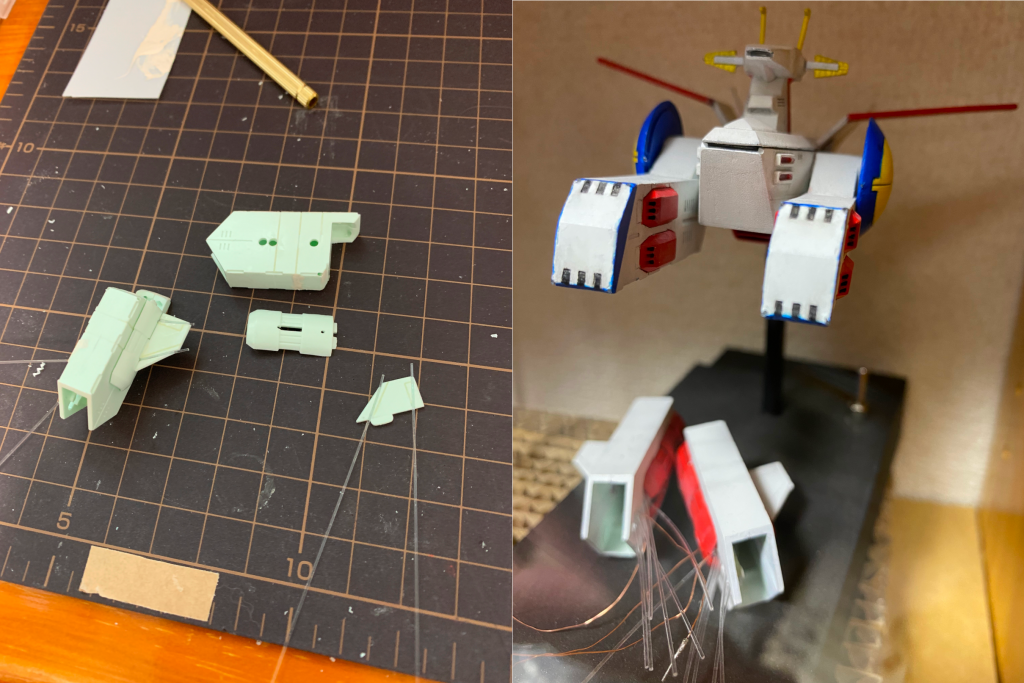

水平尾翼は、オリジナルのパーツに溝を掘って光ファイバーを通しています。エンジンには、それ以外に８ヶ所に光ファイバーを通したので、合計10本の光ファイバーとノズルのチップLEDに電源を供給する銅線が、接合部を通って本体につながっています。

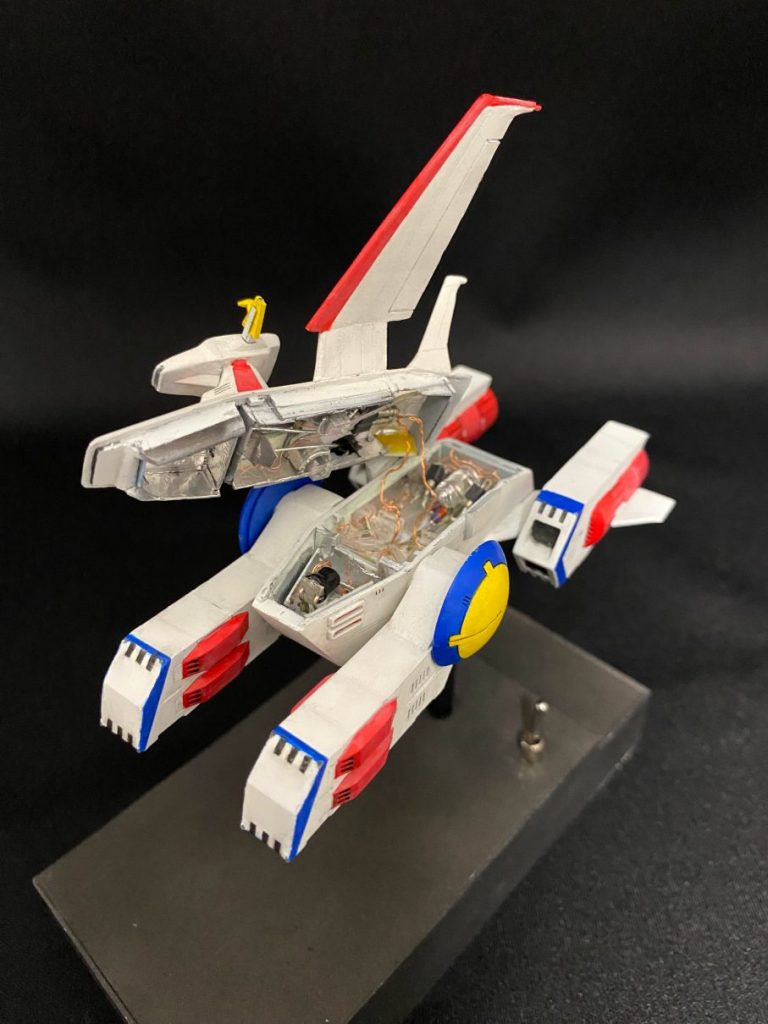

本体は前後２つのブロックに分け、砲弾型LEDをそれぞれ１個配置しています。前方は白色LED、後方は赤色LEDです。主翼の航空灯は点滅しないので、前方のLEDより採光します。後方のLEDは点滅をし、主に左右の格納庫、ミノフスキー粒子発生装置、アンテナとレーダーに光を供給します。

【追記】胴体の赤色LEDからの光を、アルミホイルを使って鏡のように２回反射させて艦橋のレーダーに届けてます。意外にうまくいきました。写真には最初の鏡が写っています。

光ファイバーの向きが光源と反対方向になってしまうエンジン、主翼、尾翼に対しては、チップ型赤色LEDで補助照明を追加しています。

その他、第１艦橋にはチップ型白色LEDを仕込み、胴体部から電源を供給しています。

使用LEDの数は、砲弾型２つ、チップ型５つの、計７つです。

最後まで見てくださってありがとうございます。ザンジバルの投稿でフォローをしてくださった方もいて、とてもうれしいです。ですが、制作に夢中になってしまったあまり、妻から「当面の間プラモデル禁止」の刑を受けているので、次の投稿はかなり先になってしまいます。どうか今後ともよろしくお願いします。
