3投稿目です。

マイフリをミキシングで作成中です。

RGストフリとHGライフリのミキシングで、進めています。

ただ、RGストフリはあるのですが、HGライフリが入手できません(再販待ち)。なので、RGストフリから腰部のレールガンを、マイフリに移植し、マイフリの腰部が完成しました。ミキシングのご参考になれば、嬉しく思います。

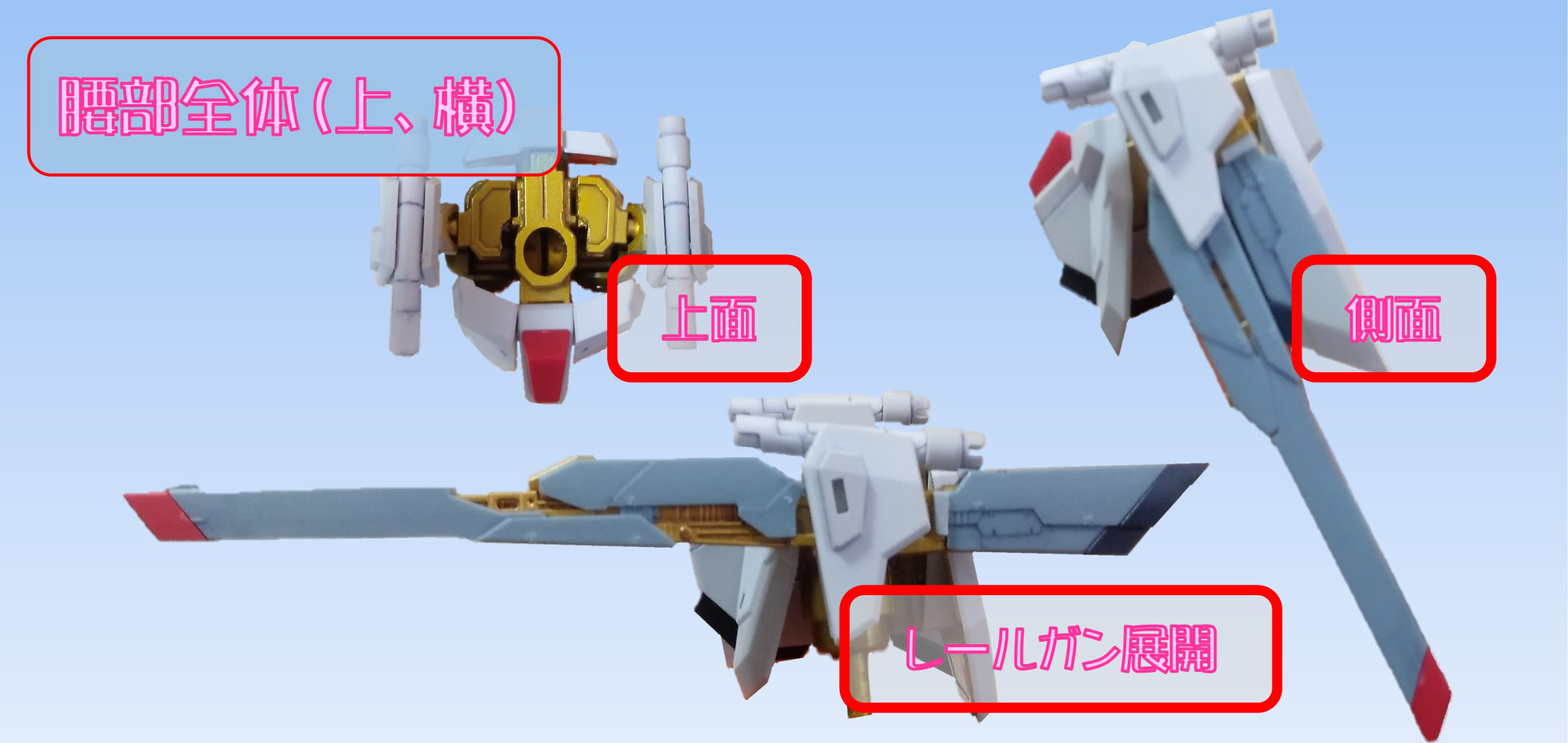

腰部全体は、このような感じです。RGストフリから、レールガンを移植しています。もちろん、RGと同様の展開が可能です。

腰部全体は、このような感じです。

RGストフリから、レールガンを移植しています。もちろん、RGと同様の展開が可能です。

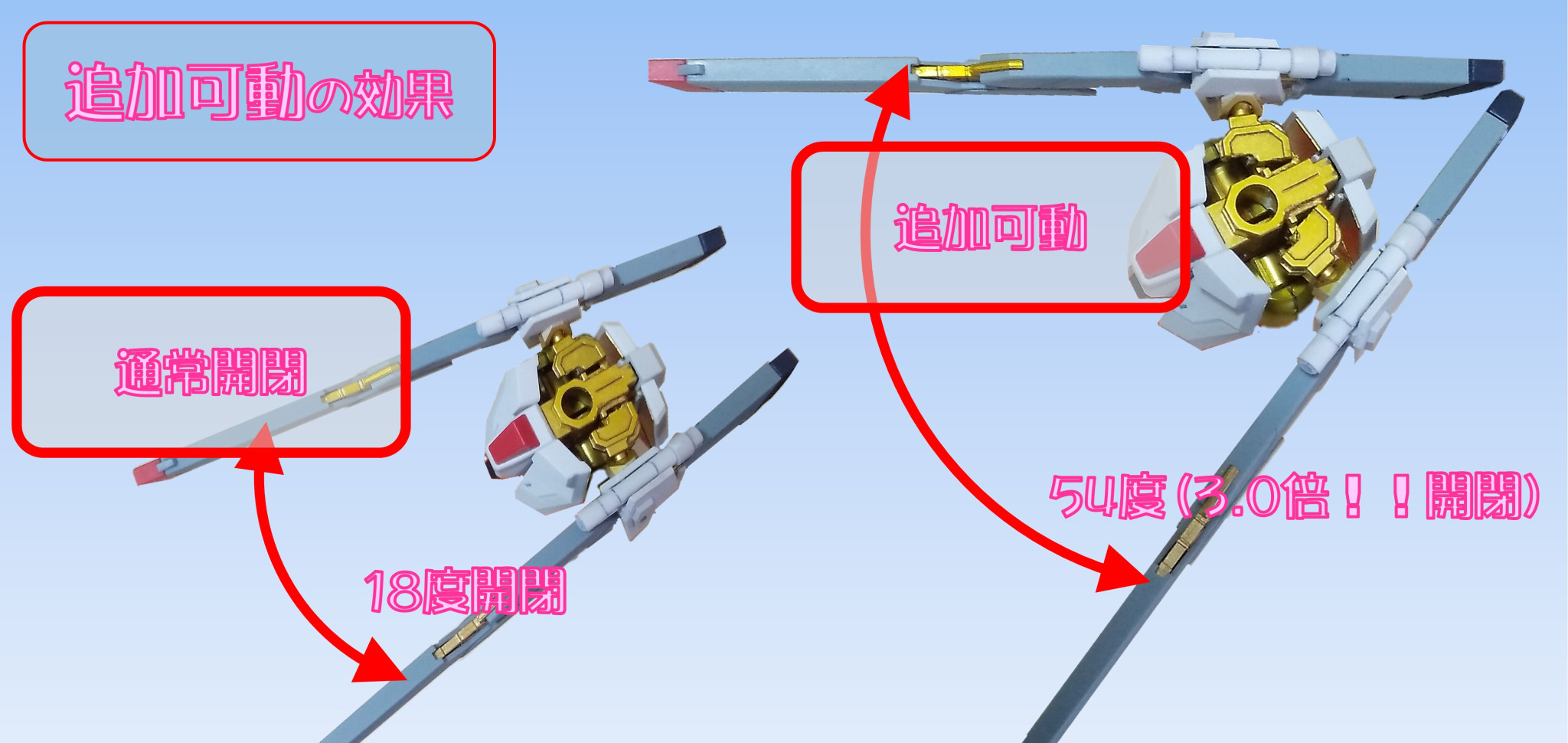

また、レールガンの接続基部に可動部を増設し、水平方向の射角を確保しています。 無可動状態では、約20度開閉。それが可動部増設により、3倍の約60度まで射角が確保できるようになりました!

また、レールガンの接続基部に可動部を増設し、水平方向の射角を確保しています。



無可動状態では、約20度開閉。それが可動部増設により、3倍の約60度まで射角が確保できるようになりました!

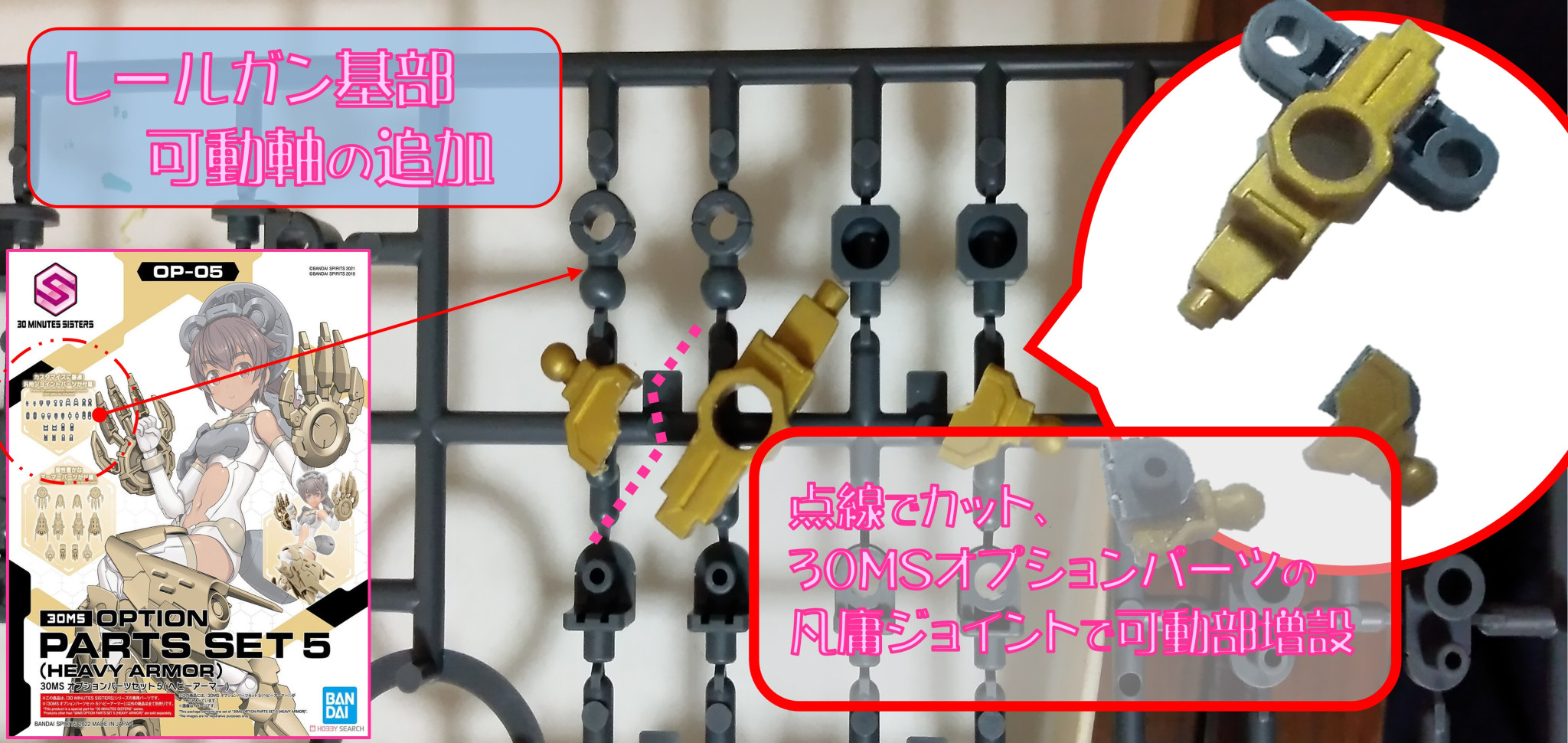

キットの腰部には肉抜きがあり、このスペースに可動部を仕込めば、射角を広げることができると考え、とりあえず、腰部の部品をカットして、30MSの『凡庸ジョイントパーツ』で、追加の可動部を増設しました。 この部分はスペースがあるとはいえ、大変狭いので、それゆえに、ここに可動部を仕込む作例は、ほとんど見ませんから、オススメですし、レールガンが横に逃がせるこの機構は、ポージングにも活きてくると考えています。

キットの腰部には肉抜きがあり、このスペースに可動部を仕込めば、射角を広げることができると考え、とりあえず、腰部の部品をカットして、30MSの『凡庸ジョイントパーツ』で、追加の可動部を増設しました。



この部分はスペースがあるとはいえ、大変狭いので、それゆえに、ここに可動部を仕込む作例は、ほとんど見ませんから、オススメですし、レールガンが横に逃がせるこの機構は、ポージングにも活きてくると考えています。

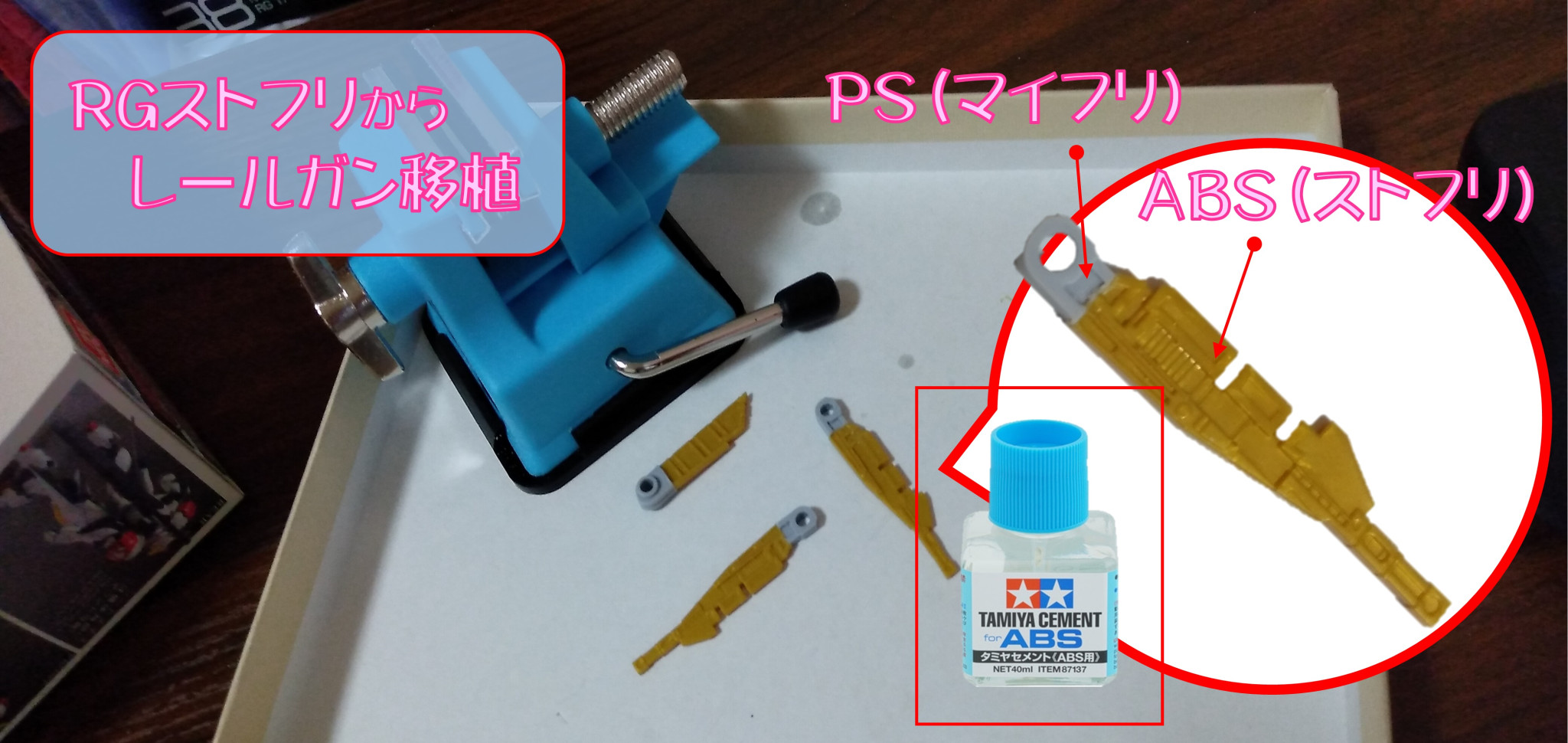

RGストフリのレールガンですが、未改造でも取り付けができるようです(後で知りましたが)、今回は、RGのレールガンのフレームと、HGライフリのフレームを接着してミキシングしております。とはいっても、HGはPS素材で、RGはABS素材なので、専用の接着剤でなければ接着は出来ません(タミヤのABSセメントを使用)。

RGストフリのレールガンですが、未改造でも取り付けができるようです(後で知りましたが)、今回は、RGのレールガンのフレームと、HGライフリのフレームを接着してミキシングしております。とはいっても、HGはPS素材で、RGはABS素材なので、専用の接着剤でなければ接着は出来ません(タミヤのABSセメントを使用)。

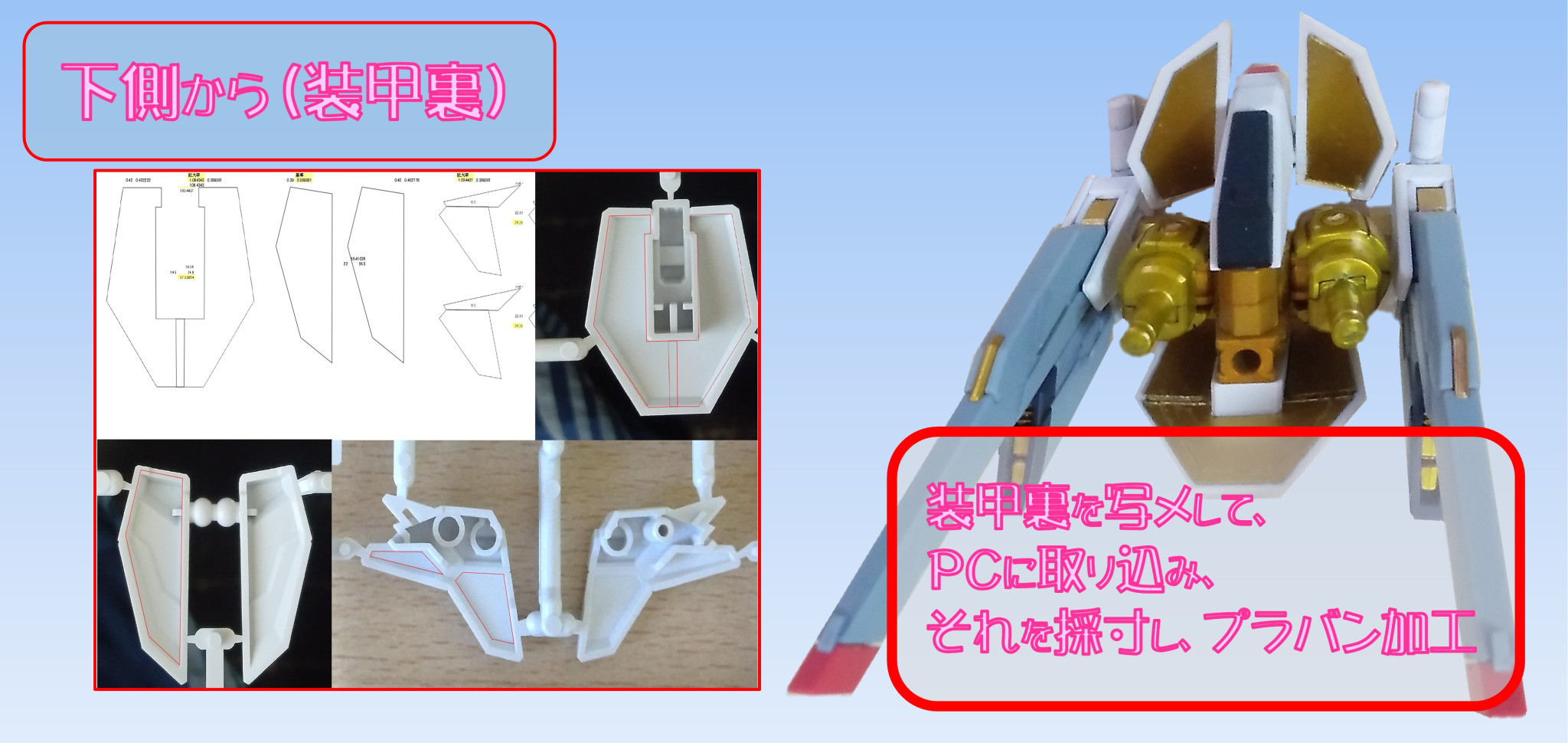

続いて、下側からです。装甲の裏打ちパーツは、HGだと省かれていることが多いので、自作してみました。正面からでは、あまり気になりませんが、ポージングしている時に、チラッと裏面が見える時があり、そういう時に、裏打ちバーツがあると、ちょっと見た目が変わってきます。 ネットを調べると、パーツにマスキングテープを貼って、形状をコーピして、作成するのが主流のようですが、それだと、複製がしにくいので、電子データで作成します。 カンタンな方法ですが、パーツを写メって、PCに取り込んで、形状をトレースし、プラバンに反映させて、カットしています。現物合わせであるのは変わりませんが、一度作成すれば、複製し放題だし、カッテングマシーンと電子データを共有すれば、加工も、ディテールも追加し放題、積層構造の検討も、何倍もしやすくなりますし、設計データを次の作例にも活かしやすくなります。  詳しくは、1投稿目をご覧ください。

続いて、下側からです。

装甲の裏打ちパーツは、HGだと省かれていることが多いので、自作してみました。正面からでは、あまり気になりませんが、ポージングしている時に、チラッと裏面が見える時があり、そういう時に、裏打ちバーツがあると、ちょっと見た目が変わってきます。



ネットを調べると、パーツにマスキングテープを貼って、形状をコーピして、作成するのが主流のようですが、それだと、複製がしにくいので、電子データで作成します。



カンタンな方法ですが、パーツを写メって、PCに取り込んで、形状をトレースし、プラバンに反映させて、カットしています。現物合わせであるのは変わりませんが、一度作成すれば、複製し放題だし、カッテングマシーンと電子データを共有すれば、加工も、ディテールも追加し放題、積層構造の検討も、何倍もしやすくなりますし、設計データを次の作例にも活かしやすくなります。





詳しくは、1投稿目をご覧ください。

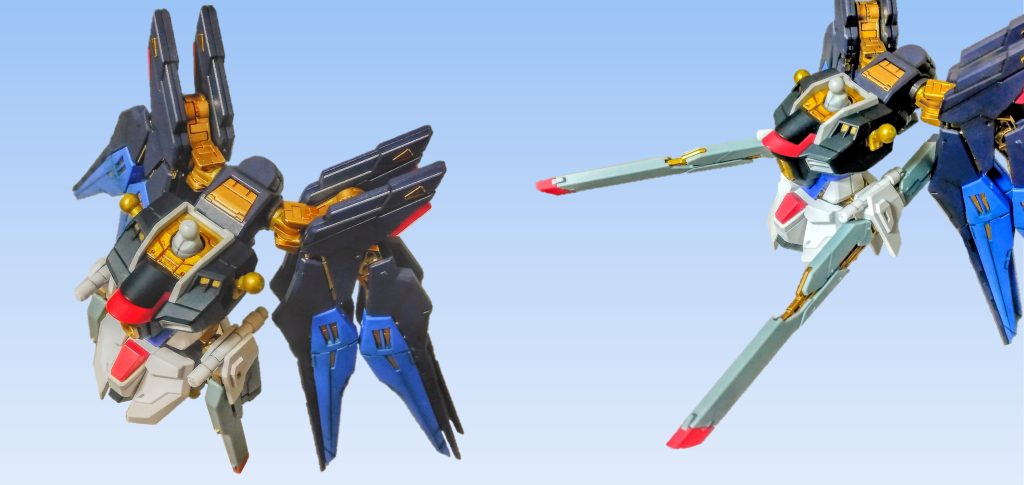

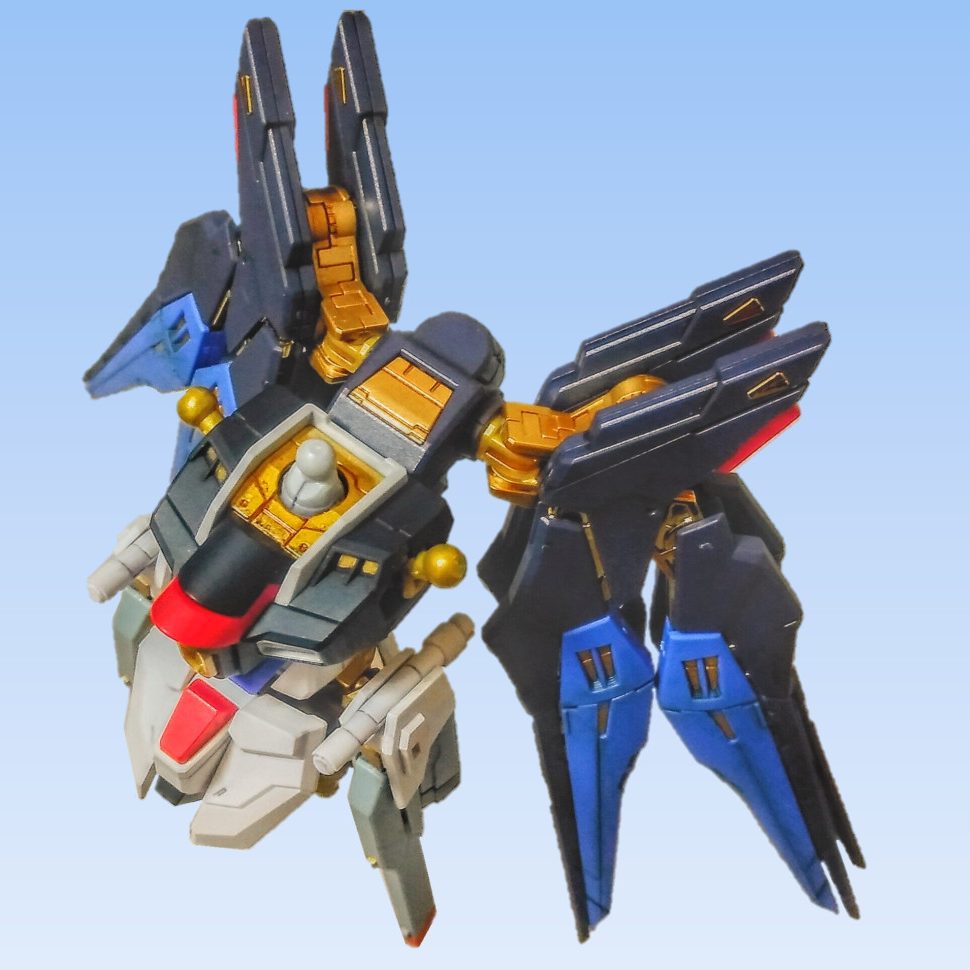

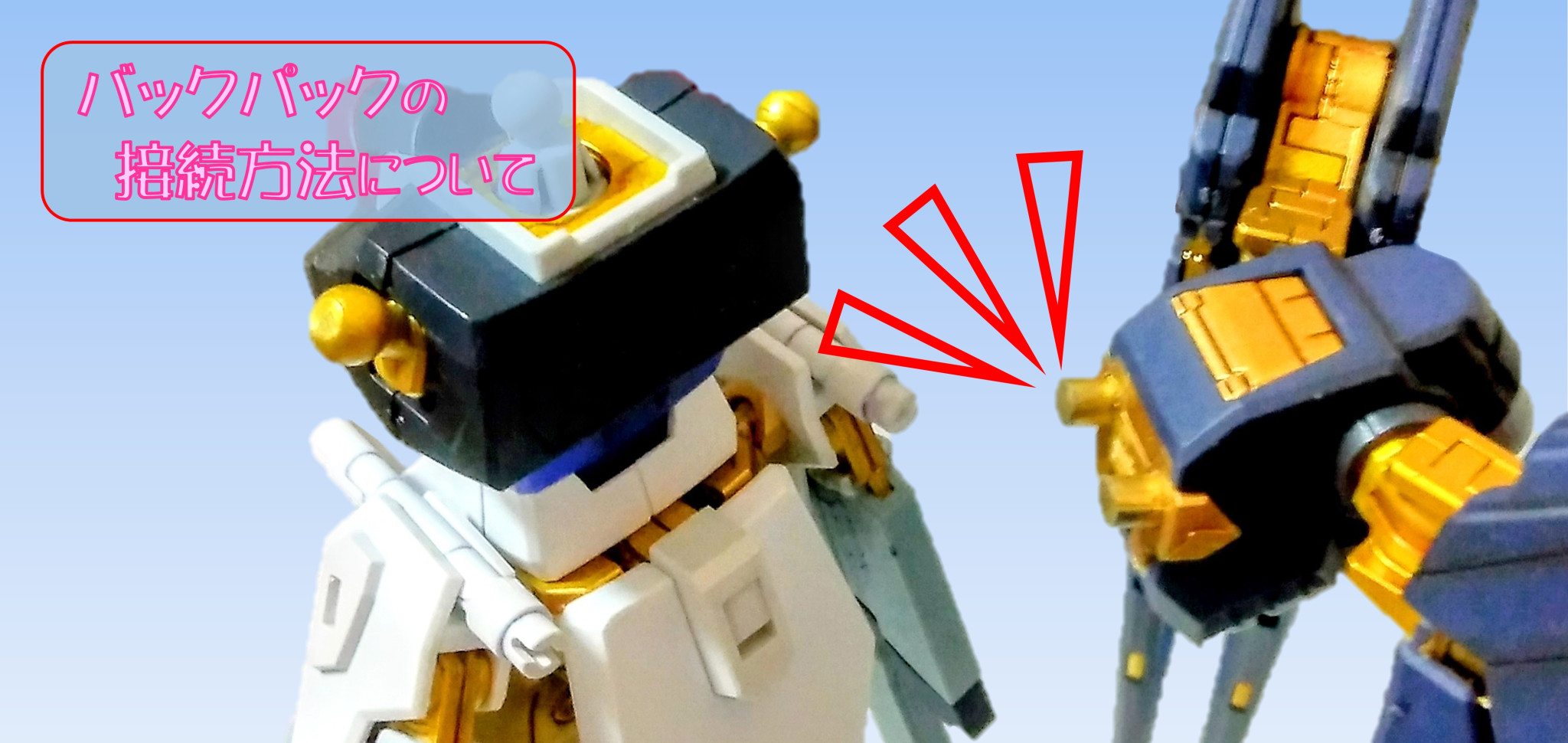

最後に、RGストフリのバックパックの接続方法ですが、RG側の接続ピンをカットし、HG側のピン位置を測定し、それに合わせて、バックパック側の接続部分に穴をあけ、φ3.0のランナーを使い、2軸接続ができるようにしています。 正確な位置に、垂直に、真っ直ぐに、穴をあけるというのは、シンプルなことですが、なかなか工夫が必要な技術でした。  あとは、ライフリから上腕部と、背中のバインダーを移植する予定です。 今回、レールガン基部の可動部増設、異種素材の接着、プラバン加工による裏打ちパーツの作成など、作業工程が多くなりましたが、個人的には、切断、切削などの加工技術が向上したと感じています。 そのために卓上バイスや、切削工具も入手いたしましたし、けっこうな設備投資になりました。しかし、それが、それこそが趣味というものですね。  では、次回の投稿も見ていただけると、非常に嬉しいです!

最後に、

RGストフリのバックパックの接続方法ですが、RG側の接続ピンをカットし、HG側のピン位置を測定し、それに合わせて、バックパック側の接続部分に穴をあけ、φ3.0のランナーを使い、2軸接続ができるようにしています。



正確な位置に、垂直に、真っ直ぐに、穴をあけるというのは、シンプルなことですが、なかなか工夫が必要な技術でした。





あとは、ライフリから上腕部と、背中のバインダーを移植する予定です。



今回、レールガン基部の可動部増設、異種素材の接着、プラバン加工による裏打ちパーツの作成など、作業工程が多くなりましたが、個人的には、切断、切削などの加工技術が向上したと感じています。



そのために卓上バイスや、切削工具も入手いたしましたし、けっこうな設備投資になりました。しかし、それが、それこそが趣味というものですね。





では、次回の投稿も見ていただけると、非常に嬉しいです!
